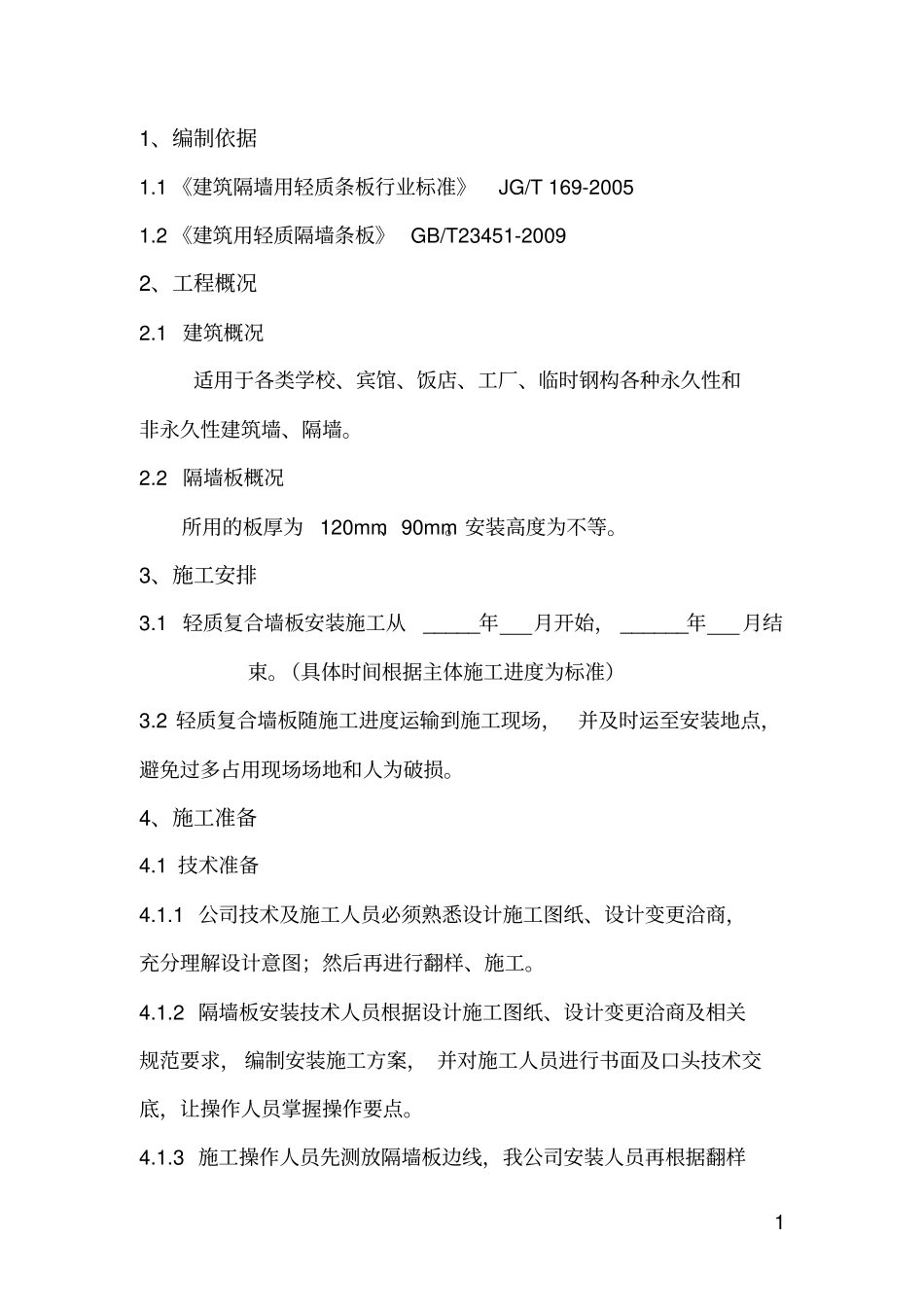

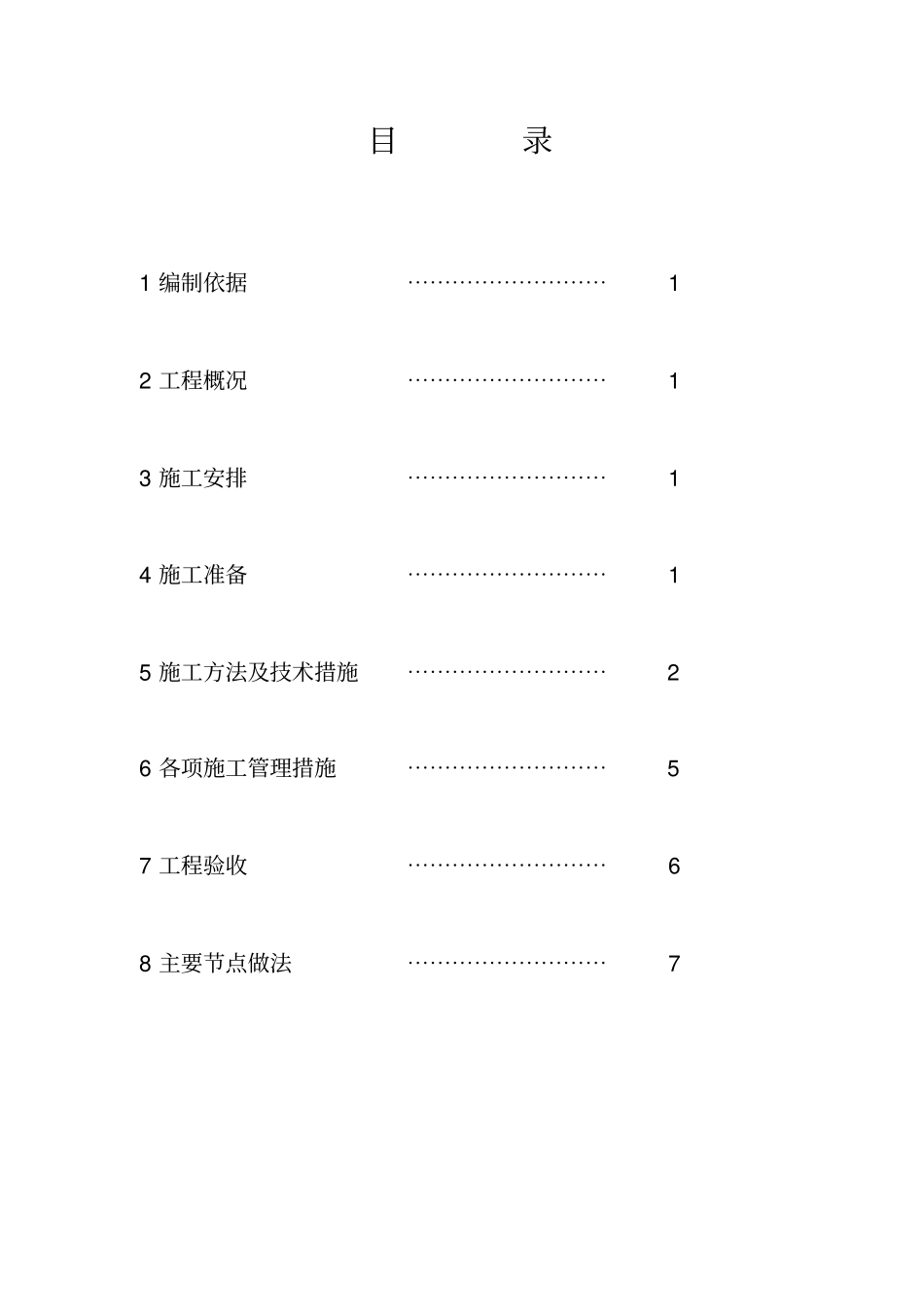

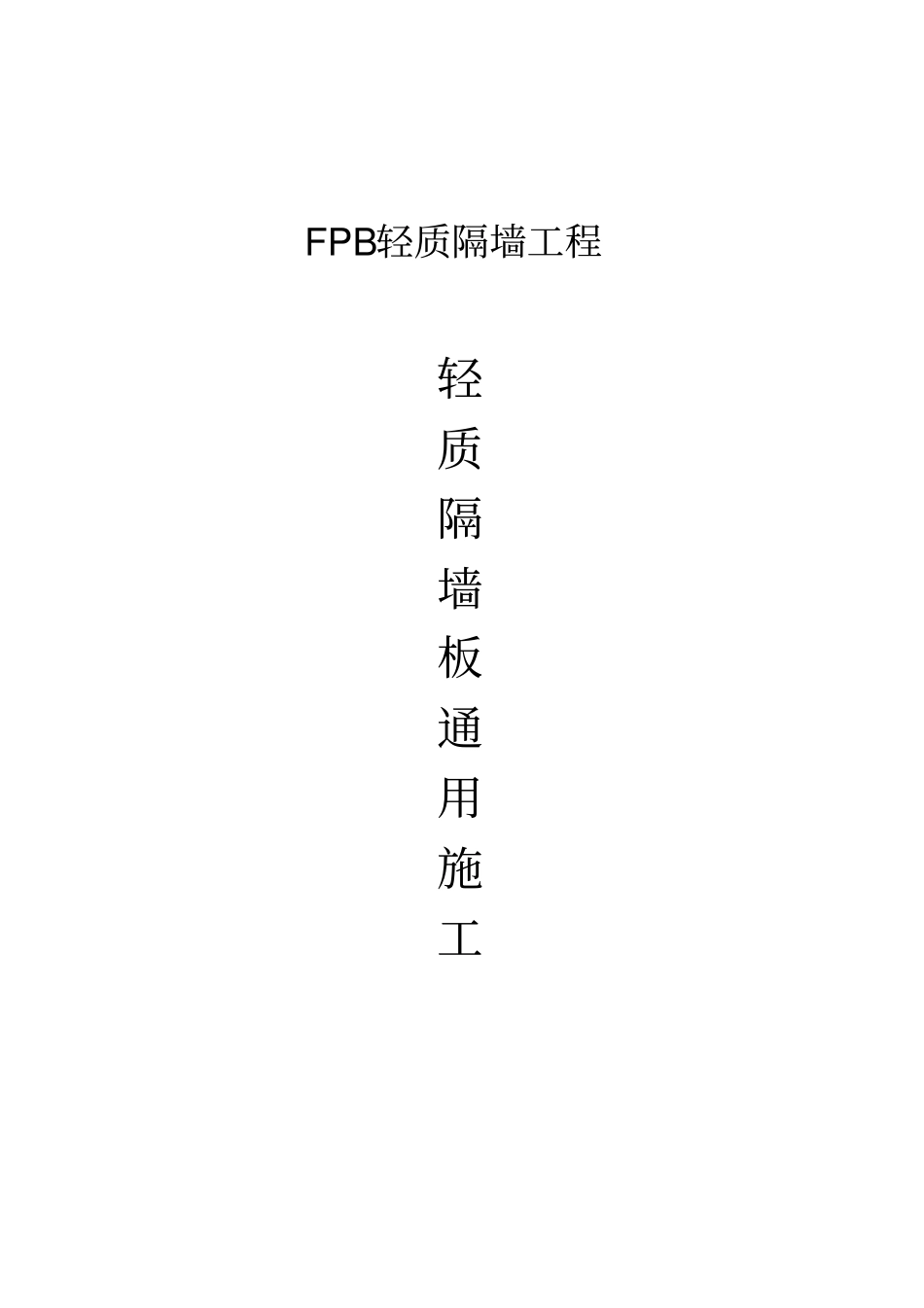

FPB轻质隔墙工程轻质隔墙板通用施工目录1编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯12工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯13施工安排⋯⋯⋯⋯⋯⋯⋯⋯⋯14施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯15施工方法及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯26各项施工管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯57工程验收⋯⋯⋯⋯⋯⋯⋯⋯⋯68主要节点做法⋯⋯⋯⋯⋯⋯⋯⋯⋯711、编制依据1.1《建筑隔墙用轻质条板行业标准》JG/T169-20051.2《建筑用轻质隔墙条板》GB/T23451-20092、工程概况2.1建筑概况适用于各类学校、宾馆、饭店、工厂、临时钢构各种永久性和非永久性建筑墙、隔墙。2.2隔墙板概况所用的板厚为120mm、90mm。安装高度为不等。3、施工安排3.1轻质复合墙板安装施工从_____年月开始，______年月结束。（具体时间根据主体施工进度为标准）3.2轻质复合墙板随施工进度运输到施工现场，并及时运至安装地点，避免过多占用现场场地和人为破损。4、施工准备4.1技术准备4.1.1公司技术及施工人员必须熟悉设计施工图纸、设计变更洽商，充分理解设计意图；然后再进行翻样、施工。4.1.2隔墙板安装技术人员根据设计施工图纸、设计变更洽商及相关规范要求，编制安装施工方案，并对施工人员进行书面及口头技术交底，让操作人员掌握操作要点。4.1.3施工操作人员先测放隔墙板边线，我公司安装人员再根据翻样2图，对号依次进行。4.2施工准备4.2.1轻质复合墙板运至现场并验收完成，质量合格，资料齐全。4.2.2轻质复合墙板安装地点清理干净，墙边线测放且验收完成。4.2.3”豫鼎”轻质复合墙板安装辅助材料：导向支撑撬棒、木楔、抹灰板、拖线板、切割机等相关工机具准备就序。4.2.4劳动力计划序号工种人数备注1技工可根据总包方进度需求适量增减人员2安全管理员3现场管理人员5、施工方法及技术措施5.1隔墙板施工工艺流程放线→抬板→切割→上浆→装板→校对→底部固定→顶部固定→底部固定（如甲方后续步骤有二次填浆或贴砖，不需要底部固定）→左右固定→勾缝处理→灌浆→埋设管线→接缝处理→装门框门套→表面装饰5.2安装施工要点5.2.1清理对即将安装隔墙板的顶板、楼板面及结构墙面进行彻底清理，必须保证隔墙板安装接触的砼结构面平整、密实。35.2.2放线根据设计施工图纸，由甲方预告放出轴线、控制线和基准线，测放出隔墙板边线，作为安装依据。5.2.3隔墙板安装先固定整体墙板，后固定门窗洞口墙板，先整板后补板。安装墙板时应将其顶端和侧边缘粘结面处涂满粘合剂，涂刮应均匀，不得漏刮，粘合剂涂刮厚度不应少于5mm。墙板竖起时用撬棒用力挤紧就位，校正垂直度和相邻板面平整度，保证接缝密合顺直，随即在墙板顶头部用木楔顶紧，缝隙不宜大于5mm，挤出的砂浆及时刮平补齐，用靠尺和托线板将墙面找平找垂直。补板制作应根据排板实际尺寸，在整板上划线，用切割机切割，竖向切口处应用水泥砂浆封闭填平，拼接时表面仍应涂满粘合剂，再用木楔及Φ6或Φ8钢筋做上下固定，或用相应RU形卡固定。如遇卫生间的由需方浇制150mm高度的滞水带方可安装施工。如无滞水带，后期施工防水底部不得低于50cm。2440mm×610mm×90mm隔墙板超过6m高度应加构造梁，加层部分应现浇混凝土构造梁。墙体跨度超过9m无中隔断墙或西字墙的需加构造柱；2440mm×610mm×120mm隔墙板超过8m无中隔断墙或西字墙高度应加构造梁，加层部分应现浇混凝土构造梁。墙体跨度超过15m无中隔断墙或西字墙的需加构造柱。配筋尺寸由设计有关技术部门定。电气线路可垂直、水平开槽，长度根据需要不受限制。5.2.4堵缝4一道隔墙安装完毕，经检验平整度、垂直度合格后，将板底缝用“豫鼎”条板专用粘合剂塞严堵实，待达到强度后，撤出木楔，再用同样砂浆堵实。严禁未达到强度时撤出木楔。墙板与墙板连接，墙板与主体结构连接处必须坐灰并挤出浆为止，一定要做到满缝满浆，并做表面平整处理。5.3施工技术措施5.3.1隔墙板在安装之前，必须经质检人员验收合格，向现场监理报验后，方可使用。5.3.2安装操作人员对隔墙板逐块检查，凡规格尺寸超出允许偏差的或有严重外观缺陷的不得使用。5.3.3隔墙板安装过程中，遇到管线需要开槽时，要用切割机切割，严禁随意剔凿。5.3.4大型水管风管等穿过隔墙板时,每块墙板开...
