隔震橡胶支座安装施工方案FVIP专享VIP免费

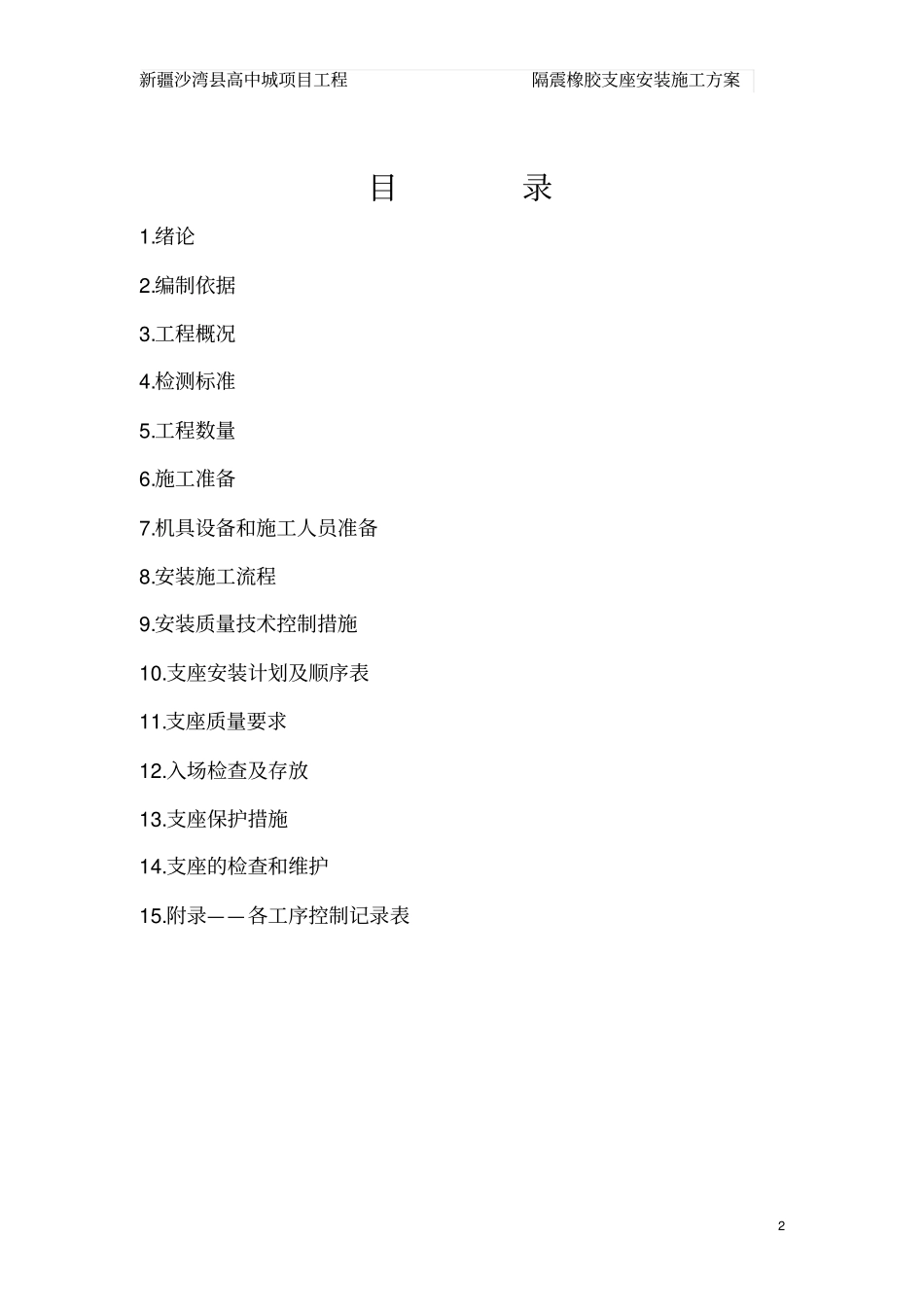

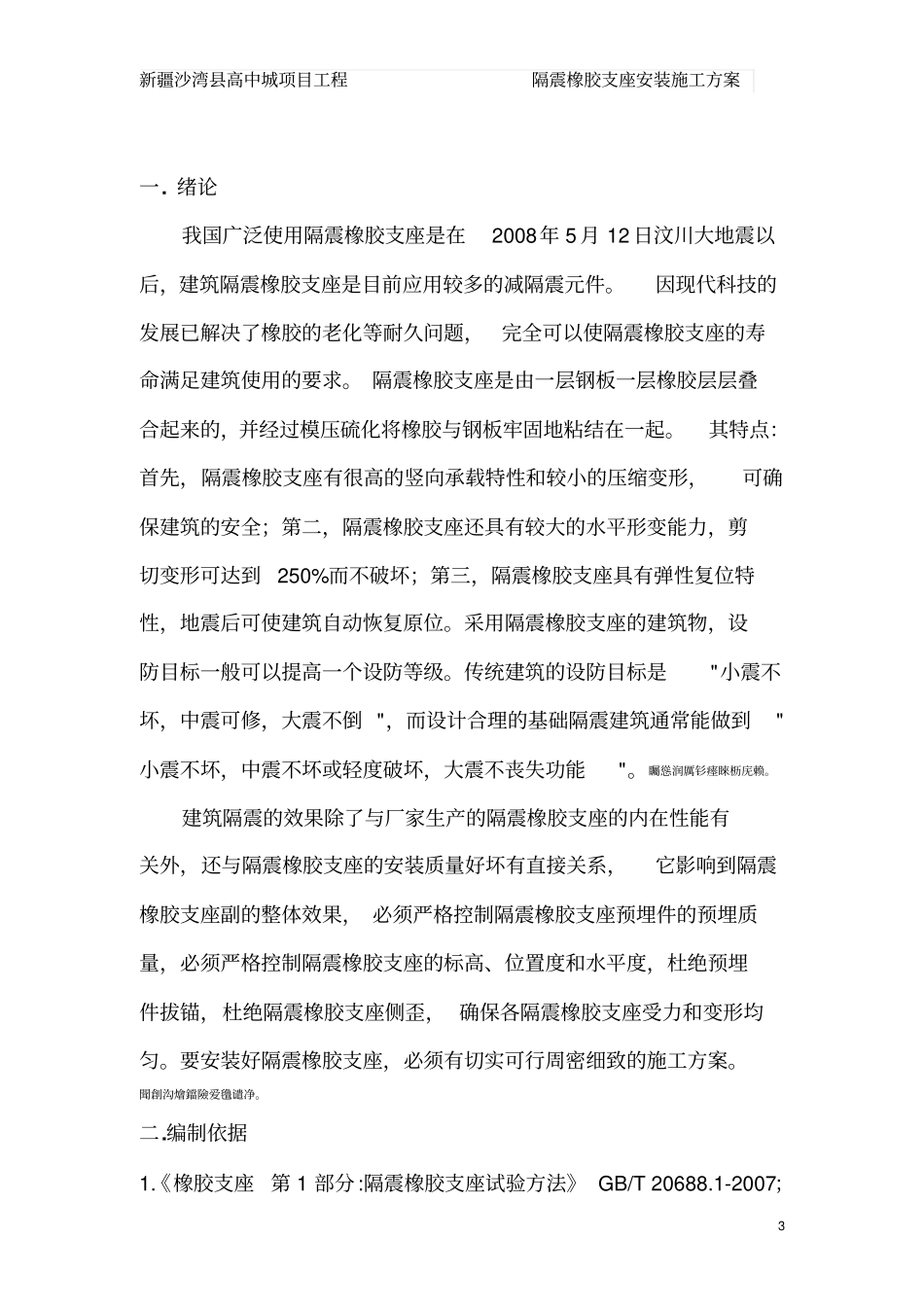

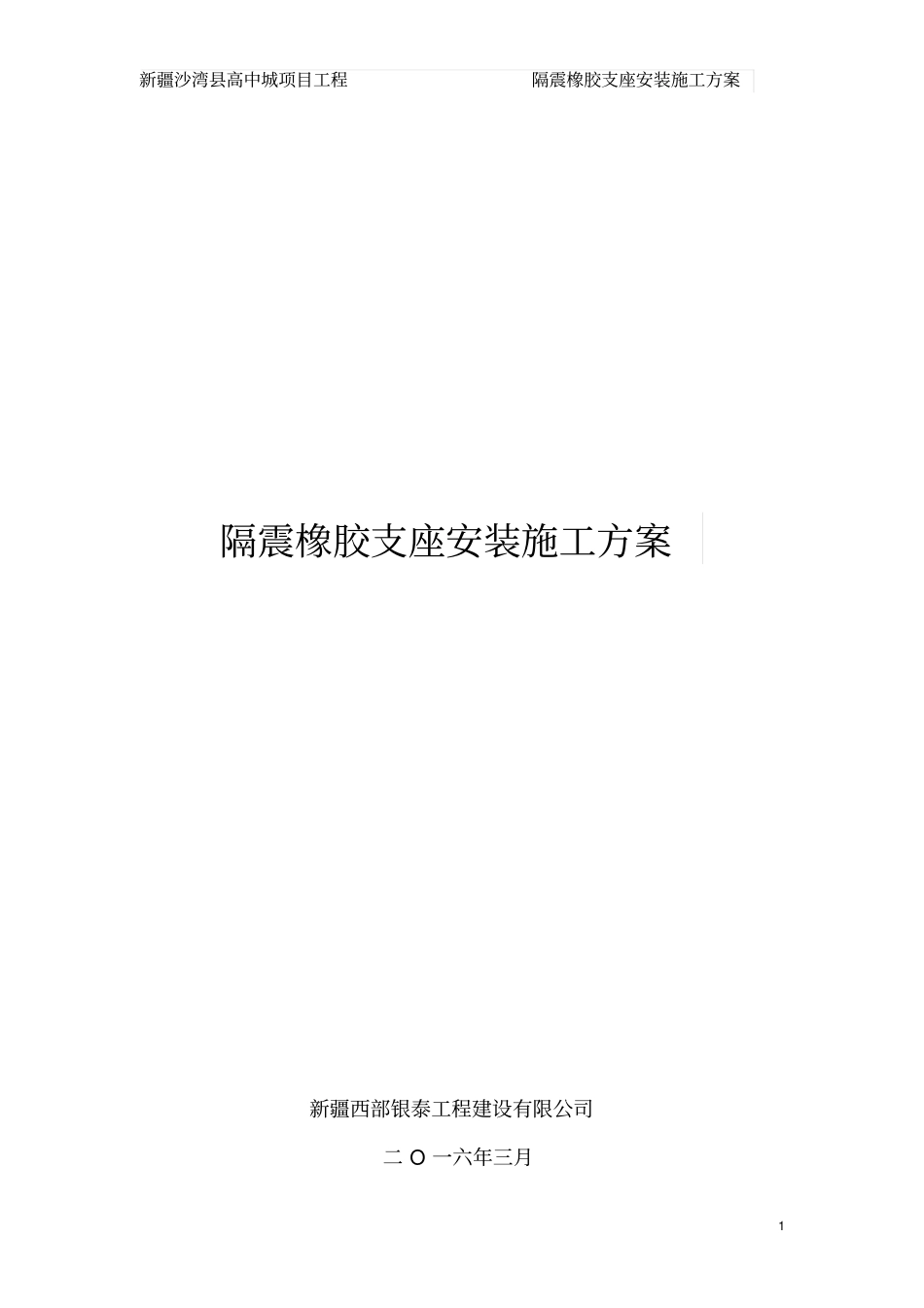

新疆沙湾县高中城项目工程隔震橡胶支座安装施工方案1隔震橡胶支座安装施工方案新疆西部银泰工程建设有限公司二O一六年三月新疆沙湾县高中城项目工程隔震橡胶支座安装施工方案2目录1.绪论2.编制依据3.工程概况4.检测标准5.工程数量6.施工准备7.机具设备和施工人员准备8.安装施工流程9.安装质量技术控制措施10.支座安装计划及顺序表11.支座质量要求12.入场检查及存放13.支座保护措施14.支座的检查和维护15.附录——各工序控制记录表新疆沙湾县高中城项目工程隔震橡胶支座安装施工方案3一.绪论我国广泛使用隔震橡胶支座是在2008年5月12日汶川大地震以后，建筑隔震橡胶支座是目前应用较多的减隔震元件。因现代科技的发展已解决了橡胶的老化等耐久问题，完全可以使隔震橡胶支座的寿命满足建筑使用的要求。隔震橡胶支座是由一层钢板一层橡胶层层叠合起来的，并经过模压硫化将橡胶与钢板牢固地粘结在一起。其特点：首先，隔震橡胶支座有很高的竖向承载特性和较小的压缩变形，可确保建筑的安全；第二，隔震橡胶支座还具有较大的水平形变能力，剪切变形可达到250%而不破坏；第三，隔震橡胶支座具有弹性复位特性，地震后可使建筑自动恢复原位。采用隔震橡胶支座的建筑物，设防目标一般可以提高一个设防等级。传统建筑的设防目标是"小震不坏，中震可修，大震不倒"，而设计合理的基础隔震建筑通常能做到"小震不坏，中震不坏或轻度破坏，大震不丧失功能"。矚慫润厲钐瘗睞枥庑赖。建筑隔震的效果除了与厂家生产的隔震橡胶支座的内在性能有关外，还与隔震橡胶支座的安装质量好坏有直接关系，它影响到隔震橡胶支座副的整体效果，必须严格控制隔震橡胶支座预埋件的预埋质量，必须严格控制隔震橡胶支座的标高、位置度和水平度，杜绝预埋件拔锚，杜绝隔震橡胶支座侧歪，确保各隔震橡胶支座受力和变形均匀。要安装好隔震橡胶支座，必须有切实可行周密细致的施工方案。聞創沟燴鐺險爱氇谴净。二.编制依据1.《橡胶支座第1部分:隔震橡胶支座试验方法》GB/T20688.1-2007；新疆沙湾县高中城项目工程隔震橡胶支座安装施工方案42.《橡胶支座第3部分:建筑隔震橡胶支座》GB/T20688.3-2006；3.《建筑隔震橡胶支座》（JG118-2000）的相关要求；4.《沙湾县高中城隔震橡胶支座平面布置图》；5.《沙湾县高中城隔震橡胶支座设计分析报告》；6.《建筑结构隔震构造样图》（03SG610-1）；7.《叠层橡胶支座隔震技术规程》（DECS126）；8.《建筑隔震工程施工及验收规范》JGJ360—2015；三.工程概况1.本工程为框架结构。本工程用到的隔震橡胶支座的数量较多，使用部位为正负零下m的位置设隔震橡胶支座。隔震橡胶支座在本工程的构造由三部分组成：下支墩、隔震橡胶垫和上支墩。隔震橡胶垫通过预埋钢板用高强度螺栓和锚杆等连接件与上、下支墩相连。隔震橡胶垫的规格型号有：LNR-φ400×128（168）-φ20×1，LNR-φ500×162（212）-φ30×1，LNR-φ600×193（249）-φ30×1，LRB-φ600×193（249）-φ120×1，LNR-φ700×246（302）-φ35×1，LRB-φ700×246（302）-φ140×1，LNR-φ800×281（351）-φ40×1，LRB-φ800×281（351）-φ160×1，LNR-φ900×323（393）-φ45×1，LRB-φ900×323（393）-φ180×1，LNR-φ1000×351（431）-φ50×1。400、500隔震橡胶支座结构简图和600、700、800、900、1000隔震橡胶支座结构简图如下。残骛楼諍锩瀨濟溆塹籟。新疆沙湾县高中城项目工程隔震橡胶支座安装施工方案5锚杆热镀锌平垫圈热镀锌六角螺栓隔震橡胶垫下预埋板上连接板预埋螺套400和500隔震橡胶支座结构简图600至1000隔震橡胶支座结构简图下连接板上连接板下连接板锚杆热镀锌平垫圈热镀锌六角螺栓隔震橡胶垫下预埋板预埋螺套2.隔震橡胶支座及连接件由专业生产厂家配套提供。隔震橡胶支座设置于上支墩底，下支墩顶。隔震橡胶垫分为有铅芯和无铅芯两种。下支墩生根于下层框架柱上，在下支墩顶面预埋带有预埋锚筋和预埋螺套筒的下预埋板，隔震橡胶垫通过高强度螺栓和下预埋板连接；上支墩的预埋螺套通过高强度螺栓直接与隔震橡胶垫的上连接板固定。酽锕极額閉镇桧猪訣锥。3.本工程隔震支墩砼为C40，下预埋板固定二次灌筑的混凝土...
