隧道初期支护首件施工总结VIP免费

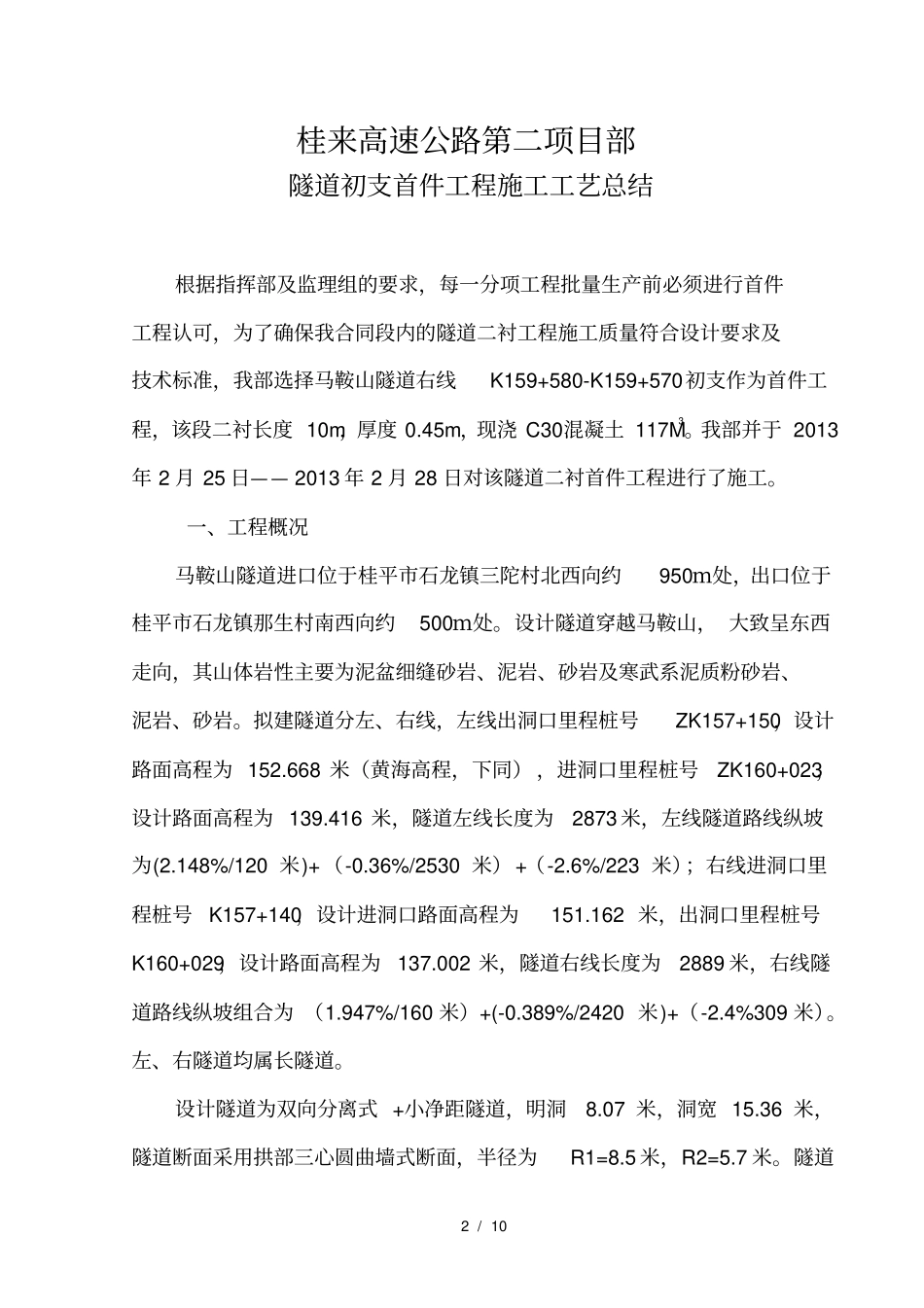

1/10桂来高速公路第---项目部隧道初支首件工程施工方案编制：审核：审批：西部中大建设集团有限公司桂来高速公路第二项目经理部二〇一二年五月二十日2/10桂来高速公路第二项目部隧道初支首件工程施工工艺总结根据指挥部及监理组的要求，每一分项工程批量生产前必须进行首件工程认可，为了确保我合同段内的隧道二衬工程施工质量符合设计要求及技术标准，我部选择马鞍山隧道右线K159+580-K159+570初支作为首件工程，该段二衬长度10m，厚度0.45m，现浇C30混凝土117M3。我部并于2013年2月25日——2013年2月28日对该隧道二衬首件工程进行了施工。一、工程概况马鞍山隧道进口位于桂平市石龙镇三陀村北西向约950ｍ处，出口位于桂平市石龙镇那生村南西向约500ｍ处。设计隧道穿越马鞍山，大致呈东西走向，其山体岩性主要为泥盆细缝砂岩、泥岩、砂岩及寒武系泥质粉砂岩、泥岩、砂岩。拟建隧道分左、右线，左线出洞口里程桩号ZK157+150，设计路面高程为152.668米（黄海高程，下同），进洞口里程桩号ZK160+023，设计路面高程为139.416米，隧道左线长度为2873米，左线隧道路线纵坡为(2.148%/120米)+（-0.36%/2530米）+（-2.6%/223米）；右线进洞口里程桩号K157+140，设计进洞口路面高程为151.162米，出洞口里程桩号K160+029，设计路面高程为137.002米，隧道右线长度为2889米，右线隧道路线纵坡组合为（1.947%/160米）+(-0.389%/2420米)+（-2.4%309米）。左、右隧道均属长隧道。设计隧道为双向分离式+小净距隧道，明洞8.07米，洞宽15.36米，隧道断面采用拱部三心圆曲墙式断面，半径为R1=8.5米，R2=5.7米。隧道3/10建筑限界净宽为14.50米，净高为5米。隧道工程概况表项目左线右线线路ZK157+150-ZK160+023隧道建筑限界净高5.0m，长2873米。K157+140-ZK160+029隧道建筑限界净高5.0m，长2889米。地质特性主要为泥盆细缝砂岩、泥岩、砂岩及寒武系泥质粉砂岩、泥岩、砂岩。围岩级别及长度Ⅴ级围岩277米，Ⅳ级围岩1445米，Ⅲ级围岩4040米水文地质隧址区溪流网密度较大，地下水丰富，围岩整体稳定性较差。洞门端墙式洞门衬砌二次模筑衬砌二、施工目的桂来高速公路二合同段马鞍山隧道，工程地质条件复杂，施工不确定因素较多，出现问题后很难处理，为确保隧道工程质量，根据《桂来高速公路建设管理办法》，我项目部进行了初期支护首件工程施工K159+580-K159+570，本着“预防为主，先导试点”的原则，对首件工程的各项工艺、技术和质量指标进行综合评价，确定最佳工艺，建立样板工程，以指导后续工程批量生产，预防和纠正后续批量生产中可能产生的质量问4/10题，通过首件工程施工达到以下目的：(1).施工组织检验：通过首件工程施工，确定人员、机械之间的最佳组合。(2).收集数据：由首件工程确定在此施工工艺下各项技术指标的控制方法。总结出的技术参数作为指导大批量施工控制的依据。三、首件工程总结目前，K159+580-K159+570段初期支护首件工程已经完成，总结如下：（一）施工前准备施工前按照设计图纸和有关规程规范要求，结合工程地质和气象水文条件，编制了首件工程施工组织设计。1.熟悉施工图，认真做好图纸会审和技术交底工作。2.根据施工坐标及设计提供的导线点，做好定位放线及水准点的引测并复核，将测量报告提交监理工程师审查。（二）施工工艺隧道为分离式隧道，本段隧道的初期（超前）支护主要支护形式为大管棚、超前小导管注浆、药卷锚杆、喷砼、钢筋网、型钢钢架等。管棚钻孔采用管棚钻机，径向注浆、超前小导管、锚杆采用人工风枪或钻孔台车钻孔，洞内锚杆、钢筋网片在洞外加工运至洞内安装，注浆采用高压泵。格栅钢架在洞外场地加工，型钢拱架在洞外场地加工或选专业厂家制作，并试拼入洞。喷射砼支护采用湿喷机进行湿喷作业。1.系统锚杆本段隧道拱部、边墙系统锚杆采用全螺纹锚杆，锚固是在锚杆孔成孔5/10后，用经充分湿润后的锚固药卷代替注浆而直接进行锚固。锚固是干燥的粉状水泥砂浆和粉状速凝剂混合物用特殊透水纸包裹成长条状，使其经水浸泡充分湿润后直接进行锚固。其特点是使用方便，工艺简单，施工速度快，但不能施加一定的预应力，且保证锚杆位于锚孔中央困难。锚杆钻孔位置及...
