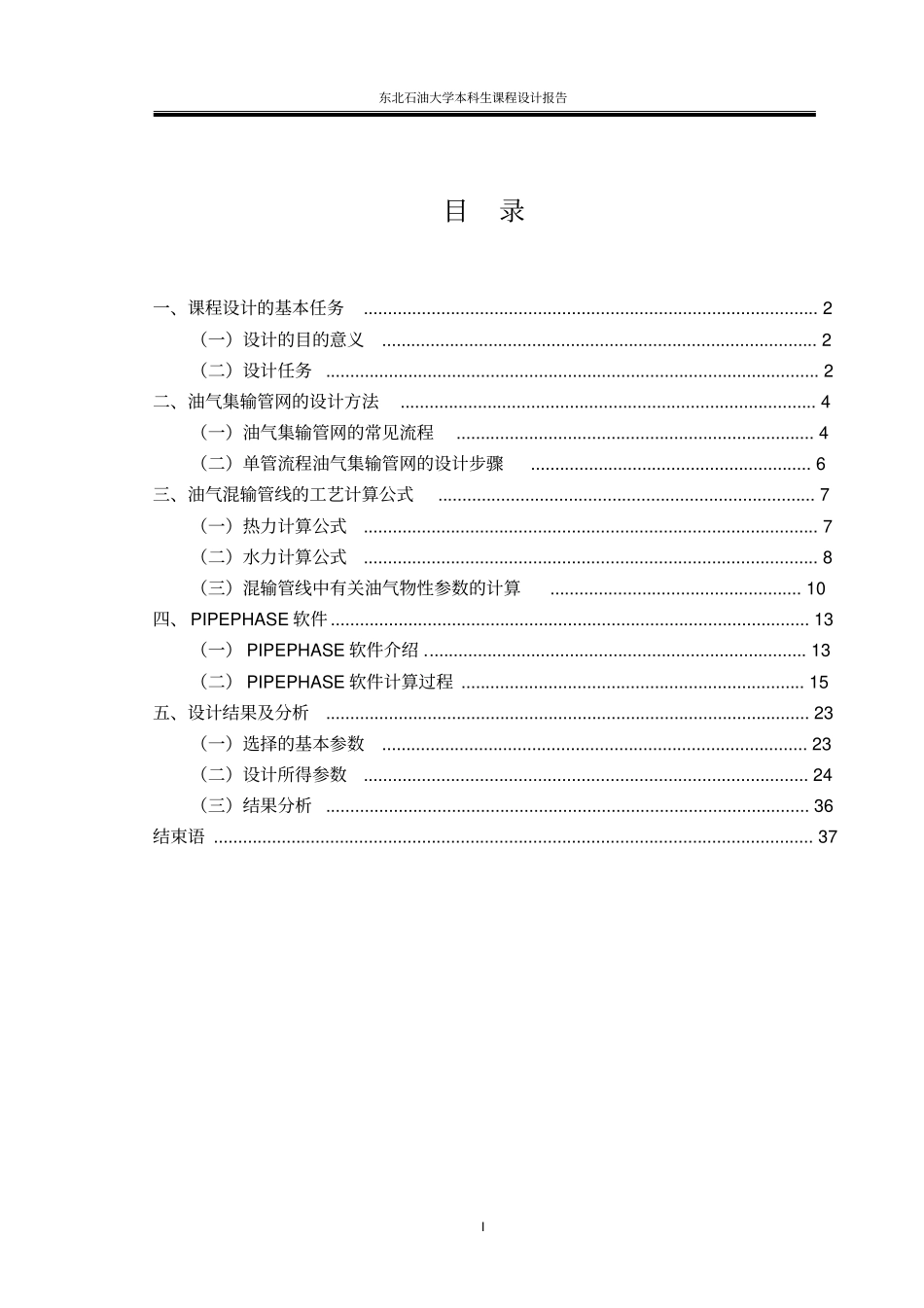

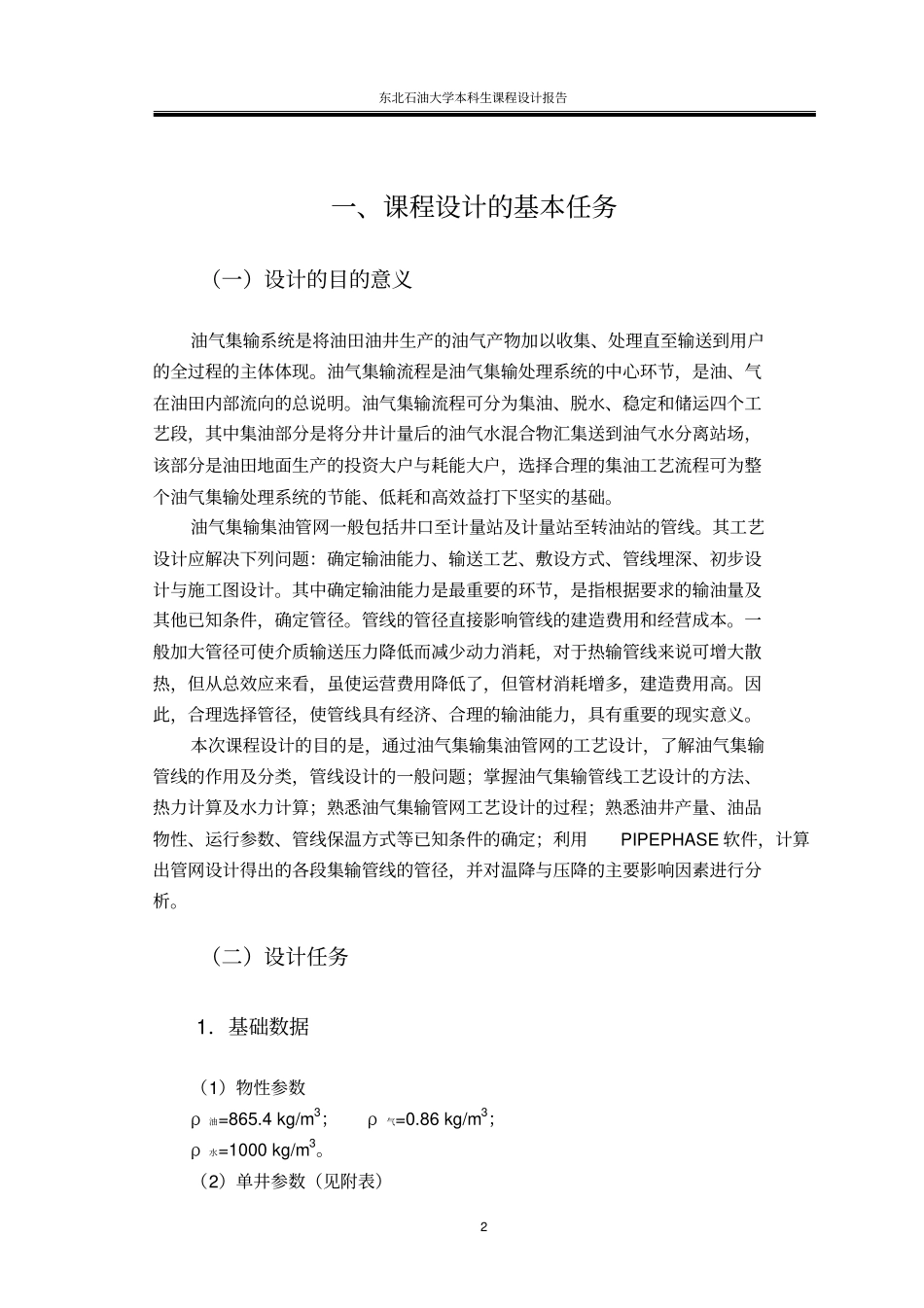

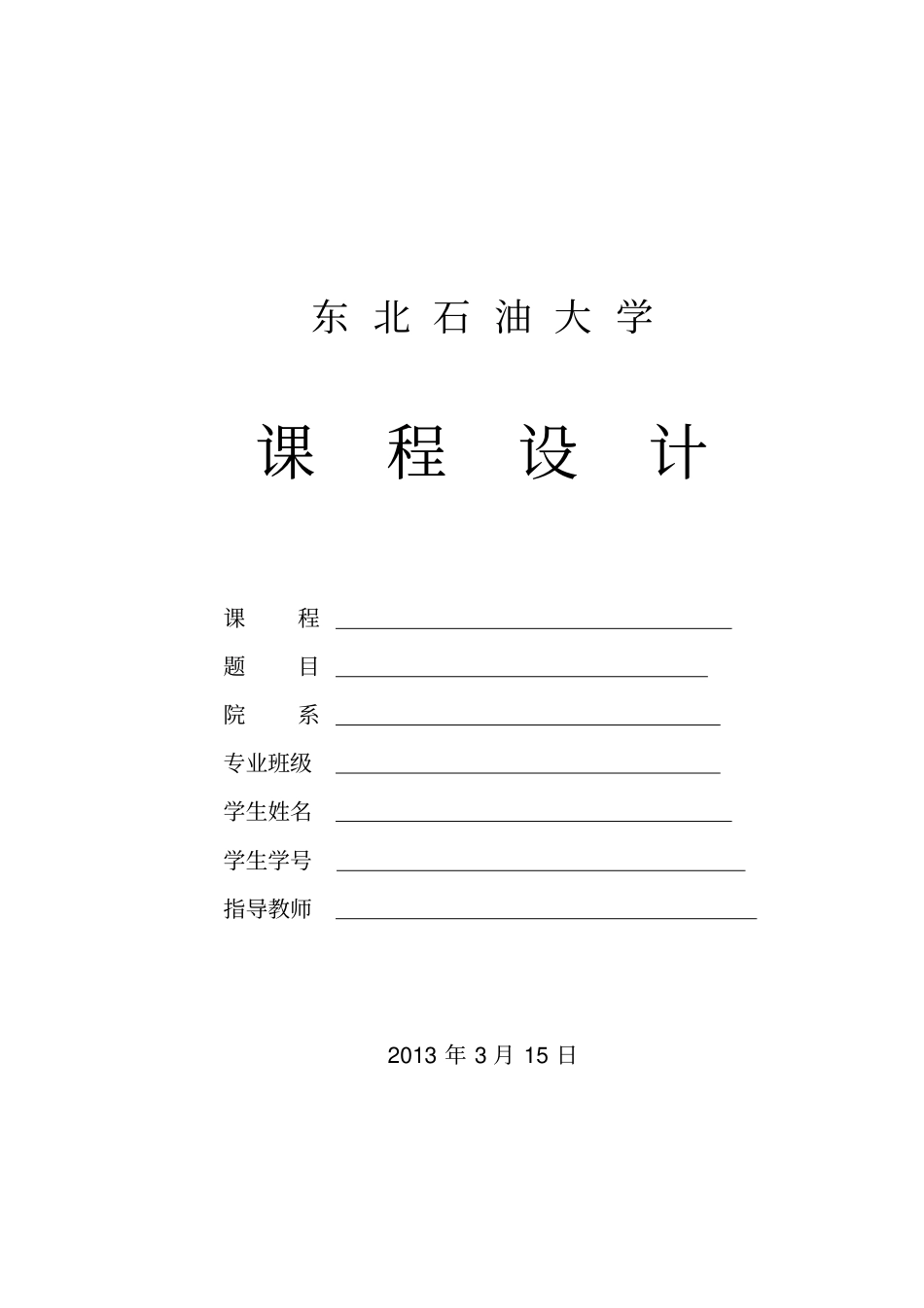

东北石油大学课程设计课程题目院系专业班级学生姓名学生学号指导教师2013年3月15日东北石油大学本科生课程设计报告I目录一、课程设计的基本任务..............................................................................................2（一）设计的目的意义..........................................................................................2（二）设计任务......................................................................................................2二、油气集输管网的设计方法......................................................................................4（一）油气集输管网的常见流程..........................................................................4（二）单管流程油气集输管网的设计步骤..........................................................6三、油气混输管线的工艺计算公式..............................................................................7（一）热力计算公式..............................................................................................7（二）水力计算公式..............................................................................................8（三）混输管线中有关油气物性参数的计算....................................................10四、PIPEPHASE软件...................................................................................................13（一）PIPEPHASE软件介绍...............................................................................13（二）PIPEPHASE软件计算过程.......................................................................15五、设计结果及分析....................................................................................................23（一）选择的基本参数........................................................................................23（二）设计所得参数............................................................................................24（三）结果分析....................................................................................................36结束语............................................................................................................................37东北石油大学本科生课程设计报告2一、课程设计的基本任务（一）设计的目的意义油气集输系统是将油田油井生产的油气产物加以收集、处理直至输送到用户的全过程的主体体现。油气集输流程是油气集输处理系统的中心环节，是油、气在油田内部流向的总说明。油气集输流程可分为集油、脱水、稳定和储运四个工艺段，其中集油部分是将分井计量后的油气水混合物汇集送到油气水分离站场，该部分是油田地面生产的投资大户与耗能大户，选择合理的集油工艺流程可为整个油气集输处理系统的节能、低耗和高效益打下坚实的基础。油气集输集油管网一般包括井口至计量站及计量站至转油站的管线。其工艺设计应解决下列问题：确定输油能力、输送工艺、敷设方式、管线埋深、初步设计与施工图设计。其中确定输油能力是最重要的环节，是指根据要求的输油量及其他已知条件，确定管径。管线的管径直接影响管线的建造费用和经营成本。一般加大管径可使介质输送压力降低而减少动力消耗，对于热输管线来说可增大散热，但从总效应来看，虽使运营费用降低了，但管材消耗增多，建造费用高。因此，合理选择管径，使管线具有经济、合理的输油能力，具有重要的现实意义。本次课程设计的目的是，通过油气集输集油管网的工艺设计，了解油气集输管线的作用及分类，管线设计的一般问题；掌握油气集输管线工艺设计的方法、热力计算及水力计算；熟悉油气集输管网工艺设计的过程；熟悉油井产量、油品物性、运行参数、管线保温方式等已知条件的确定；利用PIPEPHAS...
