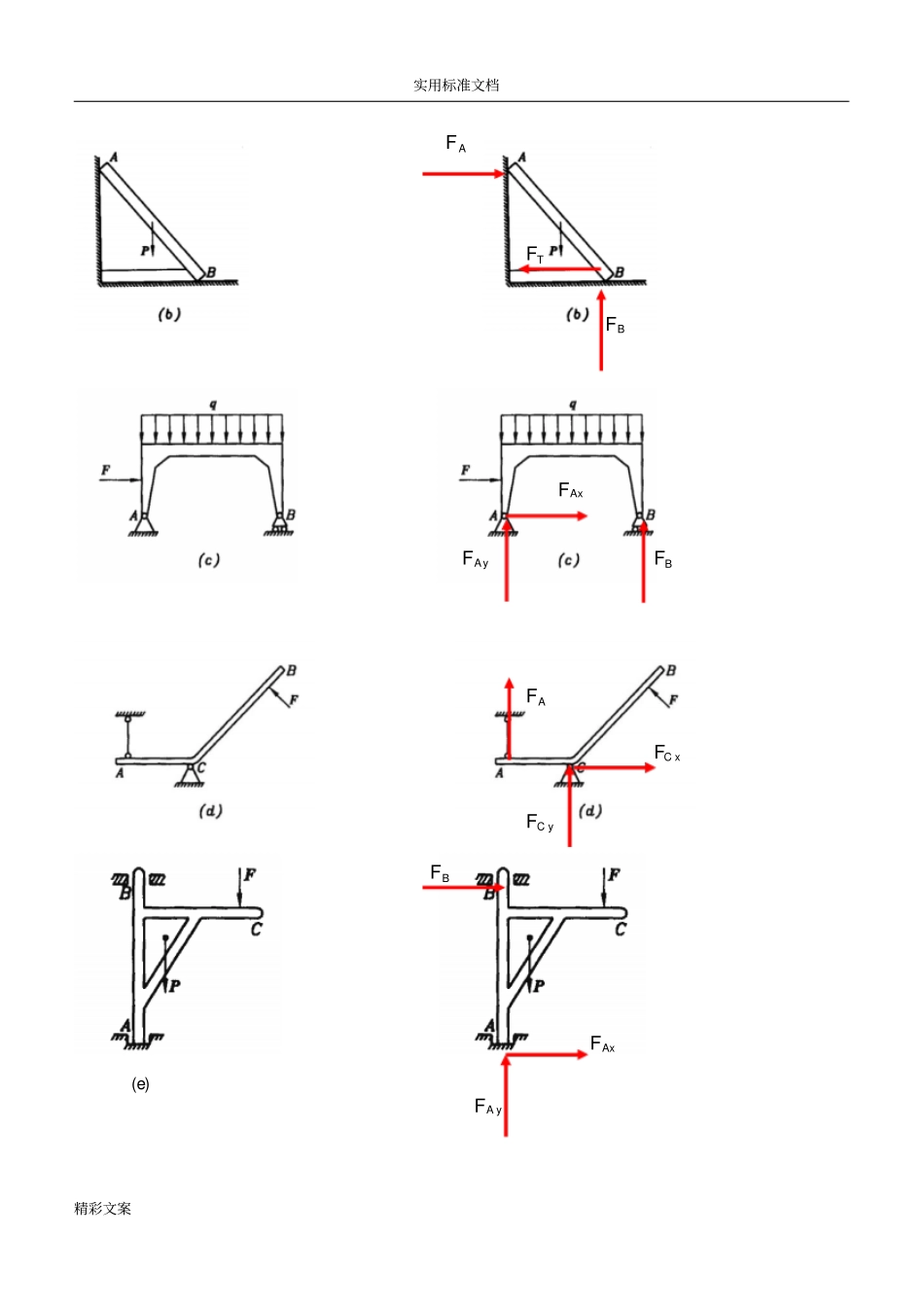

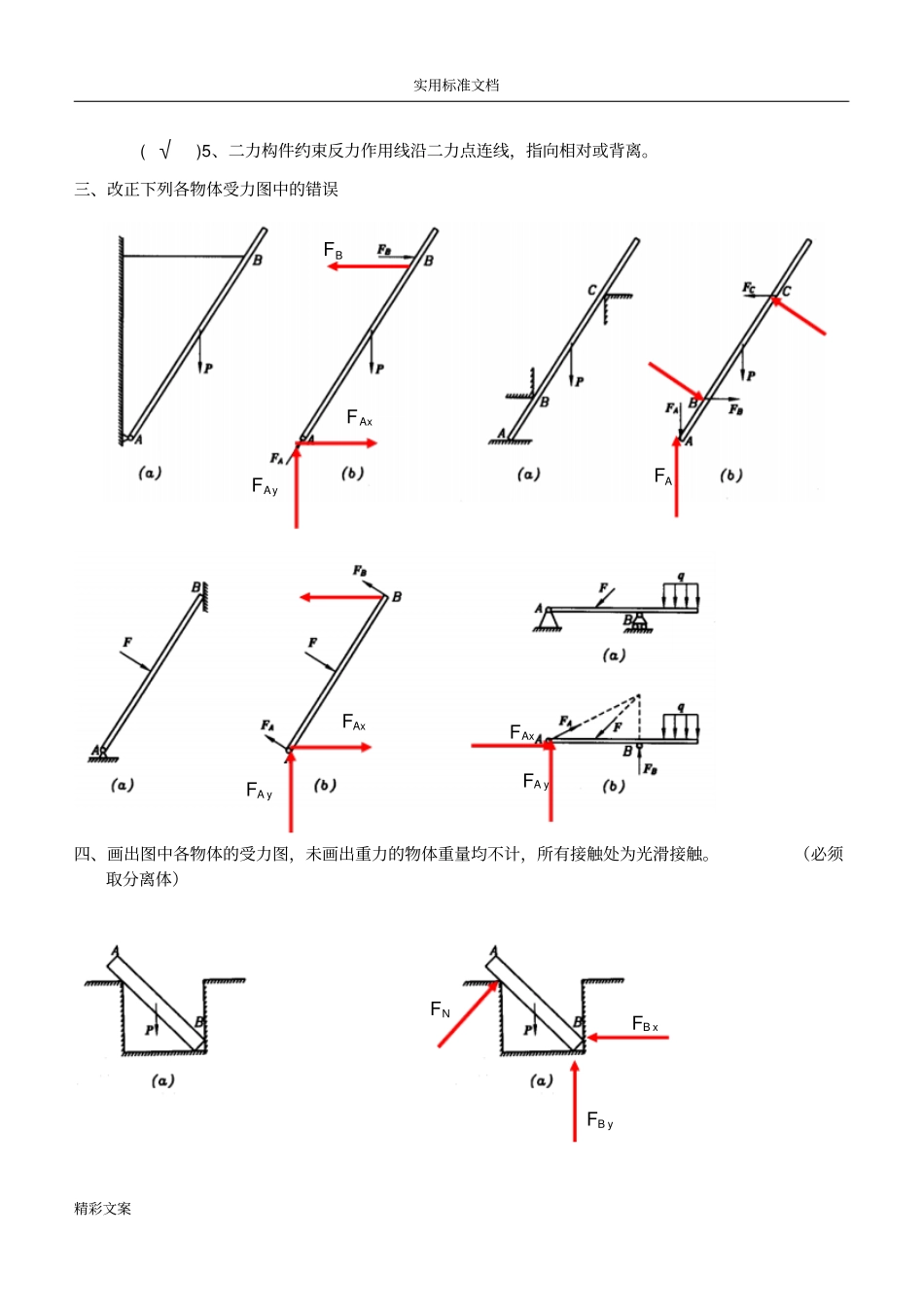

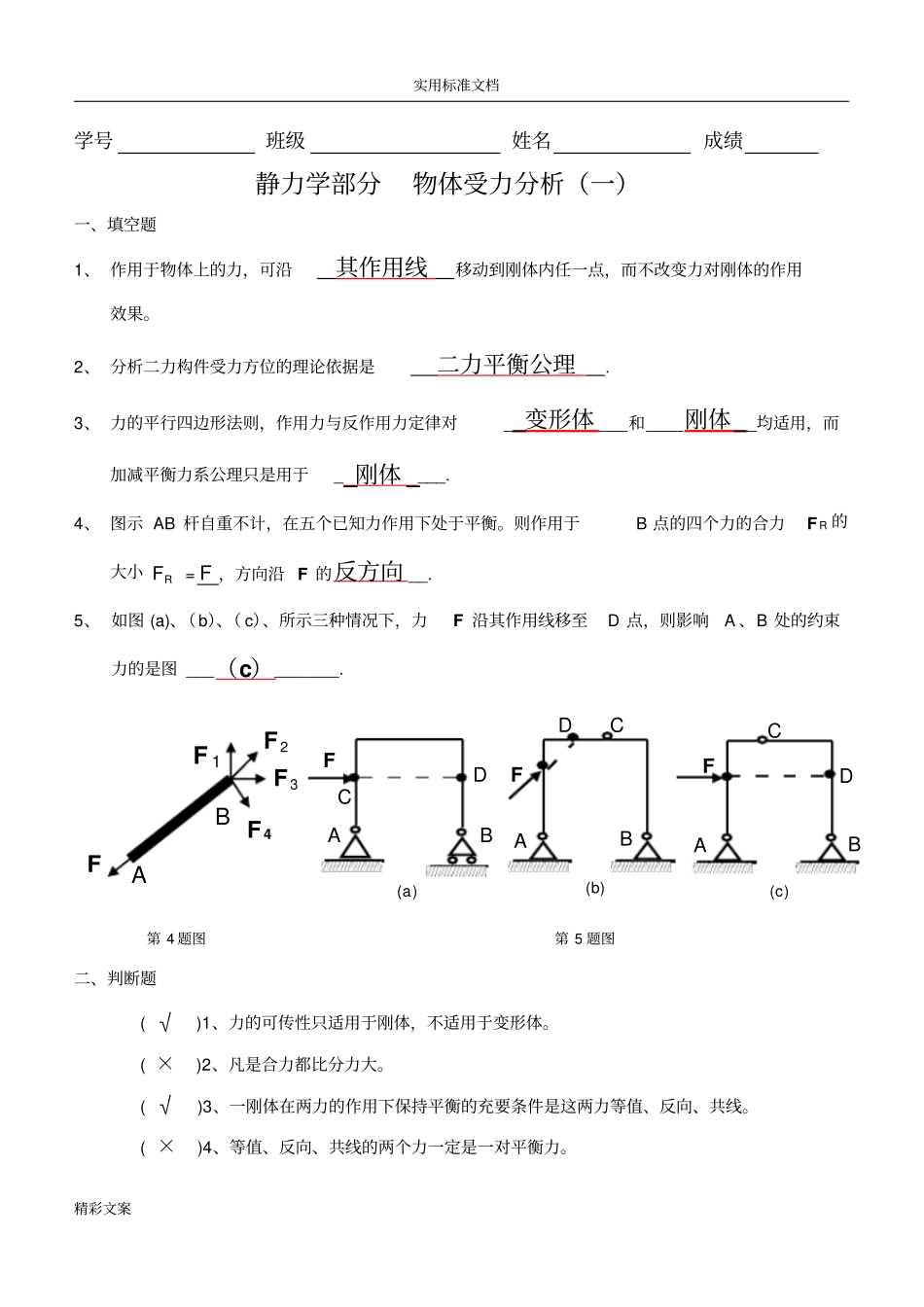

实用标准文档精彩文案学号班级姓名成绩静力学部分物体受力分析（一）一、填空题1、作用于物体上的力，可沿其作用线移动到刚体内任一点，而不改变力对刚体的作用效果。2、分析二力构件受力方位的理论依据是二力平衡公理.3、力的平行四边形法则，作用力与反作用力定律对__变形体___和____刚体__均适用，而加减平衡力系公理只是用于__刚体____.4、图示AB杆自重不计，在五个已知力作用下处于平衡。则作用于B点的四个力的合力FR的大小RF=F，方向沿F的反方向__.5、如图(a)、（b）、（c）、所示三种情况下，力F沿其作用线移至D点，则影响A、B处的约束力的是图___（c）_______.AFAABBBCDCDD(a)(b)(c)FFC第4题图第5题图二、判断题(√)1、力的可传性只适用于刚体，不适用于变形体。(×)2、凡是合力都比分力大。(√)3、一刚体在两力的作用下保持平衡的充要条件是这两力等值、反向、共线。(×)4、等值、反向、共线的两个力一定是一对平衡力。F1F2F3FF4AB实用标准文档精彩文案(√)5、二力构件约束反力作用线沿二力点连线，指向相对或背离。三、改正下列各物体受力图中的错误四、画出图中各物体的受力图，未画出重力的物体重量均不计，所有接触处为光滑接触。（必须取分离体）NFBxFByFAxFAyFBFAFAxFAyFAxFAyF实用标准文档精彩文案(e)BFTFAFBFAxFAyFCxFCyFAFAxFAyFBF实用标准文档精彩文案DD（h）AyFAxF'BFBFCFAyFAxFCFDF'CFCFDFAyFAxF'CF实用标准文档精彩文案学号班级姓名成绩物体受力分析（二）一、填空题1、柔软绳索约束反力方向沿绳索方向,背离物体.2、光滑面约束反力方向沿接触表面的公法线方向,指向物体.3、光滑铰链、中间铰链有1个方向无法确定的约束反力,通常简化为方向确定的2个反力.4、只受两个力作用而处于平衡的刚体，叫二力构件,反力方向沿两点连线.二、画出以下指定物体的受力图.AyFAxFCyFCxF'CxF'CyFByFBxFAyFAxFBF'BF'CFCyFCxFTFCyFCxF'TFAyFAxFBF实用标准文档精彩文案BFAF'BFCFDyFDxF'DyF'DxFEFFFGF'FFTFDFCFBF'CF'BF'DFIxFIyF'IxF'IyFAxFAyFKFAxFAyF'AxF'AyF'EFCFEF'CFOxFOyFBxFByF实用标准文档精彩文案学号班级姓名成绩平面汇交力系一、填空题1、平面汇交力系是指力作用线_在同一平面内__，且____汇交于______一点的力系。2、平面汇交力系可简化为__一合力___，其大小和方向等于__各个力的矢量和___，作用线通过__汇交点_______。3、平面汇交力系平衡的必要和充分条件是__合力为零__，此时力多边形___自行封闭___.4、平面汇交力系有__两__个独立平衡方程，可求解___两个___未知量。5、力在直角坐标轴上的的投影的大小与该力沿这两个轴的分力大小_____相等____。6、已知平面汇交力系的汇交点为A，且满足方程BM(F)0(点B为力系平面内的另一点)，若此力系不平衡，则可简化为_______通过AB连线的一合力_________。7、图示结构在铰链A处受铅垂力F作用,不计各杆的重量,则支座B处约束力的大小为________F_______。BCAF题7图二、判断题（×）1.两个力F1,F2在同一个轴上的投影相等，则这两个力一定相等（×）2.两个大小相等的力，在同一轴上的投影也相等。（√）3.用解析法求解平面汇交力系的平衡问题时，投影轴的方位不同，平衡方程的具体形式也不同，但计算结果不变。3030实用标准文档精彩文案（√）4.某力F在某轴上的投影为零，该力不一定为零。（√）5.平面汇交力系平衡时，力多边形各力首尾相接，但在做力多边形时各力的顺序可以不同。（×）6.用解析法求解平面汇交力系的平衡问题时，所选取的两个投影轴必须相互垂直。（×）7.当平面汇交力系平衡时，选择几个投影轴就能列出几个独立的平衡方程。一、计算题1、在图示钢架的点B作用一水平力F，钢架重量忽略不计，分别用几何法和解析法求支座A，D处的约束力。解：取整体为研究对象，受力分析如图：1）建立直角坐标系，如图2）列平衡方程：0;cos00;sin0xAyDAFFFFFF（1）3）而：1sin5；2cos5解得：5cos2AFFF；12DFF。BAFCD2aaBAFCDFAFDxy0实用标准文档精彩文案2、物体重P=20kN,用绳子挂在支架的滑轮B上，绳子的另一端接在绞D上，如图所示。转动绞，物体便能升起。设滑轮的大小、AB与CB杆自重及摩擦略去不计，A,B,C三处均为铰链连接。当物...
