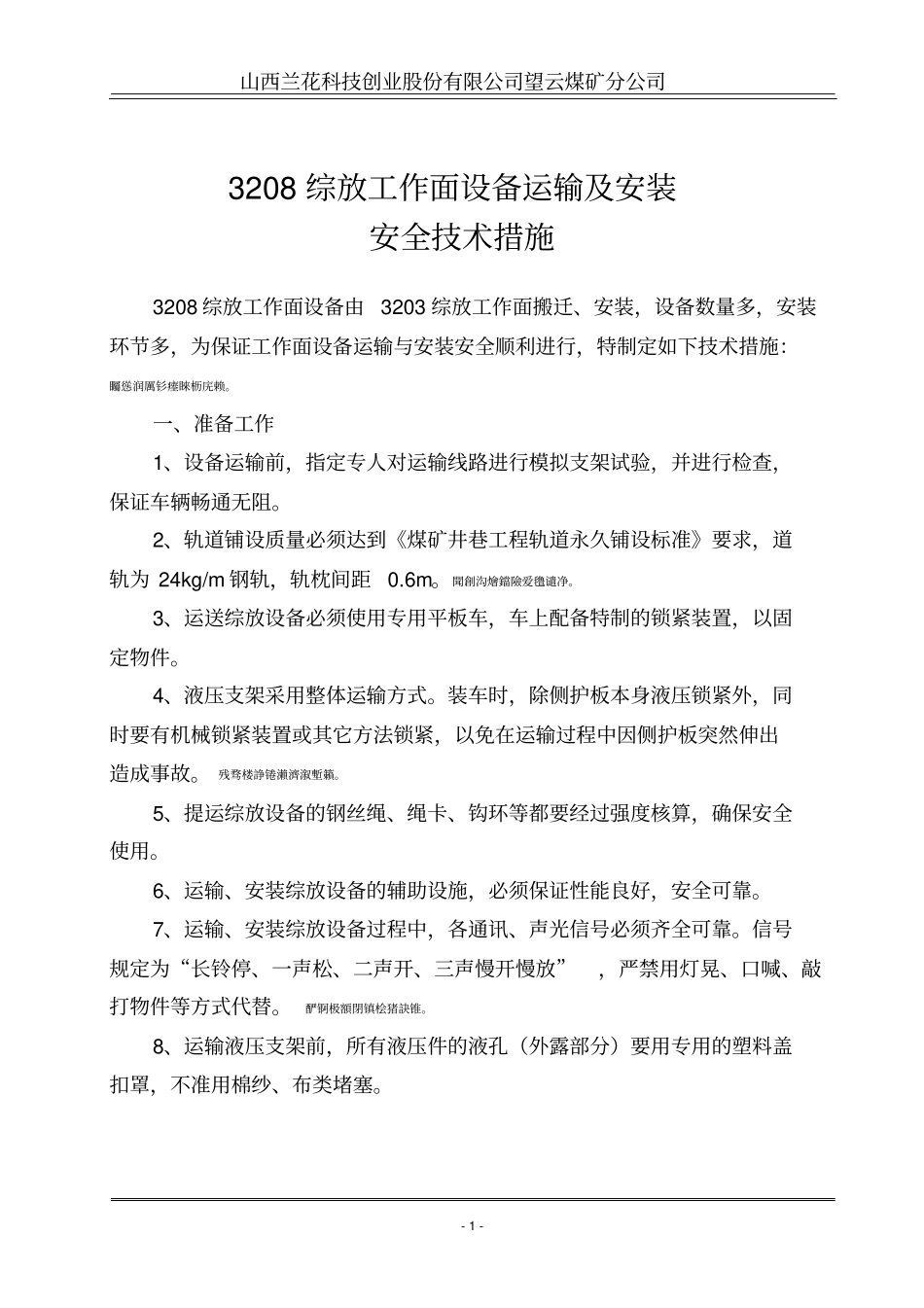

山西兰花科技创业股份有限公司望云煤矿分公司-0-3208综放工作面设备运输及安装安全技术措施编号：LHWY-QEO-C-SC-总工程师：生产矿长：安全矿长：机电矿长：矿长助理：调度主任：生产科长:通风科长：机电科长：安全科长：监控主任：质标主任：库管科长：施工队长:编制：二0一一年月日山西兰花科技创业股份有限公司望云煤矿分公司-1-3208综放工作面设备运输及安装安全技术措施3208综放工作面设备由3203综放工作面搬迁、安装，设备数量多，安装环节多，为保证工作面设备运输与安装安全顺利进行，特制定如下技术措施：矚慫润厲钐瘗睞枥庑赖。一、准备工作1、设备运输前，指定专人对运输线路进行模拟支架试验，并进行检查，保证车辆畅通无阻。2、轨道铺设质量必须达到《煤矿井巷工程轨道永久铺设标准》要求，道轨为24kg/m钢轨，轨枕间距0.6m。聞創沟燴鐺險爱氇谴净。3、运送综放设备必须使用专用平板车，车上配备特制的锁紧装置，以固定物件。4、液压支架采用整体运输方式。装车时，除侧护板本身液压锁紧外，同时要有机械锁紧装置或其它方法锁紧，以免在运输过程中因侧护板突然伸出造成事故。残骛楼諍锩瀨濟溆塹籟。5、提运综放设备的钢丝绳、绳卡、钩环等都要经过强度核算，确保安全使用。6、运输、安装综放设备的辅助设施，必须保证性能良好，安全可靠。7、运输、安装综放设备过程中，各通讯、声光信号必须齐全可靠。信号规定为“长铃停、一声松、二声开、三声慢开慢放”，严禁用灯晃、口喊、敲打物件等方式代替。酽锕极額閉镇桧猪訣锥。8、运输液压支架前，所有液压件的液孔（外露部分）要用专用的塑料盖扣罩，不准用棉纱、布类堵塞。山西兰花科技创业股份有限公司望云煤矿分公司-2-9、所有装车设备均不得超重、超高、超宽，否则严禁运输。所有设备装车后技术要求：高度自轨面起向上不得大于2.3m，宽度不超出平板车边缘150mm,最大总重不超17t。彈贸摄尔霁毙攬砖卤庑。10、根据搬运设备外形尺寸、质量、结构、性能和运输要求等核对提升设备的能力、巷道坡度、曲率半径、车场竖曲线，以确定运输方式。謀荞抟箧飆鐸怼类蒋薔。11、在工作面切眼两端头开掘绞车硐室，用于安放运架、调架回柱绞车。12、井下绞车硐室的位置、断面、支护必须按设计要求施工。13、工作面绞车安装切眼两端头安装两台回柱绞车，用于运输设备及调架。机尾处为12#JH-14（18.5KW）回柱绞车，机头处为14#JSDB-13(22kW)回柱绞车。厦礴恳蹒骈時盡继價骚。14、绞车固定方式：可采用混凝土底座固定，也可采用6根Φ20×2000mm锚杆固定，无论何种固定方式，都必须加打压柱，压柱形式为两压两戗。茕桢广鳓鯡选块网羈泪。附图1：3203--3208综放工作面设备运输线路图二、运输1、完好支架等设备运输路线：3203综放工作面→3203工作面回风顺槽→302区轨道巷→302区集中回风巷→3208工作面回风顺槽→3208工作面切眼。鹅娅尽損鹌惨歷茏鴛賴。2、3203综放工作面支架等设备损坏严重需升井维修或更换新支架等设备时，必须按要求维修或更换，确保设备各功能、性能正常，满足安全生产换新支架。籟丛妈羥为贍偾蛏练淨。①需维修或更换支架等设备运输、升井路线：3203综放工作面→3203回风顺槽→302区轨道巷→轨道大巷→联络贯→井底车场→副斜井→地面。預頌圣鉉儐歲龈讶骅籴。山西兰花科技创业股份有限公司望云煤矿分公司-3-②新支架等设备下井运输路线：地面→副斜井→井底车场→联络贯→轨道大巷→302区轨道巷→302区集中回风巷→3208工作面回风顺槽→3208工作面切眼。渗釤呛俨匀谔鱉调硯錦。3、运输设备时，要找好重心，捆绑牢靠，达到平稳。绳索要捆扎在不易磨损部位，必要时使用垫块保护绳索。对于采煤机、电器设备和支柱缸体等精密设备部位，要采取防护措施，以防撞击和损伤。铙誅卧泻噦圣骋贶頂廡。4、运送综放设备时，必须配备专职熟练绞车司机、把钩工和信号工。5、要经常检查绞车制动装置及钢丝绳等，发现问题及时处理。6、绞车运行时，所有人员要避开钢丝绳的波动范围，避免发生跳绳、断绳伤人事故。7、运输设备时，斜巷上下两端必须设置阻挡装置，运输道下方和车辆两侧严禁站人，并有人设警，严格执行“行人不行车，行车不...
