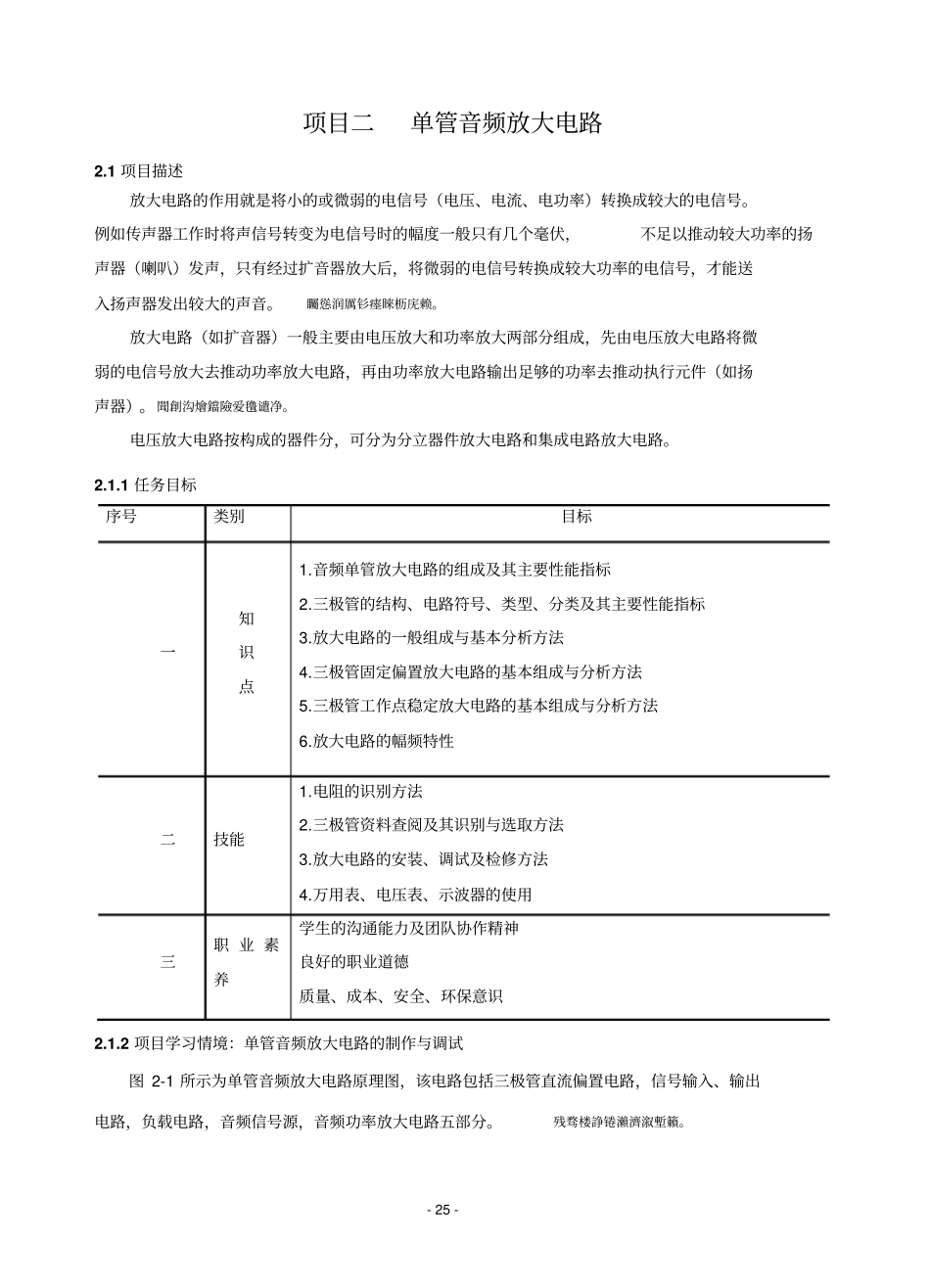

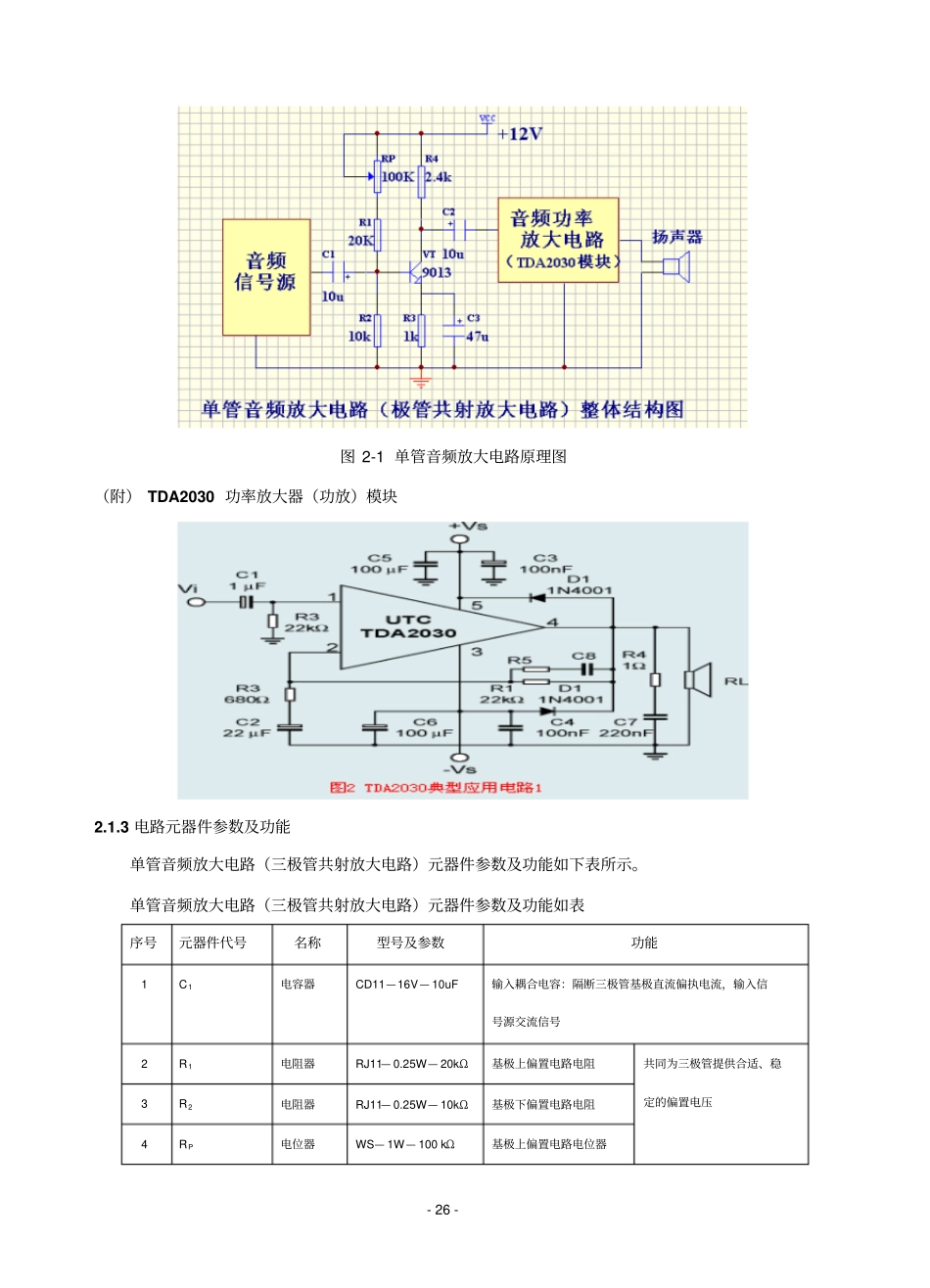

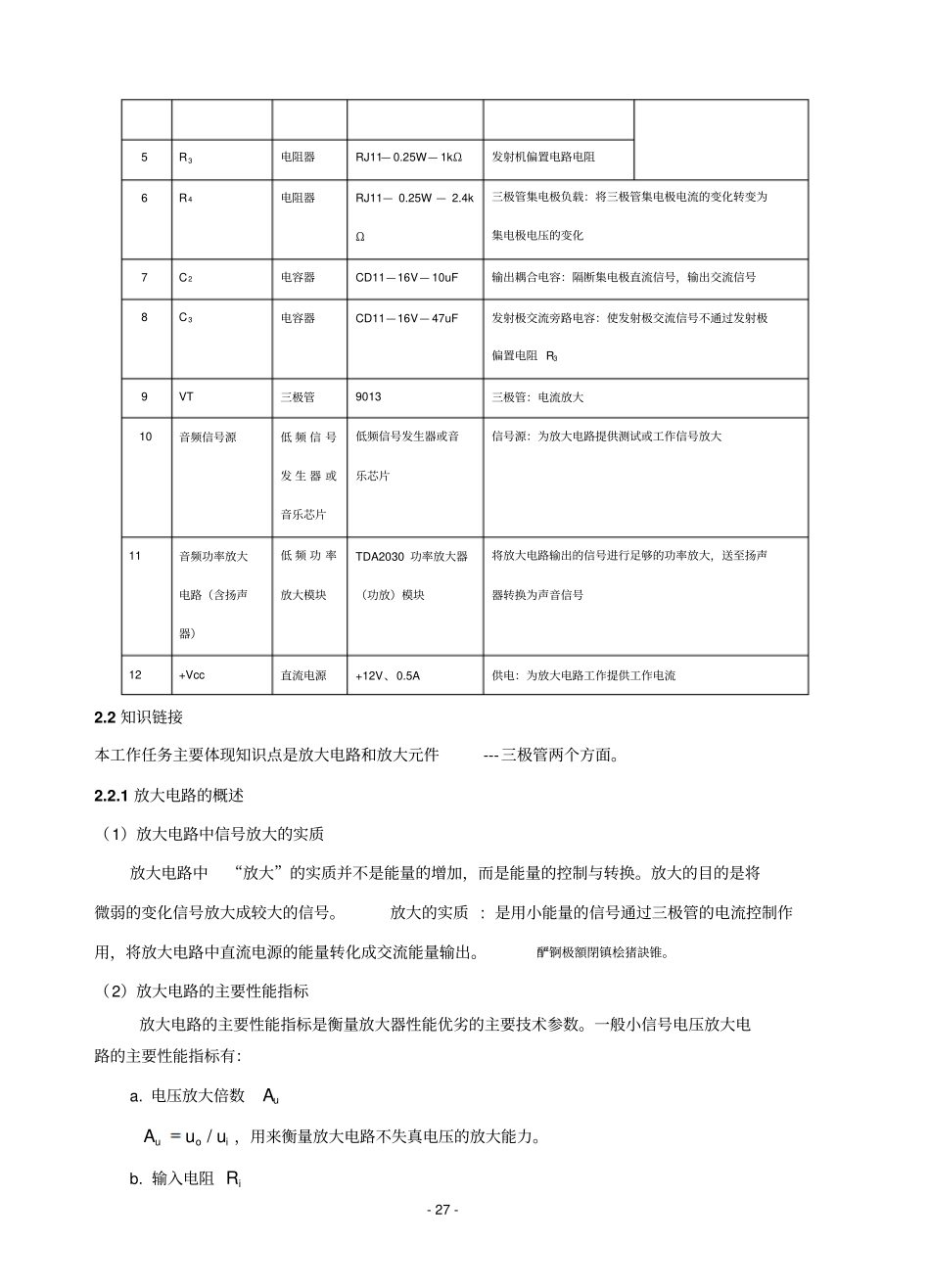

-25-项目二单管音频放大电路2.1项目描述放大电路的作用就是将小的或微弱的电信号（电压、电流、电功率）转换成较大的电信号。例如传声器工作时将声信号转变为电信号时的幅度一般只有几个毫伏，不足以推动较大功率的扬声器（喇叭）发声，只有经过扩音器放大后，将微弱的电信号转换成较大功率的电信号，才能送入扬声器发出较大的声音。矚慫润厲钐瘗睞枥庑赖。放大电路（如扩音器）一般主要由电压放大和功率放大两部分组成，先由电压放大电路将微弱的电信号放大去推动功率放大电路，再由功率放大电路输出足够的功率去推动执行元件（如扬声器）。聞創沟燴鐺險爱氇谴净。电压放大电路按构成的器件分，可分为分立器件放大电路和集成电路放大电路。2.1.1任务目标序号类别目标一知识点1.音频单管放大电路的组成及其主要性能指标2.三极管的结构、电路符号、类型、分类及其主要性能指标3.放大电路的一般组成与基本分析方法4.三极管固定偏置放大电路的基本组成与分析方法5.三极管工作点稳定放大电路的基本组成与分析方法6.放大电路的幅频特性二技能1.电阻的识别方法2.三极管资料查阅及其识别与选取方法3.放大电路的安装、调试及检修方法4.万用表、电压表、示波器的使用三职业素养学生的沟通能力及团队协作精神良好的职业道德质量、成本、安全、环保意识2.1.2项目学习情境：单管音频放大电路的制作与调试图2-1所示为单管音频放大电路原理图，该电路包括三极管直流偏置电路，信号输入、输出电路，负载电路，音频信号源，音频功率放大电路五部分。残骛楼諍锩瀨濟溆塹籟。-26-图2-1单管音频放大电路原理图（附）TDA2030功率放大器（功放）模块2.1.3电路元器件参数及功能单管音频放大电路（三极管共射放大电路）元器件参数及功能如下表所示。单管音频放大电路（三极管共射放大电路）元器件参数及功能如表序号元器件代号名称型号及参数功能1C1电容器CD11—16V—10uF输入耦合电容：隔断三极管基极直流偏执电流，输入信号源交流信号2R1电阻器RJ11—0.25W—20kΩ基极上偏置电路电阻共同为三极管提供合适、稳定的偏置电压3R2电阻器RJ11—0.25W—10kΩ基极下偏置电路电阻4RP电位器WS—1W—100kΩ基极上偏置电路电位器-27-5R3电阻器RJ11—0.25W—1kΩ发射机偏置电路电阻6R4电阻器RJ11—0.25W—2.4kΩ三极管集电极负载：将三极管集电极电流的变化转变为集电极电压的变化7C2电容器CD11—16V—10uF输出耦合电容：隔断集电极直流信号，输出交流信号8C3电容器CD11—16V—47uF发射极交流旁路电容：使发射极交流信号不通过发射极偏置电阻R39VT三极管9013三极管：电流放大10音频信号源低频信号发生器或音乐芯片低频信号发生器或音乐芯片信号源：为放大电路提供测试或工作信号放大11音频功率放大电路（含扬声器）低频功率放大模块TDA2030功率放大器（功放）模块将放大电路输出的信号进行足够的功率放大，送至扬声器转换为声音信号12+Vcc直流电源+12V、0.5A供电：为放大电路工作提供工作电流2.2知识链接本工作任务主要体现知识点是放大电路和放大元件---三极管两个方面。2.2.1放大电路的概述（1）放大电路中信号放大的实质放大电路中“放大”的实质并不是能量的增加，而是能量的控制与转换。放大的目的是将微弱的变化信号放大成较大的信号。放大的实质:是用小能量的信号通过三极管的电流控制作用，将放大电路中直流电源的能量转化成交流能量输出。酽锕极額閉镇桧猪訣锥。（2）放大电路的主要性能指标放大电路的主要性能指标是衡量放大器性能优劣的主要技术参数。一般小信号电压放大电路的主要性能指标有：a.电压放大倍数uAiouuuA/，用来衡量放大电路不失真电压的放大能力。b.输入电阻iR-28-iiiiuR/，即从放大电路输入端看进去的等效交流电阻。用来衡量电路对前级或信号源的影响强弱，iR越大，影响越小。c.输出电阻oRoooiuR/，即从放大电路输出端（断开电阻）看过去的等效交流电阻。用来衡量电路的带负载能力，oR越小，带负载能力越强。彈贸摄尔霁毙攬砖卤庑。d.最大输出幅值电压omUomU用来衡量放大电路最大信号输出电压的大小。e.频响特性表示放大电路与不同频率信号之间的相互关系，包括幅频特性和相频特性。（3）放...
