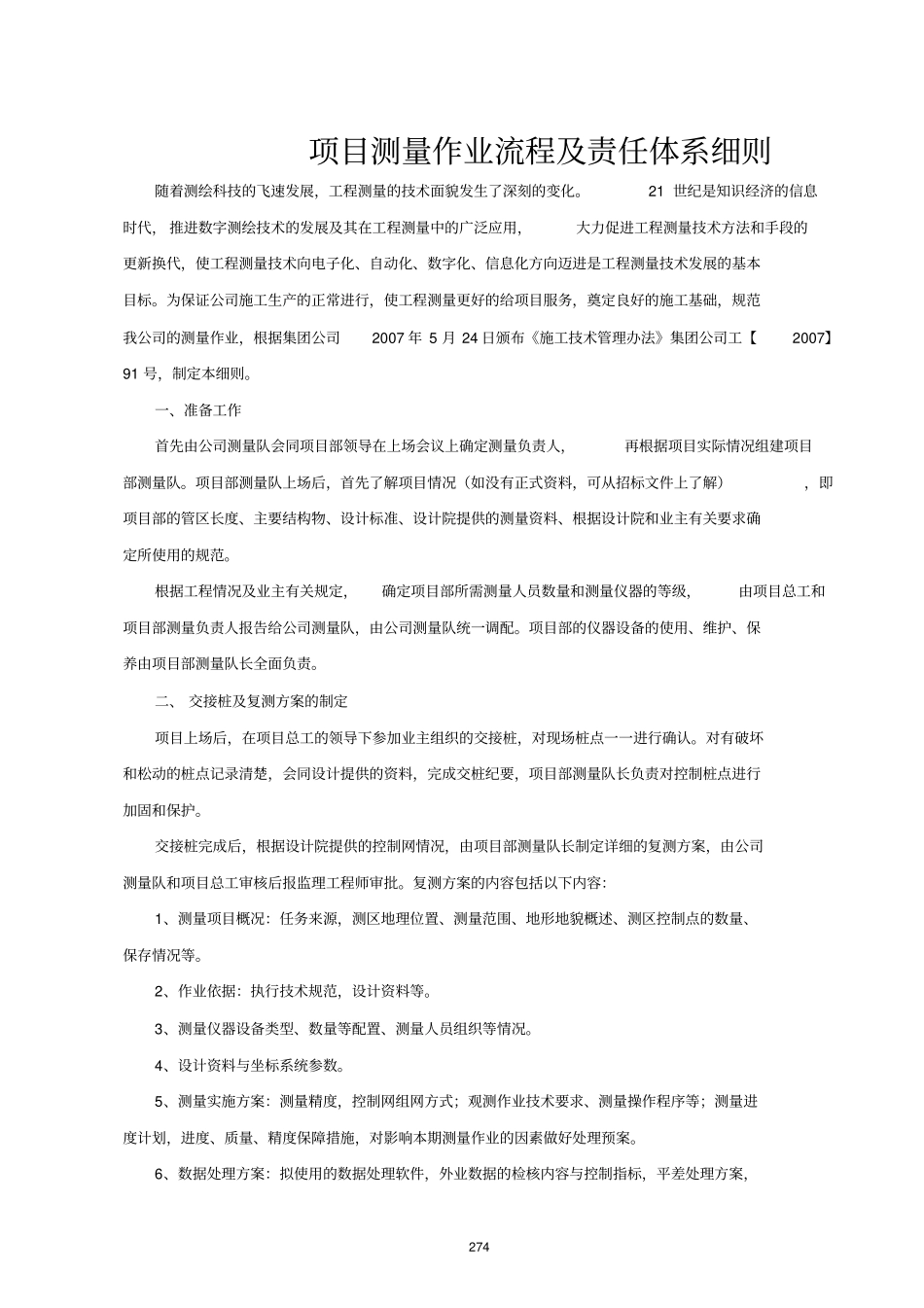

274项目测量作业流程及责任体系细则随着测绘科技的飞速发展，工程测量的技术面貌发生了深刻的变化。21世纪是知识经济的信息时代，推进数字测绘技术的发展及其在工程测量中的广泛应用，大力促进工程测量技术方法和手段的更新换代，使工程测量技术向电子化、自动化、数字化、信息化方向迈进是工程测量技术发展的基本目标。为保证公司施工生产的正常进行，使工程测量更好的给项目服务，奠定良好的施工基础，规范我公司的测量作业，根据集团公司2007年5月24日颁布《施工技术管理办法》集团公司工【2007】91号，制定本细则。一、准备工作首先由公司测量队会同项目部领导在上场会议上确定测量负责人，再根据项目实际情况组建项目部测量队。项目部测量队上场后，首先了解项目情况（如没有正式资料，可从招标文件上了解），即项目部的管区长度、主要结构物、设计标准、设计院提供的测量资料、根据设计院和业主有关要求确定所使用的规范。根据工程情况及业主有关规定，确定项目部所需测量人员数量和测量仪器的等级，由项目总工和项目部测量负责人报告给公司测量队，由公司测量队统一调配。项目部的仪器设备的使用、维护、保养由项目部测量队长全面负责。二、交接桩及复测方案的制定项目上场后，在项目总工的领导下参加业主组织的交接桩，对现场桩点一一进行确认。对有破坏和松动的桩点记录清楚，会同设计提供的资料，完成交桩纪要，项目部测量队长负责对控制桩点进行加固和保护。交接桩完成后，根据设计院提供的控制网情况，由项目部测量队长制定详细的复测方案，由公司测量队和项目总工审核后报监理工程师审批。复测方案的内容包括以下内容：1、测量项目概况：任务来源，测区地理位置、测量范围、地形地貌概述、测区控制点的数量、保存情况等。2、作业依据：执行技术规范，设计资料等。3、测量仪器设备类型、数量等配置、测量人员组织等情况。4、设计资料与坐标系统参数。5、测量实施方案：测量精度，控制网组网方式；观测作业技术要求、测量操作程序等；测量进度计划，进度、质量、精度保障措施，对影响本期测量作业的因素做好处理预案。6、数据处理方案：拟使用的数据处理软件，外业数据的检核内容与控制指标，平差处理方案，275起算基准数据的采用等。7、复测结果比较内容（包括坐标、距离、方位比较，测段高差、高程比较等）与限差指标、复测结论。8、提交成果资料清单。三、施工控制网的设计由于大部分设计院提供的控制网不能满足现场施工的需要，我们需要对设计提供的控制网进行加密（应该是在设计院提供的控制网复测完成后进行，根据实际情况可以和复测同步进行）。特大桥、1Km以上隧道都需要单独布设施工控制网，并纳入到整体控制网中。其余地段根据施工需要直接进行加密，一般控制网需布设成多边形闭合导线环。特大桥的控制网设计时，应尽量设计成以桥轴线为基线的多边形闭合导线环或大地四边形。高程控制网采用闭合水准线路，如需进行跨河水准，需进行单独的跨河水准设计。隧道洞外控制网根据隧道长度、的布置进行设计。隧道洞外控制网首选GPS控制网，由于GPS作业不受地形限制、不受通视条件的影响，已经广泛应用于隧道洞外控制网。如隧道长度较短，且通视条件较好时，可采用全站仪施做闭合导线环进行控制。高程控制网隧道进出口及横洞、斜井、竖井等应进行贯通联测。洞外控制网测量完成后应进行预计贯通误差的计算。以上工作由项目测量队长完成后报公司测量队审核。四、控制网复测复测方案监理工程师审批后，即可组织进行复测。复测前由项目部测量负责人对参加复测的人员进行技术交底及培训，主要是复测工作时的人员分工，总体的复测安排，每个人的操作程序及注意事项，现场原始数据的记录等等。检查仪器设备的状况，保证仪器设备处于良好状态。复测前应检查全站仪的棱镜常数、温度、气压改正、测量模式等仪器的参数设置是否正常，水准仪应检查i角是否满足规范要求，并做好记录。根据制定的复测方案进行复测，复测完成后编写复测报告并上报。复测报告的内容包括：平面控制网复测成果报告应包括以下内容：1工程概况、复测范围、设计控制网概况、测量时间等情况。2控制网测量网形...
