风电场升压站电气强制性条文执行记录VIP免费

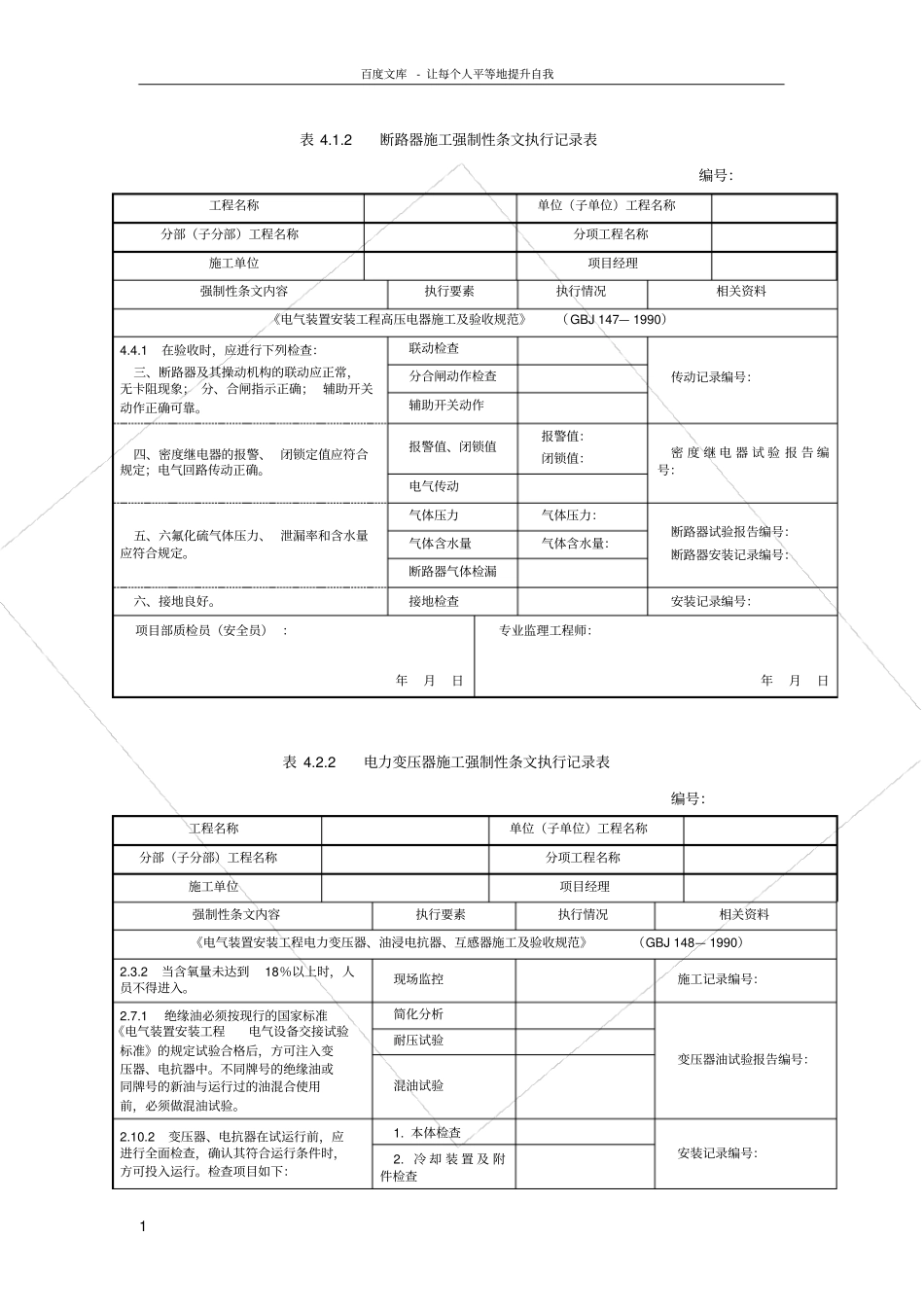

百度文库-让每个人平等地提升自我1表4.1.2断路器施工强制性条文执行记录表编号：工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程高压电器施工及验收规范》（GBJ147—1990）4.4.1在验收时，应进行下列检查：三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。联动检查传动记录编号：分合闸动作检查辅助开关动作四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。报警值、闭锁值报警值：闭锁值：密度继电器试验报告编号：电气传动五、六氟化硫气体压力、泄漏率和含水量应符合规定。气体压力气体压力：断路器试验报告编号：断路器安装记录编号：气体含水量气体含水量：断路器气体检漏六、接地良好。接地检查安装记录编号：项目部质检员（安全员）：年月日专业监理工程师：年月日表4.2.2电力变压器施工强制性条文执行记录表编号：工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148—1990）2.3.2当含氧量未达到18％以上时，人员不得进入。现场监控施工记录编号：2.7.1绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。简化分析变压器油试验报告编号：耐压试验混油试验2.10.2变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：1.本体检查安装记录编号：2.冷却装置及附件检查百度文库-让每个人平等地提升自我2一、本体、冷却装置及所有附件应无缺陷，且不渗油。3.整体密封检查五、事故排油设施应完好，消防设施齐全。事故排油及消防设施通水试验记录：消防设施检查记录：七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地安装记录编号：电流互感器备用二次端子短接接地套管顶部结构的接触及密封项目部质检员（安全员）：年月日专业监理工程师：年月日表4.2.2电力变压器施工强制性条文执行记录表编号：工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148—1990）九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。分接头位置安装记录编号：试验报告编号：有载调压切换装置十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。试验项目试验报告定值单号：传动试验记录编号：保护定值传动试验项目部质检员（安全员）：年月日专业监理工程师：年月日百度文库-让每个人平等地提升自我3表4.3.2母线施工强制性条文执行记录表编号：工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行内容执行情况相关资料《电气装置安装工程母线装置施工及验收规范》（GBJ149—1990）2.4.9母线施焊前，焊工必须经过考试合格。资格证资格证号：考试合格证号：考试合格证项目部质检员（安全员）：年月日专业监理工程师：年月日表5.0.2电缆施工强制性条文执行记录表编号：工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行内容执行情况相关资料《电气装置安装工程电缆线路施工及验收规范》（GB50168—2006）4.2.9金属电缆支架全长均应有良好的接地。全长接地电缆支架（桥架）验收记录编号：5.2.6直埋电缆在直线段每隔50m～100m...
