风电场铁塔基础施工作业指导书-4讲解VIP免费

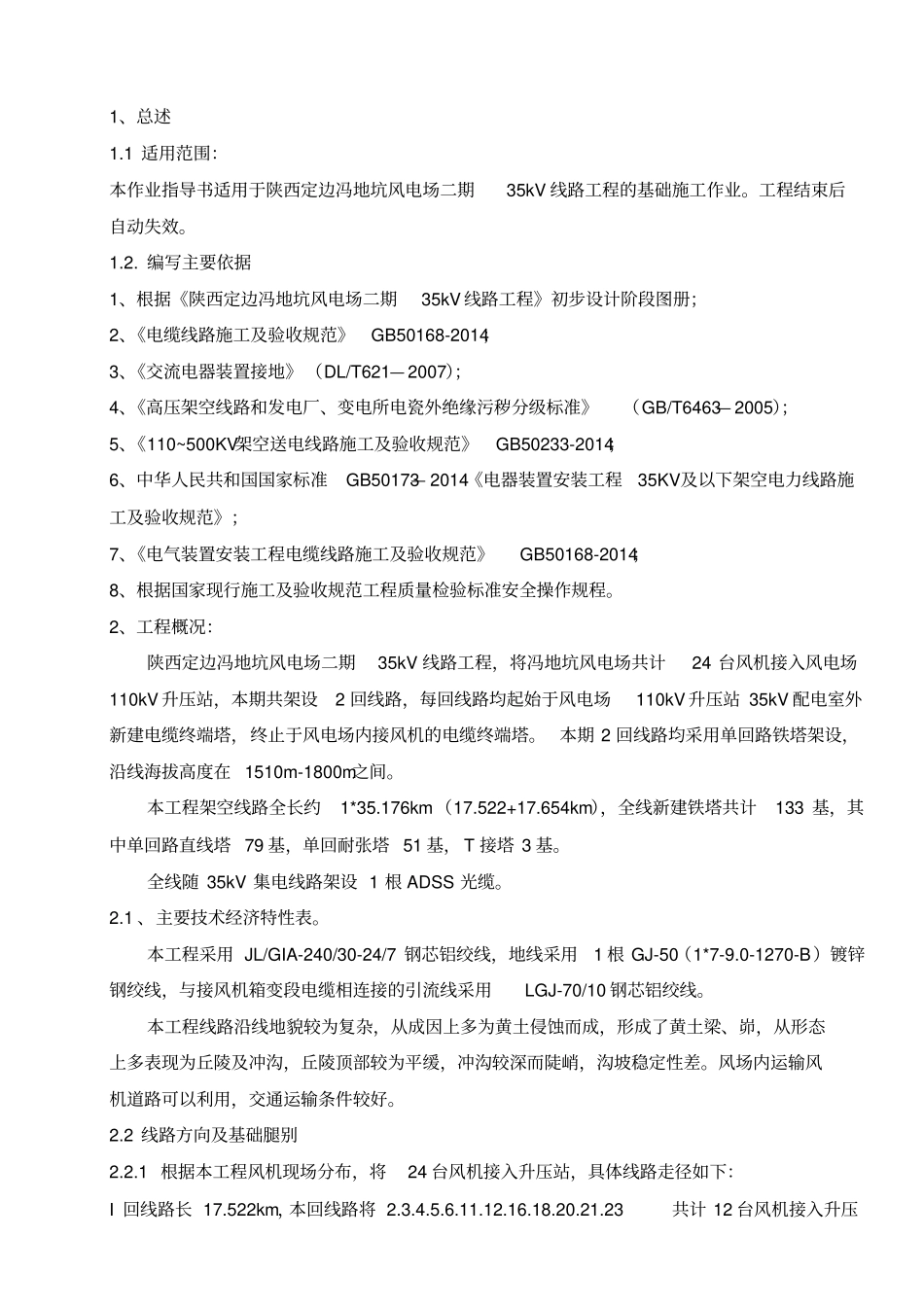

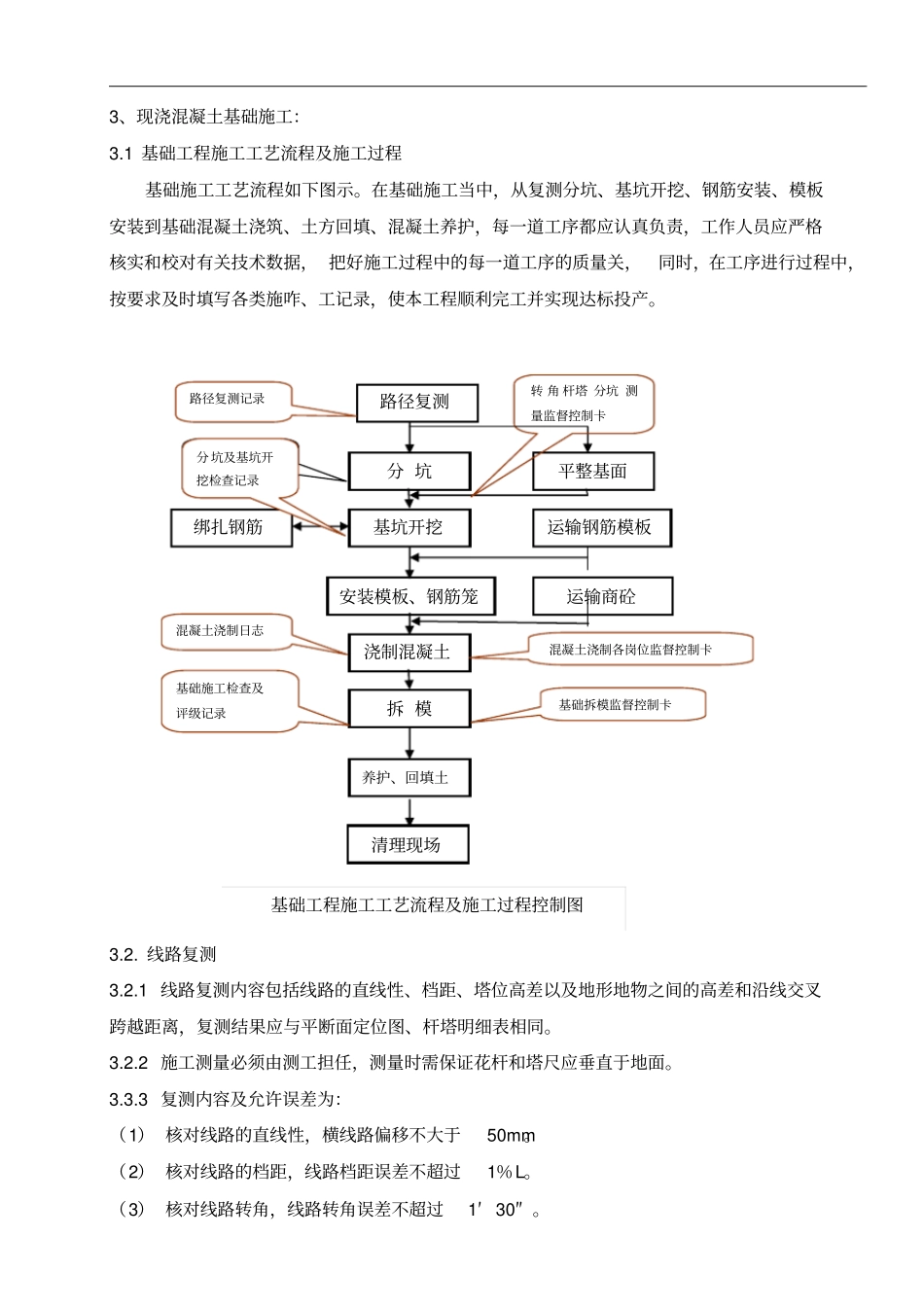

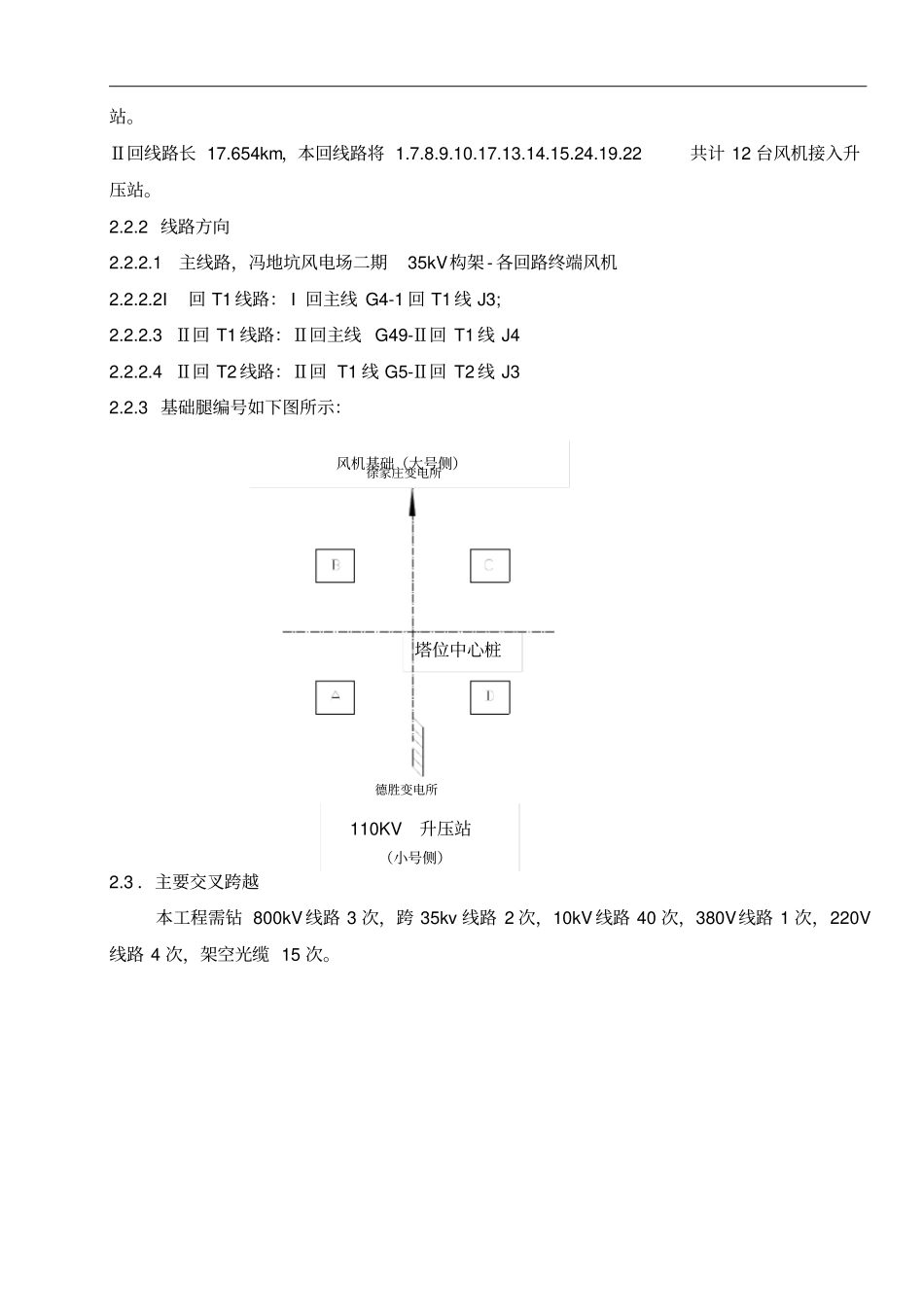

1、总述1.1适用范围：本作业指导书适用于陕西定边冯地坑风电场二期35kV线路工程的基础施工作业。工程结束后自动失效。1.2.编写主要依据1、根据《陕西定边冯地坑风电场二期35kV线路工程》初步设计阶段图册；2、《电缆线路施工及验收规范》GB50168-2014；3、《交流电器装置接地》（DL/T621—2007）；4、《高压架空线路和发电厂、变电所电瓷外绝缘污秽分级标准》（GB/T6463—2005）；5、《110~500KV架空送电线路施工及验收规范》GB50233-2014；6、中华人民共和国国家标准GB50173—2014《电器装置安装工程35KV及以下架空电力线路施工及验收规范》；7、《电气装置安装工程电缆线路施工及验收规范》GB50168-2014；8、根据国家现行施工及验收规范工程质量检验标准安全操作规程。2、工程概况：陕西定边冯地坑风电场二期35kV线路工程，将冯地坑风电场共计24台风机接入风电场110kV升压站，本期共架设2回线路，每回线路均起始于风电场110kV升压站35kV配电室外新建电缆终端塔，终止于风电场内接风机的电缆终端塔。本期2回线路均采用单回路铁塔架设，沿线海拔高度在1510m-1800m之间。本工程架空线路全长约1*35.176km（17.522+17.654km），全线新建铁塔共计133基，其中单回路直线塔79基，单回耐张塔51基，T接塔3基。全线随35kV集电线路架设1根ADSS光缆。2.1、主要技术经济特性表。本工程采用JL/GIA-240/30-24/7钢芯铝绞线，地线采用1根GJ-50（1*7-9.0-1270-B）镀锌钢绞线，与接风机箱变段电缆相连接的引流线采用LGJ-70/10钢芯铝绞线。本工程线路沿线地貌较为复杂，从成因上多为黄土侵蚀而成，形成了黄土梁、峁，从形态上多表现为丘陵及冲沟，丘陵顶部较为平缓，冲沟较深而陡峭，沟坡稳定性差。风场内运输风机道路可以利用，交通运输条件较好。2.2线路方向及基础腿别2.2.1根据本工程风机现场分布，将24台风机接入升压站，具体线路走径如下：I回线路长17.522km，本回线路将2.3.4.5.6.11.12.16.18.20.21.23共计12台风机接入升压站。Ⅱ回线路长17.654km，本回线路将1.7.8.9.10.17.13.14.15.24.19.22共计12台风机接入升压站。2.2.2线路方向2.2.2.1主线路，冯地坑风电场二期35kV构架-各回路终端风机2.2.2.2I回T1线路：I回主线G4-1回T1线J3;2.2.2.3Ⅱ回T1线路：Ⅱ回主线G49-Ⅱ回T1线J42.2.2.4Ⅱ回T2线路：Ⅱ回T1线G5-Ⅱ回T2线J32.2.3基础腿编号如下图所示：2.3．主要交叉跨越本工程需钻800kV线路3次，跨35kv线路2次，10kV线路40次，380V线路1次，220V线路4次，架空光缆15次。塔位中心桩110KV升压站（小号侧）风机基础（大号侧）徐家庄变电所德胜变电所路径复测分坑基坑开挖安装模板、钢筋笼浇制混凝土拆模养护、回填土绑扎钢筋平整基面运输钢筋模板运输商砼清理现场3、现浇混凝土基础施工：3.1基础工程施工工艺流程及施工过程基础施工工艺流程如下图示。在基础施工当中，从复测分坑、基坑开挖、钢筋安装、模板安装到基础混凝土浇筑、土方回填、混凝土养护，每一道工序都应认真负责，工作人员应严格核实和校对有关技术数据，把好施工过程中的每一道工序的质量关，同时，在工序进行过程中，按要求及时填写各类施咋、工记录，使本工程顺利完工并实现达标投产。3.2.线路复测3.2.1线路复测内容包括线路的直线性、档距、塔位高差以及地形地物之间的高差和沿线交叉跨越距离，复测结果应与平断面定位图、杆塔明细表相同。3.2.2施工测量必须由测工担任，测量时需保证花杆和塔尺应垂直于地面。3.3.3复测内容及允许误差为：（1）核对线路的直线性，横线路偏移不大于50mm。（2）核对线路的档距，线路档距误差不超过1％L。（3）核对线路转角，线路转角误差不超过1′30″。基础工程施工工艺流程及施工过程控制图路径复测记录分坑及基坑开挖检查记录转角杆塔分坑测量监督控制卡混凝土浇制日志混凝土浇制各岗位监督控制卡基础施工检查及评级记录基础拆模监督控制卡（4）核对塔位及交叉跨越物高程，误差不超过0.5m。3.3.4复测中如发现超过上述误差范围的，要及时向项目部汇报，不得自行处理或隐瞒不报。3.3基础分坑3.3.1基础分坑前必须按《杆塔明细表》、《基础图分坑》核对杆塔型号、呼称高、基础型号、地脚螺栓规格及根...
