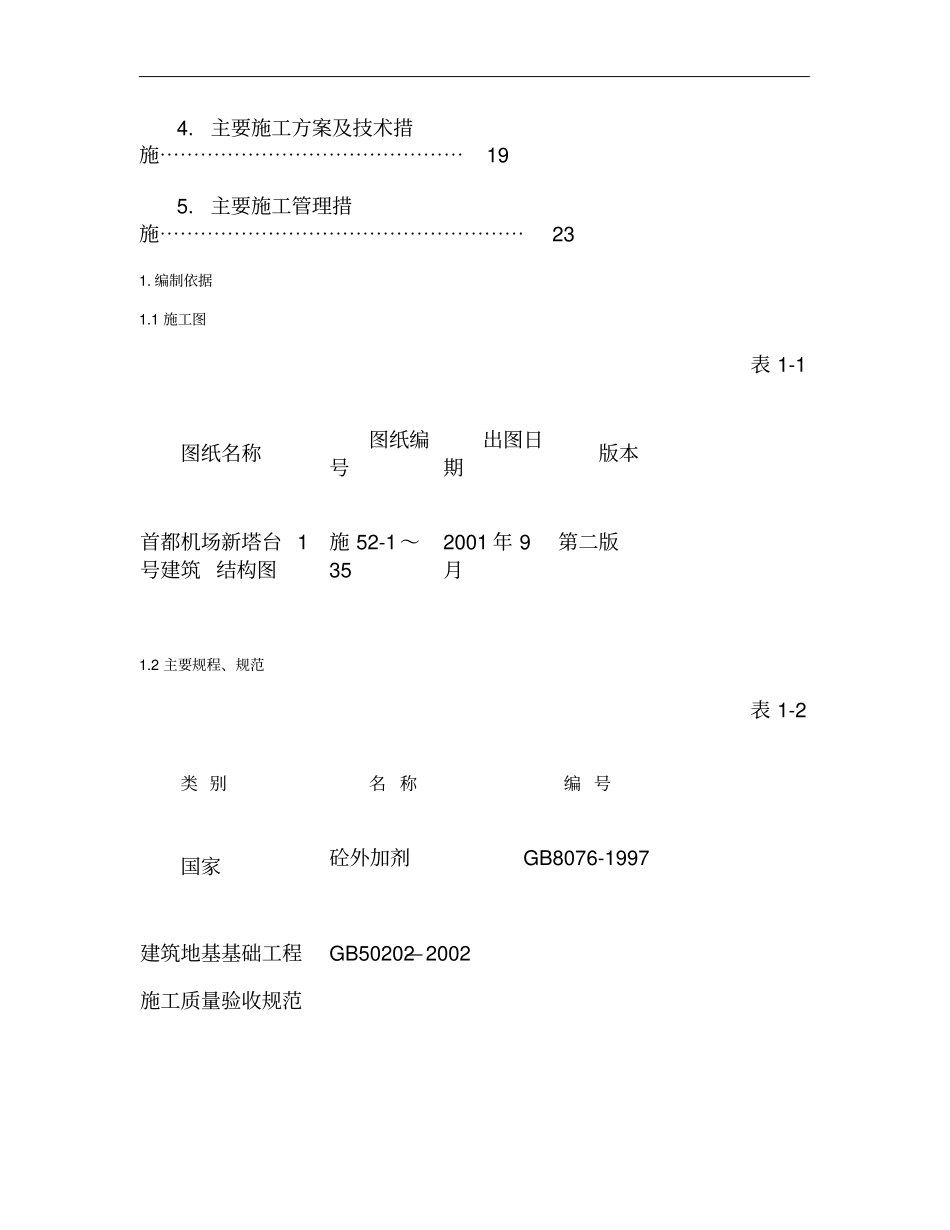

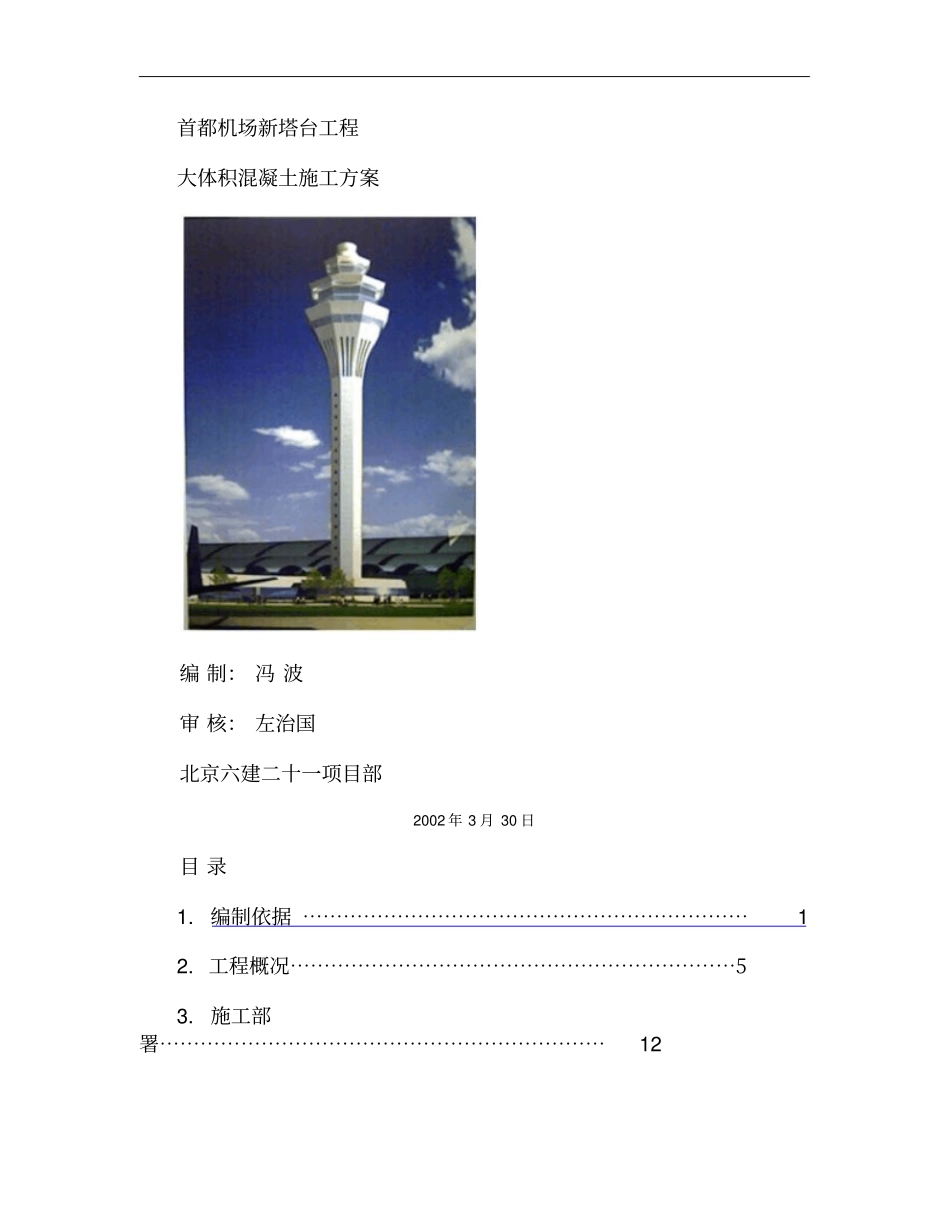

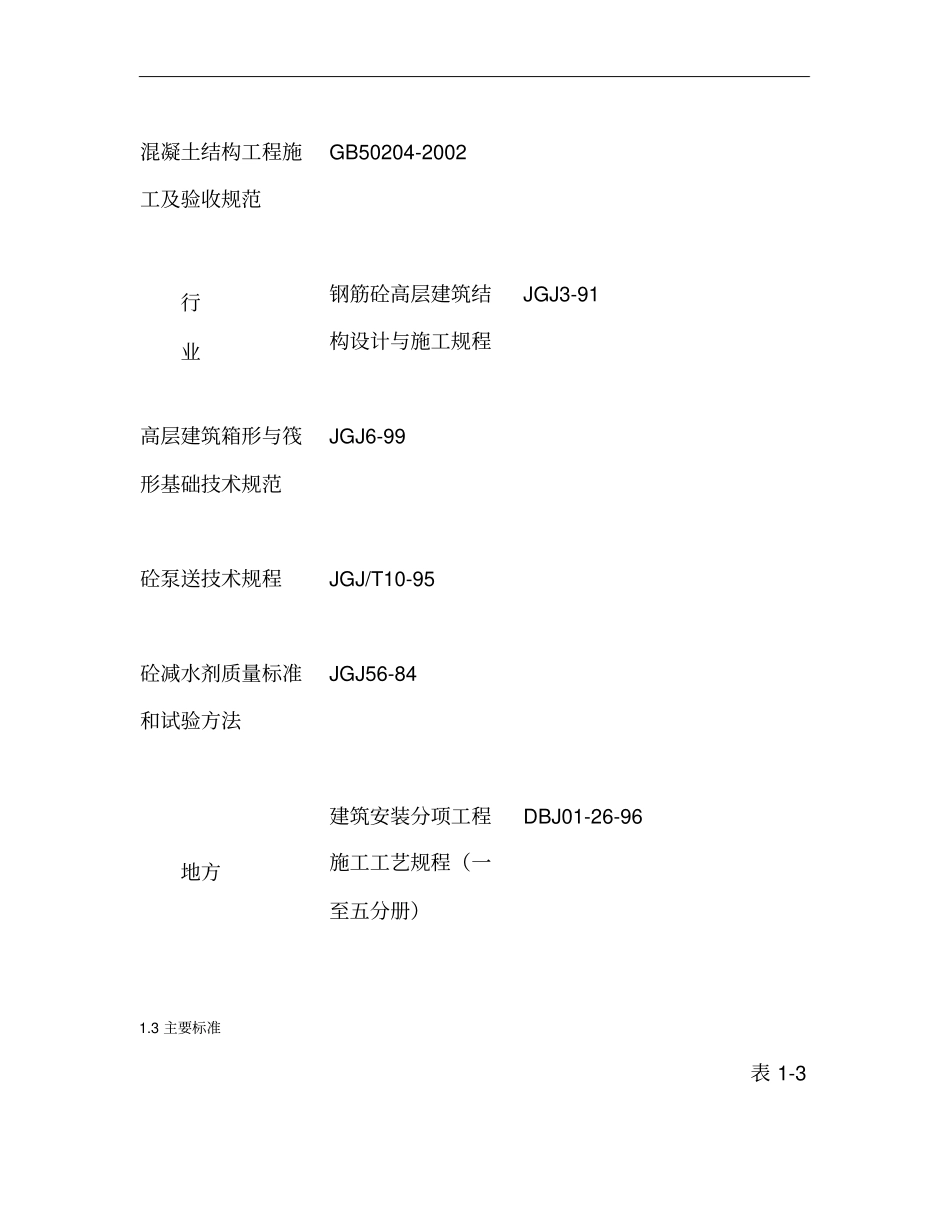

首都机场新塔台工程大体积混凝土施工方案编制：冯波审核：左治国北京六建二十一项目部2002年3月30日目录1.编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.主要施工方案及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195.主要施工管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯231.编制依据1.1施工图表1-1图纸名称图纸编号出图日期版本首都机场新塔台1号建筑结构图施52-1～352001年9月第二版1.2主要规程、规范表1-2类别名称编号国家砼外加剂GB8076-1997建筑地基基础工程施工质量验收规范GB50202—2002混凝土结构工程施工及验收规范GB50204-2002行业钢筋砼高层建筑结构设计与施工规程JGJ3-91高层建筑箱形与筏形基础技术规范JGJ6-99砼泵送技术规程JGJ/T10-95砼减水剂质量标准和试验方法JGJ56-84地方建筑安装分项工程施工工艺规程（一至五分册）DBJ01-26-961.3主要标准表1-3类别名称编号国家建筑安装工程质量检验评定统一标准GBJ50300-2001砼质量控制标准GB50164-92行业普通砼用砂质量标准及检验方法JGJ52-92普通砼用碎石或卵石质量标准及检验方法JGJ53-92砼泵送剂JC473-92（96）1.4主要图集表1-4图集名称编号建筑物抗震构造详图97G329系列建筑构造通用图集88J系列1.5主要法规表1-5名称编号北京市建设工程施工现场消防安全管理规定北京市人民政府第84号令建筑工程质量管理条例国务院令第279号北京市建设工程施工现场环境保护工作基（91）京建施字第126号本标准北京市建设工程施工试验实行有见证取样和送检制度的暂行规定京建法（19997）172号关于《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的补充通知京建法（1998）50号房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建[2000]211号预防砼工程碱集料反应技术管理规定京TY5-99北京市计量监督管理规定北京市人民政府令第79号北京市有关施工现场文北京市人民政府令明施工规定第72号2.工程概况：拟建交通指挥塔呈正八边形,为一级建筑物,地下两层；地上首层设有单层裙房，呈扇形布置,层高4.5米；地下二层层高为3.9m，地下一层及首层层高为5.2m，标准层层高为9.0m。基础为大体积混凝土结构，原基础桩在垫层上施工，所以垫层由原10mm厚改为200mm厚的钢筋混凝土板，砼标号为C20，垫层砼按桩位图及桩位线预留桩孔，垫层为半径11.2m的圆形。基础底板为半径11m、厚2m的圆形板，面积380m2，砼标号为C40/P12抗渗砼，方量900m3。2.1建筑设计概况：表2-2序号项目内容1建筑功能信号、指挥2使用功能地下二层人防层地下一层电梯机房、配线机房、水泵房等首层办公室、值班室、监控室等71.2～85.1m办公室、空调机房、辅助管制层、设备间、训练室、休息室、UPS室、明室检修环等。3建筑面积（m2）总建筑面积m22885.5场地面积m24522地下建筑面积672.5地上建筑面积2213占地面积m28924建筑层高（m）地下部分层高（m）地下二层3.9地下一层5.2基底标高（m）底板底-11.13基坑底标高（m）-11.332.2结构设计概况：表2-3序号项目内容1结构形式基础结构形式筒体部分为端承桩及现浇钢筋混凝土箱形基础，裙房部分为独立基础主体结构形式筒体钢筋混凝土剪力墙结构，裙房为框架结构5混凝土强度等级C10垫层C25裙房结构、独立柱基础C30桩基C40/P地下结构C40地上筒体结构6抗震等级工程设防烈度八度抗震等级一级2.3施工特点:本工程基础为大体积混凝土结构，故必须对砼三材、钢筋、模板及保护层、浇筑、养护等各材料及工序质量进行严格控制；并且因结构重心较高,必须相应加强测量放线的精度及基槽、基础混凝土施工的质量要求。施工时应特别密切注意砼的浇筑、振捣密实及养护。3.施工部署：3.1.基础施工于2002年3月上旬完成，工期为88天，基础回填土于2002年4月初完成。3.2本工程砼全部适用预拌砼供应。在预拌砼供应合同中要明确本工程清水砼的技术要求。预拌砼生产厂家要根据本工程要求的外墙清水砼的质量要求，按有关规范规定始终使用同一品种源材料。并于供应前优化砼配合比，施工现场根据优化后的砼配合比制作模拟试件，...
