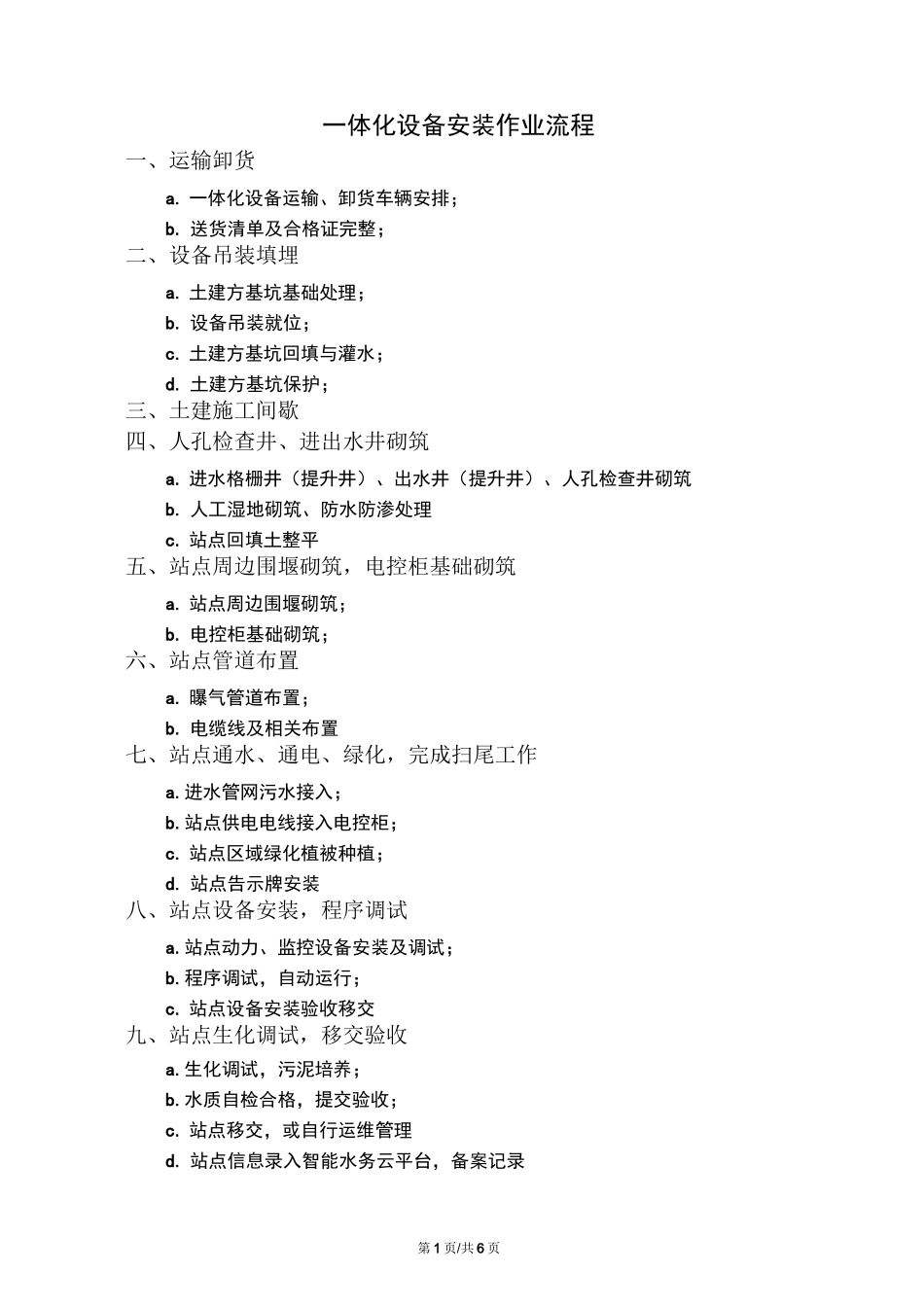

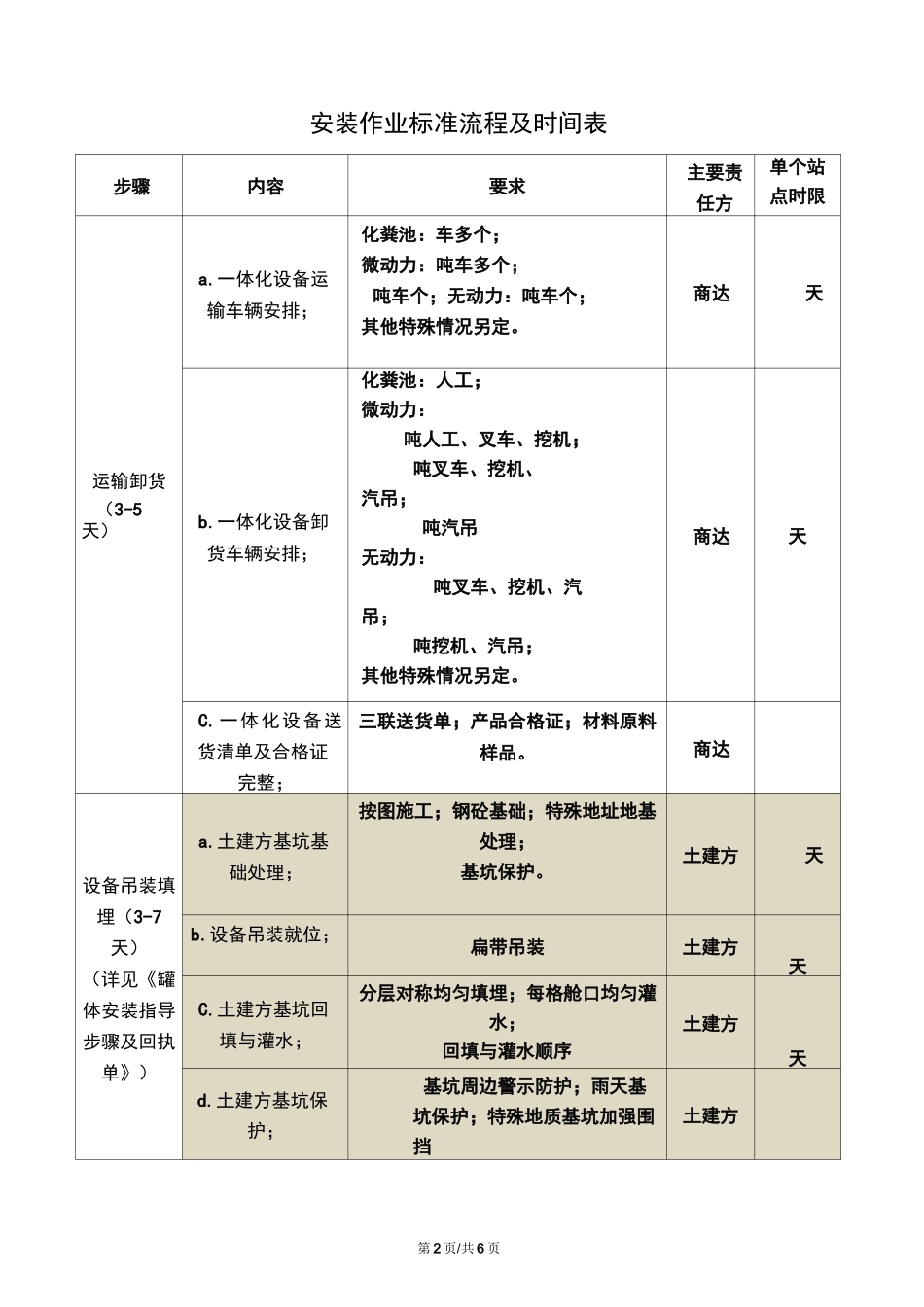

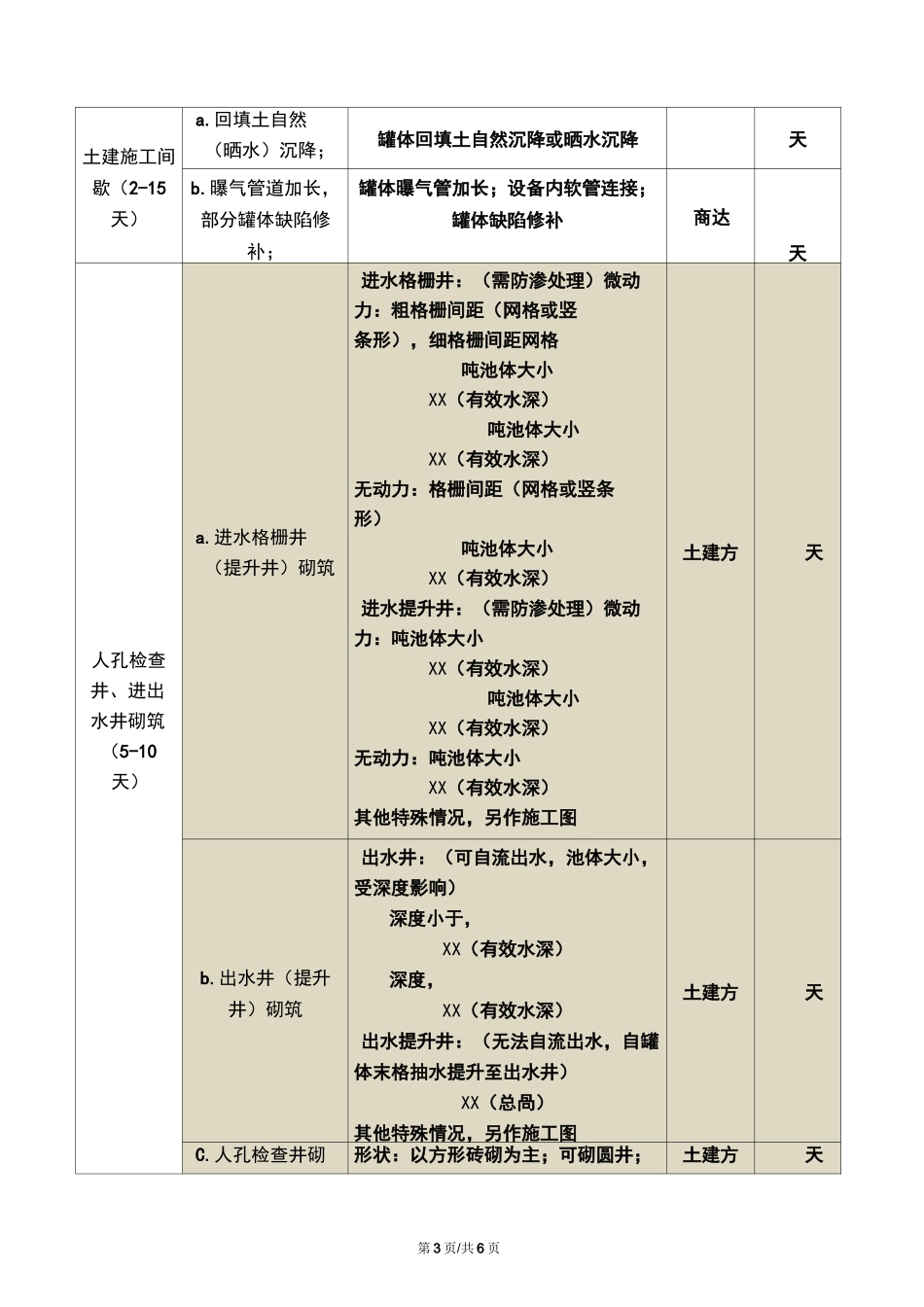

第1页/共6页一体化设备安装作业流程一、运输卸货a.一体化设备运输、卸货车辆安排；b.送货清单及合格证完整；二、设备吊装填埋a.土建方基坑基础处理；b.设备吊装就位；c.土建方基坑回填与灌水；d.土建方基坑保护；三、土建施工间歇四、人孔检查井、进出水井砌筑a.进水格栅井（提升井）、出水井（提升井）、人孔检查井砌筑b.人工湿地砌筑、防水防渗处理c.站点回填土整平五、站点周边围堰砌筑，电控柜基础砌筑a.站点周边围堰砌筑；b.电控柜基础砌筑；六、站点管道布置a.曝气管道布置；b.电缆线及相关布置七、站点通水、通电、绿化，完成扫尾工作a.进水管网污水接入；b.站点供电电线接入电控柜；c.站点区域绿化植被种植；d.站点告示牌安装八、站点设备安装，程序调试a.站点动力、监控设备安装及调试；b.程序调试，自动运行；c.站点设备安装验收移交九、站点生化调试，移交验收a.生化调试，污泥培养；b.水质自检合格，提交验收；c.站点移交，或自行运维管理d.站点信息录入智能水务云平台，备案记录第2页/共6页安装作业标准流程及时间表步骤内容要求主要责任方单个站点时限运输卸货（3-5天）a.一体化设备运输车辆安排；化粪池：车多个；微动力：吨车多个；吨车个；无动力：吨车个；其他特殊情况另定。商达天b.一体化设备卸货车辆安排；化粪池：人工；微动力：吨人工、叉车、挖机；吨叉车、挖机、汽吊；吨汽吊无动力：吨叉车、挖机、汽吊；吨挖机、汽吊；其他特殊情况另定。商达天C.一体化设备送货清单及合格证完整；三联送货单；产品合格证；材料原料样品。商达设备吊装填埋（3-7天）（详见《罐体安装指导步骤及回执单》）a.土建方基坑基础处理；按图施工；钢砼基础；特殊地址地基处理；基坑保护。土建方天b.设备吊装就位；扁带吊装土建方天C.土建方基坑回填与灌水；分层对称均匀填埋；每格舱口均匀灌水；回填与灌水顺序土建方天d.土建方基坑保护；基坑周边警示防护；雨天基坑保护；特殊地质基坑加强围挡土建方第3页/共6页土建施工间歇（2-15天）a.回填土自然（晒水）沉降；罐体回填土自然沉降或晒水沉降天b.曝气管道加长，部分罐体缺陷修补；罐体曝气管加长；设备内软管连接；罐体缺陷修补商达天人孔检查井、进出水井砌筑（5-10天）a.进水格栅井（提升井）砌筑进水格栅井：（需防渗处理）微动力：粗格栅间距（网格或竖条形），细格栅间距网格吨池体大小XX（有效水深）吨池体大小XX（有效水深）无动力：格栅间距（网格或竖条形）吨池体大小XX（有效水深）进水提升井：（需防渗处理）微动力：吨池体大小XX（有效水深）吨池体大小XX（有效水深）无动力：吨池体大小XX（有效水深）其他特殊情况，另作施工图土建方天b.出水井（提升井）砌筑出水井：（可自流出水，池体大小，受深度影响）深度小于，XX（有效水深）深度，XX（有效水深）出水提升井：（无法自流出水，自罐体末格抽水提升至出水井）XX（总咼）其他特殊情况，另作施工图土建方天C.人孔检查井砌形状：以方形砖砌为主；可砌圆井；土建方天第4页/共6页筑可整体现浇；大小：X为主，单墙预留孔：第、、、格砖砌井上沿同一侧预留X线管口定制：内嵌安全网挂钩d.人工湿地砌筑土建人工湿地：（现浇为主，防渗处理）面积数量吨数大小，深度。玻璃钢一体化成品人工湿地：每片XX,面积面积数量》吨数大小（砖墙围挡，具体方法见图纸）土建方天e.站点回填土整平罐体顶部回填土整平周边建筑垃圾清理土建方天站点周边围堰砌筑，电控柜基础砌筑（1-1.5天）a.站点周边围堰砌筑；高度以内，单墙；高度以上，墙；预农田、池塘等，需石块基础或加筋土建方天b.电控柜基础砌筑；微动力吨，XX微动力吨，XX位置：在围堰四角处或居中土建方天C.站点周边环境整治站点围堰内覆土至井盖齐平；站点外围建造垃圾清理；土建方天站点管道布置（0.5-1天）a.曝气管道布置；第、格曝气管各自安装活接球阀后，汇合至基础侧边，待接入设备管道：管外置回流管：管，钢丝管接至水泵口商达天b.电缆线及相关布置回流泵：X电缆线，线管提升泵：X电缆线，X浮球信号线，共用线管商达天站点通水、通电、绿化，完成扫尾工作a.进水管网污水接入；格栅井进水口管底略高于出水口；出水...
