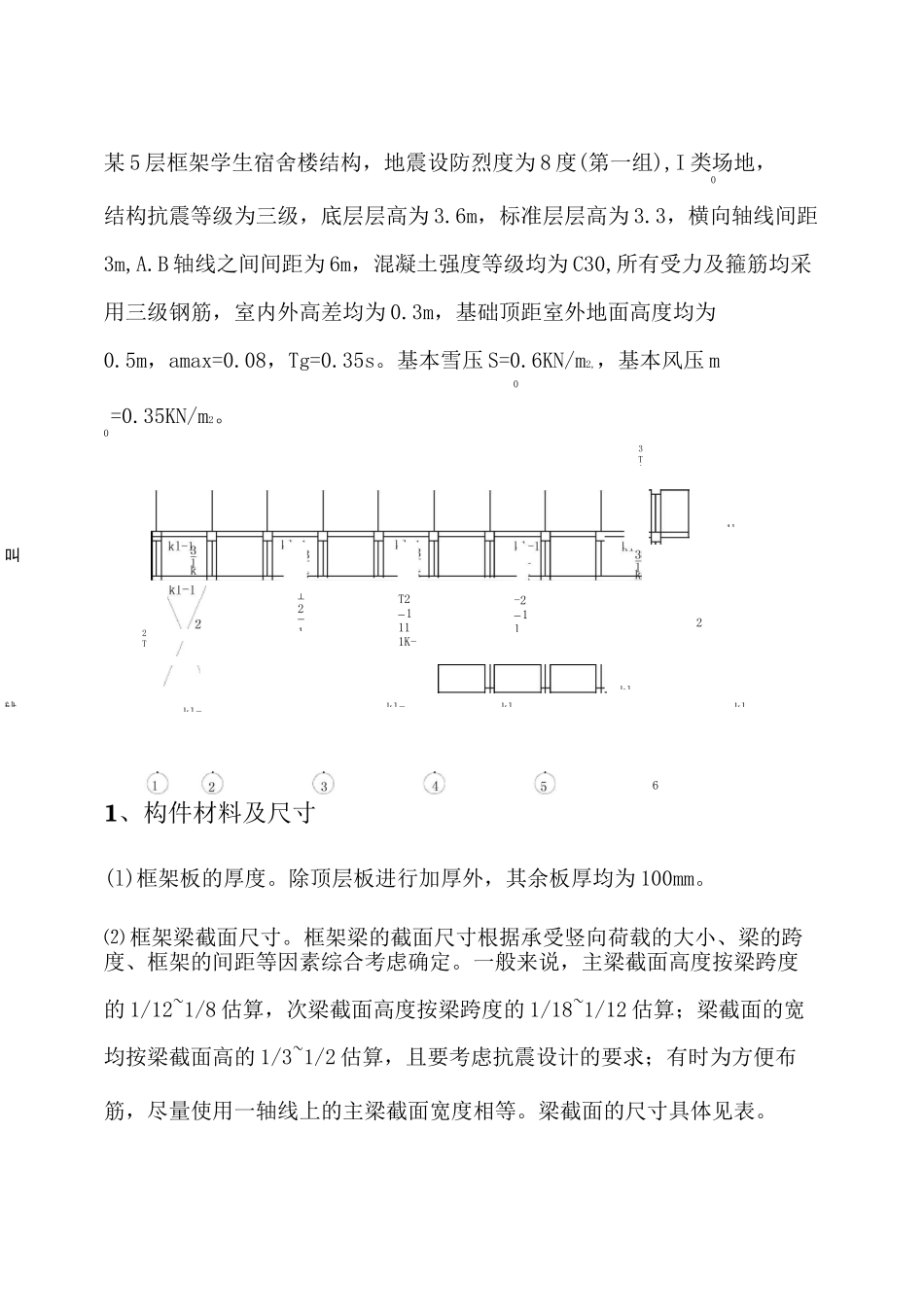

高层建筑结构课程设-2T^131八-T±k13Ti-T±叫-kl-丄2一1T2一1111K-1—-2一112一让kl-klklkl6某5层框架学生宿舍楼结构，地震设防烈度为8度(第一组),I类场地，0结构抗震等级为三级，底层层高为3.6m，标准层层高为3.3，横向轴线间距3m,A.B轴线之间间距为6m，混凝土强度等级均为C30,所有受力及箍筋均采用三级钢筋，室内外高差均为0.3m，基础顶距室外地面高度均为0.5m，amax=0.08，Tg=0.35s。基本雪压S=0.6KN/m2,，基本风压m0=0.35KN/m2。01、构件材料及尺寸(l)框架板的厚度。除顶层板进行加厚外，其余板厚均为100mm。⑵框架梁截面尺寸。框架梁的截面尺寸根据承受竖向荷载的大小、梁的跨度、框架的间距等因素综合考虑确定。一般来说，主梁截面高度按梁跨度的1/12~1/8估算，次梁截面高度按梁跨度的1/18~1/12估算；梁截面的宽均按梁截面高的1/3~1/2估算，且要考虑抗震设计的要求；有时为方便布筋，尽量使用一轴线上的主梁截面宽度相等。梁截面的尺寸具体见表。3T^1k-kl梁截面尺寸层次混凝土强度等级横梁（b*h）纵梁（b*h）次梁（b*h）AB跨BC跨、CD跨横向纵向1~5C30300*600300*400250*550250*500250*450⑶框架柱的截面尺寸。边柱：Ac^GnSBW/[卩c]f=12*103*5*6*3*1.25*1.1/0.85*14.3=1.22*105mm2c中柱：Ac^GnSBW/[卩c]f=12*103*5*6*4.2*1.25*1/0.85*14.3=1.56*105mm2c为了方便计算与施工以及满足刚度要求，柱截面设为正方形，通长等截面，所有柱的截面尺寸取为500mm*500mm。2、框架侧移刚度计算2.1框架结构计算简图基础选择独立基础，根据地质资料，基础埋深在黏土层，埋深为2.6m。由于底层柱较长，为了满足抗侧刚度的要求，在室内地面以下0.5m处设置地圈梁，因此底层柱高为h=3.3+0.5-0.1=3.8m。结构计算简图如图：2.2梁柱线刚度计算梁的线刚度i二El/1其中，Ec为混凝土弹性模量；l为梁的计算跨度；Ibcb0b为梁截面惯性矩。本结构为现浇式楼板，故考虑楼板的影响，梁的线刚度计算过程见下表；横梁线刚度i计算表b层次类别Ec/(*104N/mm2)b/mbmh/mbmI/(*109m0m)l/mm(EI/l)/c0(*1010N*mm)(1.5EI/l)/0(*1010N*mm)(2EI/l)c0/(*1010N*mm)1边横梁AB跨3.03006005.460002.74.055.4CD跨3.03004001.630001.62.43.2走道梁BC跨3.03004001.624002342~5边横AB跨3.03006005.460002.74.055.4梁C3.03004001.63001.62.43.2跨0走道梁跨3.03004001.6240234柱的线刚度i=EI/h其中I为柱的截面惯性矩，h为框架柱的计算高度。ccc0c柱的线刚度计算过程见下表；柱线刚度i计算表c类别层次Ec/(*104N/mm2)h/mmb/mmCh/mmcI/(*109mm4)c锂丄巾)/(*101oN*mm)Z-11338005005005.2084.342~5333005005005.2084.572.2柱侧移刚度D值计算柱的侧移刚度D值按式（5T4）计算，式中a为柱侧移刚度修正系数，它反映了节点转动降低了柱的抗侧移能力，根据框架结构的不同层次和不同位置确定梁柱线刚度比K,从而确定a的值，进而求得不同位置柱的抗侧移刚度D值。再将不同情况下同层框架柱侧移刚度相加，即得框架各层间i总侧移刚度工D的值。再将不同情况下同层框架柱侧移刚度相加，即得框i架各层间总侧移刚度工D,具体过程见下表；i层次位置KaD工D2~5中框架边柱A20.590.2311582139490A3~A60.590.2311582C2~C50.440.189064D60.350.157554中框架中柱B20.770.2814100B3~B60.770.2814100C60.350.157554边框架边柱A10.590.2311582A70.590.2311582C10.440.189064D70.350.157554边框架B10.770.2814100中柱B70.770.2814100C70.350.1575541中框架边柱A20.620.2411477138687A3~A60.620.2411477C2~C50.460.199087D60.370.167652中框架中柱B20.540.2210521B3~B60.540.2210521C60.420.178130边框架边柱A10.620.2411477A70.620.2411477C10.460.199087D70.370.167652边框架中柱B10.540.2210521B70.540.2210521C70.460.199087由表可见，工D/工D=1/2=3〉0.7,所以该框架结构为规则框架。3.重力荷载代表值计算重力荷载代表值计算包括屋面及楼面永久荷载标准值、屋面及楼面可变荷载标准值、梁柱重力荷载以及墙体重力荷载的计算。下面分别从这几个方面进行计算。3.1屋面及楼面永久荷载标准值屋面（不上人）：30mm厚细石混凝土保护层22X0.03=0.66kN/m2三毡四油防水层0.4kN/m220m...
