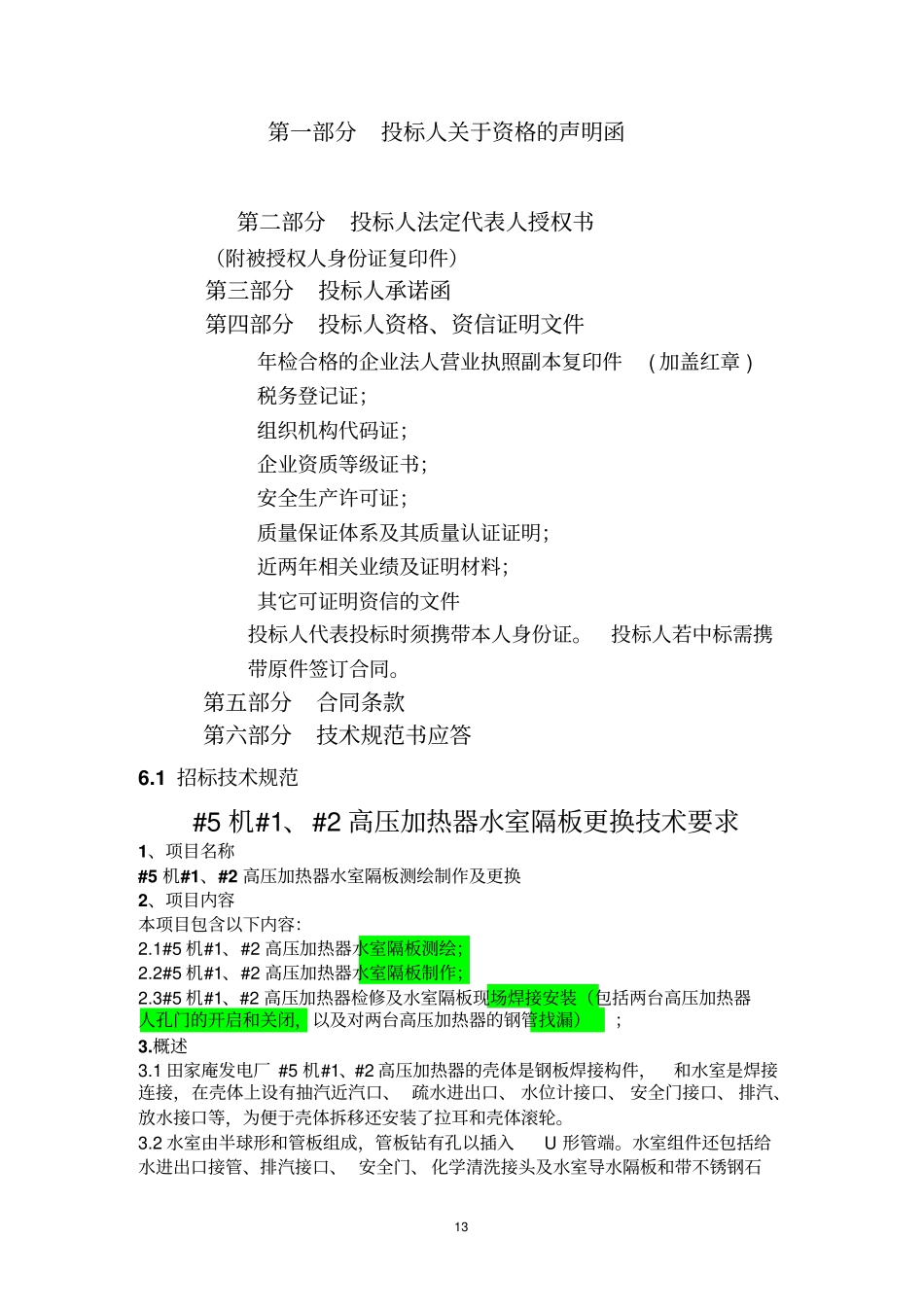

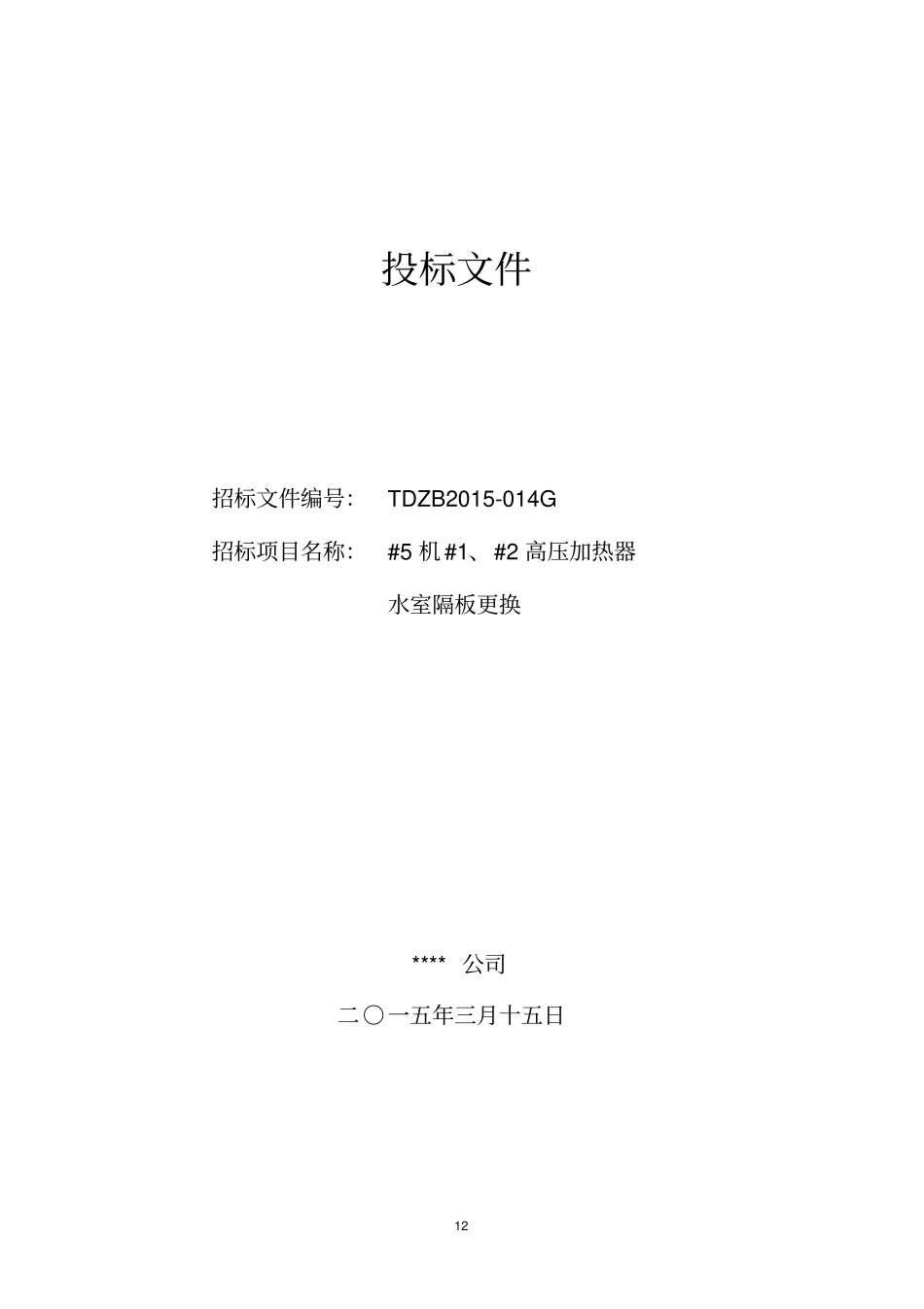

12投标文件招标文件编号：TDZB2015-014G招标项目名称：#5机#1、#2高压加热器水室隔板更换****公司二○一五年三月十五日13第一部分投标人关于资格的声明函第二部分投标人法定代表人授权书（附被授权人身份证复印件）第三部分投标人承诺函第四部分投标人资格、资信证明文件年检合格的企业法人营业执照副本复印件(加盖红章)税务登记证；组织机构代码证；企业资质等级证书；安全生产许可证；质量保证体系及其质量认证证明；近两年相关业绩及证明材料；其它可证明资信的文件投标人代表投标时须携带本人身份证。投标人若中标需携带原件签订合同。第五部分合同条款第六部分技术规范书应答6.1招标技术规范#5机#1、#2高压加热器水室隔板更换技术要求1、项目名称#5机#1、#2高压加热器水室隔板测绘制作及更换2、项目内容本项目包含以下内容：2.1#5机#1、#2高压加热器水室隔板测绘；2.2#5机#1、#2高压加热器水室隔板制作；2.3#5机#1、#2高压加热器检修及水室隔板现场焊接安装（包括两台高压加热器人孔门的开启和关闭，以及对两台高压加热器的钢管找漏）；3.概述3.1田家庵发电厂#5机#1、#2高压加热器的壳体是钢板焊接构件，和水室是焊接连接，在壳体上设有抽汽近汽口、疏水进出口、水位计接口、安全门接口、排汽、放水接口等，为便于壳体拆移还安装了拉耳和壳体滚轮。3.2水室由半球形和管板组成，管板钻有孔以插入U形管端。水室组件还包括给水进出口接管、排汽接口、安全门、化学清洗接头及水室导水隔板和带不锈钢石14墨密封圈的人孔盖、人孔座。U形管进口端加装长度为150mm的专用不锈钢衬管，以防涡流对管端损害。管束由U形管经爆炸胀接后焊接在管板上，钢制隔板沿管束长度方向布置并由粗拉杆和定距管固定。加热器内各进口接管处均装有不锈钢防冲板，以防汽水冲蚀管子。过热蒸汽冷段和疏水冷却段都有钢制包壳板密封，既起隔离作用，又可减少热应力。于1996年12月投产使用。3.3#5机组1高压加热器生产厂家：上海电站辅机厂型号：JG-1025-1-3总传热面积：1025MPa汽侧设计压力：7.58MPa汽侧安全门动作压力：6.47-6.77MPa汽侧设计温度：420℃疏水出水温度：251.8℃水侧设计温度：295℃流程数：2水侧设计压力：27.5℃总长：9580mmU形管总数：1314U形管规格：16×2.11mmU形管材料：SA556C-2管板材料：20MnMo水室材料：19Mn6壳体材料：SA516Cr.70加热器净重：42100kg3.4#5机组2高压加热器生产厂家：上海电站辅机厂型号：JG-1110-1-2总传热面积：1110MPa汽侧设计压力：4.81MPa汽侧安全门动作压力：3.92-4.10MPa汽侧设计温度：360℃疏水出水温度：209.8℃水侧设计温度：265℃流程数：2水侧设计压力：27.5℃总长：11310mmU形管总数：1229U形管规格：16×2.11mmU形管材料：SA556C-2管板材料：20MnMo水室材料：19Mn6壳体材料：SA516Cr.70加热器净重：40000kg4.技术要求4.1#5机#1、#2高压加热器水室内进出流程间都有一个水室隔板，隔板上开有一方形人孔，人孔堵板采用平面法兰连接。本次改造甲方要求在水室隔板上开两个方形人孔，人孔堵板采用凹凸法兰连接。乙方应按甲方要求，设计、制作，并现场安装。厚度应不低于原厚度，材质为1Cr18Ni9Ti。4.2两台高压加热器在目前运行中存在上端差偏大的缺陷，要求在更换水室隔板后消除上端差大的缺陷。4.4乙方要负责两台高压加热器人孔门的开启和关闭，以及对两台高压加热器的钢管找漏。4.5乙方应在招标文件中提供三措一案、设计及施工方案。4.6在施工中发生一切的安全事故由乙方承担，甲方不承担任何责任。5.其它要求5.1乙方应遵守甲方相关规章制度，服从甲方安全监督和管理，如因违反安全规定和操作规程，所造成的一切后果，由乙方自行负责，并赔偿对甲方造成的损失。5.2乙方应严格按照招标文件中确定的项目内容进行施工，不得缺项。5.3乙方施工人员应禁止健康状况不良、精神状态不佳的施工人员进行现场工作。5.4乙方使用的工器具应检验合格，并通过甲方安监部门的检查认可。6.工程质量及验收6.1工作完成后由乙方通知业主进行现场验收。157.工程期限7.1乙方应在合同签字后一周内编制相关质量控制文件，如：施工方案、组织措施、施工技术措施、安全措施、施工进度统筹...
