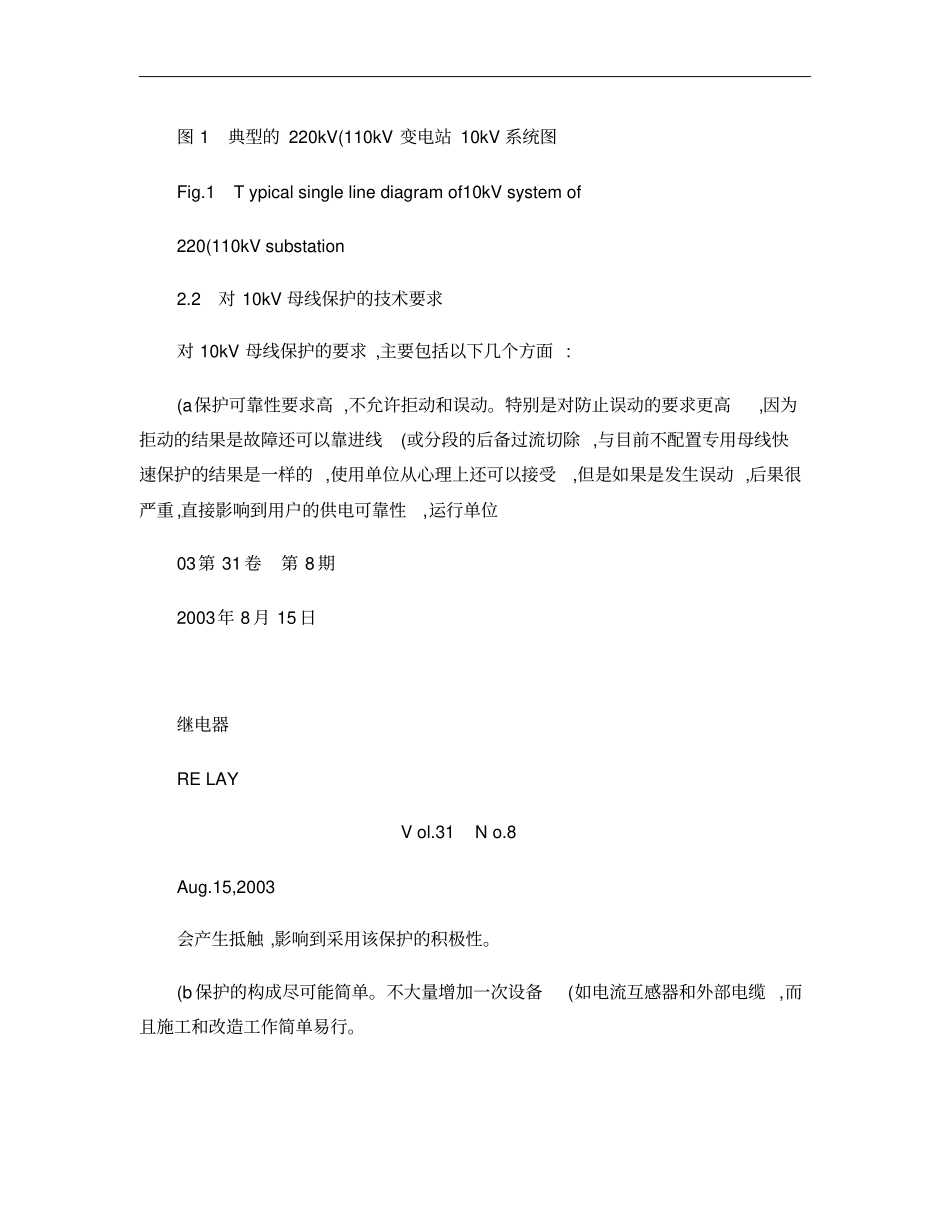

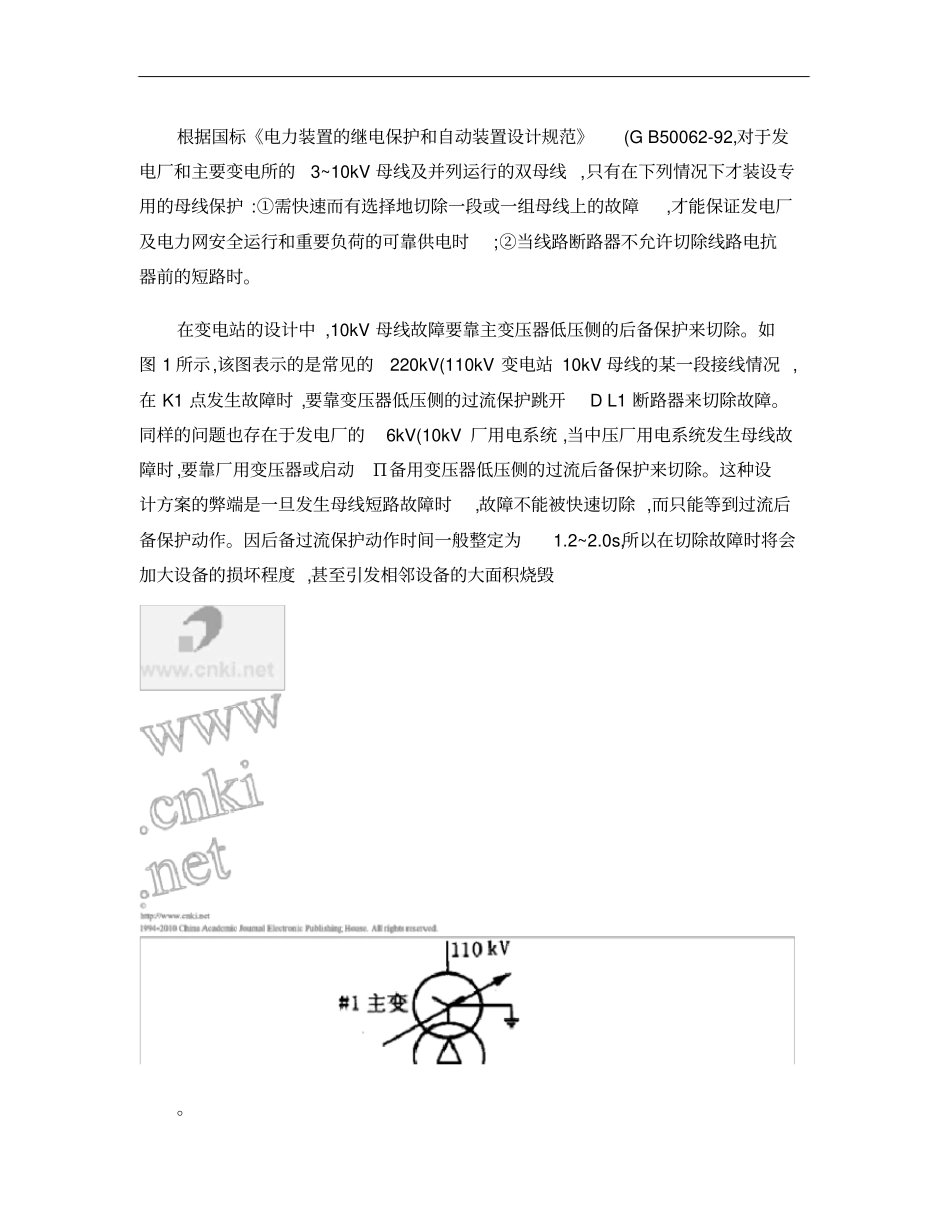

高压变电站10kV母线保护的分析和研究李韶涛1,常胜2(1.佛山南海电力设计院工程有限公司,广东佛山528200;2.广东省电力设计研究院,广东广州510600摘要:对高压变电站10kV母线的保护现状和存在问题进行了分析和讨论,论述了装设10kV母线专用快速保护的必要性和可行性,并提出了两种母线保护的新方案。关键词:母线保护;网络;变电站中图分类号:TM773文献标识码:A文章编号:100324897(200308200302031前言在电力系统中,35kV及以下电压等级的母线由于没有稳定问题,一般未装设专用母线保护。但由于高压变电站的10kV系统出线多、操作频繁、容易受小动物危害、设备绝缘老化和机械磨损等原因,10kV开关柜故障时有发生。多年的运行实践表明,虽然国内外的高压开关柜的制造技术进步很快,10kV母线发生故障的机率大为减少,但是仍然有因个别开关柜故障引发整段开关柜“火烧联营”的事故发生,甚至波及到变压器,造成变压器的烧毁。虽然造成此类事故的原因是多方面的,但是在发生10kV母线短路故障时没有配备快速母线保护也是重要原因之一。变电站的10kV母线一般不配置专用的快速母线保护是目前国内的典型设计做法,是符合国标及现行的电力行业规程规范要求的。因此,长期以来人们对中低压母线保护一直不够重视。但是,惨痛的事故教训已经引起电力部门的广泛关注,在技术上寻求新的继电保护方案也是广大继电保护工作者的目标之一。210kV母线保护的应用现状及技术要求2.110kV母线保护的应用现状根据国标《电力装置的继电保护和自动装置设计规范》(GB50062-92,对于发电厂和主要变电所的3~10kV母线及并列运行的双母线,只有在下列情况下才装设专用的母线保护:①需快速而有选择地切除一段或一组母线上的故障,才能保证发电厂及电力网安全运行和重要负荷的可靠供电时;②当线路断路器不允许切除线路电抗器前的短路时。在变电站的设计中,10kV母线故障要靠主变压器低压侧的后备保护来切除。如图1所示,该图表示的是常见的220kV(110kV变电站10kV母线的某一段接线情况,在K1点发生故障时,要靠变压器低压侧的过流保护跳开DL1断路器来切除故障。同样的问题也存在于发电厂的6kV(10kV厂用电系统,当中压厂用电系统发生母线故障时,要靠厂用变压器或启动Π备用变压器低压侧的过流后备保护来切除。这种设计方案的弊端是一旦发生母线短路故障时,故障不能被快速切除,而只能等到过流后备保护动作。因后备过流保护动作时间一般整定为1.2~2.0s,所以在切除故障时将会加大设备的损坏程度,甚至引发相邻设备的大面积烧毁。图1典型的220kV(110kV变电站10kV系统图Fig.1Typicalsinglelinediagramof10kVsystemof220(110kVsubstation2.2对10kV母线保护的技术要求对10kV母线保护的要求,主要包括以下几个方面:(a保护可靠性要求高,不允许拒动和误动。特别是对防止误动的要求更高,因为拒动的结果是故障还可以靠进线(或分段的后备过流切除,与目前不配置专用母线快速保护的结果是一样的,使用单位从心理上还可以接受,但是如果是发生误动,后果很严重,直接影响到用户的供电可靠性,运行单位03第31卷第8期2003年8月15日继电器RELAYVol.31No.8Aug.15,2003会产生抵触,影响到采用该保护的积极性。(b保护的构成尽可能简单。不大量增加一次设备(如电流互感器和外部电缆,而且施工和改造工作简单易行。(c保护不受运行方式的影响,可以自动适应母线上连接元件的改变。如从电源进线切换到分段开关运行,个别或部分元件的投入及退出运行,综合微机保护的调试和维护修理等情况。(d保护可以适应安装在开关柜上的运行条件。3两种有应用业绩的10kV专用母线保护方案为了解决在10kV系统发生母线故障时没有快速保护的问题,最直接的保护方案就是配置常规的母线差动保护,把所有母线段上各回路的电流量引入差动保护装置(或差动继电器,但是在实施上这种方案还存在一些弊端,具体应用时会受到限制,很难得到运行单位的认可(其存在的问题在下述章节中有讨论。以下是两种有应用业绩的保护方案介绍。3.1采用电流互感器第三个二次线圈构成差动保护的方案过去因10kV系统开关柜内的电流互感器只有两个二次线圈,一个0.5级用于测量,一个P级用于本单元的保护。如要增加一个用于母差保护的二次线圈,只能再...
