高压开关机械特性测试仪培训VIP免费

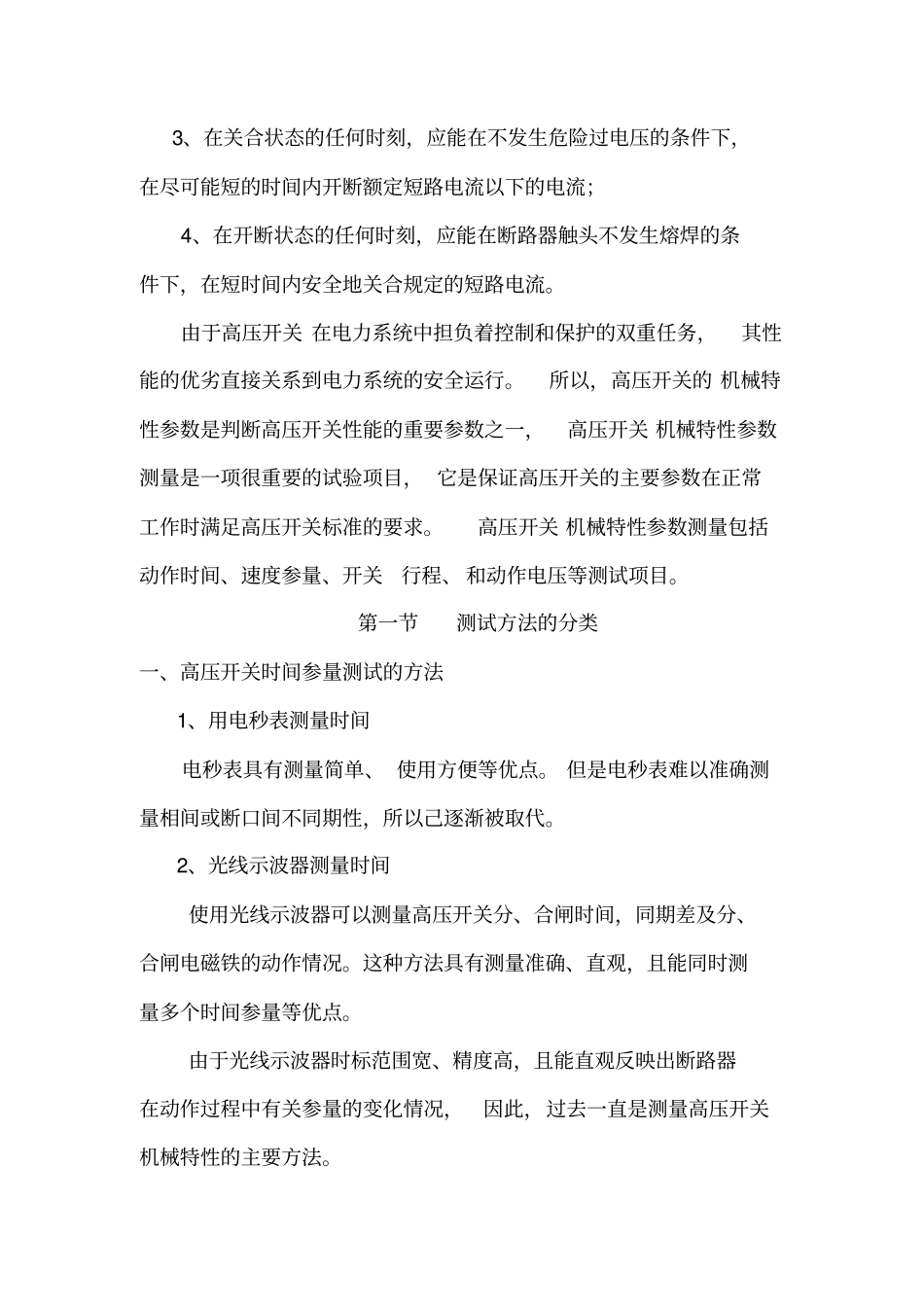

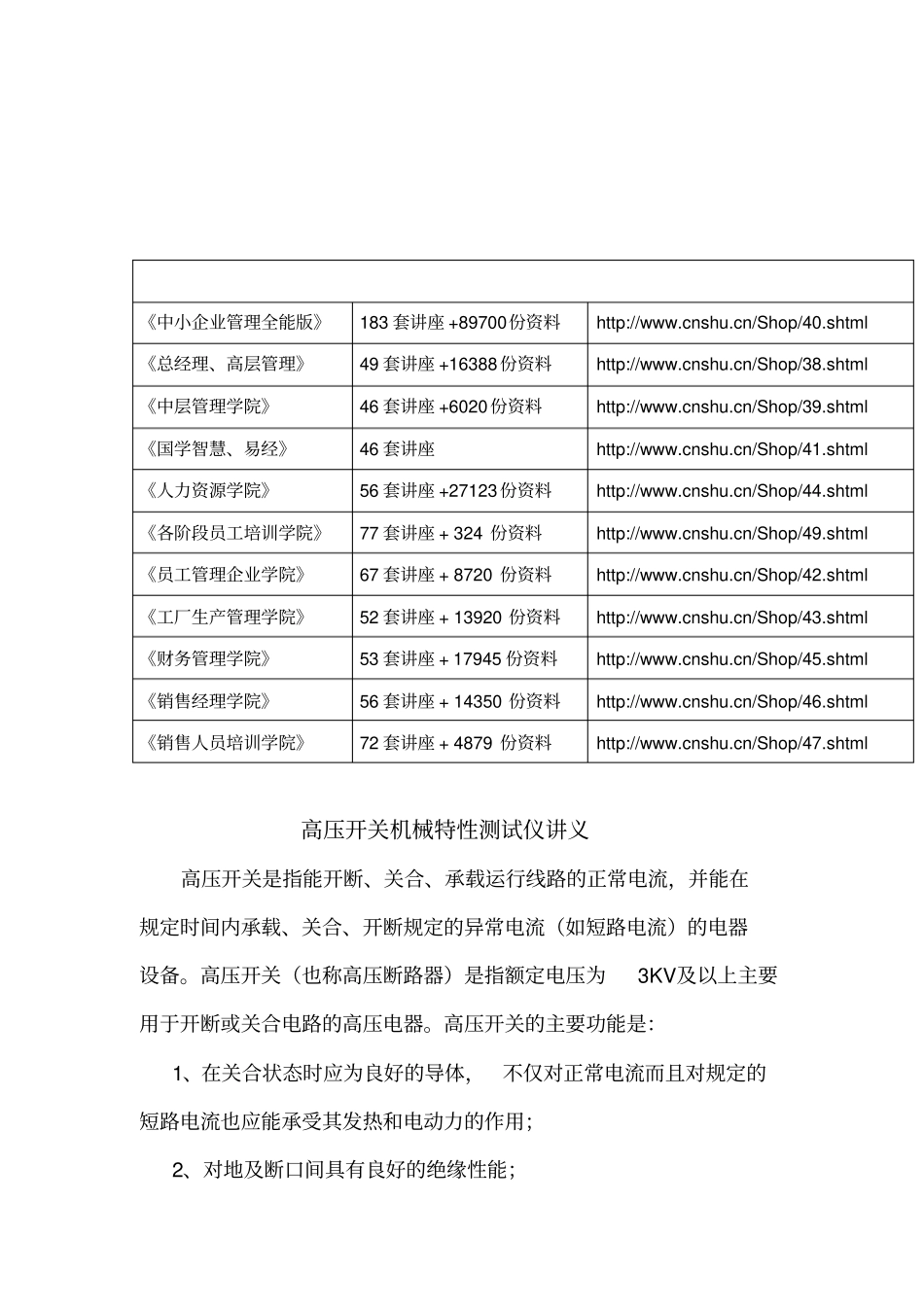

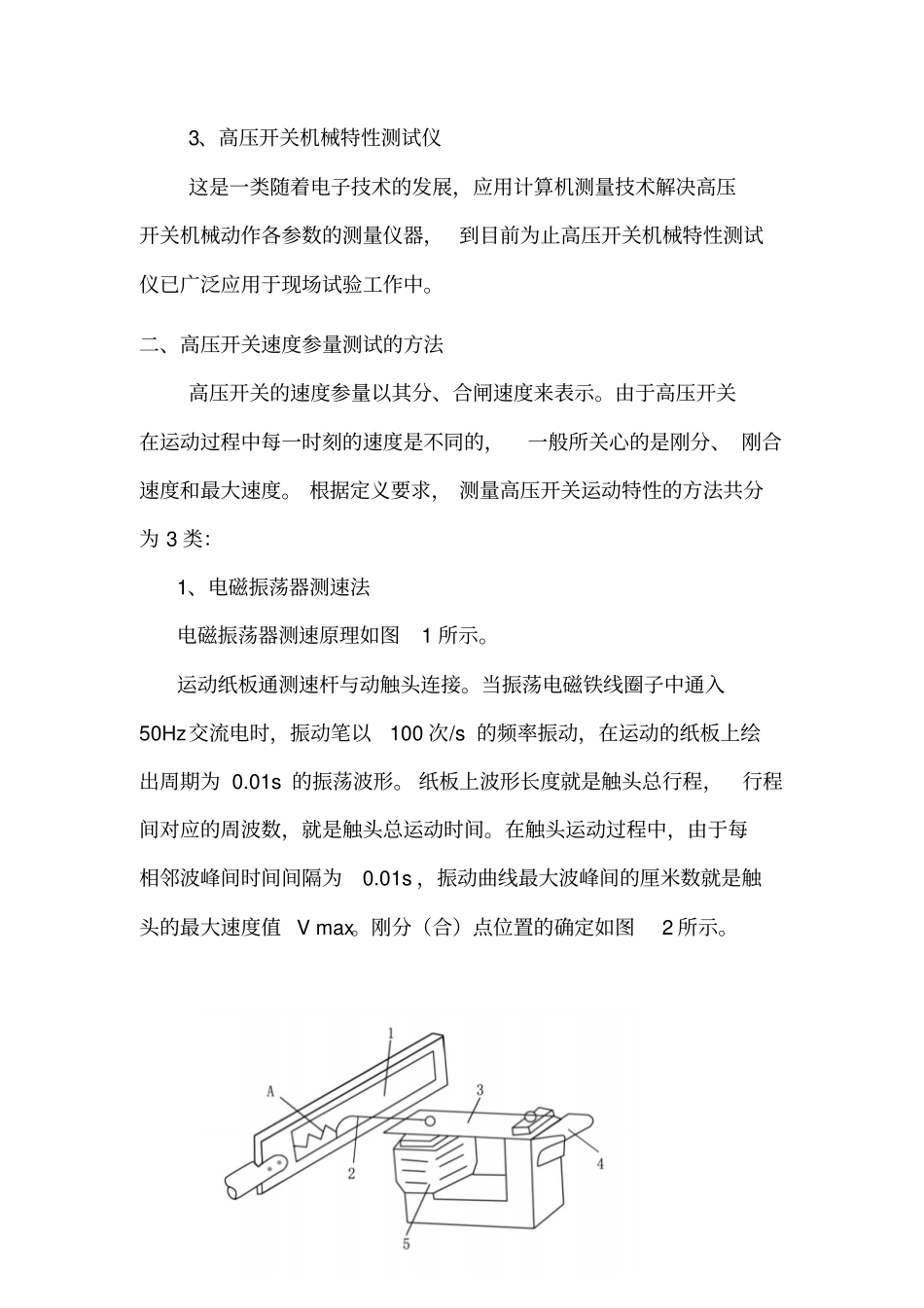

《中小企业管理全能版》183套讲座+89700份资料http://www.cnshu.cn/Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料http://www.cnshu.cn/Shop/38.shtml《中层管理学院》46套讲座+6020份资料http://www.cnshu.cn/Shop/39.shtml《国学智慧、易经》46套讲座http://www.cnshu.cn/Shop/41.shtml《人力资源学院》56套讲座+27123份资料http://www.cnshu.cn/Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料http://www.cnshu.cn/Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料http://www.cnshu.cn/Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料http://www.cnshu.cn/Shop/43.shtml《财务管理学院》53套讲座+17945份资料http://www.cnshu.cn/Shop/45.shtml《销售经理学院》56套讲座+14350份资料http://www.cnshu.cn/Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料http://www.cnshu.cn/Shop/47.shtml高压开关机械特性测试仪讲义高压开关是指能开断、关合、承载运行线路的正常电流，并能在规定时间内承载、关合、开断规定的异常电流（如短路电流）的电器设备。高压开关（也称高压断路器）是指额定电压为3KV及以上主要用于开断或关合电路的高压电器。高压开关的主要功能是：1、在关合状态时应为良好的导体，不仅对正常电流而且对规定的短路电流也应能承受其发热和电动力的作用；2、对地及断口间具有良好的绝缘性能；3、在关合状态的任何时刻，应能在不发生危险过电压的条件下，在尽可能短的时间内开断额定短路电流以下的电流；4、在开断状态的任何时刻，应能在断路器触头不发生熔焊的条件下，在短时间内安全地关合规定的短路电流。由于高压开关在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。所以，高压开关的机械特性参数是判断高压开关性能的重要参数之一，高压开关机械特性参数测量是一项很重要的试验项目，它是保证高压开关的主要参数在正常工作时满足高压开关标准的要求。高压开关机械特性参数测量包括动作时间、速度参量、开关行程、和动作电压等测试项目。第一节测试方法的分类一、高压开关时间参量测试的方法1、用电秒表测量时间电秒表具有测量简单、使用方便等优点。但是电秒表难以准确测量相间或断口间不同期性，所以己逐渐被取代。2、光线示波器测量时间使用光线示波器可以测量高压开关分、合闸时间，同期差及分、合闸电磁铁的动作情况。这种方法具有测量准确、直观，且能同时测量多个时间参量等优点。由于光线示波器时标范围宽、精度高，且能直观反映出断路器在动作过程中有关参量的变化情况，因此，过去一直是测量高压开关机械特性的主要方法。3、高压开关机械特性测试仪这是一类随着电子技术的发展，应用计算机测量技术解决高压开关机械动作各参数的测量仪器，到目前为止高压开关机械特性测试仪已广泛应用于现场试验工作中。二、高压开关速度参量测试的方法高压开关的速度参量以其分、合闸速度来表示。由于高压开关在运动过程中每一时刻的速度是不同的，一般所关心的是刚分、刚合速度和最大速度。根据定义要求，测量高压开关运动特性的方法共分为3类：1、电磁振荡器测速法电磁振荡器测速原理如图1所示。运动纸板通测速杆与动触头连接。当振荡电磁铁线圈子中通入50Hz交流电时，振动笔以100次/s的频率振动，在运动的纸板上绘出周期为0.01s的振荡波形。纸板上波形长度就是触头总行程，行程间对应的周波数，就是触头总运动时间。在触头运动过程中，由于每相邻波峰间时间间隔为0.01s，振动曲线最大波峰间的厘米数就是触头的最大速度值Vmax。刚分（合）点位置的确定如图2所示。图1节电磁振荡器测速原理示意图1-运动纸板；2-振动笔；3-衔铁；4-振动簧片；5-线圈；A-刚分、刚合点在振荡波形图上，首先要分清楚分（合）闸曲线的两个端头中哪一端是分闸位置S1，哪一端是合闸位置S2，然后以合闸位置S2为起始点，向分闸方向量取一段等于断路器超行程值的长度S0，以这一线段终点位置为动静触头刚分（合）时刻。按国家标准规定，取触头分离后（接触前）10ms内的速度为刚分（合）速度，所以视超行程终点落在曲线...
