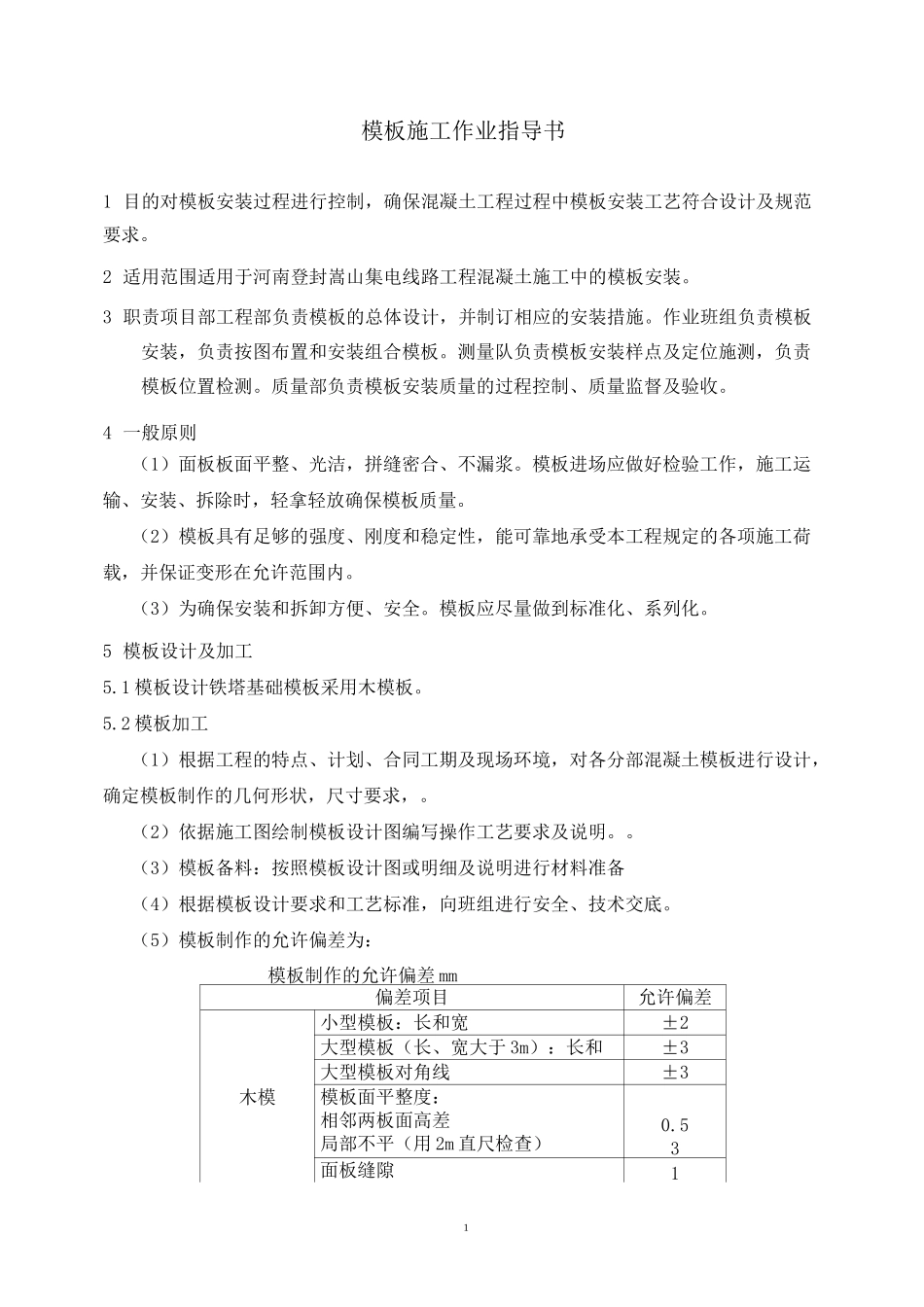

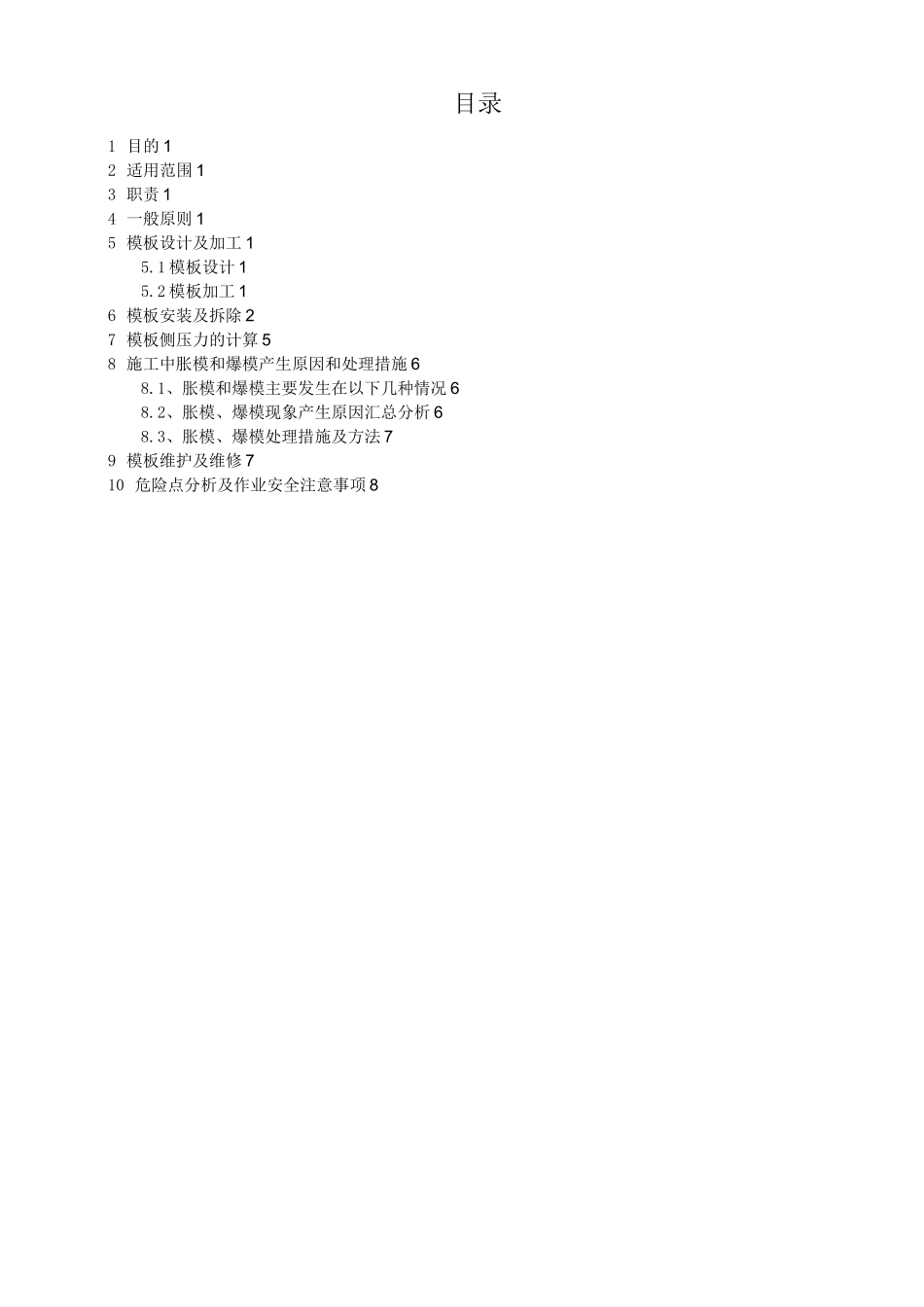

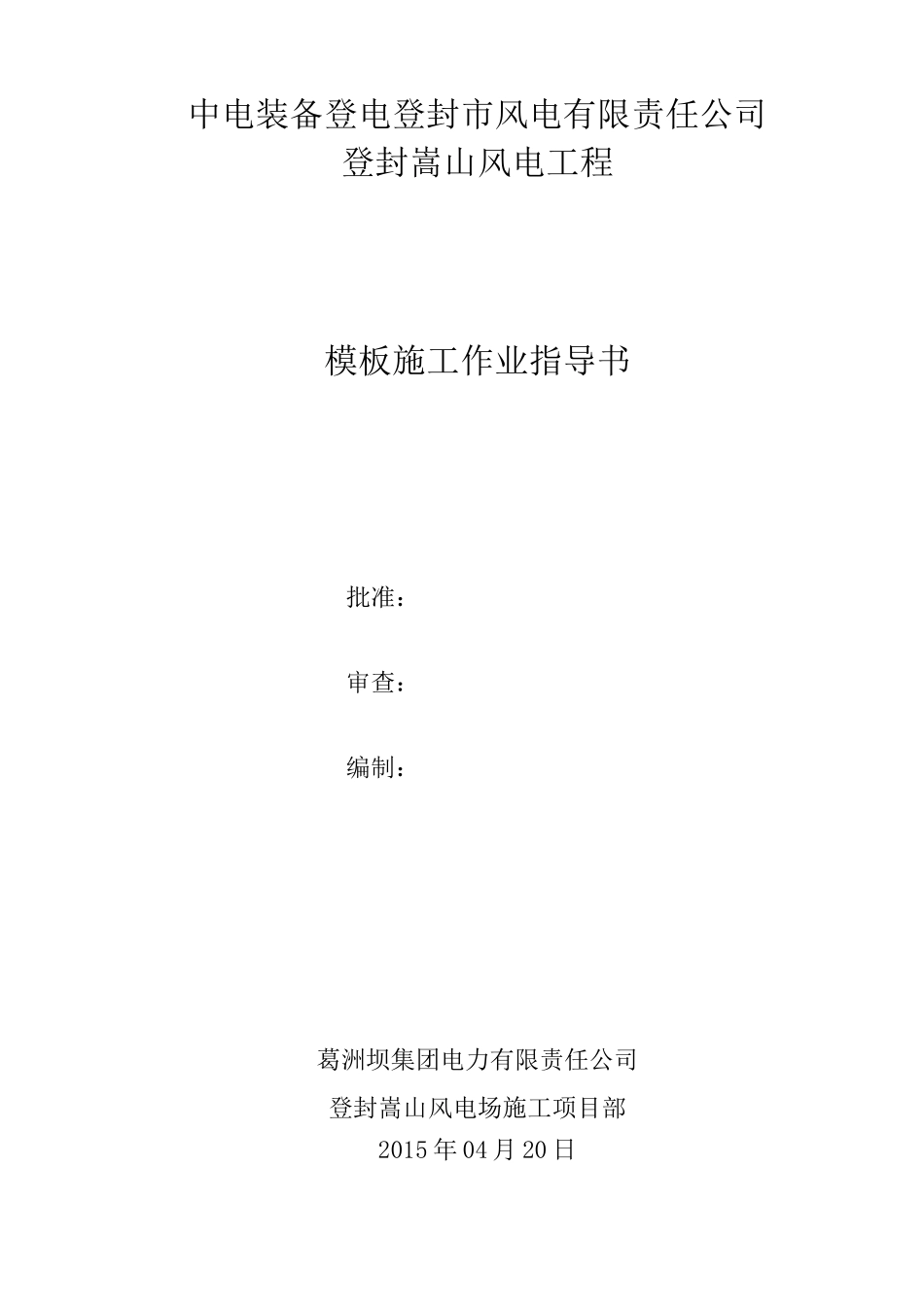

中电装备登电登封市风电有限责任公司登封嵩山风电工程模板施工作业指导书批准：审查：编制：葛洲坝集团电力有限责任公司登封嵩山风电场施工项目部2015年04月20日目录1目的12适用范围13职责14一般原则15模板设计及加工15.1模板设计15.2模板加工16模板安装及拆除27模板侧压力的计算58施工中胀模和爆模产生原因和处理措施68.1、胀模和爆模主要发生在以下几种情况68.2、胀模、爆模现象产生原因汇总分析68.3、胀模、爆模处理措施及方法79模板维护及维修710危险点分析及作业安全注意事项81模板施工作业指导书1目的对模板安装过程进行控制，确保混凝土工程过程中模板安装工艺符合设计及规范要求。2适用范围适用于河南登封嵩山集电线路工程混凝土施工中的模板安装。3职责项目部工程部负责模板的总体设计，并制订相应的安装措施。作业班组负责模板安装，负责按图布置和安装组合模板。测量队负责模板安装样点及定位施测，负责模板位置检测。质量部负责模板安装质量的过程控制、质量监督及验收。4一般原则（1）面板板面平整、光洁，拼缝密合、不漏浆。模板进场应做好检验工作，施工运输、安装、拆除时，轻拿轻放确保模板质量。（2）模板具有足够的强度、刚度和稳定性，能可靠地承受本工程规定的各项施工荷载，并保证变形在允许范围内。（3）为确保安装和拆卸方便、安全。模板应尽量做到标准化、系列化。5模板设计及加工5.1模板设计铁塔基础模板采用木模板。5.2模板加工（1）根据工程的特点、计划、合同工期及现场环境，对各分部混凝土模板进行设计，确定模板制作的几何形状，尺寸要求，。（2）依据施工图绘制模板设计图编写操作工艺要求及说明。。（3）模板备料：按照模板设计图或明细及说明进行材料准备（4）根据模板设计要求和工艺标准，向班组进行安全、技术交底。（5）模板制作的允许偏差为：模板制作的允许偏差mm偏差项目允许偏差木模小型模板：长和宽±2大型模板（长、宽大于3m）：长和宽±3大型模板对角线±3模板面平整度：相邻两板面高差局部不平（用2m直尺检查）0.53面板缝隙12钢模、复合模板及胶木（竹）模板小型模板：长和宽±2大型模板（长、宽大于2m）：长和宽±3大型模板对角线±3模板面局部不平（用2m直尺检查）2连接配件的孔眼位置±11、异型模板其制作的允许偏差，按有关规定和要求执行。2、定型组合钢模板制作的允许偏差，按有关标准执行。3、表中木模是指在面板上不敷盖隔层的木模板。用于混凝土非外露面的木模和被用来制作复合模板的木模的制作偏差可比表中的允许偏差适当放宽。4、复合模板是指在木模面板上敷盖隔层的模板。6模板安装及拆除（1）模板安装模板安装前，先根据施工图纸，放好轴线和模板边线，定好水平控制标高。。所有模板现场安装都必须严格遵守《混凝土结构工程质量验收规范（GB50204-2011）和本工程技术要求以及现场监理工程师的要求，既要保证建筑物结构形状和模板本身的强度、刚度及稳定性要求，又要保证混凝土浇筑质量和施工安全。模板安装时按垫层上所弹边线进行，下口压边线，将模板调成垂直后进行加固，加固必须牢固稳定可靠。基础模板使用拼装木模板，模板安装前应刷脱模剂，且脱模剂不得污染钢筋。模板侧向采用①22@500钢筋围檁加固，同时用①48X3.5脚手管与基坑底及侧壁顶牢，钢管上加设丝杠以调节长度，顶杆间距1000mm。模板安装完成后，进行检查验收。模板必须保证有足够刚度、强度，防止浇筑过程中模板走样变形。验收合格后方可浇筑混凝土。在混凝土浇筑过程中，设专人看护模板情况，如发现模板走样等情况时，及时处理。施工中的注意事项A、竖向模板尽量与混凝土面结合好，避免错台现象的发生。B、及时清洗拆下的模板，提高模板使用效果和延长寿命。3C、在模板底部设双面胶，封住混凝土与底板混凝土连接处的缝隙，防止漏浆。模板安装程序图模板安装的允许偏差偏差项目混凝土结构的部位外露表面隐蔽内面模板平整度相邻两面板错台局部不平（用2m直尺检查）25510板面缝隙22结构物边线与设计边线外模板0—1015内模板+100结构物水平截面内部尺寸±20承重模板标咼+50预留孔洞中心线位置5截面内部尺寸+100注1:外露表面、隐蔽内面系指相应模板的混凝...
