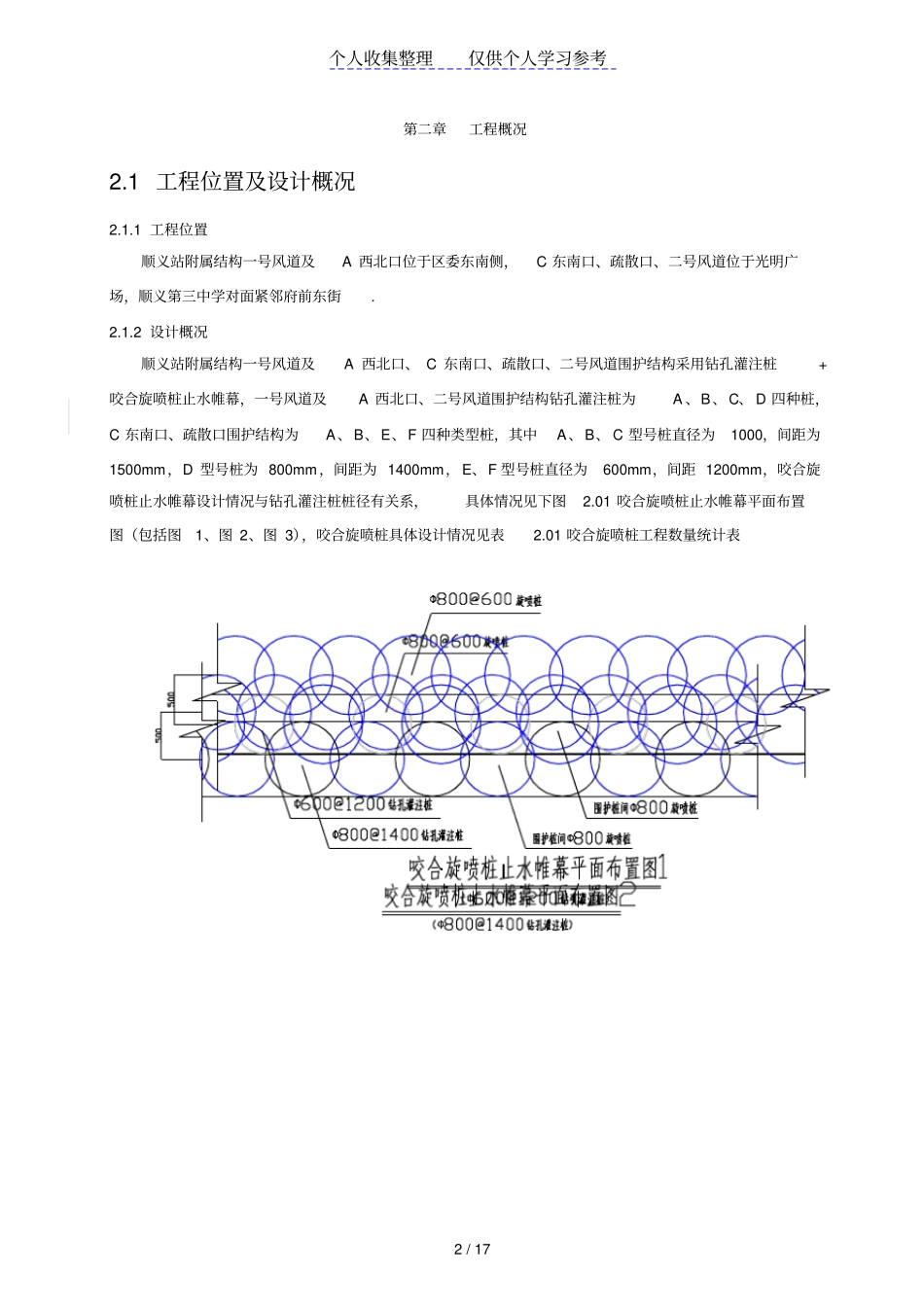

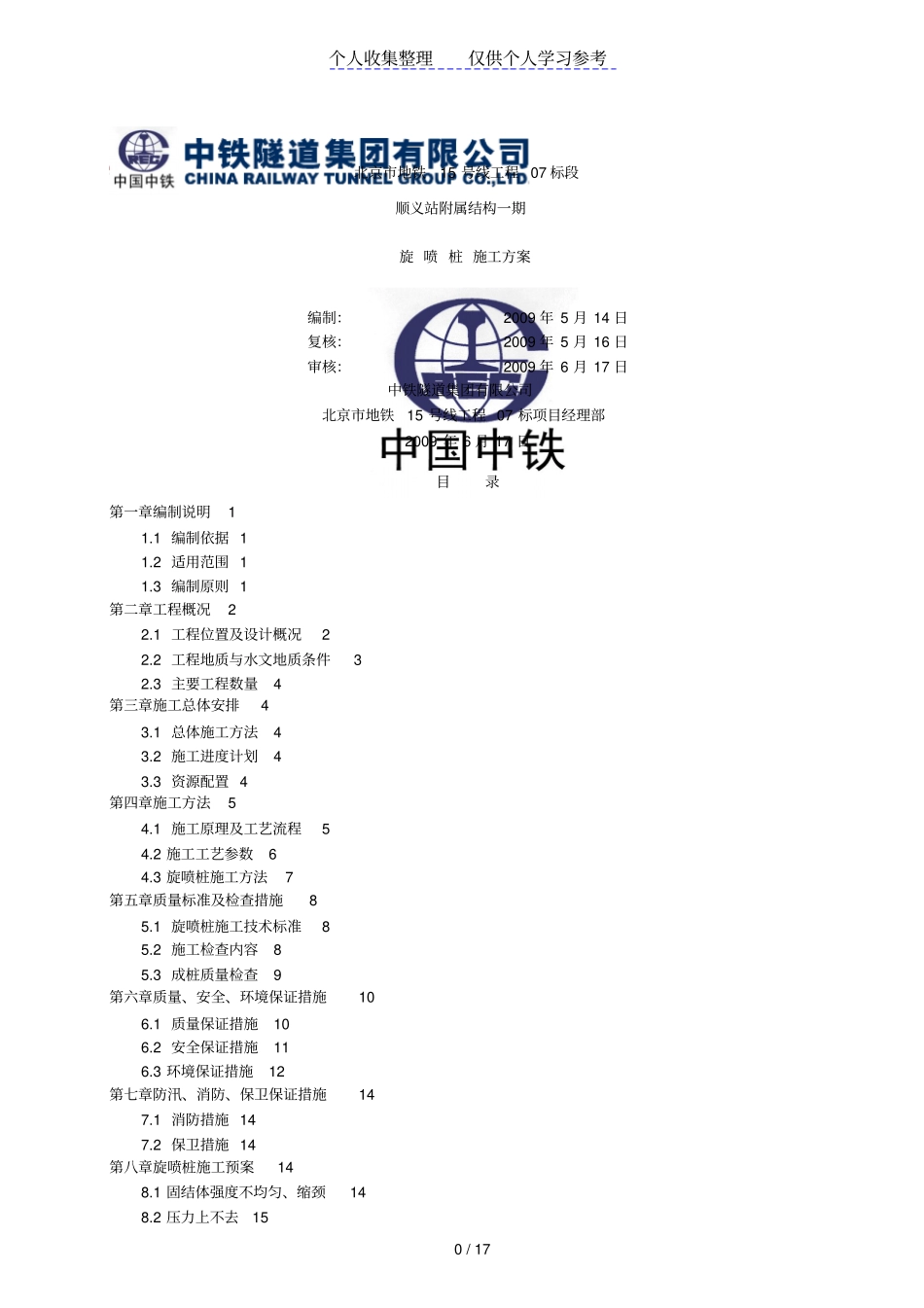

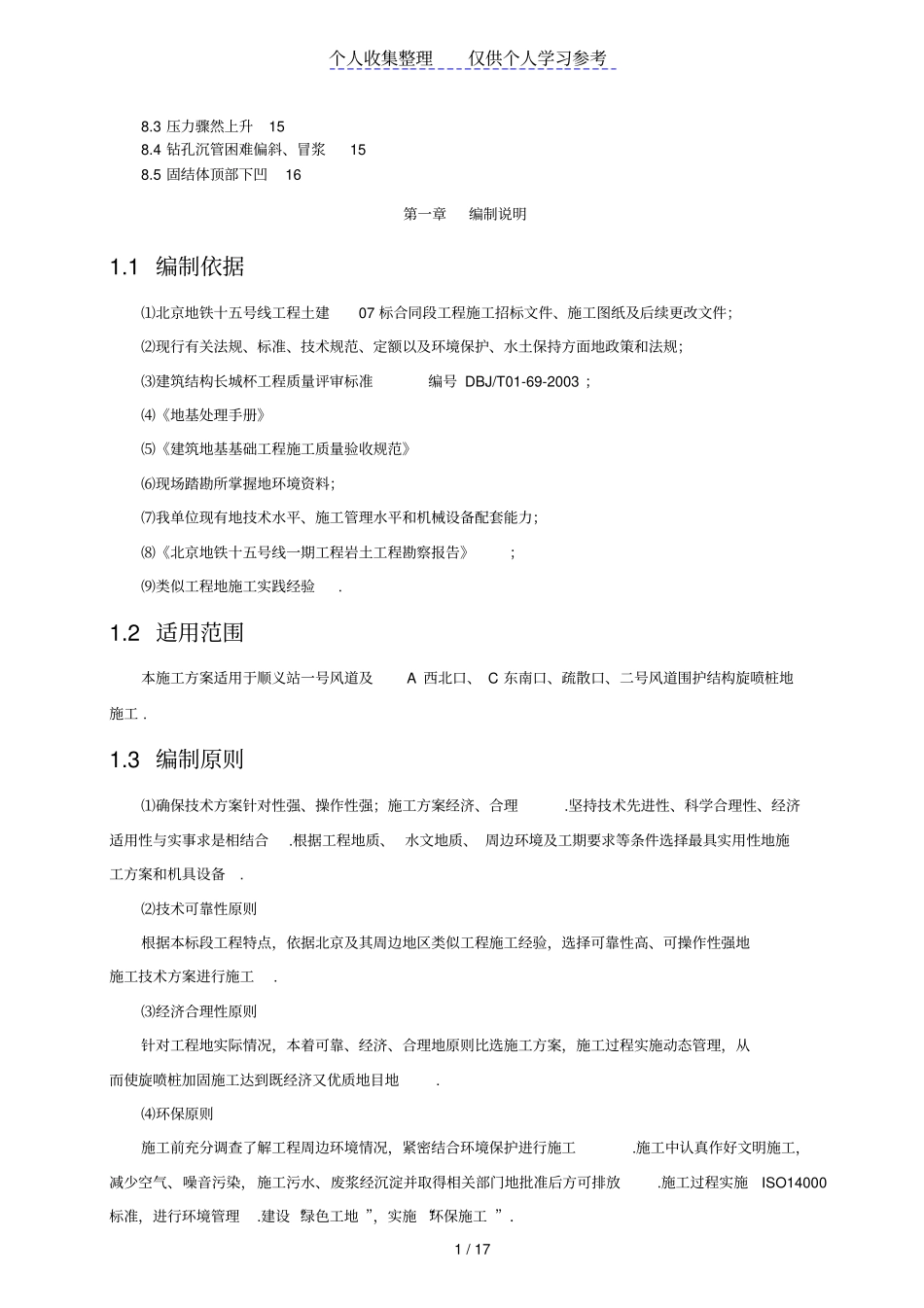

个人收集整理仅供个人学习参考0/17北京市地铁15号线工程07标段顺义站附属结构一期旋喷桩施工方案编制：2009年5月14日复核：2009年5月16日审核：2009年6月17日中铁隧道集团有限公司北京市地铁15号线工程07标项目经理部2009年6月17日目录第一章编制说明11.1编制依据11.2适用范围11.3编制原则1第二章工程概况22.1工程位置及设计概况22.2工程地质与水文地质条件32.3主要工程数量4第三章施工总体安排43.1总体施工方法43.2施工进度计划43.3资源配置4第四章施工方法54.1施工原理及工艺流程54.2施工工艺参数64.3旋喷桩施工方法7第五章质量标准及检查措施85.1旋喷桩施工技术标准85.2施工检查内容85.3成桩质量检查9第六章质量、安全、环境保证措施106.1质量保证措施106.2安全保证措施116.3环境保证措施12第七章防汛、消防、保卫保证措施147.1消防措施147.2保卫措施14第八章旋喷桩施工预案148.1固结体强度不均匀、缩颈148.2压力上不去15个人收集整理仅供个人学习参考1/178.3压力骤然上升158.4钻孔沉管困难偏斜、冒浆158.5固结体顶部下凹16第一章编制说明1.1编制依据⑴北京地铁十五号线工程土建07标合同段工程施工招标文件、施工图纸及后续更改文件；⑵现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面地政策和法规；⑶建筑结构长城杯工程质量评审标准编号DBJ/T01-69-2003；⑷《地基处理手册》⑸《建筑地基基础工程施工质量验收规范》⑹现场踏勘所掌握地环境资料；⑺我单位现有地技术水平、施工管理水平和机械设备配套能力；⑻《北京地铁十五号线一期工程岩土工程勘察报告》；⑼类似工程地施工实践经验.1.2适用范围本施工方案适用于顺义站一号风道及A西北口、C东南口、疏散口、二号风道围护结构旋喷桩地施工.1.3编制原则⑴确保技术方案针对性强、操作性强；施工方案经济、合理.坚持技术先进性、科学合理性、经济适用性与实事求是相结合.根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性地施工方案和机具设备.⑵技术可靠性原则根据本标段工程特点，依据北京及其周边地区类似工程施工经验，选择可靠性高、可操作性强地施工技术方案进行施工.⑶经济合理性原则针对工程地实际情况，本着可靠、经济、合理地原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质地目地.⑷环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工.施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关部门地批准后方可排放.施工过程实施ISO14000标准，进行环境管理.建设“绿色工地”，实施“环保施工”.个人收集整理仅供个人学习参考2/17第二章工程概况2.1工程位置及设计概况2.1.1工程位置顺义站附属结构一号风道及A西北口位于区委东南侧，C东南口、疏散口、二号风道位于光明广场，顺义第三中学对面紧邻府前东街.2.1.2设计概况顺义站附属结构一号风道及A西北口、C东南口、疏散口、二号风道围护结构采用钻孔灌注桩+咬合旋喷桩止水帷幕，一号风道及A西北口、二号风道围护结构钻孔灌注桩为A、B、C、D四种桩，C东南口、疏散口围护结构为A、B、E、F四种类型桩，其中A、B、C型号桩直径为1000，间距为1500mm，D型号桩为800mm，间距为1400mm，E、F型号桩直径为600mm，间距1200mm，咬合旋喷桩止水帷幕设计情况与钻孔灌注桩桩径有关系，具体情况见下图2.01咬合旋喷桩止水帷幕平面布置图（包括图1、图2、图3），咬合旋喷桩具体设计情况见表2.01咬合旋喷桩工程数量统计表个人收集整理仅供个人学习参考3/17图2.01咬合旋喷桩止水帷幕平面布置图2.2工程地质与水文地质条件2.2.1工程地质顺义站以厚层粘土、粉土、粉质粘土为主，地层主要为人工堆积层、新近沉积层、第四纪全新世冲洪积层四大层，本场区按地层岩性及其物理力学性质进一步分为10个大层，各地层特征自上而下依次如下：①粉土填土、③粉土、③-1粉质粘土、③-2粘土、③-3粉细砂④粉质粘土、④-1粘土、⑤-1细中砂⑥-1粘土⑥-2粉土.2.2.2水文地质顺义站附近地地下水主要为上层滞水、潜水和承压水.上层滞水水位标高为34.65～36.13m，水位埋深为2.6m～4.0m，含水层主要为粉土填...
