高压旋喷桩止水帷幕施工方案VIP免费

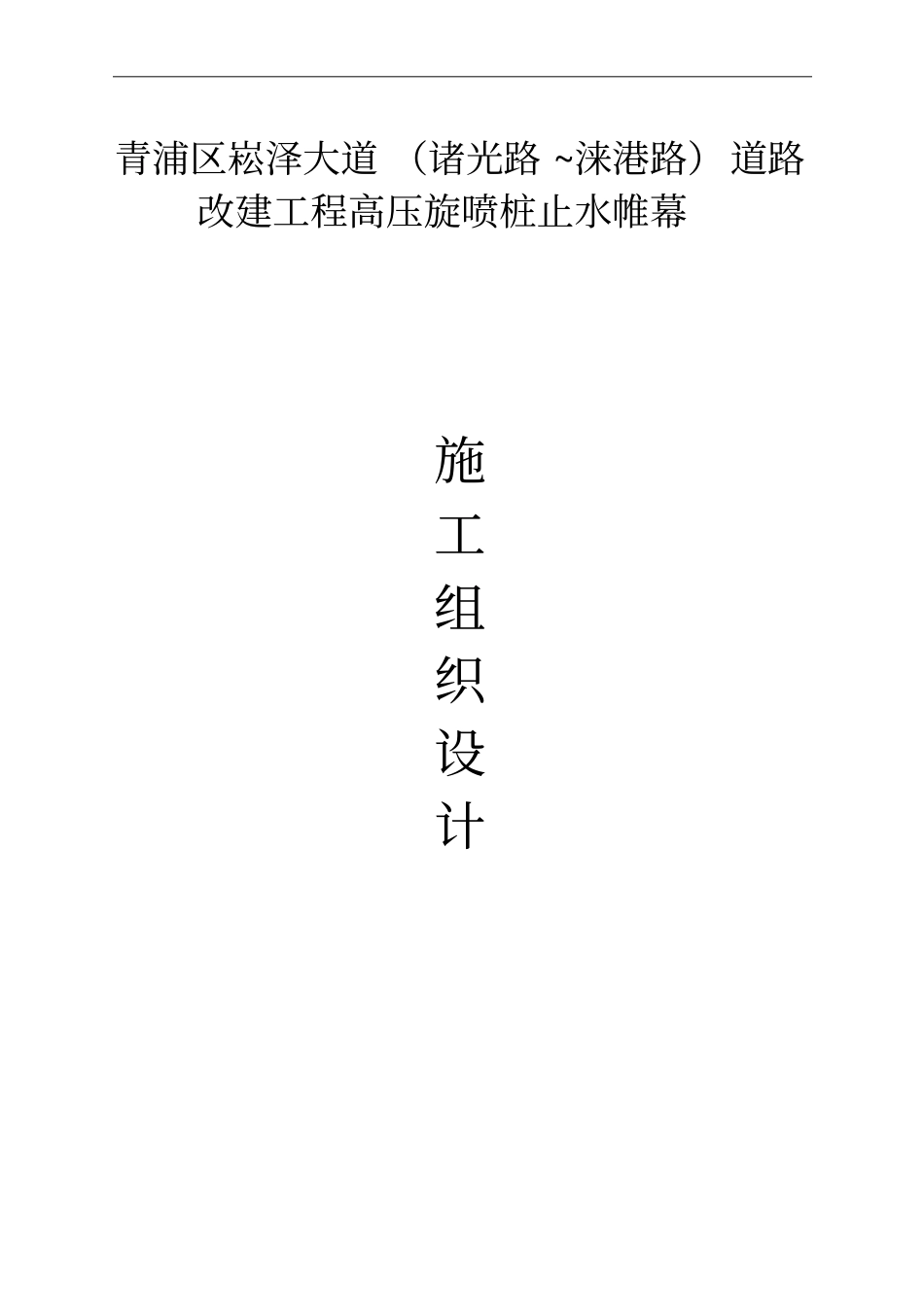

高压旋喷桩止水帷幕施工方案_第1页
1/8

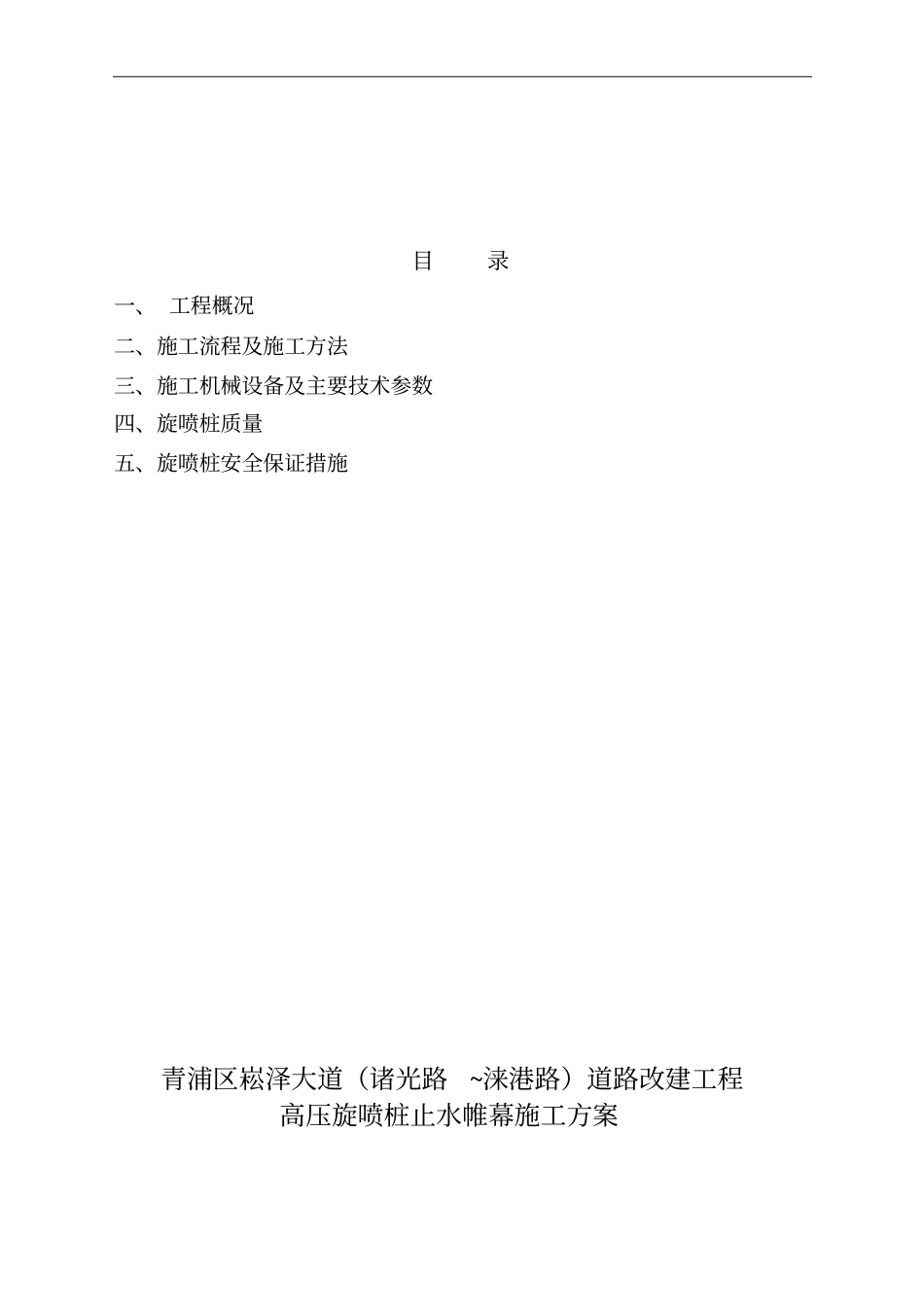

高压旋喷桩止水帷幕施工方案_第2页
2/8

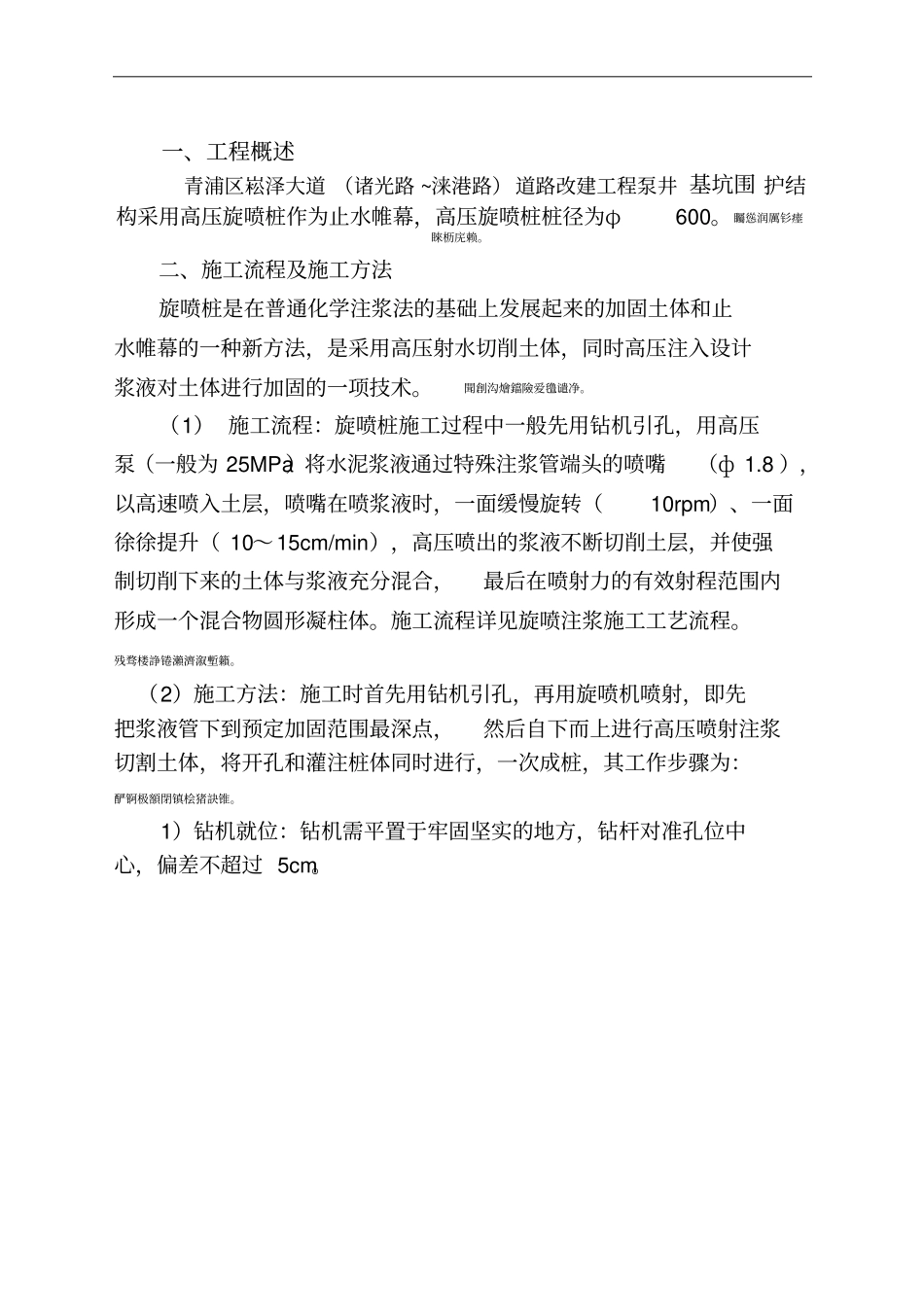

高压旋喷桩止水帷幕施工方案_第3页
3/8
青浦区崧泽大道(诸光路~涞港路)道路改建工程高压旋喷桩止水帷幕施工组织设计目录一、工程概况二、施工流程及施工方法三、施工机械设备及主要技术参数四、旋喷桩质量五、旋喷桩安全保证措施青浦区崧泽大道(诸光路~涞港路)道路改建工程高压旋喷桩止水帷幕施工方案一、工程概述青浦区崧泽大道(诸光路~涞港路)道路改建工程泵井基坑围护结构采用高压旋喷桩作为止水帷幕,高压旋喷桩桩径为φ600。矚慫润厲钐瘗睞枥庑赖。二、施工流程及施工方法旋喷桩是在普通化学注浆法的基础上发展起来的加固土体和止水帷幕的一种新方法,是采用高压射水切削土体,同时高压注入设计浆液对土体进行加固的一项技术。聞創沟燴鐺險爱氇谴净。(1)施工流程:旋喷桩施工过程中一般先用钻机引孔,用高压泵(一般为25MPa)将水泥浆液通过特殊注浆管端头的喷嘴(ф1.8),以高速喷入土层,喷嘴在喷浆液时,一面缓慢旋转(10rpm)、一面徐徐提升(10~15cm/min),高压喷出的浆液不断切削土层,并使强制切削下来的土体与浆液充分混合,最后在喷射力的有效射程范围内形成一个混合物圆形凝柱体。施工流程详见旋喷注浆施工工艺流程。残骛楼諍锩瀨濟溆塹籟。(2)施工方法:施工时首先用钻机引孔,再用旋喷机喷射,即先把浆液管下到预定加固范围最深点,然后自下而上进行高压喷射注浆切割土体,将开孔和灌注桩体同时进行,一次成桩,其工作步骤为:酽锕极額閉镇桧猪訣锥。1)钻机就位:钻机需平置于牢固坚实的地方,钻杆对准孔位中心,偏差不超过5cm。2)钻孔下管:钻孔的目的是将注浆管顺利置入预定位置,在下管过程中,需防止管外泥砂或管内水泥浆小块堵塞喷嘴,可用胶带封死喷头,当注浆喷头下到预定位置(预定加固范围最深点),按照顺序往管内输送高压浆液和压缩空气,胶带将自动崩开。彈贸摄尔霁毙攬砖卤庑。3)制浆:根据不同地层选取不同注浆材料,本项目旋喷桩止水帷幕注浆材料采用海螺牌普通硅酸盐水泥(42.5#),水泥浆液的水灰比为0.8。謀荞抟箧飆鐸怼类蒋薔。4)试管:当注浆管置入土层预定深度后应用清水试压,若注浆设备和高压管路安全正常,则可搅拌制作水泥浆开始高压注浆作业。厦礴恳蹒骈時盡继價骚。5)高压注浆作业:高压射浆自下而上连续进行,注意检查浆液设备安装调试高压旋喷注浆施工平整场地测放桩位启动高喷台车引孔施工造浆定位试机引孔钻进启动空气压缩机输送高压气流主机钻进扩桩钻孔扩桩结束二重管同时启动并浆自桩底匀速旋转提速高压喷浆至桩顶单桩施工完毕移机再施工图旋喷注浆施工工艺流程初凝时间、注浆流量、压力、旋转和提升速度等参数,应符合操作规程要求。若其它参数不变,提高喷射压力即射流能量大,加固范围则相应增大,效果好;若提升速度和旋转速度适当降低也可以增大加固半径,在射浆过程中参数可随土质不同改变,若参数不变,则容易造成材料浪费或降低旋喷效果。茕桢广鳓鯡选块网羈泪。6)喷浆结束与拔管:喷浆由下而上至设计高度后,拔出喷浆管,喷浆即告结束,把浆液填入注浆孔中,多余的清除掉,但需防止浆液凝固时产生收缩的影响,拔管要及时,切不可久留孔中,否则浆液凝固后将难以拔出。鹅娅尽損鹌惨歷茏鴛賴。7)注浆设备清洗:当喷浆结束后,立即清洗高压泵、输浆管路、注浆管及喷头。三、施工机械设备及主要技术参数(1)施工机械设备表1设备名称设备型号数量备注钻机XP-301台旋喷注浆高压泵GZB-40B1台旋喷注浆空气压缩机0.6-0.81台旋喷注浆旋喷管731套旋喷注浆浆液制备机拌浆桶2台旋喷注浆(2)二管旋喷施工主要技术参数如下:项目参数喷嘴直径(mm)φ1.8旋喷速度(r/min)5~10提升速度(mm/min)10~15高压泵压力(MPa)25~30流量(L/min)50~70(浆液)空压机压力(MPa)0.7高压旋喷桩(ф600)止水帷幕水泥浆参数表水泥用量(每米)电动机转速(r/min)流量(L/min)提升速度(cm/min)备注120kg7008013.5四、旋喷桩质量(1)质量标准1)保证项目旋喷桩使用的水泥品种、标号、水泥浆的水灰比符合设计要求。检验方法:检查出厂证明、合格证、试验报告。2)基本项目高压旋喷桩桩体深度、直径、桩体强度和渗透系数等符合设计要求。检验方法:钻孔取...
