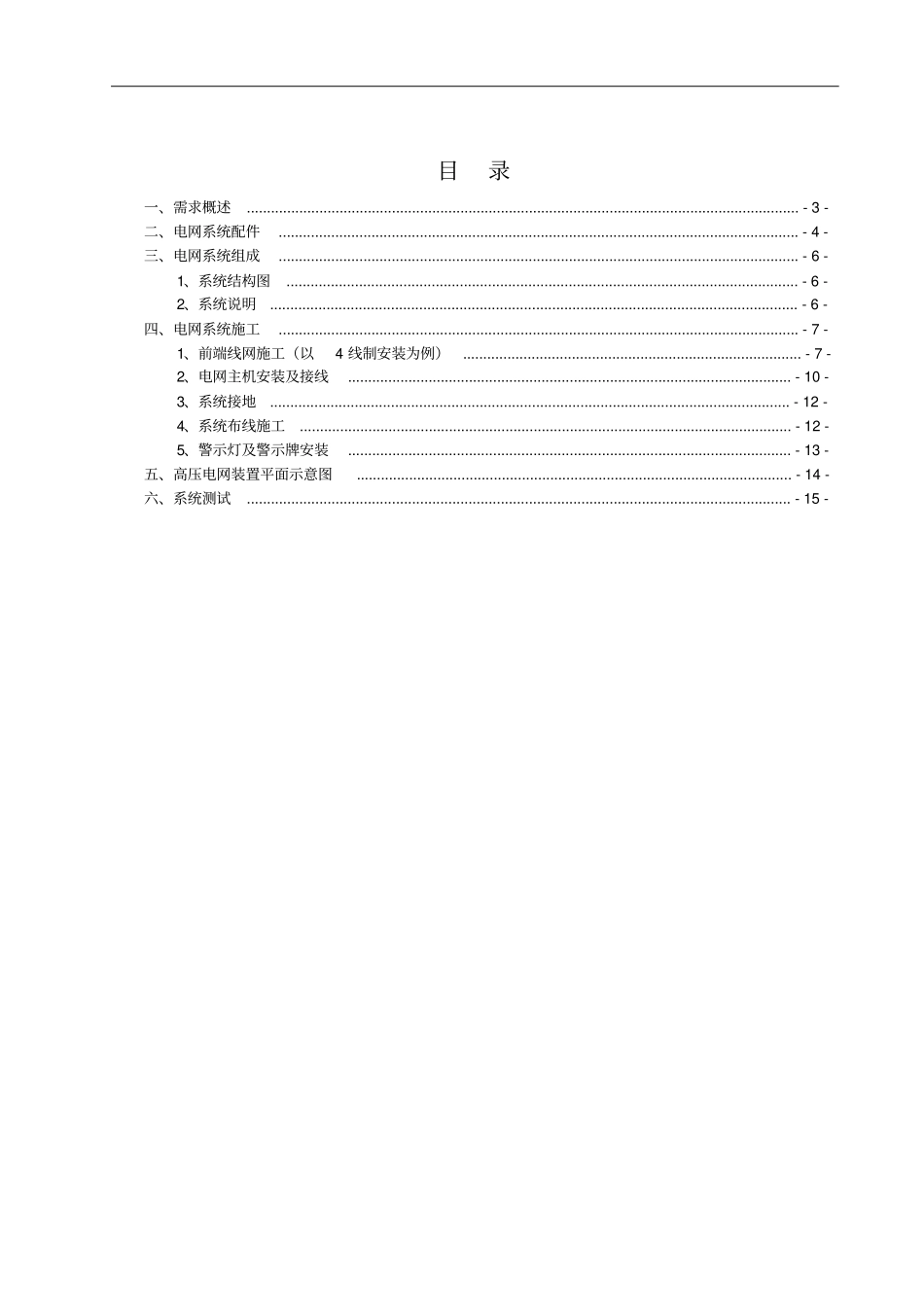

女一监高压电网系统施工要求中国普天2012-3-6目录一、需求概述.........................................................................................................................................-3-二、电网系统配件.................................................................................................................................-4-三、电网系统组成.................................................................................................................................-6-1、系统结构图...............................................................................................................................-6-2、系统说明...................................................................................................................................-6-四、电网系统施工.................................................................................................................................-7-1、前端线网施工（以4线制安装为例）....................................................................................-7-2、电网主机安装及接线..............................................................................................................-10-3、系统接地.................................................................................................................................-12-4、系统布线施工..........................................................................................................................-12-5、警示灯及警示牌安装..............................................................................................................-13-五、高压电网装置平面示意图............................................................................................................-14-六、系统测试.......................................................................................................................................-15-名称型号产地品牌技术性能单位数量电网标准镀锌撑杆（带避雷器）厂家提供图纸详见图纸根76电网标准镀锌撑杆厂家提供图纸详见图纸根304钢芯铝铰线16mm2米10000高压针式绝缘子P-10T耐压10千伏个1520膨胀螺栓个1200一、需求概述云南女一监监狱围墙周长约为1900米，拟在围墙内侧上部安装一圈高压电网用于有效地防止羁押人非法翻越围墙。高压电网安装高度为距地面4米左右，采用4+1模式，即4根高压电网（四线制），1根接地线并行排列。高压电网系统包括系统设备和电网结构件、辅材等，系统设备包括由总包方集中采购；电网结构件、辅材等由施工单位采购实施。电网支撑杆采用45°支架，每隔5米设一根，共约380根。支撑杆分2种（详见图纸），其中带避雷器的支杆占1/5，为76根，标准支杆占4/5，为304根，排列方式是1根带避雷器支杆，4根标准支杆，顺序排列。电网支撑杆要求采用热镀锌角钢，具体规格见后续材料规格要求。施工方所需采购的材料清单见下表：二、电网系统配件1、标准45°支架（见右图，侧视图）规格：50*50*5；材料：热镀锌角钢；安装位置：墙面平直、无拐角位置；作用：构成前端线网的主要支撑，固定和均匀排列钢芯铝绞线；配置数量：4-6米/根、分区点/1根（带避雷器安装孔）；2、高压瓷瓶（见右图）型号：P-10T（耐压10KV）；作用：支撑钢芯铝绞线、并与支架保持绝缘；安装位置：安装于各支架固定孔；配置数量:支架数量×N;注：“N”为平行线数；3、钢芯铝绞线（见右图）规格：16mm2；作用：依赖于支架及瓷瓶的支撑，构成前端线网，形成高电压载体；材料：铝合金（多芯铝股线绞合在镀锌钢芯线外的加强型导线）；配置数量：周界周长×（N+1）注：“N”为平行线数，“1”为绕围墙一周的地线；4、高压避雷器（见右图）用途：防止电网系统中设...
