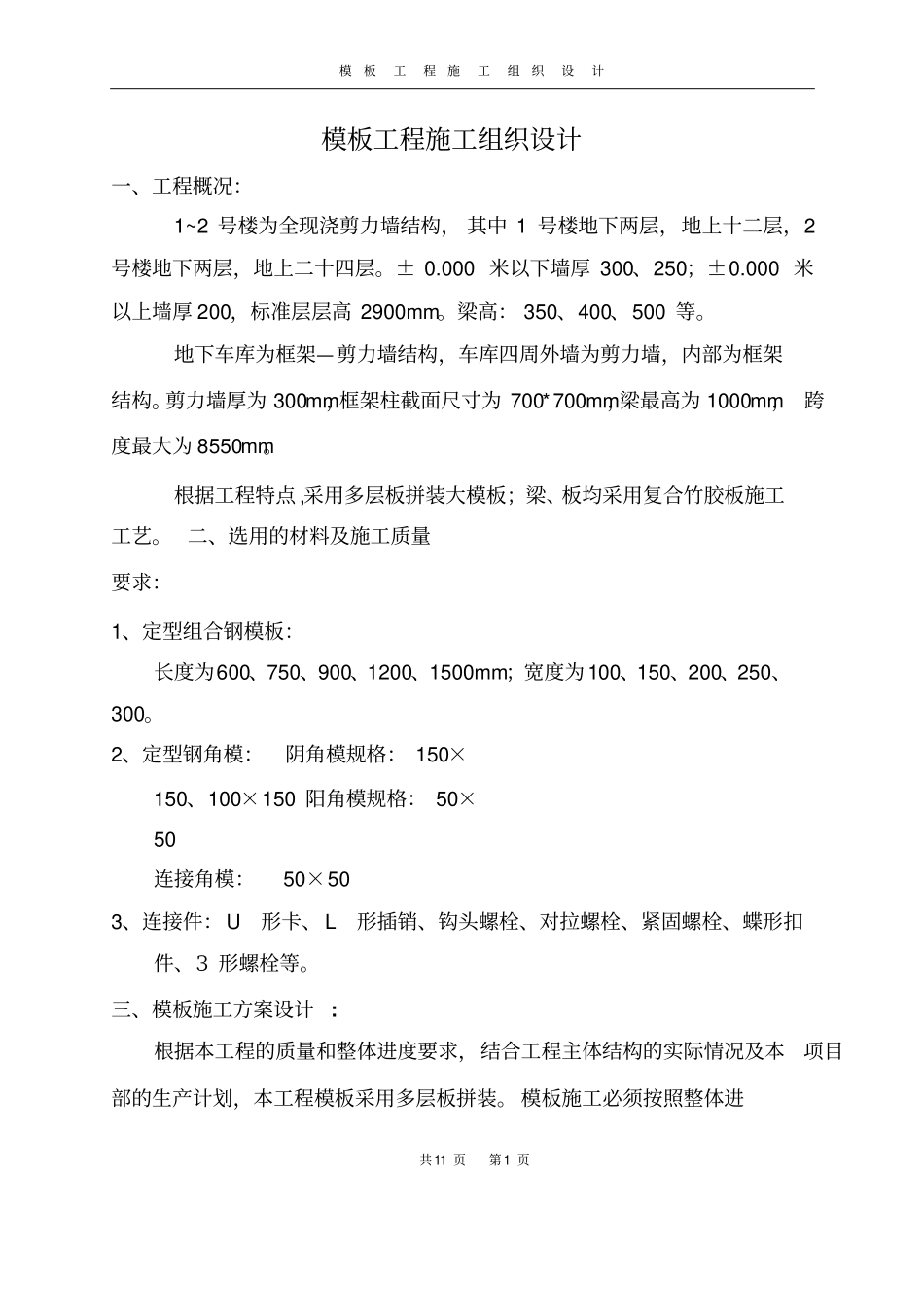

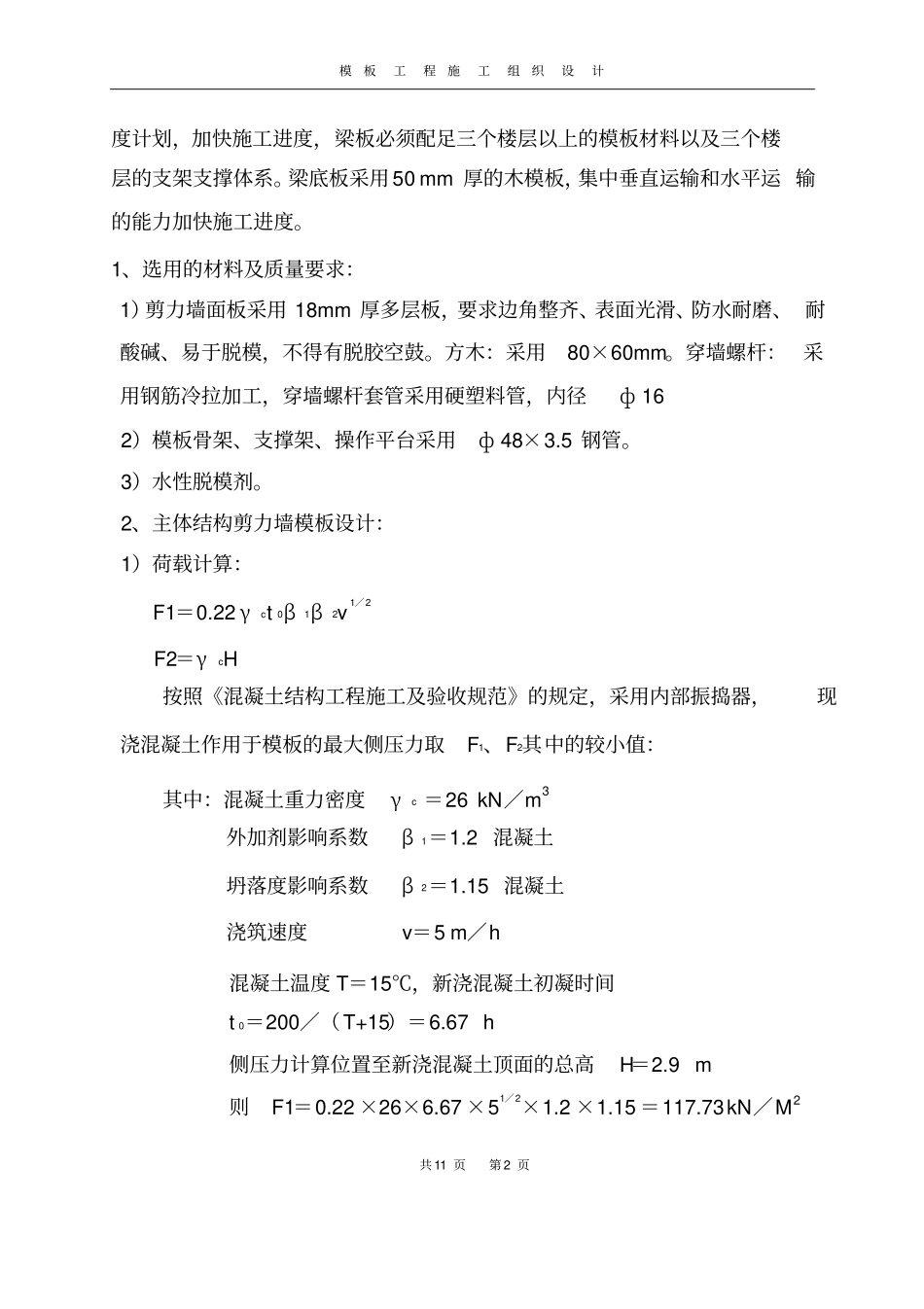

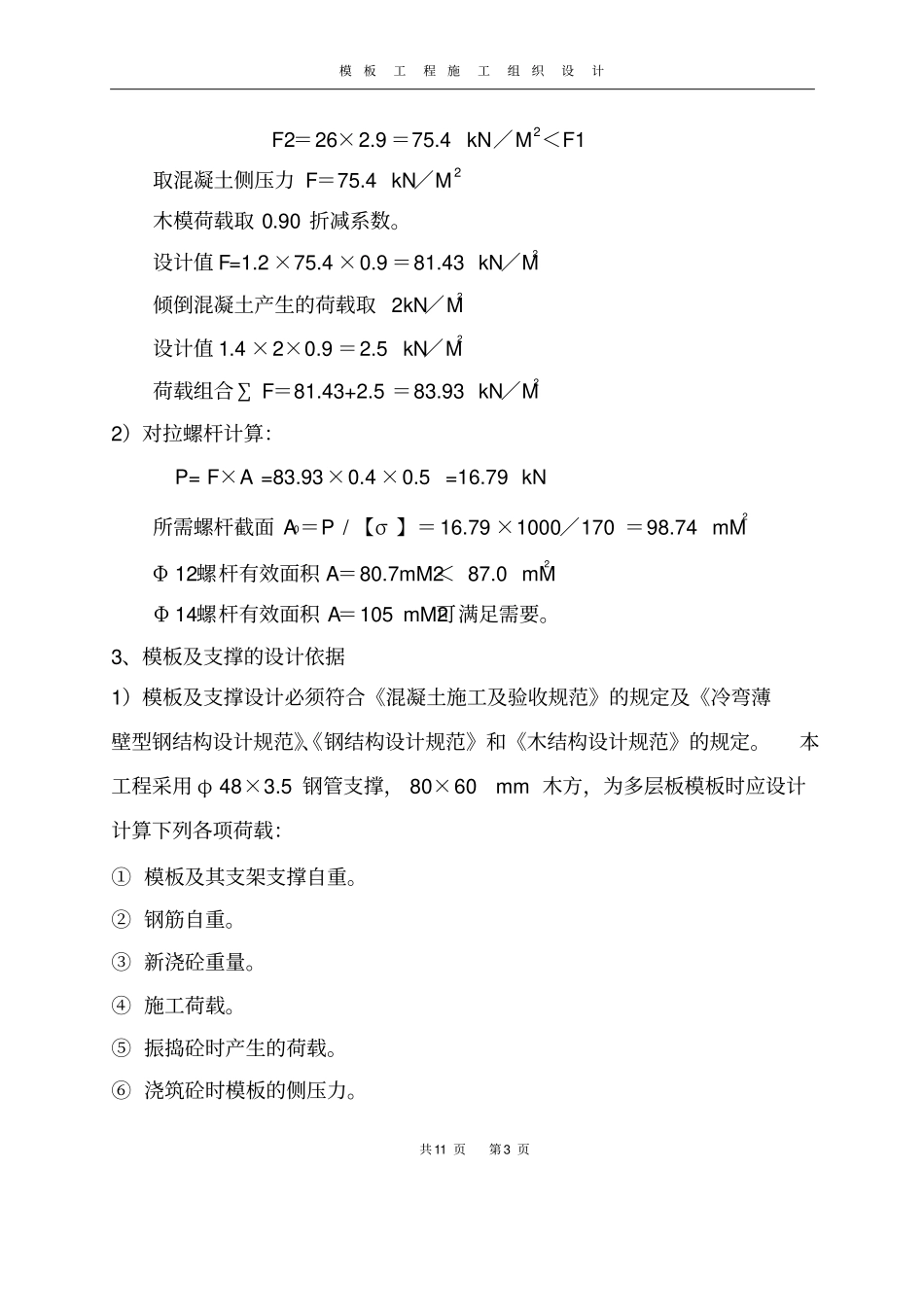

模板工程施工组织设计模板工程施工组织设计一、工程概况：1~2号楼为全现浇剪力墙结构，其中1号楼地下两层，地上十二层，2号楼地下两层，地上二十四层。±0.000米以下墙厚300、250；±0.000米以上墙厚200，标准层层高2900mm。梁高：350、400、500等。地下车库为框架—剪力墙结构，车库四周外墙为剪力墙，内部为框架结构。剪力墙厚为300mm，框架柱截面尺寸为700*700mm，梁最高为1000mm，跨度最大为8550mm。根据工程特点,采用多层板拼装大模板；梁、板均采用复合竹胶板施工工艺。二、选用的材料及施工质量要求：1、定型组合钢模板：长度为600、750、900、1200、1500mm；宽度为100、150、200、250、300。2、定型钢角模：阴角模规格：150×150、100×150阳角模规格：50×50连接角模：50×503、连接件：U形卡、L形插销、钩头螺栓、对拉螺栓、紧固螺栓、蝶形扣件、З形螺栓等。三、模板施工方案设计:根据本工程的质量和整体进度要求，结合工程主体结构的实际情况及本项目部的生产计划，本工程模板采用多层板拼装。模板施工必须按照整体进共11页第1页模板工程施工组织设计度计划，加快施工进度，梁板必须配足三个楼层以上的模板材料以及三个楼层的支架支撑体系。梁底板采用50mm厚的木模板，集中垂直运输和水平运输的能力加快施工进度。1、选用的材料及质量要求：1）剪力墙面板采用18mm厚多层板，要求边角整齐、表面光滑、防水耐磨、耐酸碱、易于脱模，不得有脱胶空鼓。方木：采用80×60mm。穿墙螺杆：采用钢筋冷拉加工，穿墙螺杆套管采用硬塑料管，内径ф162）模板骨架、支撑架、操作平台采用ф48×3.5钢管。3）水性脱模剂。2、主体结构剪力墙模板设计：1）荷载计算：F1＝0.22γct0β1β2v1／2F2＝γcH按照《混凝土结构工程施工及验收规范》的规定，采用内部振捣器，现浇混凝土作用于模板的最大侧压力取F1、F2其中的较小值：其中：混凝土重力密度γc＝26kN／m3外加剂影响系数β1＝1.2混凝土坍落度影响系数β2＝1.15混凝土浇筑速度v＝5m／h混凝土温度T＝15℃，新浇混凝土初凝时间t0＝200／（T+15）＝6.67h侧压力计算位置至新浇混凝土顶面的总高H＝2.9m则F1＝0.22×26×6.67×51／2×1.2×1.15＝117.73kN／M2共11页第2页2模板工程施工组织设计F2＝26×2.9＝75.4kN／M2＜F1取混凝土侧压力F＝75.4kN／M2木模荷载取0.90折减系数。设计值F=1.2×75.4×0.9＝81.43kN／M2倾倒混凝土产生的荷载取2kN／M2设计值1.4×2×0.9＝2.5kN／M2荷载组合∑F＝81.43+2.5＝83.93kN／M22）对拉螺杆计算：P=F×A=83.93×0.4×0.5=16.79kN所需螺杆截面A0＝P/【σ】＝16.79×1000／170＝98.74mMΦ12螺杆有效面积A＝80.7mM2＜87.0mM2Φ14螺杆有效面积A＝105mM2可满足需要。3、模板及支撑的设计依据1）模板及支撑设计必须符合《混凝土施工及验收规范》的规定及《冷弯薄壁型钢结构设计规范》、《钢结构设计规范》和《木结构设计规范》的规定。本工程采用φ48×3.5钢管支撑，80×60mm木方，为多层板模板时应设计计算下列各项荷载：①模板及其支架支撑自重。②钢筋自重。③新浇砼重量。④施工荷载。⑤振捣砼时产生的荷载。⑥浇筑砼时模板的侧压力。共11页第3页模板工程施工组织设计Ⅱ本工程采用泵送砼，倾倒砼时产生的荷载不列入计算。2）及支撑设计安装必须符合下列要求①结构表面外露的模板，为构件计算跨度的1/400。②结构表面隐蔽的模板为构件计算跨度的1/250。③模板支架的压缩变形值或弹性挠度，应小于或等于相应结构自由跨度的1/1000。以上为计算模板及支架的刚度时，其最大变形值应不得超过允许值。④模板及其支架的稳定性、支架的直柱或笔直绗架应保持稳定，并应用撑拉杆件固定。为防止模板及其支架在风荷载作用下倾覆，当验算模板及支架的自重和风荷载作用下的抗倾覆的稳定安全系数不宜小于1.15。⑤保证工程结构和构件的形状，尺寸和相应位置的正确。⑥具有足够的强度刚度和稳定性。⑦构造简单，拆装方便。⑧模板严密不得漏浆（柱模板缝采用海棉密封，平板采用胶带）。3）支撑计算：①标准层楼板钢管支架计算:板厚140mm，楼层净高2760mm。荷载计算：多层板重：250N/M2钢管自重：250N/M2新浇砼重：250×14=3500N/M...
