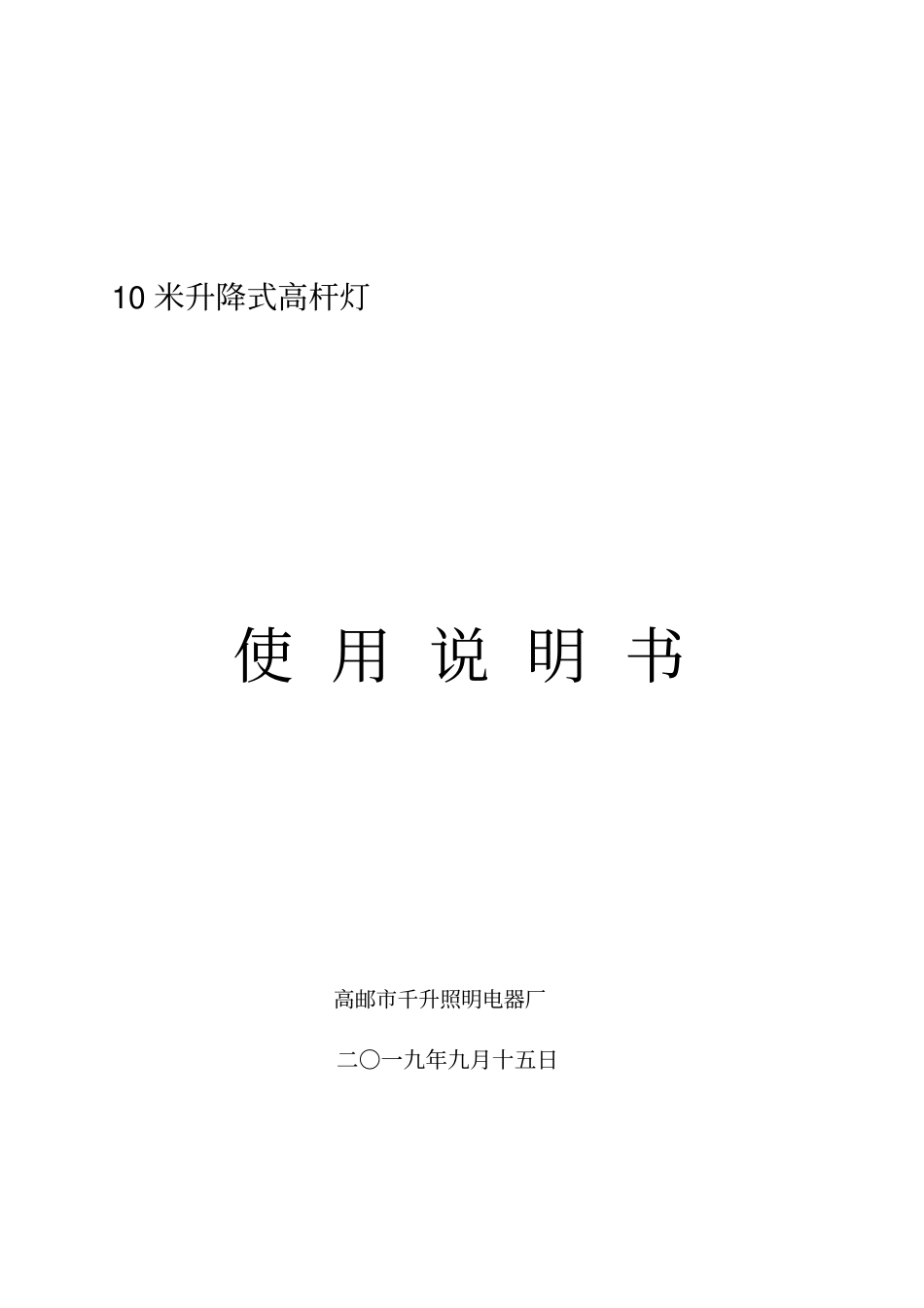

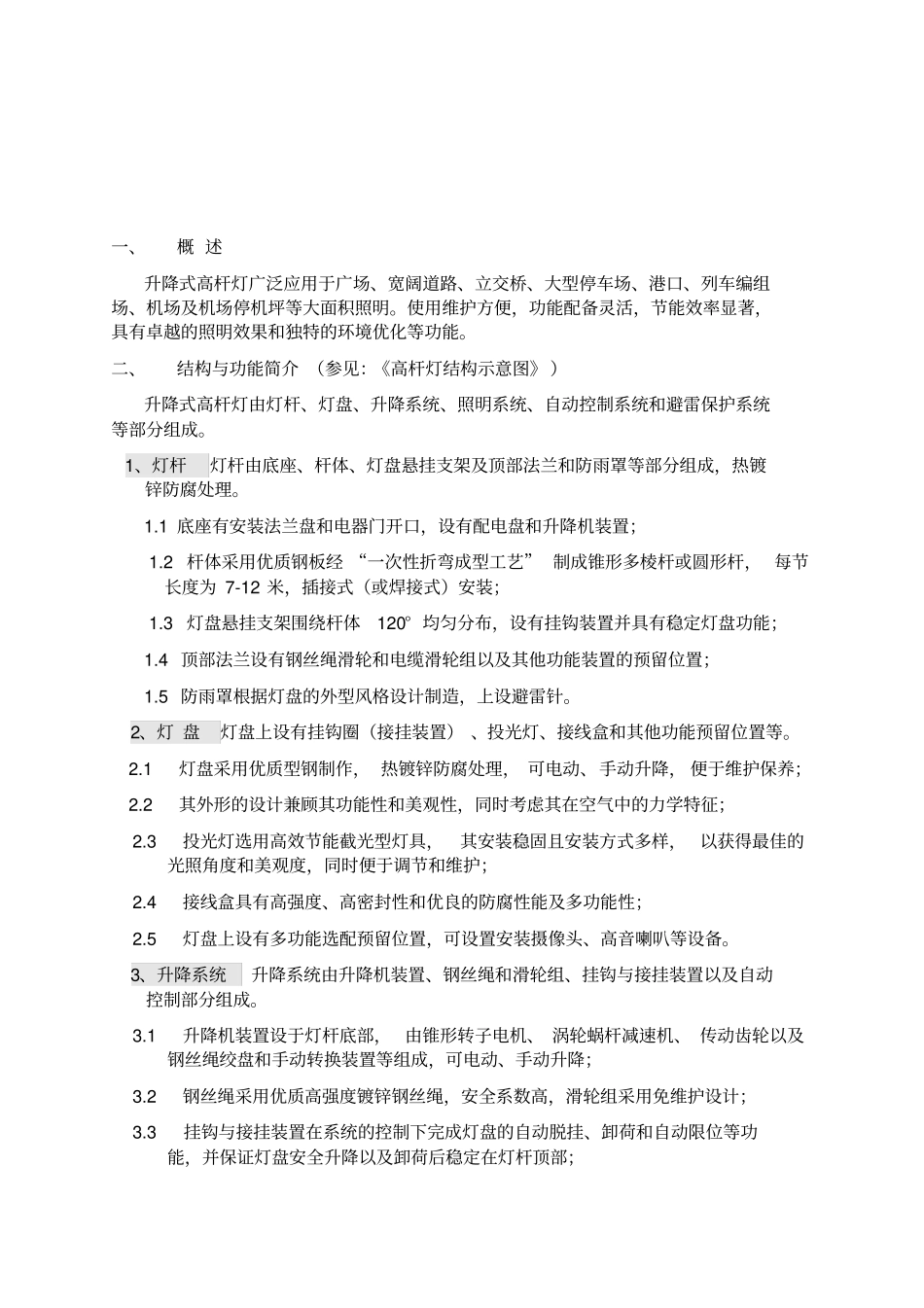

10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年九月十五日目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。使用维护方便，功能配备灵活，节能效率显著，具有卓越的照明效果和独特的环境优化等功能。二、结构与功能简介（参见：《高杆灯结构示意图》）升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成，热镀锌防腐处理。1.1底座有安装法兰盘和电器门开口，设有配电盘和升降机装置；1.2杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆，每节长度为7-12米，插接式（或焊接式）安装；1.3灯盘悬挂支架围绕杆体120°均匀分布，设有挂钩装置并具有稳定灯盘功能；1.4顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置；1.5防雨罩根据灯盘的外型风格设计制造，上设避雷针。2、灯盘灯盘上设有挂钩圈（接挂装置）、投光灯、接线盒和其他功能预留位置等。2.1灯盘采用优质型钢制作，热镀锌防腐处理，可电动、手动升降，便于维护保养；2.2其外形的设计兼顾其功能性和美观性，同时考虑其在空气中的力学特征；2.3投光灯选用高效节能截光型灯具，其安装稳固且安装方式多样，以获得最佳的光照角度和美观度，同时便于调节和维护；2.4接线盒具有高强度、高密封性和优良的防腐性能及多功能性；2.5灯盘上设有多功能选配预留位置，可设置安装摄像头、高音喇叭等设备。3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。3.1升降机装置设于灯杆底部，由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成，可电动、手动升降；3.2钢丝绳采用优质高强度镀锌钢丝绳，安全系数高，滑轮组采用免维护设计；3.3挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能，并保证灯盘安全升降以及卸荷后稳定在灯杆顶部；4、自动控制系统自动控制系统由配电盘和相关部件及材料组成，控制着灯盘的升降、脱挂和照明灯具的亮灭。4.1配电盘设置于灯杆底部的电器门上，是自动控制系统的核心部件。其两大主要功能区域为升降控制区和照明控制区；4.2灯盘的升降和脱挂卸荷控制操作用远离灯杆的升降控制开关完成，具有限位保护和过载保护功能，确保设备和操作人员的安全。4.3照明灯具的控制方式灵活多样：可设置1-3路、选择不同时间段，采用时控、光控和光时综合控等方式。时控开关采用微电脑智能开关，可根据季节的变化，自动调节灯的每天亮灭时间，使用方便、节约能源；4.4自动控制系统同时具备过载保护和瞬时过流保护功能。5、避雷系统避雷系统由避雷针、灯杆、接地线和接地桩共同组成，接地电阻小于10欧姆。三、操作方法（参见《高杆灯结构示意图》等相关图纸）特别注意事项：A、严禁非专业人员操作、使用高杆灯B、严禁在风雨等恶劣天气侯升降高杆灯C、操作前务必仔细阅读《使用说明书》E、升降操作前须检查电源项序[详见（五）]D、如遇飓风天气，提前落下高杆灯灯盘置于托架上（一）下降操作操作人员须远离灯杆5米以外，双手持握升降控制开关（其中一手指始终按于停止键）进行操作。1、下降操作准备1.1切断灯组电源：拔开灯组电源插头1.2转换操作功能：将转换开关拨转向“脱钩”位置；1.3连接升降控制开关：将插头）插入插座1.4安装好灯盘的托架。2、下降操作2.1提升灯盘：按键使灯盘稍作提升，当限位挡板下降触及到灯盘在限位开关的作用下停止上升；2.2脱钩：按键，灯盘下降的同时挂钩自动脱钩（可听见挂钩脱钩时的“叮当”响声）；2.3灯盘下落：登盘脱钩后徐徐下降直至灯盘托架停稳时按下停止键，下降操作完成。（二）上升操作1、上升操作准备1.1转换操作功能：将功能转换开关拨转向挂钩位置；1.2连接升降控制开关：将插头插入插座2...
