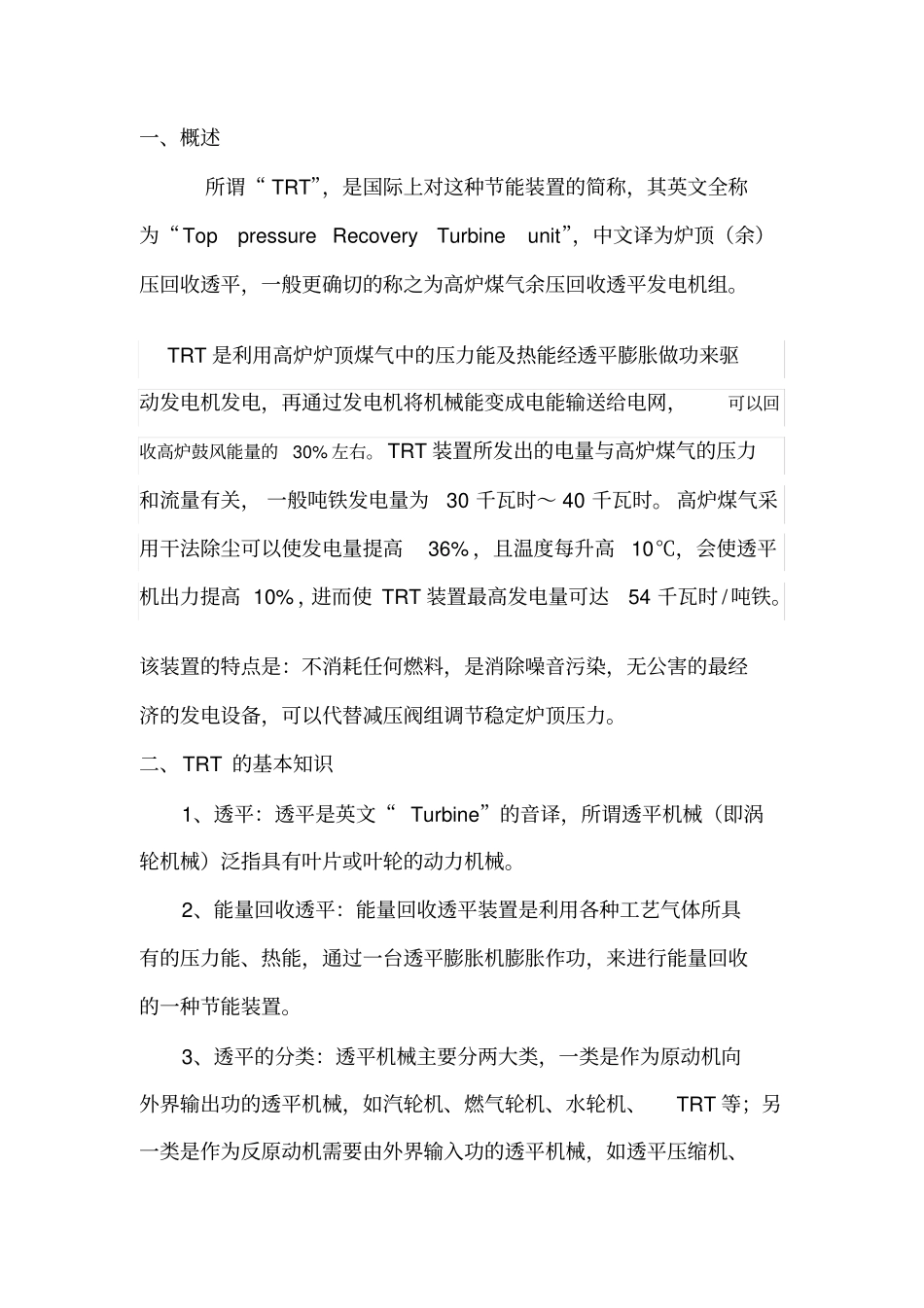

高炉TRT发电_第1页
1/32

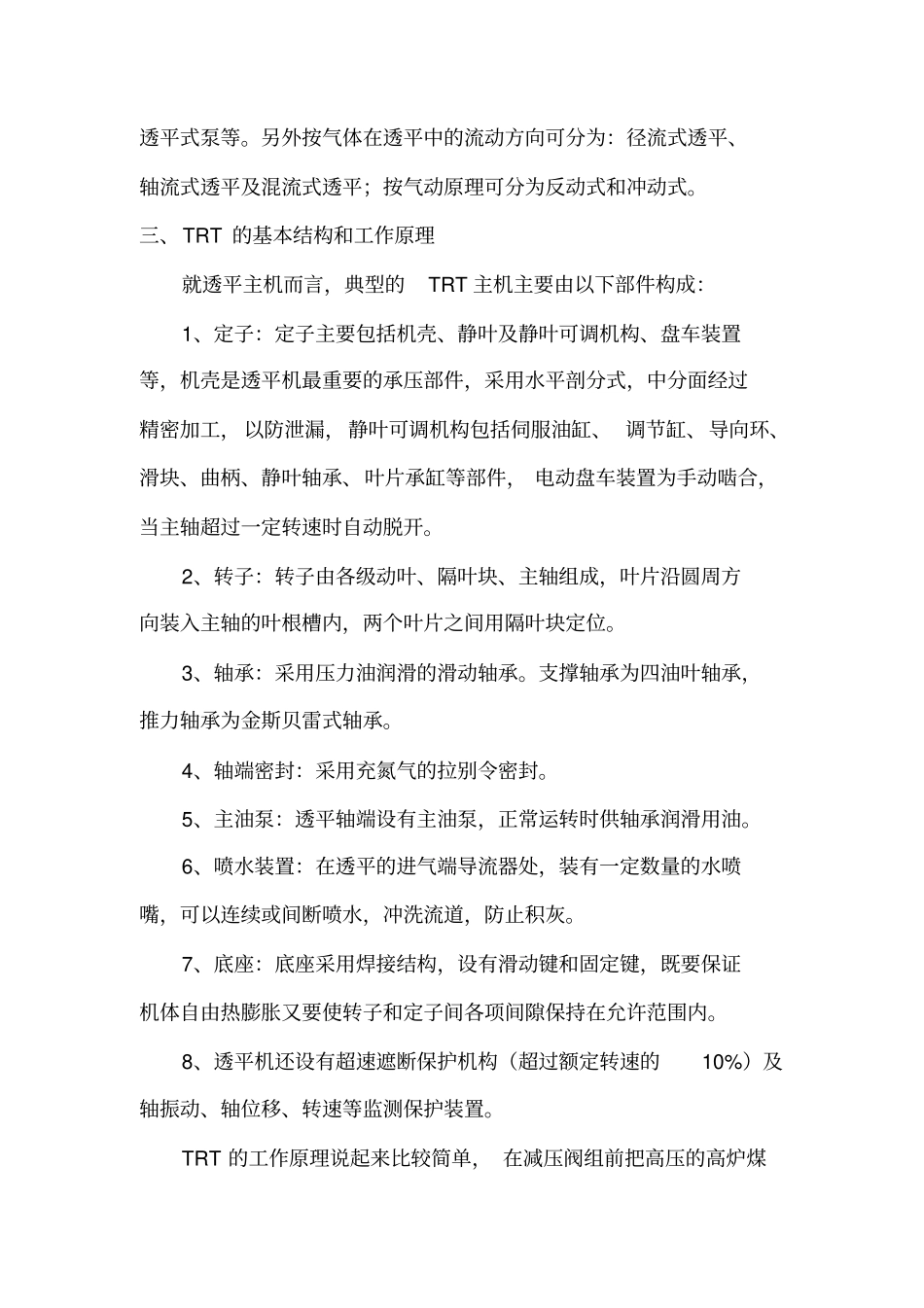

高炉TRT发电_第2页
2/32

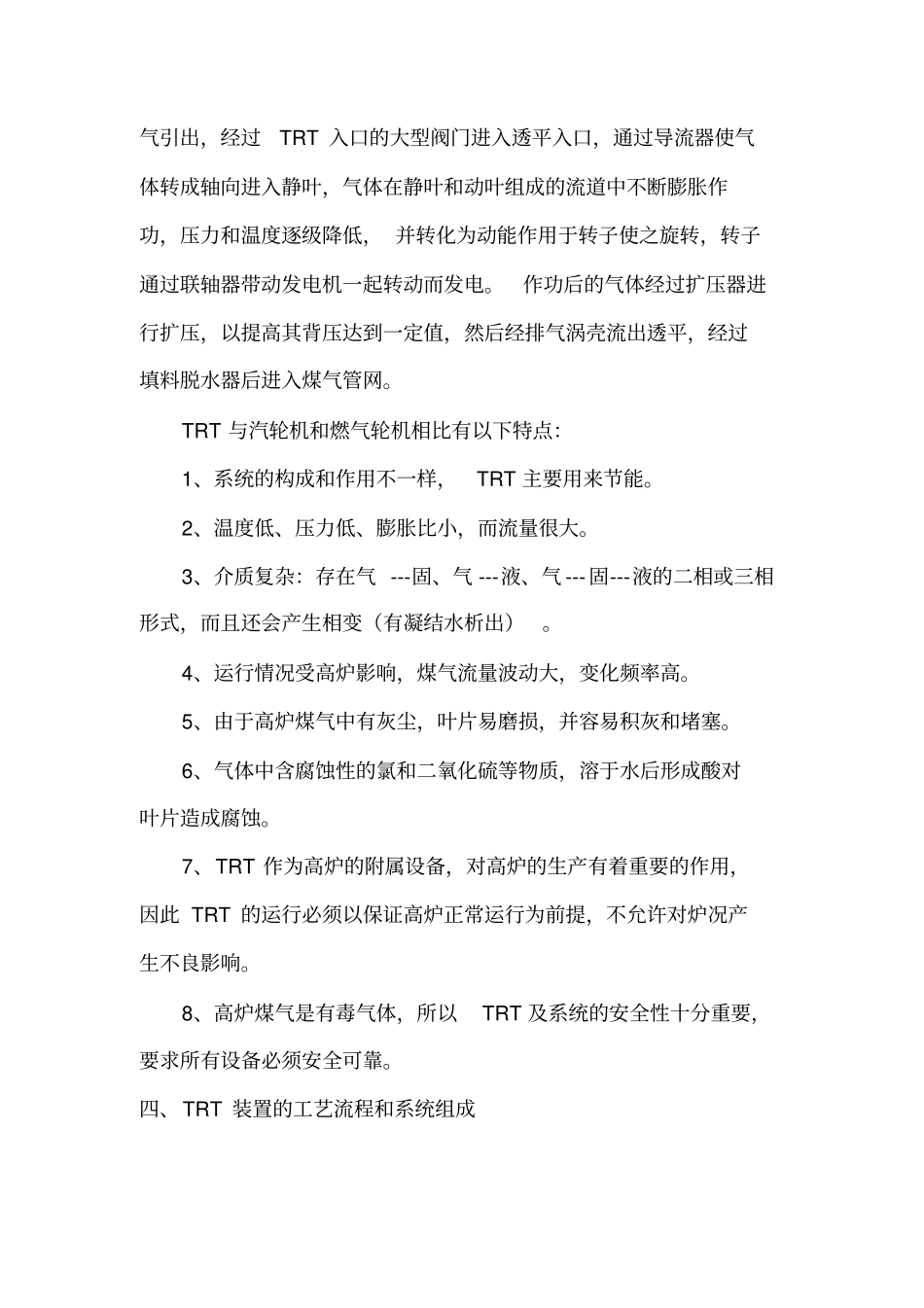

高炉TRT发电_第3页
3/32
一、概述所谓“TRT”,是国际上对这种节能装置的简称,其英文全称为“ToppressureRecoveryTurbineunit”,中文译为炉顶(余)压回收透平,一般更确切的称之为高炉煤气余压回收透平发电机组。TRT是利用高炉炉顶煤气中的压力能及热能经透平膨胀做功来驱动发电机发电,再通过发电机将机械能变成电能输送给电网,可以回收高炉鼓风能量的30%左右。TRT装置所发出的电量与高炉煤气的压力和流量有关,一般吨铁发电量为30千瓦时~40千瓦时。高炉煤气采用干法除尘可以使发电量提高36%,且温度每升高10℃,会使透平机出力提高10%,进而使TRT装置最高发电量可达54千瓦时/吨铁。该装置的特点是:不消耗任何燃料,是消除噪音污染,无公害的最经济的发电设备,可以代替减压阀组调节稳定炉顶压力。二、TRT的基本知识1、透平:透平是英文“Turbine”的音译,所谓透平机械(即涡轮机械)泛指具有叶片或叶轮的动力机械。2、能量回收透平:能量回收透平装置是利用各种工艺气体所具有的压力能、热能,通过一台透平膨胀机膨胀作功,来进行能量回收的一种节能装置。3、透平的分类:透平机械主要分两大类,一类是作为原动机向外界输出功的透平机械,如汽轮机、燃气轮机、水轮机、TRT等;另一类是作为反原动机需要由外界输入功的透平机械,如透平压缩机、透平式泵等。另外按气体在透平中的流动方向可分为:径流式透平、轴流式透平及混流式透平;按气动原理可分为反动式和冲动式。三、TRT的基本结构和工作原理就透平主机而言,典型的TRT主机主要由以下部件构成:1、定子:定子主要包括机壳、静叶及静叶可调机构、盘车装置等,机壳是透平机最重要的承压部件,采用水平剖分式,中分面经过精密加工,以防泄漏,静叶可调机构包括伺服油缸、调节缸、导向环、滑块、曲柄、静叶轴承、叶片承缸等部件,电动盘车装置为手动啮合,当主轴超过一定转速时自动脱开。2、转子:转子由各级动叶、隔叶块、主轴组成,叶片沿圆周方向装入主轴的叶根槽内,两个叶片之间用隔叶块定位。3、轴承:采用压力油润滑的滑动轴承。支撑轴承为四油叶轴承,推力轴承为金斯贝雷式轴承。4、轴端密封:采用充氮气的拉别令密封。5、主油泵:透平轴端设有主油泵,正常运转时供轴承润滑用油。6、喷水装置:在透平的进气端导流器处,装有一定数量的水喷嘴,可以连续或间断喷水,冲洗流道,防止积灰。7、底座:底座采用焊接结构,设有滑动键和固定键,既要保证机体自由热膨胀又要使转子和定子间各项间隙保持在允许范围内。8、透平机还设有超速遮断保护机构(超过额定转速的10%)及轴振动、轴位移、转速等监测保护装置。TRT的工作原理说起来比较简单,在减压阀组前把高压的高炉煤气引出,经过TRT入口的大型阀门进入透平入口,通过导流器使气体转成轴向进入静叶,气体在静叶和动叶组成的流道中不断膨胀作功,压力和温度逐级降低,并转化为动能作用于转子使之旋转,转子通过联轴器带动发电机一起转动而发电。作功后的气体经过扩压器进行扩压,以提高其背压达到一定值,然后经排气涡壳流出透平,经过填料脱水器后进入煤气管网。TRT与汽轮机和燃气轮机相比有以下特点:1、系统的构成和作用不一样,TRT主要用来节能。2、温度低、压力低、膨胀比小,而流量很大。3、介质复杂:存在气---固、气---液、气---固---液的二相或三相形式,而且还会产生相变(有凝结水析出)。4、运行情况受高炉影响,煤气流量波动大,变化频率高。5、由于高炉煤气中有灰尘,叶片易磨损,并容易积灰和堵塞。6、气体中含腐蚀性的氯和二氧化硫等物质,溶于水后形成酸对叶片造成腐蚀。7、TRT作为高炉的附属设备,对高炉的生产有着重要的作用,因此TRT的运行必须以保证高炉正常运行为前提,不允许对炉况产生不良影响。8、高炉煤气是有毒气体,所以TRT及系统的安全性十分重要,要求所有设备必须安全可靠。四、TRT装置的工艺流程和系统组成TRT装置在工艺中的设置一般是:高炉产生的煤气经过重力除尘器、塔文系统/双文系统/比肖夫系统,进入TRT装置,TRT与减压阀组是并联设置。高压的高炉煤气经过TRT的入口蝶阀、入口插板阀、(调速阀)、快切阀,进入透平机膨胀作功,带动发电机发电,自透...
