高聚物改性沥青防水卷材企业标准VIP免费

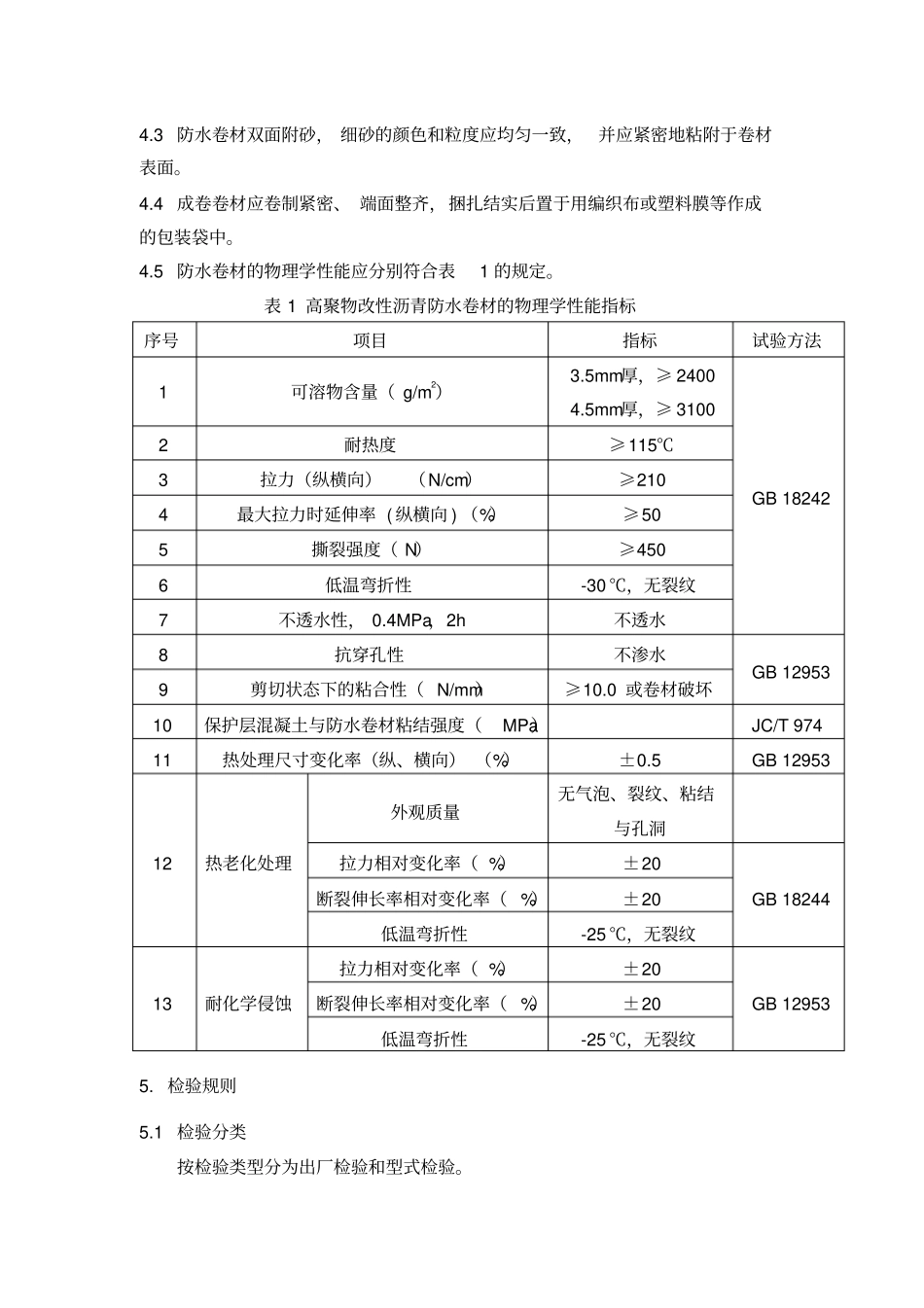

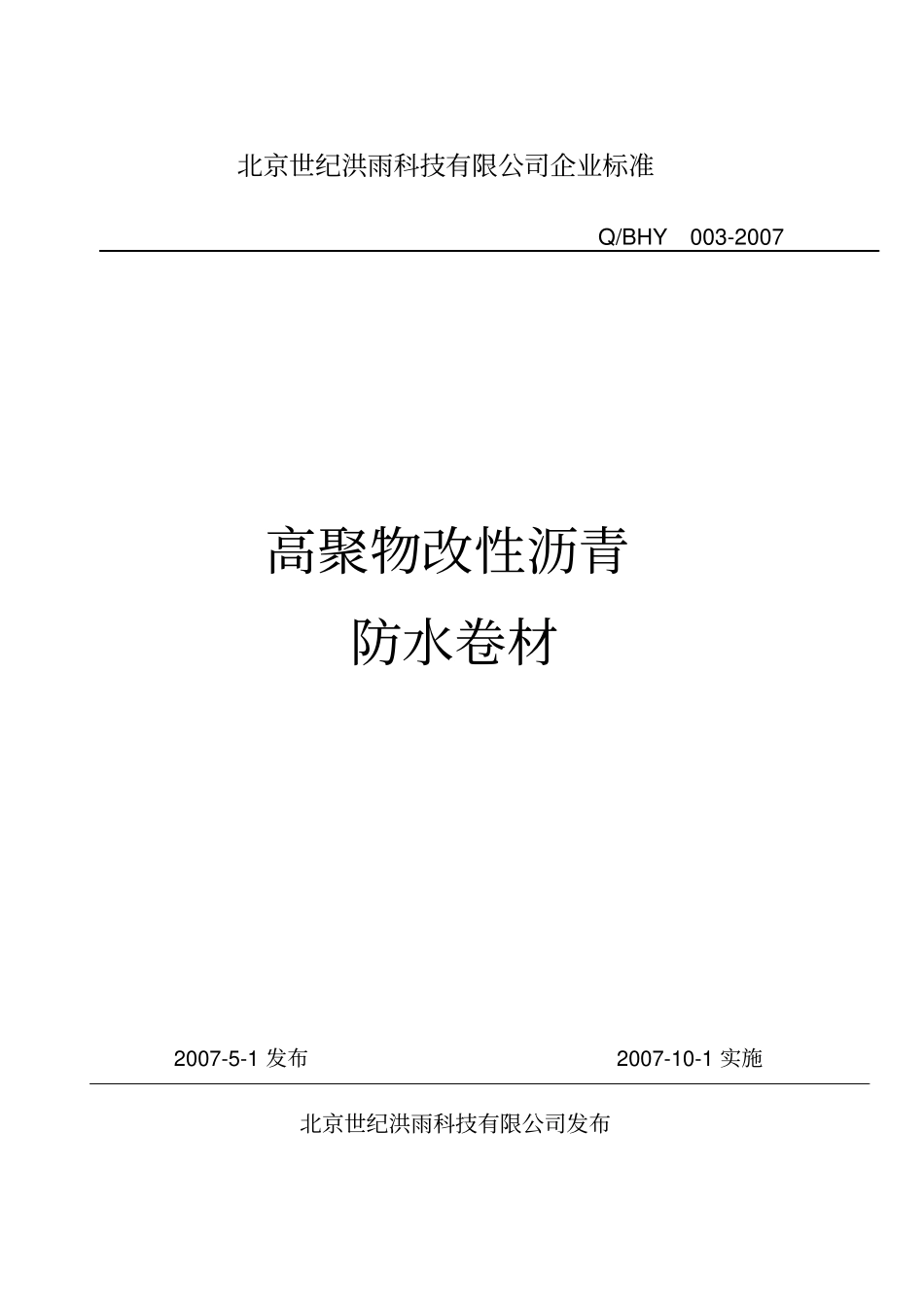

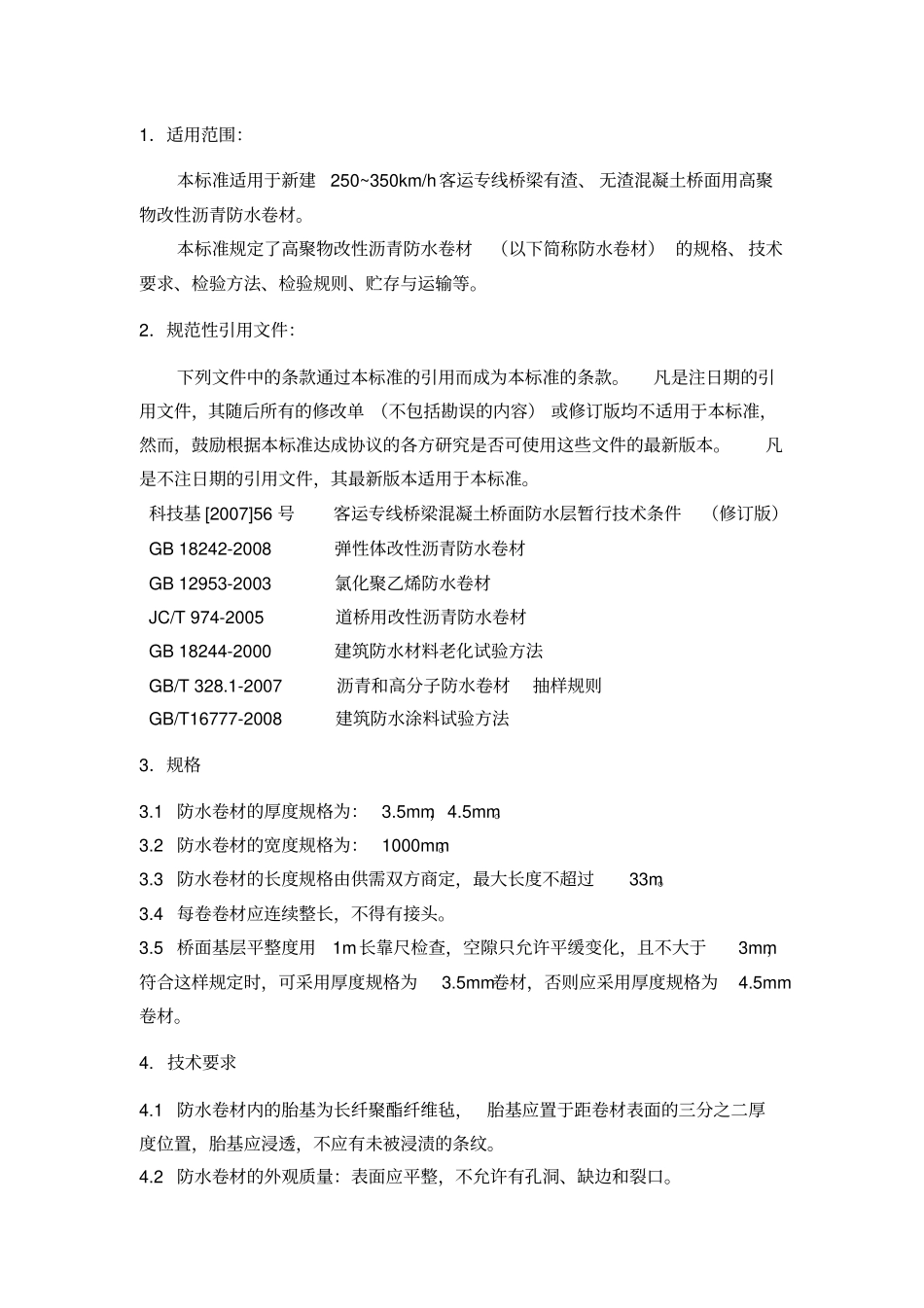

北京世纪洪雨科技有限公司企业标准Q/BHY003-2007高聚物改性沥青防水卷材2007-5-1发布2007-10-1实施北京世纪洪雨科技有限公司发布1．适用范围：本标准适用于新建250~350km/h客运专线桥梁有渣、无渣混凝土桥面用高聚物改性沥青防水卷材。本标准规定了高聚物改性沥青防水卷材（以下简称防水卷材）的规格、技术要求、检验方法、检验规则、贮存与运输等。2．规范性引用文件：下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。科技基[2007]56号客运专线桥梁混凝土桥面防水层暂行技术条件（修订版）GB18242-2008弹性体改性沥青防水卷材GB12953-2003氯化聚乙烯防水卷材JC/T974-2005道桥用改性沥青防水卷材GB18244-2000建筑防水材料老化试验方法GB/T328.1-2007沥青和高分子防水卷材抽样规则GB/T16777-2008建筑防水涂料试验方法3．规格3.1防水卷材的厚度规格为：3.5mm，4.5mm。3.2防水卷材的宽度规格为：1000mm。3.3防水卷材的长度规格由供需双方商定，最大长度不超过33m。3.4每卷卷材应连续整长，不得有接头。3.5桥面基层平整度用1m长靠尺检查，空隙只允许平缓变化，且不大于3mm，符合这样规定时，可采用厚度规格为3.5mm卷材，否则应采用厚度规格为4.5mm卷材。4.技术要求4.1防水卷材内的胎基为长纤聚酯纤维毡，胎基应置于距卷材表面的三分之二厚度位置，胎基应浸透，不应有未被浸渍的条纹。4.2防水卷材的外观质量：表面应平整，不允许有孔洞、缺边和裂口。4.3防水卷材双面附砂，细砂的颜色和粒度应均匀一致，并应紧密地粘附于卷材表面。4.4成卷卷材应卷制紧密、端面整齐，捆扎结实后置于用编织布或塑料膜等作成的包装袋中。4.5防水卷材的物理学性能应分别符合表1的规定。表1高聚物改性沥青防水卷材的物理学性能指标序号项目指标试验方法1可溶物含量（g/m2）3.5mm厚，≥24004.5mm厚，≥3100GB182422耐热度≥115℃3拉力（纵横向）（N/cm）≥2104最大拉力时延伸率(纵横向)（%）≥505撕裂强度（N）≥4506低温弯折性-30℃，无裂纹7不透水性，0.4MPa，2h不透水8抗穿孔性不渗水GB129539剪切状态下的粘合性（N/mm）≥10.0或卷材破坏10保护层混凝土与防水卷材粘结强度（MPa）JC/T97411热处理尺寸变化率（纵、横向）（%）±0.5GB1295312热老化处理外观质量无气泡、裂纹、粘结与孔洞拉力相对变化率（%）±20GB18244断裂伸长率相对变化率（%）±20低温弯折性-25℃，无裂纹13耐化学侵蚀拉力相对变化率（%）±20GB12953断裂伸长率相对变化率（%）±20低温弯折性-25℃，无裂纹5.检验规则5.1检验分类按检验类型分为出厂检验和型式检验。5.2出厂检验出厂检验项目包括:可溶物含量、耐热度、低温弯折性、拉力（纵横向）、最大拉力时延伸率（纵横向）、撕裂强度、不透水性、抗穿孔性。5.3型式检验型式检验项目包括表1性能指标中所有规定，在下列情况下进行型式检验:a)新产品投产或产品定型鉴定时；b)防水卷材生产用原材料、工艺等发生较大变化，可能影响产品质量时；c)用户对防水卷材质量有疑问时。5.4组批以同一品种、同一批号的高聚物改性沥青防水卷材8000m2为一批，不足8000m2亦可作为一批。5.5抽样在每批产品中按GB/T328.1-2007规定取样，取2m2用于检测。5.6判定规则防水卷材抽检结果全部符合表1性能指标者，判定为整批合格。若有一项性能指标不合格时，应双倍抽样检验该项目，若仍有一项检验不合格，则判整批不合格。6.贮存及运输6.1运输途中或贮存期间：宜立放，入平放，应以3个卷材高度为限；防水卷材避免日晒、雨淋，不得与有损防水卷材质量或影响卷材使用性能的物质接触，并远离热源。6.2防水卷材贮存有效期为1年。
