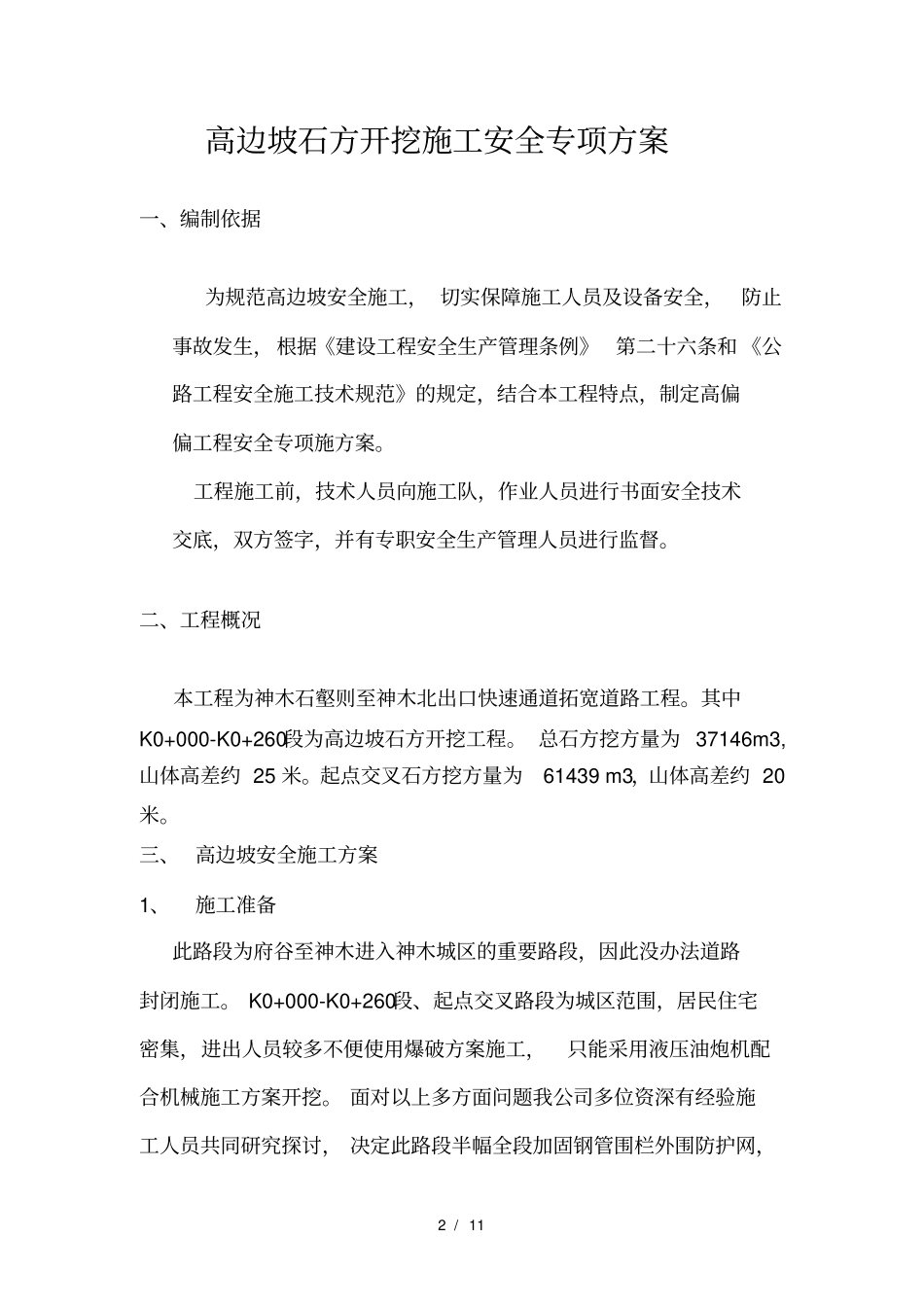

1/11神木县石壑则至神府高速北出口道路工程N1标段路基高边坡石方开挖施工安全专项方案编制人：审核人：审批人:神木云海建设工程有限公司2016年1月12日2/11高边坡石方开挖施工安全专项方案一、编制依据为规范高边坡安全施工，切实保障施工人员及设备安全，防止事故发生，根据《建设工程安全生产管理条例》第二十六条和《公路工程安全施工技术规范》的规定，结合本工程特点，制定高偏偏工程安全专项施方案。工程施工前，技术人员向施工队，作业人员进行书面安全技术交底，双方签字，并有专职安全生产管理人员进行监督。二、工程概况本工程为神木石壑则至神木北出口快速通道拓宽道路工程。其中K0+000-K0+260段为高边坡石方开挖工程。总石方挖方量为37146m3,山体高差约25米。起点交叉石方挖方量为61439m3，山体高差约20米。三、高边坡安全施工方案1、施工准备此路段为府谷至神木进入神木城区的重要路段，因此没办法道路封闭施工。K0+000-K0+260段、起点交叉路段为城区范围，居民住宅密集，进出人员较多不便使用爆破方案施工，只能采用液压油炮机配合机械施工方案开挖。面对以上多方面问题我公司多位资深有经验施工人员共同研究探讨，决定此路段半幅全段加固钢管围栏外围防护网，3/11围栏最低高度不小于六米以防山体开挖碎石外滚存在安全隐患。由于车流量较多此路段只留单道单向行驶，另一行驶道改向山体对面加油站方向行驶。1.1钢护栏编制依据要求1）《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2）《建筑结构荷载规范》(GB50009-2001)3）《钢管脚手架扣件标准》（GB15831）4）《建筑结构静力计算手册》5）《钢结构设计规范》(GB50017-2003)6）《碳素结构钢》（GB/T700）1.2具体围护方案防护搭设材料搭设脚手架的主要材料采用：Φ48×3.25钢管、扣件的材质应符合国标《钢管脚手架扣件》（GB15831）中的规定、工字钢Ⅰ60号热轧工字钢、钢丝绳网为RX-050（普通常用型菱形网）、与山体连接件为Φ48×3.25钢管、与工字钢连接锚杆为φ28钢筋锚入山体长度为3米、与连接件连接锚杆为φ22钢筋锚入山体长为2米.1.2.防护搭设施工方法第一层硬质防护采用落地式外架从神杨路路面开始搭设占用公路通行路面6米，预留通行路宽5米，搭设高度6m；立杆纵距La=1.50m，立杆横距Lb=1.2m，步距h=1.80m.横杆间距为1.5米.与山体连接件间距为3*3米。与连接件焊接锚杆间距同连接件。具体做法如下图：4/115/111）脚手架断面图6/112、高边坡施工一般规定1）施工生产区域，半幅围栏施工，半幅通车，主要进出口应设有明显的施工警示标志和安全文明生产规定、禁令。与生产无关人员，设备不得进入生产区域。2）作业人员应严格遵守劳动纪律，服从领导和安全检查人员的指挥。3）进入施工现场必须按照要求正确穿戴个人防护用品，严禁穿打钉易滑倒的鞋进入施工现场。4）在道路两侧设专业安全指挥人员，入遇较大的落石，指挥禁止车辆及人员通过。3、高边坡开挖施工方案为保护神府高速隧道安全和神杨路的行程安全，借鉴类似工程的施工经验，最终确定采用液压岩石破碎锤及挖掘机配合进行开挖施工。石方开挖采用自上而下分层开挖的方式进行施工。施工中首先将岩层采用液压岩石破碎锤分层破碎，挖掘机配合清除岩块，按照设计边坡坡度、台阶及路基标高进行破碎，破碎将至设计坡面时，停止破碎，采用挖机进行修坡面。四、开挖投入的机械、人员7/11机械设备配置计划表序号设备名称规格型号单位数量备注1液压岩石破碎锤HM960台62挖掘机小松360台13挖掘机卡特330台14自卸车20t辆10现场生产人员配备序号名称人数备注1技术人员42安全员23作业队长24机械操作手185技术工106普工20五、主要施工方法1.测量放线利用在施工现场设置测量控制网，采用GPS进行测量施工控制，根据8/11设计坡比精确放样出路基边坡开挖轮廓，用白石灰画出轮廓线。边坡控制放样精度不大于±2cm，经监理人员确认后进行下一步破碎工作。2.开挖施工（1）根据测量精确放样出的路基边坡开挖轮廓线，采用挖机进行清除表土，将所要破碎的石方露出，由于开挖破碎的方式为自上而下分层开挖，因此首先根据实际地形修出第一级施工平台，已方便破碎锤及挖机摆放。（2）...
