高速公路路面工程施工技术沥青混凝土面层VIP免费

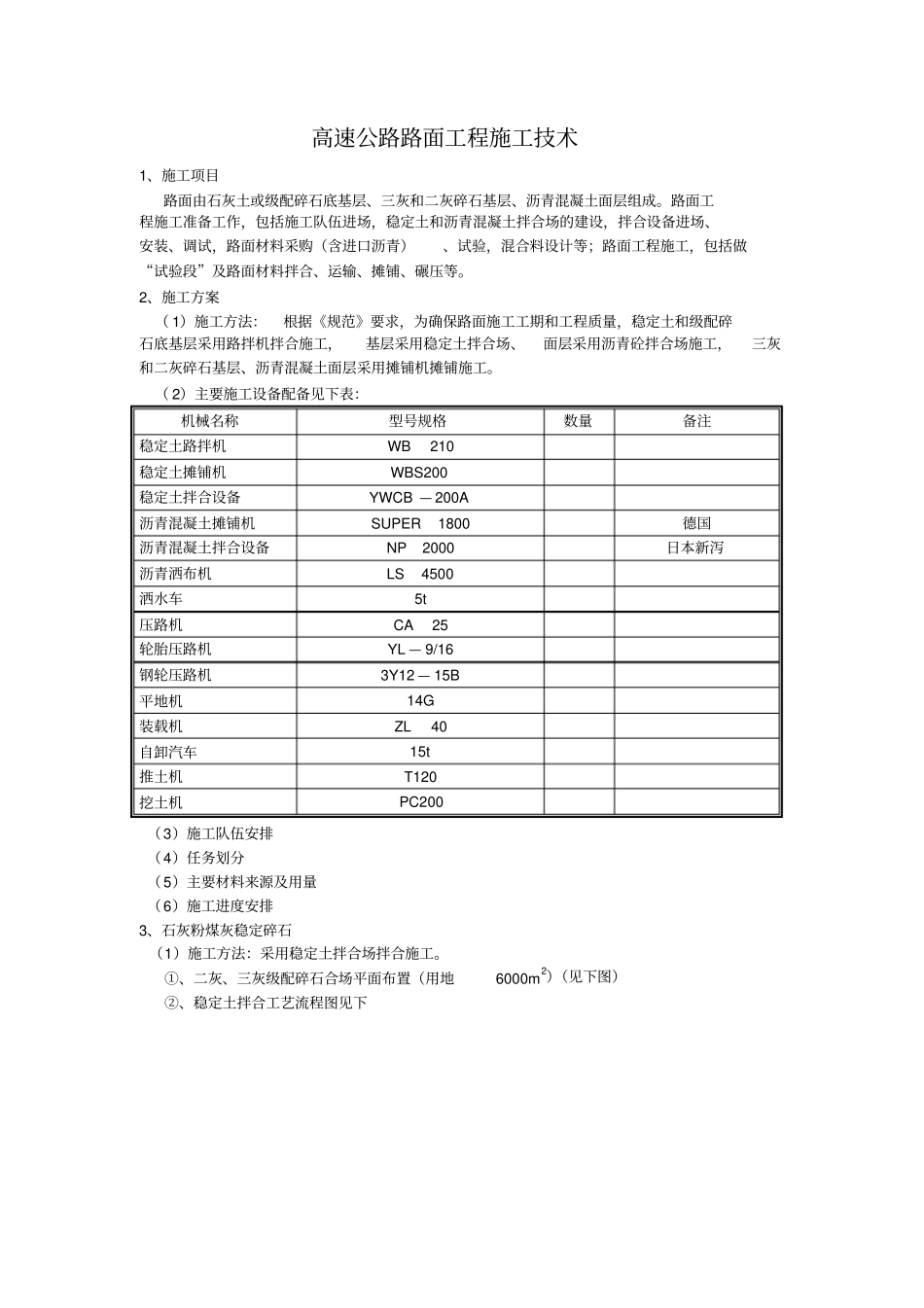

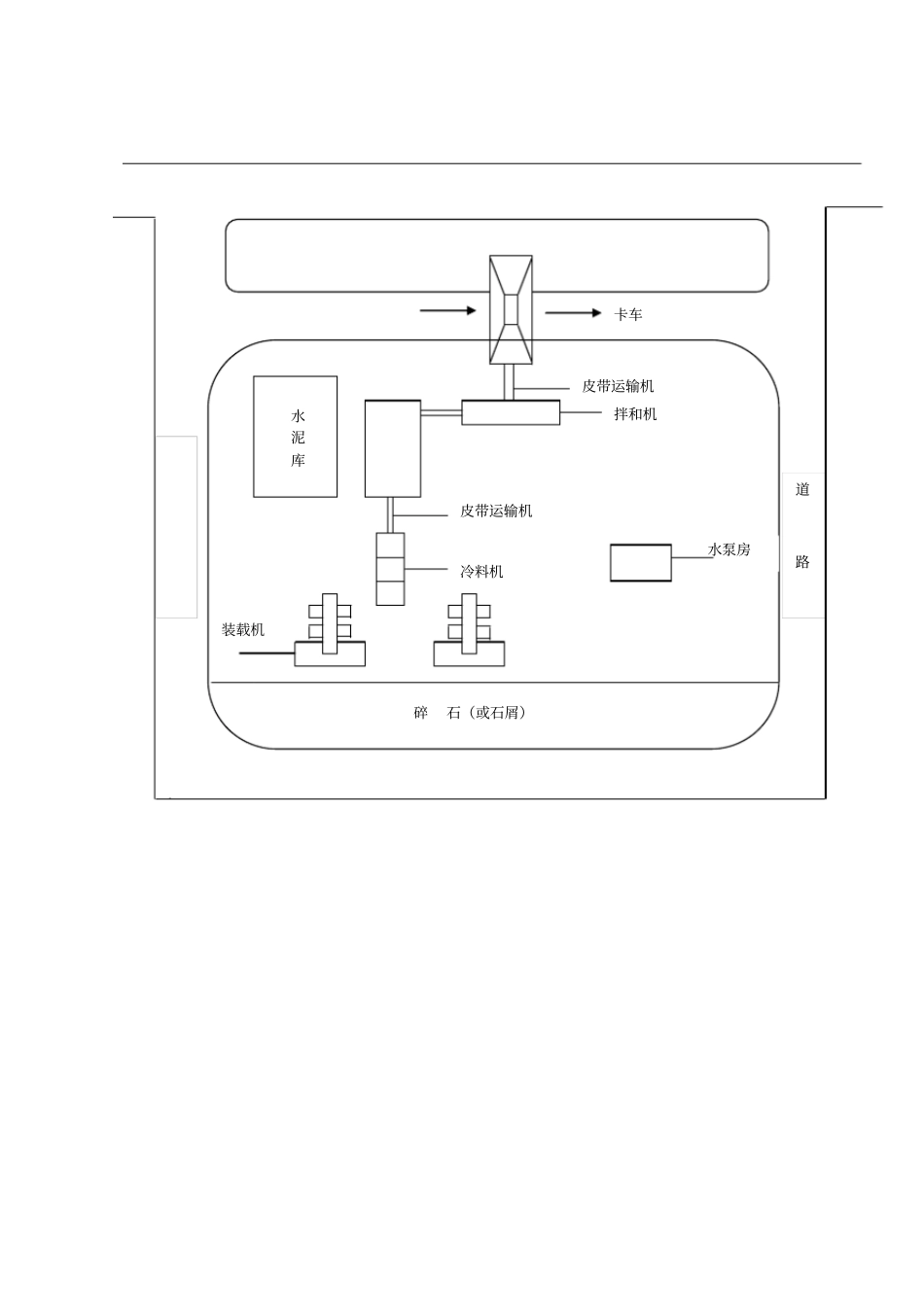

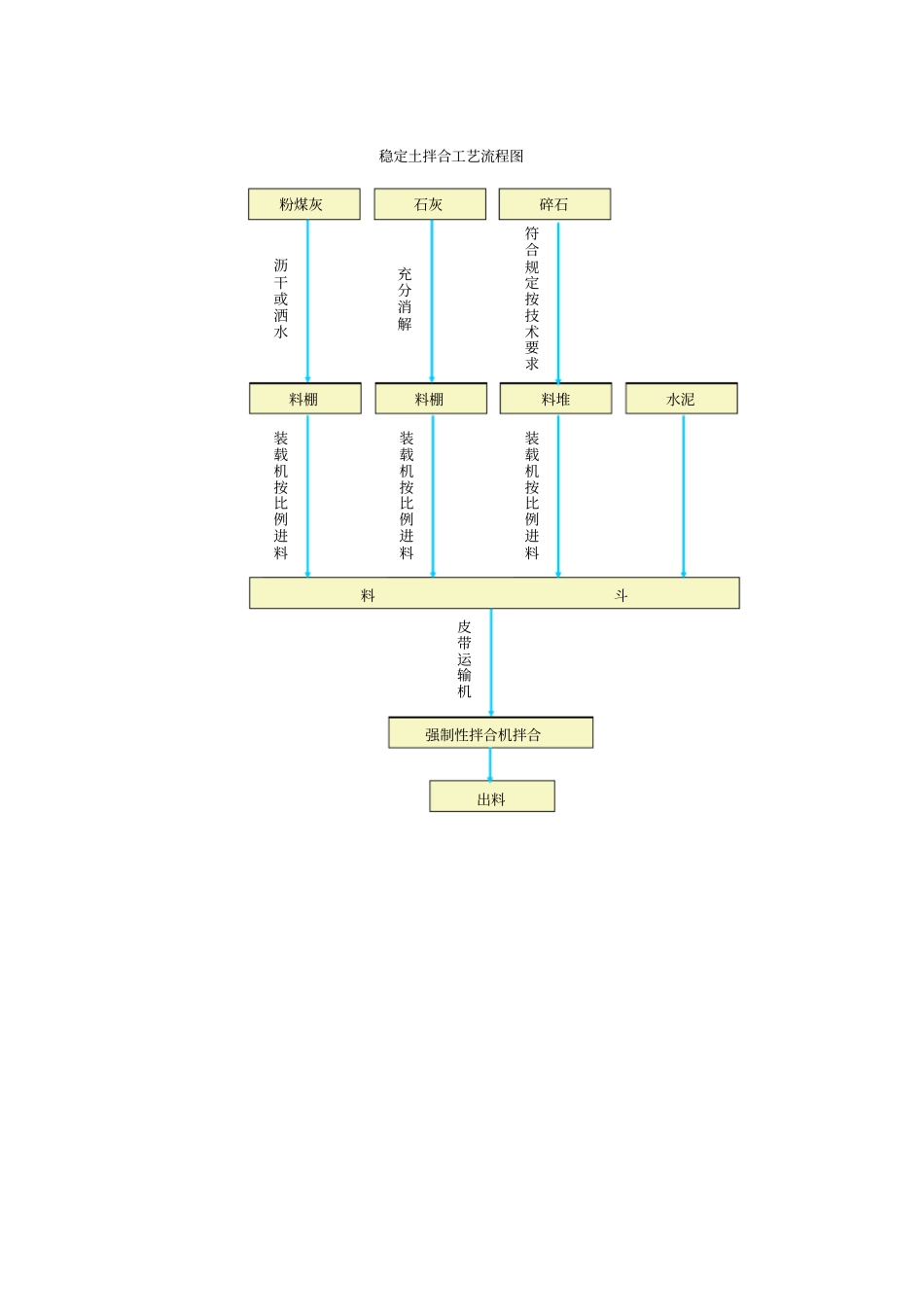

高速公路路面工程施工技术1、施工项目路面由石灰土或级配碎石底基层、三灰和二灰碎石基层、沥青混凝土面层组成。路面工程施工准备工作，包括施工队伍进场，稳定土和沥青混凝土拌合场的建设，拌合设备进场、安装、调试，路面材料采购（含进口沥青）、试验，混合料设计等；路面工程施工，包括做“试验段”及路面材料拌合、运输、摊铺、碾压等。2、施工方案（1）施工方法：根据《规范》要求，为确保路面施工工期和工程质量，稳定土和级配碎石底基层采用路拌机拌合施工，基层采用稳定土拌合场、面层采用沥青砼拌合场施工，三灰和二灰碎石基层、沥青混凝土面层采用摊铺机摊铺施工。（2）主要施工设备配备见下表：机械名称型号规格数量备注稳定土路拌机WB210稳定土摊铺机WBS200稳定土拌合设备YWCB—200A沥青混凝土摊铺机SUPER1800德国沥青混凝土拌合设备NP2000日本新泻沥青洒布机LS4500洒水车5t压路机CA25轮胎压路机YL—9/16钢轮压路机3Y12—15B平地机14G装载机ZL40自卸汽车15t推土机T120挖土机PC200（3）施工队伍安排（4）任务划分（5）主要材料来源及用量（6）施工进度安排3、石灰粉煤灰稳定碎石（1）施工方法：采用稳定土拌合场拌合施工。①、二灰、三灰级配碎石合场平面布置（用地6000m2）（见下图）②、稳定土拌合工艺流程图见下稳定土拌合工艺流程图石灰粉煤灰碎石料棚料棚料堆水泥符合规定按技术要求沥干或洒水充分消解料斗强制性拌合机拌合装载机按比例进料装载机按比例进料装载机按比例进料皮带运输机出料卡车皮带运输机拌和机水泵房皮带运输机冷料机水泥库碎石（或石屑）装载机道路（2）稳定土基层施工工艺流程图开工前28天做“试验段”，取得经验后再施工。①、准备下承层：对底基层进行检查验收，达到《规范》要求后方可铺基层。②、施工放样：在底基层上恢复中线，做水平测量，在两侧指示桩上标明二灰基层边线，设计标高。③、备料：选石灰、粉煤灰厂、碎石场，做原材料试验，并满足《规范》要求。④、拌合机械设备检查、调试：在拌合混合料前进行拌合机检查、调试，以使混合料的比例、含水量处于受控状态。⑤、拌合混合料：二灰稳定碎石采用YWCB—200A型拌合站进行拌制，生产能力200t/h，可保证拌制质量和进度要求。⑥、运送和摊铺混合料：使用自卸汽车运送，稳定土摊铺机摊铺的方法。根据路面宽可采用两台摊铺机梯队作业，一次摊铺成型。摊铺机后设专人消除粗、细集料“窝”等离析现象。⑦、碾压：采用12—15t钢轮压路机按先慢后快、先轻后重的原则及《规范》的规定碾压。然后检查密实度，达到重型击实标准的98%为合格。⑧、养生：保湿养生7天。养生结束后，按《规范》喷洒透层或做下封层，并在5—10天内铺沥青混凝土面层。3、沥青混凝土面层（1）施工方法：采用厂拌法施工。①、沥青砼拌合场平面布置（见下图）路面基层施工工艺流程图准备下基层施工放样拌合混合料备料运送、摊铺混合料碾压、找补接头和调头处处理养生取样试验弯沉值检测合格结束不合格石屑棚碎石堆砂棚冷料仓干燥机搅拌机石粉仓皮带运输机集尘机振动筛装载机重油贮罐油加热器汽车地磅控制室沥青罐（257）碎石180—225t/h沥青拌合场综合作业平面布置图②、沥青砼拌合工艺流程（见下图）（2）施工工艺流程沥青混凝土拌合工艺流程图粒料碎石砂粒料加热冷料升运热料升运沥青矿粉填充料组合料筛分沥青容量料仓称量仓拌合机矿粉称量沥青溶池控制出厂温度沥青砼路面面层施工工艺流程图准备下承层施工、放样浇洒透层粘层沥青质量检验接缝处理碾压成型混合料摊铺结束修整不合格混合料运送混合料拌制混合料组成设计选定混合料原材料开工前28天做“试验段”，取得经验后再施工。①、准备下承层基层。要求有足够的强度和刚度。具有良好的稳定性，收缩变形小，表面平整、密实、拱度和坡度一致、高程符合要求。②、施工放样：标高和平面测量。关于标高测量应根据标高值设置挂线标准桩，籍以控制摊铺厚度和标高（基准线钢丝法）。设置纵坡参考钢丝绳时，不但要满足沥青路面总厚度，还要考虑标高不超过允许范围。③、混合料拌制：使用NP2000日本新泻沥青混凝土拌合设备拌制混合料。拌合后的沥青混凝土应均匀一致，无花白...
