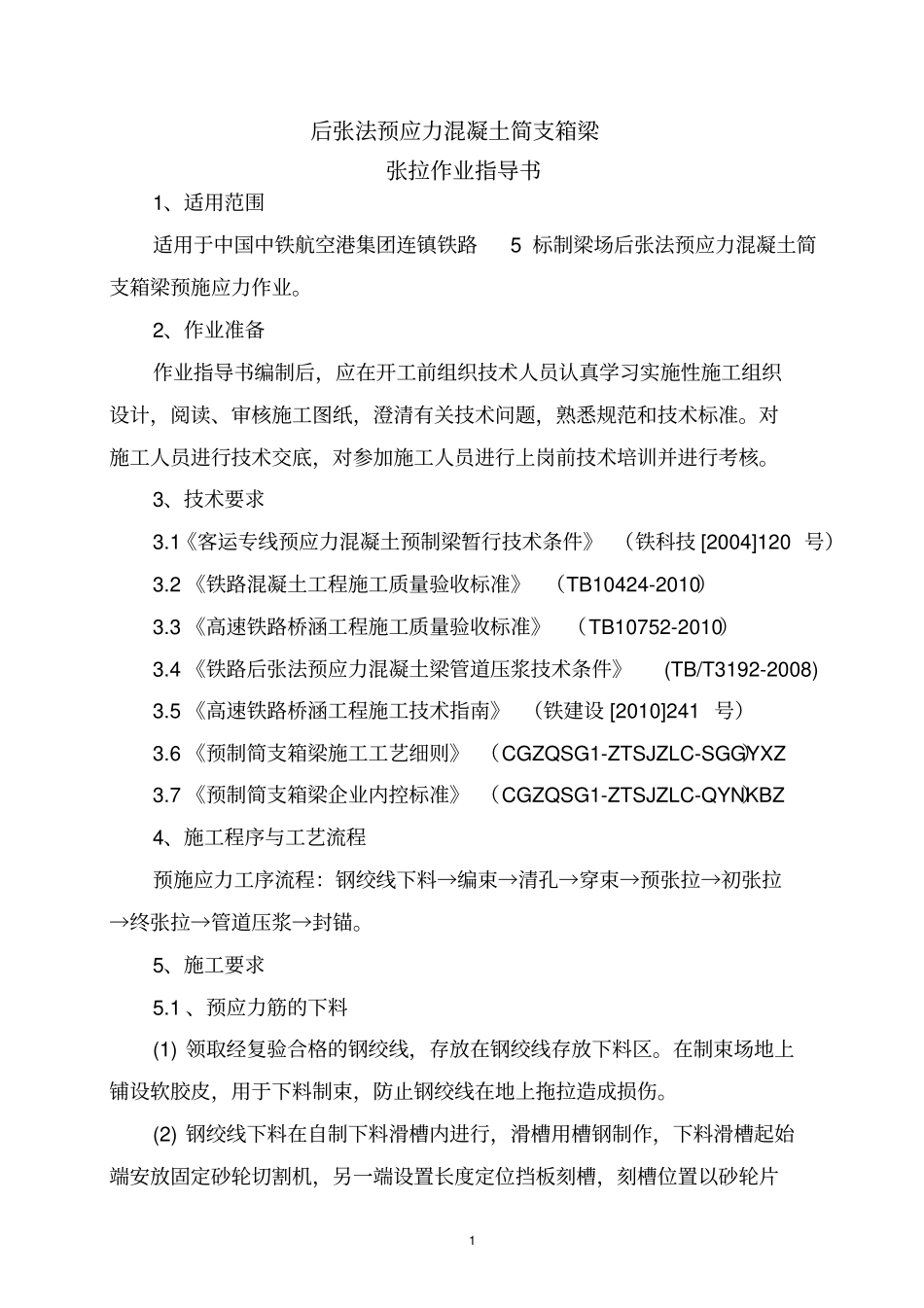

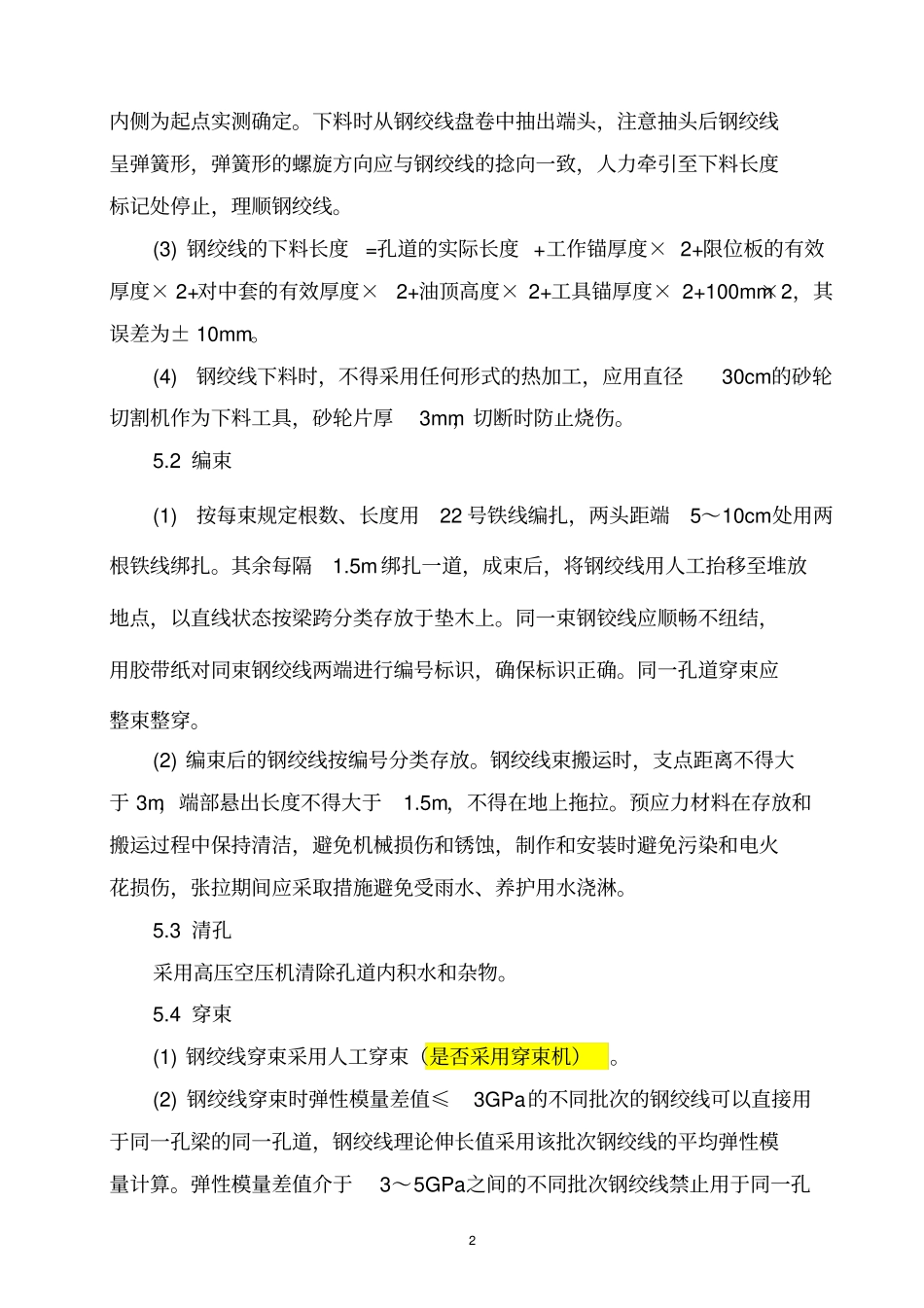

1后张法预应力混凝土简支箱梁张拉作业指导书1、适用范围适用于中国中铁航空港集团连镇铁路5标制梁场后张法预应力混凝土简支箱梁预施应力作业。2、作业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训并进行考核。3、技术要求3.1《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）3.2《铁路混凝土工程施工质量验收标准》（TB10424-2010）3.3《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）3.4《铁路后张法预应力混凝土梁管道压浆技术条件》(TB/T3192-2008)3.5《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）3.6《预制简支箱梁施工工艺细则》（CGZQSG1-ZTSJZLC-SGGYXZ）3.7《预制简支箱梁企业内控标准》（CGZQSG1-ZTSJZLC-QYNKBZ）4、施工程序与工艺流程预施应力工序流程：钢绞线下料→编束→清孔→穿束→预张拉→初张拉→终张拉→管道压浆→封锚。5、施工要求5.1、预应力筋的下料(1)领取经复验合格的钢绞线，存放在钢绞线存放下料区。在制束场地上铺设软胶皮，用于下料制束，防止钢绞线在地上拖拉造成损伤。(2)钢绞线下料在自制下料滑槽内进行，滑槽用槽钢制作，下料滑槽起始端安放固定砂轮切割机，另一端设置长度定位挡板刻槽，刻槽位置以砂轮片2内侧为起点实测确定。下料时从钢绞线盘卷中抽出端头，注意抽头后钢绞线呈弹簧形，弹簧形的螺旋方向应与钢绞线的捻向一致，人力牵引至下料长度标记处停止，理顺钢绞线。(3)钢绞线的下料长度=孔道的实际长度+工作锚厚度×2+限位板的有效厚度×2+对中套的有效厚度×2+油顶高度×2+工具锚厚度×2+100mm×2，其误差为±10mm。(4)钢绞线下料时，不得采用任何形式的热加工，应用直径30cm的砂轮切割机作为下料工具，砂轮片厚3mm，切断时防止烧伤。5.2编束(1)按每束规定根数、长度用22号铁线编扎，两头距端5～10cm处用两根铁线绑扎。其余每隔1.5m绑扎一道，成束后，将钢绞线用人工抬移至堆放地点，以直线状态按梁跨分类存放于垫木上。同一束钢铰线应顺畅不纽结，用胶带纸对同束钢绞线两端进行编号标识，确保标识正确。同一孔道穿束应整束整穿。(2)编束后的钢绞线按编号分类存放。钢绞线束搬运时，支点距离不得大于3m，端部悬出长度不得大于1.5m，不得在地上拖拉。预应力材料在存放和搬运过程中保持清洁，避免机械损伤和锈蚀，制作和安装时避免污染和电火花损伤，张拉期间应采取措施避免受雨水、养护用水浇淋。5.3清孔采用高压空压机清除孔道内积水和杂物。5.4穿束(1)钢绞线穿束采用人工穿束（是否采用穿束机）。(2)钢绞线穿束时弹性模量差值≤3GPa的不同批次的钢绞线可以直接用于同一孔梁的同一孔道，钢绞线理论伸长值采用该批次钢绞线的平均弹性模量计算。弹性模量差值介于3～5GPa之间的不同批次钢绞线禁止用于同一孔3道，当用于同一孔梁不同孔道时，各个孔道的钢绞线理论伸长值采用相对应的弹性模量计算。如该批次钢绞线不足一个孔道所需，且和其它批次钢绞线弹性模量差值>3GPa时，先留存备用，待与以后进场的钢绞线弹性模量差值≤3GPa时再继续使用。若相差大于5GPa时则不得用于同一孔箱梁内。(3)钢绞线穿束后及时安装工作锚，工作锚安装时应保证钢绞线编号对应，不得错位,安装完成的工作锚应与孔道及锚垫板对应并在锚垫板槽内。5.5、预应力张拉程序5.5.1、施工准备(1)对梁体混凝土表面存在的较大缺陷，预先修补并达到设计要求后，方可施加预应力，缺陷严重者要特别处理。(2)检查梁体混凝土实际强度，确保预张拉前梁体混凝土强度已达到33.5MPa，初张拉前梁体混凝土强度已达到43.5MPa，终张拉前梁体混凝土强度已达到53.5MPa及弹性模量达到35.5GPa以上、且龄期不少于10d，以上具体由试验室负责，并下达张拉作业通知单给张拉作业班。(3)千斤顶和压力表均已配套校验合格，并且在规定使用期限内。压力表采用0.4级防震型精密压力表，表面最大读数为60MPa，校验有效期为一个月。张拉千斤顶的校验摩擦系数不得大于1.05，张拉千斤顶额定张拉力初张为250t、终张为300t；...
