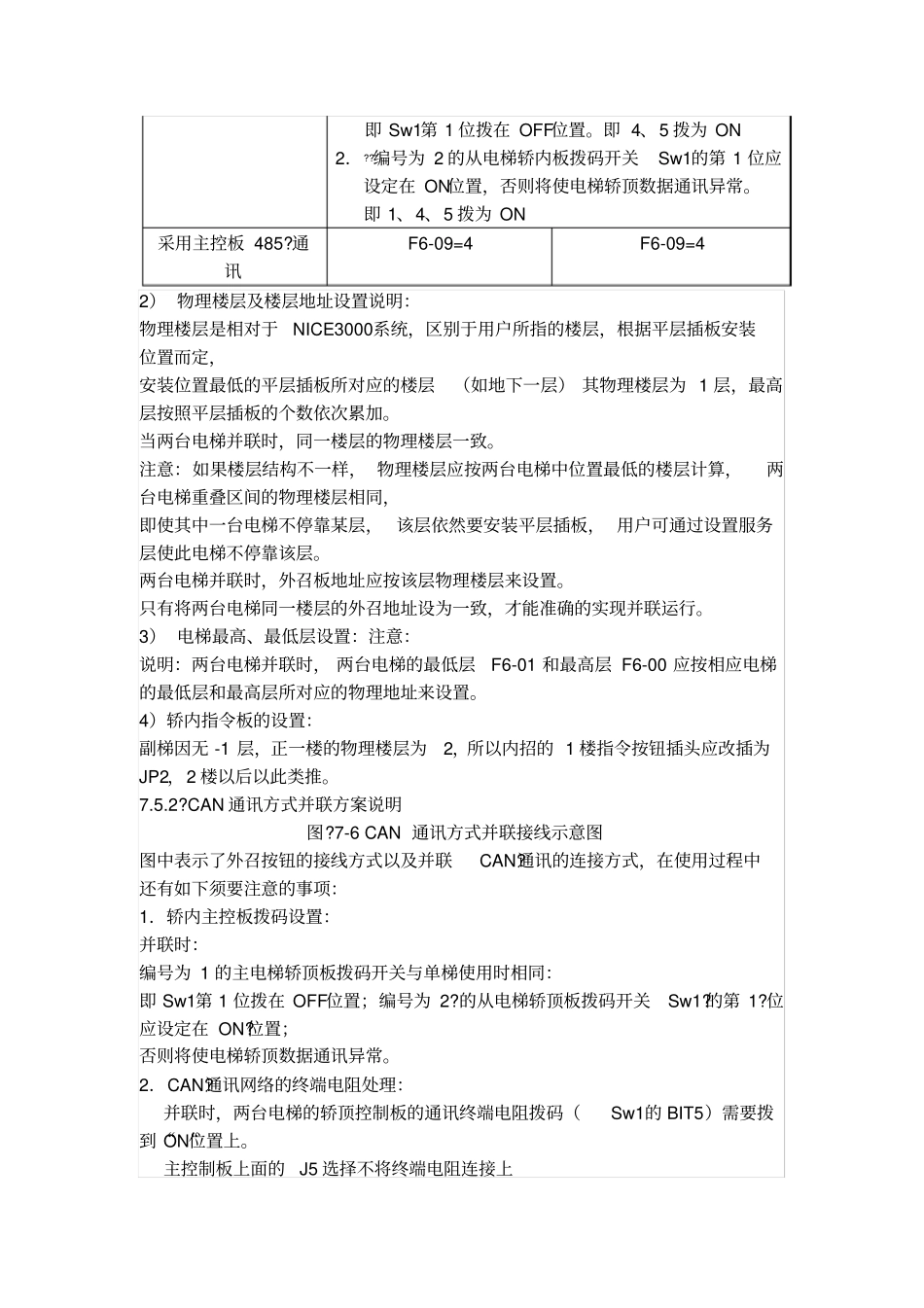

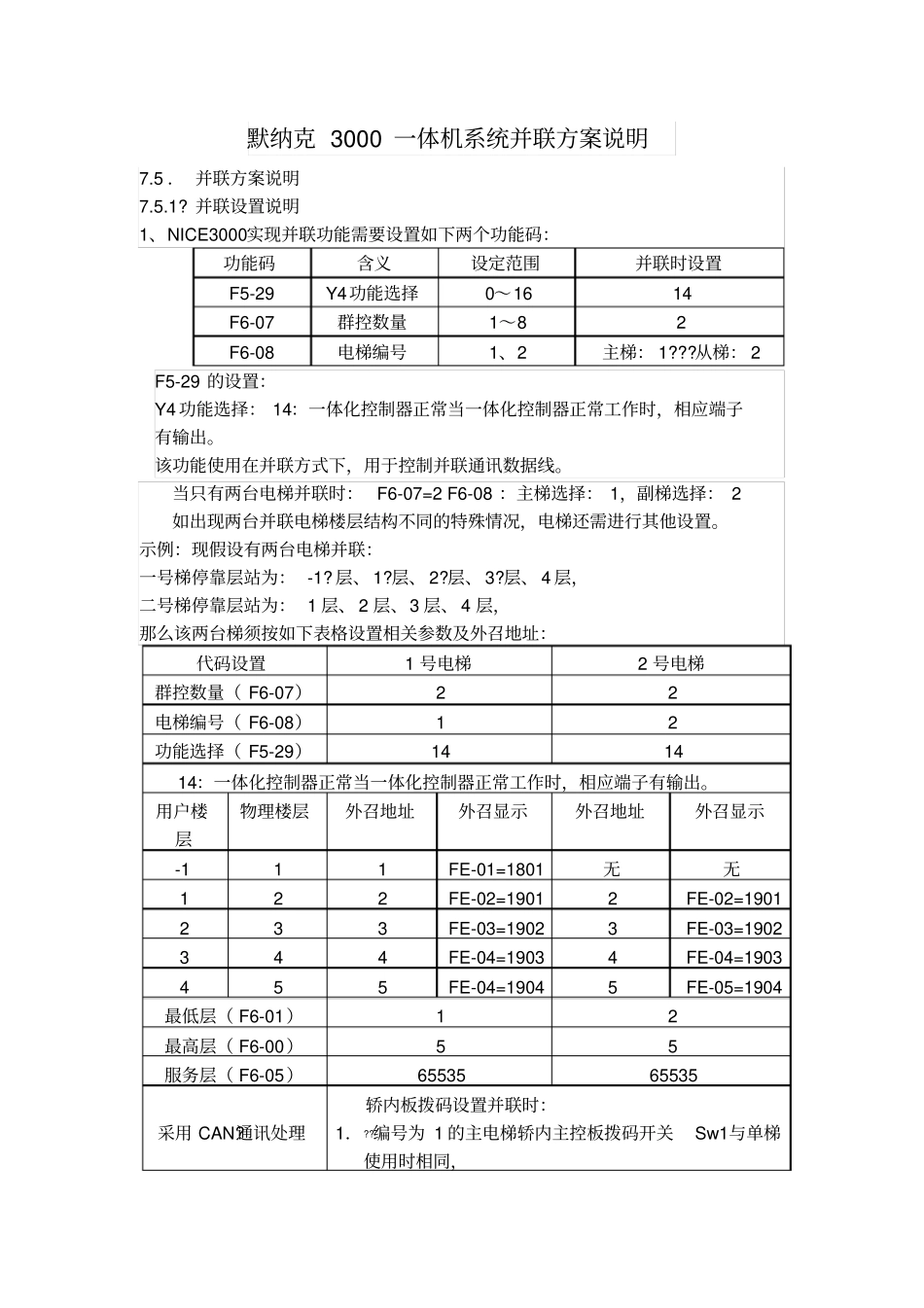

默纳克3000一体机系统并联方案说明7.5．并联方案说明7.5.1?并联设置说明1、NICE3000实现并联功能需要设置如下两个功能码：功能码含义设定范围并联时设置F5-29Y4功能选择0～1614F6-07群控数量1～82F6-08电梯编号1、2主梯：1???从梯：2F5-29的设置：Y4功能选择：14：一体化控制器正常当一体化控制器正常工作时，相应端子有输出。该功能使用在并联方式下，用于控制并联通讯数据线。当只有两台电梯并联时：F6-07=2F6-08：主梯选择：1，副梯选择：2如出现两台并联电梯楼层结构不同的特殊情况，电梯还需进行其他设置。示例：现假设有两台电梯并联：一号梯停靠层站为：-1?层、1?层、2?层、3?层、4层，二号梯停靠层站为：1层、2层、3层、4层，那么该两台梯须按如下表格设置相关参数及外召地址：代码设置1号电梯2号电梯群控数量（F6-07）22电梯编号（F6-08）12功能选择（F5-29）141414：一体化控制器正常当一体化控制器正常工作时，相应端子有输出。用户楼层物理楼层外召地址外召显示外召地址外召显示-111FE-01=1801无无122FE-02=19012FE-02=1901233FE-03=19023FE-03=1902344FE-04=19034FE-04=1903455FE-04=19045FE-05=1904最低层（F6-01）12最高层（F6-00）55服务层（F6-05）6553565535采用CAN?通讯处理轿内板拨码设置并联时：1．??编号为1的主电梯轿内主控板拨码开关Sw1与单梯使用时相同，即Sw1第1位拨在OFF位置。即4、5拨为ON2．??编号为2的从电梯轿内板拨码开关Sw1的第1位应设定在ON位置，否则将使电梯轿顶数据通讯异常。即1、4、5拨为ON采用主控板485?通讯F6-09=4F6-09=42）物理楼层及楼层地址设置说明：物理楼层是相对于NICE3000系统，区别于用户所指的楼层，根据平层插板安装位置而定，安装位置最低的平层插板所对应的楼层（如地下一层）其物理楼层为1层，最高层按照平层插板的个数依次累加。当两台电梯并联时，同一楼层的物理楼层一致。注意：如果楼层结构不一样，物理楼层应按两台电梯中位置最低的楼层计算，两台电梯重叠区间的物理楼层相同，即使其中一台电梯不停靠某层，该层依然要安装平层插板，用户可通过设置服务层使此电梯不停靠该层。两台电梯并联时，外召板地址应按该层物理楼层来设置。只有将两台电梯同一楼层的外召地址设为一致，才能准确的实现并联运行。3）电梯最高、最低层设置：注意：说明：两台电梯并联时，两台电梯的最低层F6-01和最高层F6-00应按相应电梯的最低层和最高层所对应的物理地址来设置。4）轿内指令板的设置：副梯因无-1层，正一楼的物理楼层为2，所以内招的1楼指令按钮插头应改插为JP2，2楼以后以此类推。7.5.2?CAN通讯方式并联方案说明图?7-6CAN通讯方式并联接线示意图图中表示了外召按钮的接线方式以及并联CAN?通讯的连接方式，在使用过程中还有如下须要注意的事项：1．轿内主控板拨码设置：并联时：编号为1的主电梯轿顶板拨码开关与单梯使用时相同：即Sw1第1位拨在OFF位置；编号为2?的从电梯轿顶板拨码开关Sw1?的第1?位应设定在ON?位置；否则将使电梯轿顶数据通讯异常。2．CAN?通讯网络的终端电阻处理：并联时，两台电梯的轿顶控制板的通讯终端电阻拨码（Sw1的BIT5）需要拨到“ON“位置上。主控制板上面的J5选择不将终端电阻连接上（即接上面两个插针，小键盘在上面时，此方法不适用VERA、VERB、VERC?版本），这样CAN网络中只有终端的轿顶板处有终端电阻。3．主控制板继电器输出设置：在上图中两台电梯的CAN?通讯线中?CAN+（?通过主控制板的?Y4-M4?进行转接，保证两台电梯在掉电等异常情况下不相互影响。因此需要设置如下功能码：功能码含义设定范围并联时设置F5-29Y4功能选择0～14147.5.3?主控板监控口485通讯并联方案说明：当系统采用CAN?通讯作为并联处理方案时，若两个系统的24V?电源电压不一致或者外界干扰比较严重，通讯效果会受到一定的影响。为了取得更好的并联通讯效果，我们的系统可通过主控板监控口采用485?通讯来实现并联运行。采用主控板监控口485?通讯作为并联处理时，须将监控口232?通讯信号转换成485?通讯信号，因此须额外配置两个波仕隔离232/485?转换接口（型号：U485A），现场应用时只需将232/485转换器与主控板CN2?端连接，然...
