齿轮连杆机械手开题报告VIP免费

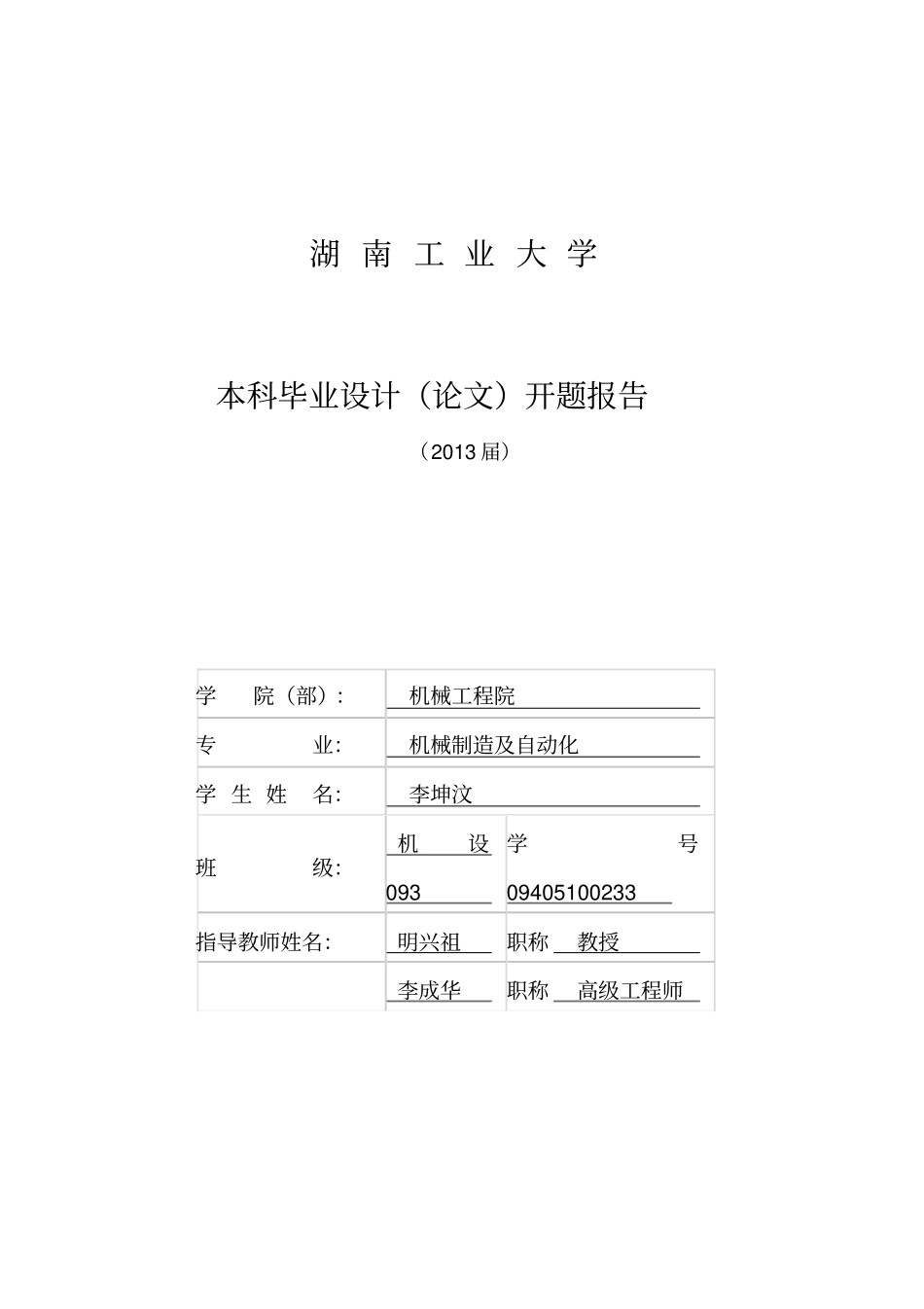

齿轮连杆机械手开题报告_第1页
1/10

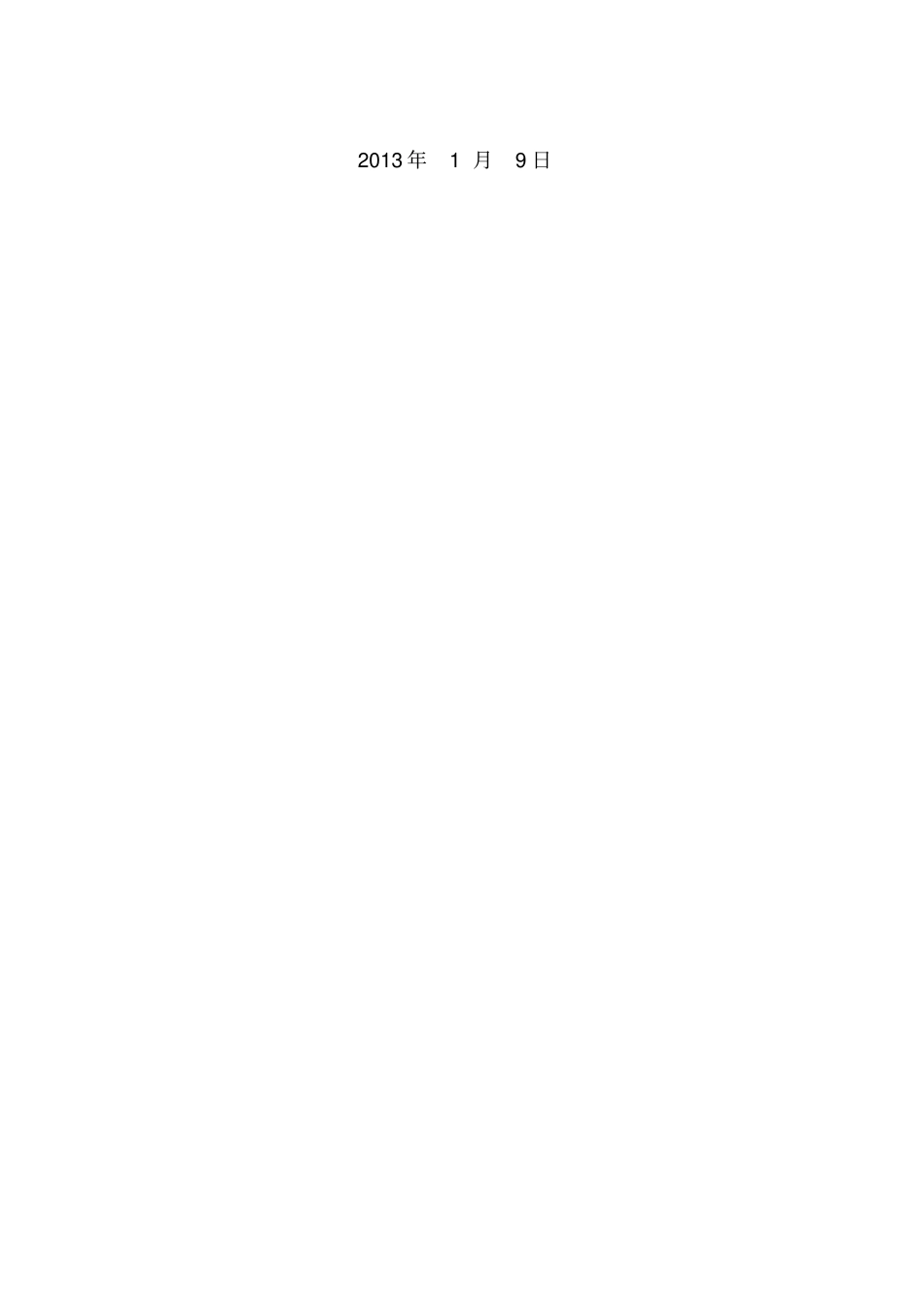

齿轮连杆机械手开题报告_第2页
2/10
齿轮连杆机械手开题报告_第3页
3/10
湖南工业大学本科毕业设计(论文)开题报告(2013届)学院(部):机械工程院专业:机械制造及自动化学生姓名:李坤汶班级:机设093学号09405100233指导教师姓名:明兴祖职称教授李成华职称高级工程师2013年1月9日题目:齿轮连杆机械手的设计1.结合课题任务情况,查阅文献资料,撰写1500~2000字左右的文献综述目前,工业机器人的定义,世界各国尚未统一,分类也不尽相同。最近联合国国际标准化组织采纳了美国机器人协会给工业机器人下的定义:工业机器人是一种可重复编程的多功能操作装置,可以通过改变动作程序,来完成各种工作,主要用于搬运材料,传递工件。参考国外的定义,结合我国的习惯用语,对工业机器人作如下定义:工业机器人是一种机体独立,动作自由度较多,程序可灵活变更,能任意定位,自动化程度高的自动操作机械。主要用于加工自动线和柔性制造系统中传递和装卸工件或夹具[1]。工业机器人以刚性高的手臂为主体,与人相比,可以有更快的运动速度,可以搬运更重的东西,而且定位精度相当高,它可以根据外部来的信号,自动进行各种操作。工业机器人是在计算机控制下可编程的自动机器。采用工业机器人是提高产品质量与劳动生产率,实现生产过程自动化,改善劳动条件,减轻劳动强度的一种有效手段。机器人的诞生和发展虽只有30多年的历史,但它已应用到国民经济,民事技术等众多的领域,具有广阔的应用和发展前景,显示出强大的生命力1.1工业机器人功能根据所处的环境和作业需求,工业机器人具有至少一项或多项拟人功能,如抓取功能或移动功能,或两者兼有之,另外还可能程度不等的具有某些环境感知功能(如视觉,力觉,触觉等)。以及语音功能及至逻辑思维,判断决策功能等。从而使其能在要求的环境中代替人进行作业。在工业机器人的诸多功能中,抓取和移动是最主要的功能。这两项功能实现的技术基础是精巧的机械结构设计和良好的伺服控制驱动。本次设计就是在这一思维下展开的。根据设计内容和需求确定圆柱坐标型工业机器人,利用锥齿轮传动实现机器人的旋转,利用液压缸实现其移动以及对零件的抓取。在步进电机的控制下,机器达到精确的回转运动[3-4]。1.2工业机器人的总体结构工业机器人的组成及各部分关系概述:它主要由机械系统(执行系统、驱动系统)、控制检测系统及智能系统组成。(1)执行系统:执行系统是工业机器人完成抓取工件,实现各种运动所必需的机械部件,它包括手部、腕部、机身等。(a)手部:机器人为了进行作业而配置的操作机构,又称手爪或抓取机构,它直接抓取工件或夹具。(b)腕部:又称手腕,是连接手部和臂部的部件,其作用是调整或改变手部的工作方位。(c)臂部:联接机座和手部的部分,是支承腕部的部件,作用是承受工件的管理管理荷重,改变手部的空间位置,满足机器人的作业空间,将各种载荷传递到机座。(d)机身:机器人的基础部分,起支撑作用,是支撑手臂的部件,其作用是带动臂部自转、升降或俯仰运动。(2)驱动系统:为执行系统各部件提供动力,并驱动其动力的装置。常用的有机械传动、液压传动、气压传动和电传动。(3)控制系统:通过对驱动系统的控制,使执行系统按照规定的要求进行工作,当发生错误或故障时发出报警信号。(4)检测系统:作用是通过各种检测装置、传感装置检测执行机构的运动情况,根据需要反馈给控制系统,与设定进行比较,以保证运动符合要求。实践证明,工业机械手可以代替人手的繁重劳动,显著减轻工人的劳动强度,改善劳动条件,提高劳动生产率和自动化水平。工业生产中经常出现的笨重工件的搬运和长期频繁、单调的操作,采用机械手是有效的。此外,它能在高温、低温、深水、宇宙、放射性和其他有毒、污染环境条件下进行操作,更显示其优越性,有着广阔的发展前途[4-8]1.3不同驱动系统工业机器人的比较工业机器人的驱动方式可分为四种:(1)气力驱动式的机器人:气源压力一般只有60Mpa左右,适宜抓举力较小的场合。(2)液力驱动式的机器人:结构紧凑,传动平稳且动作灵敏,但对密封的要求较高,且不宜在高温或低温的场合工作,要求的制造精度较高,成本较高。(3)电力驱动式的机器人:无环境污染,易于控制,运动精度高,...
