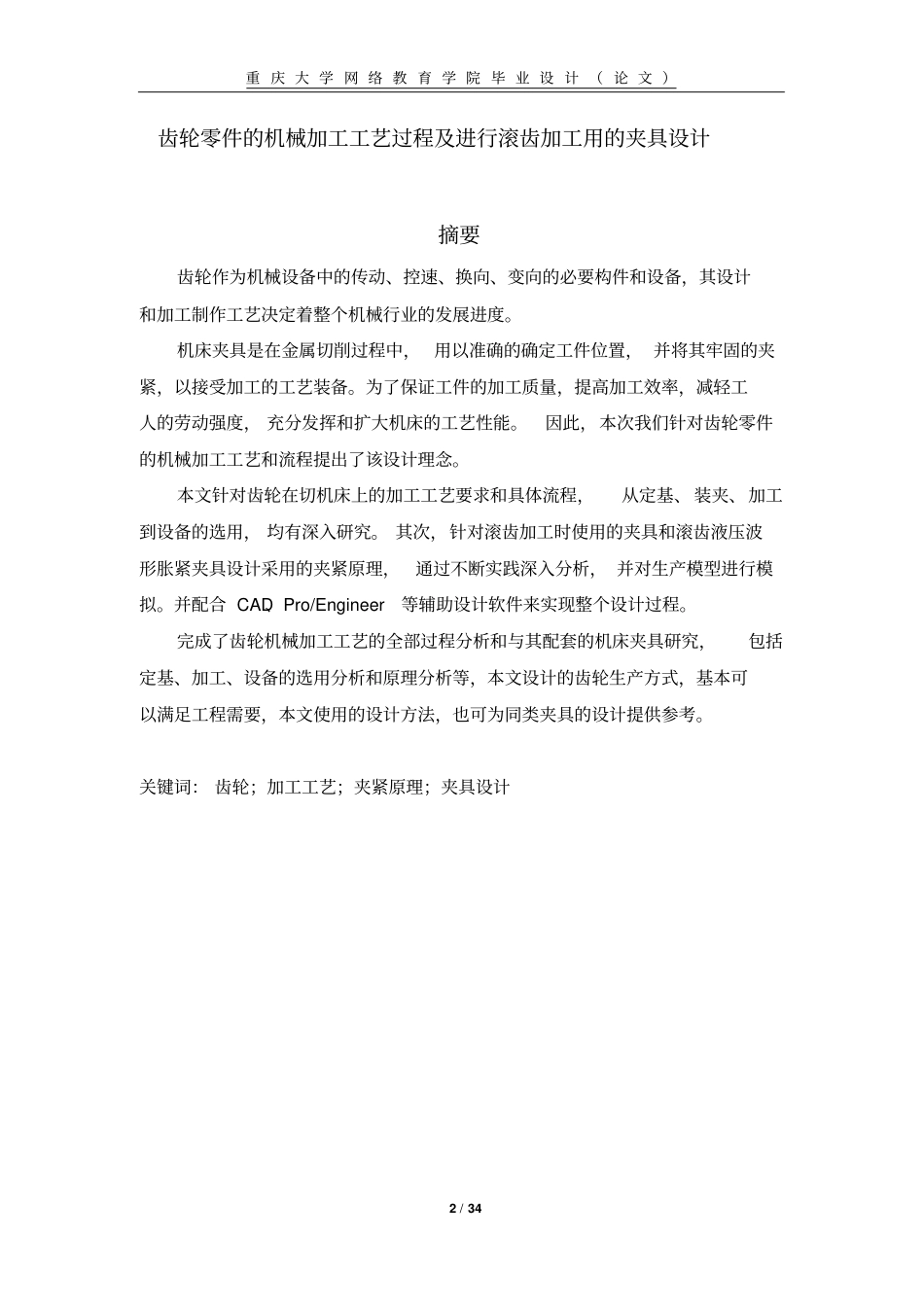

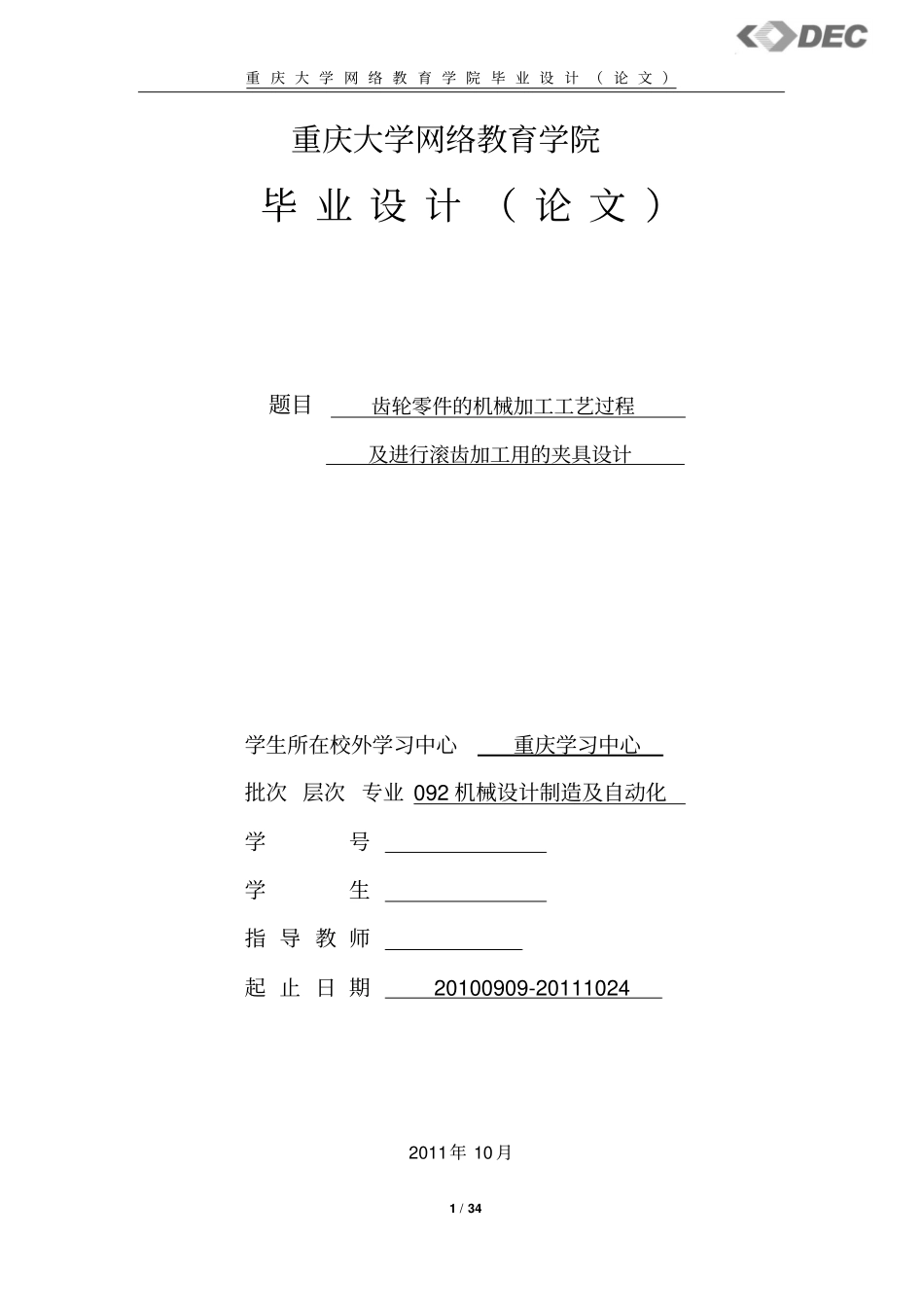

重庆大学网络教育学院毕业设计（论文）1/34重庆大学网络教育学院毕业设计（论文）题目齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计学生所在校外学习中心重庆学习中心批次层次专业092机械设计制造及自动化学号学生指导教师起止日期20100909-201110242011年10月重庆大学网络教育学院毕业设计（论文）2/34齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计摘要齿轮作为机械设备中的传动、控速、换向、变向的必要构件和设备，其设计和加工制作工艺决定着整个机械行业的发展进度。机床夹具是在金属切削过程中，用以准确的确定工件位置，并将其牢固的夹紧，以接受加工的工艺装备。为了保证工件的加工质量，提高加工效率，减轻工人的劳动强度，充分发挥和扩大机床的工艺性能。因此，本次我们针对齿轮零件的机械加工工艺和流程提出了该设计理念。本文针对齿轮在切机床上的加工工艺要求和具体流程，从定基、装夹、加工到设备的选用，均有深入研究。其次，针对滚齿加工时使用的夹具和滚齿液压波形胀紧夹具设计采用的夹紧原理，通过不断实践深入分析，并对生产模型进行模拟。并配合CAD、Pro/Engineer等辅助设计软件来实现整个设计过程。完成了齿轮机械加工工艺的全部过程分析和与其配套的机床夹具研究，包括定基、加工、设备的选用分析和原理分析等，本文设计的齿轮生产方式，基本可以满足工程需要，本文使用的设计方法，也可为同类夹具的设计提供参考。关键词：齿轮；加工工艺；夹紧原理；夹具设计重庆大学网络教育学院毕业设计（论文）3/34目录1绪论..............................................................41.1本课题研究的背景和意义.......................................41.2国内外相关研究情况...........................................51.3本课题研究的相关情况.........................................61.4本课题的研究方法.............................................62齿轮零件的机械加工工艺............................................72.1定位基准的选择...............................................72.1.1粗基准的选择原则.......................................72.1.2精基准的选额原则.......................................82.1.3辅助基准的应用........................................102.2装夹方法....................................................102.2.1压板、螺丝、V型架、垫块组合..........................102.2.2采用502胶水粘合......................................112.2.3磁性吸盘吸附..........................................112.3加工工艺问题................................................162.3.1基准修正..............................................162.3.2齿轮加工方案..........................................162.3.3热处理的安排..........................................182.3.4制定工艺路线..........................................192.3.5选择加工设备及刀具....................................202.3.6加工工序设计..........................................253滚齿加工用的夹具设计.............................................273.1夹紧原理简介................................................273.2夹具设计....................................................284滚齿液压波形胀紧夹具设计.........................................314.1夹紧原理简介................................................314.2夹具设计....................................................32重庆大学网络教育学院毕业设计（论文）4/341绪论1.1本课题研究的背景和意义机械工程是以有关的自然科学和技术科学为理论基础，结合在生产实践中积累的技术经验，研究和解决在开发设计、制造、安装、运用和修理各种机械中的理论和实际问题的一门应用学科。而齿轮零件则是现代机械设备中必不可少的组成原件，齿轮零件将转动方式和运动轨迹等传递给下一个轴，以此实现机械的自动化运作和加...
