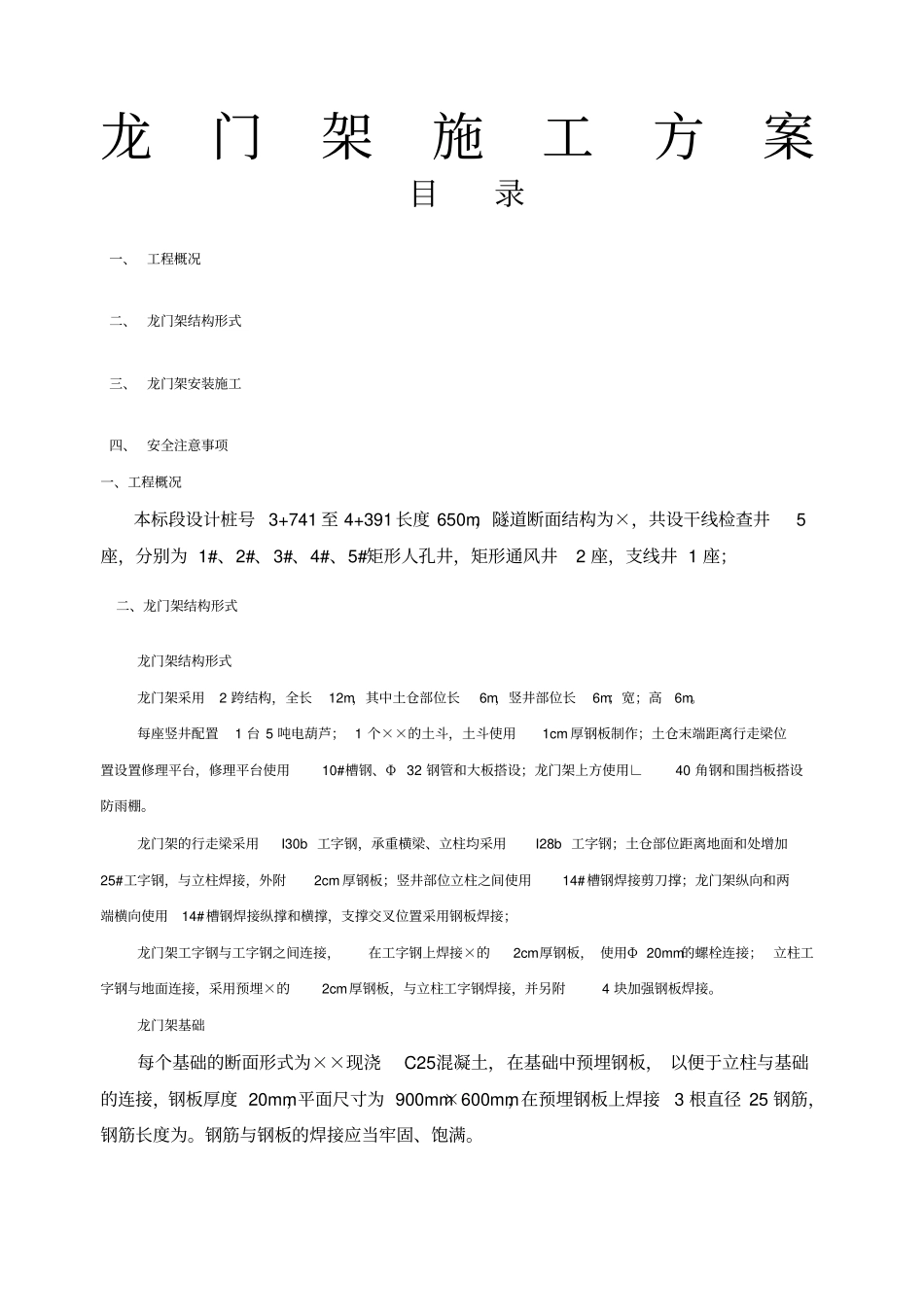

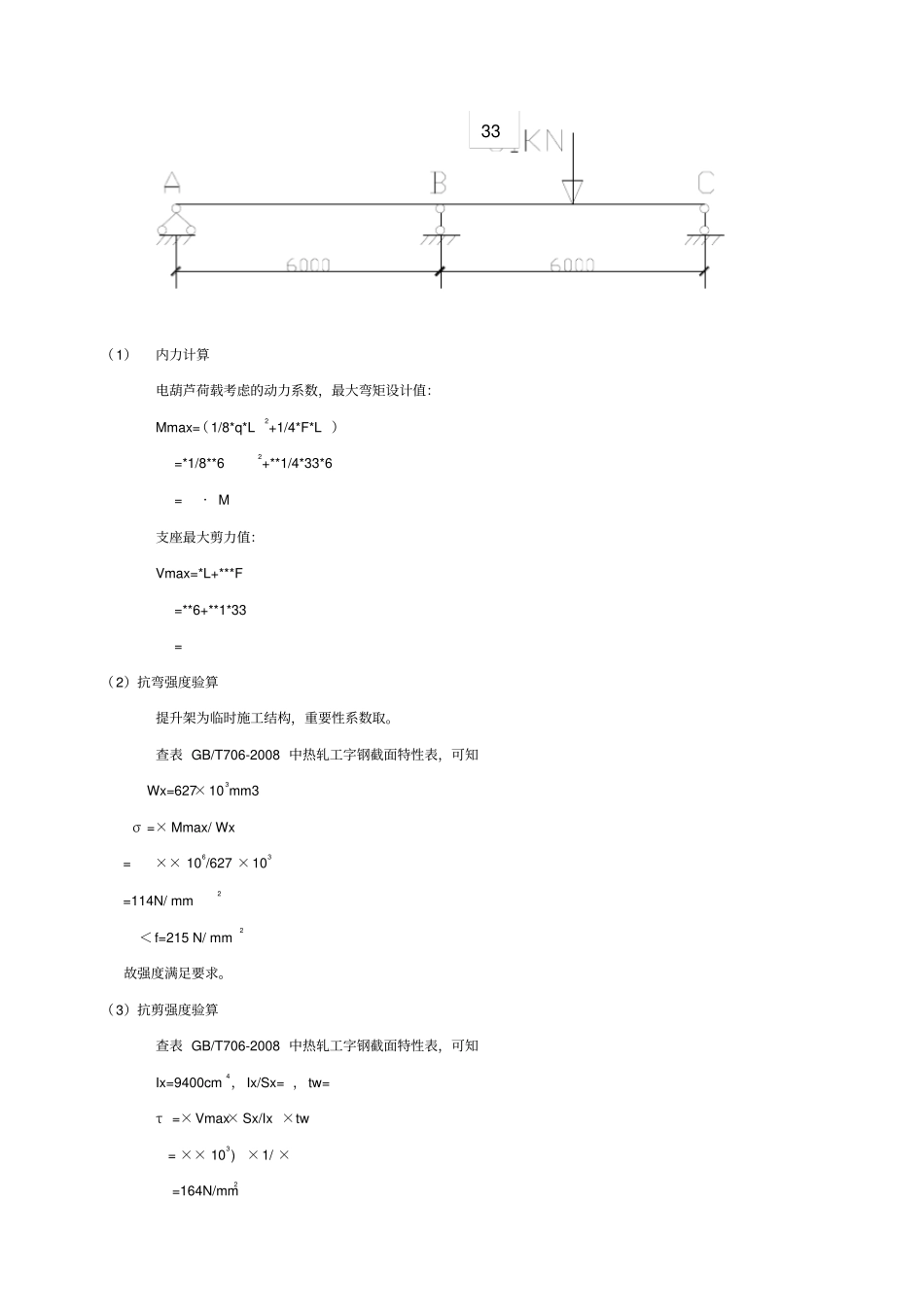

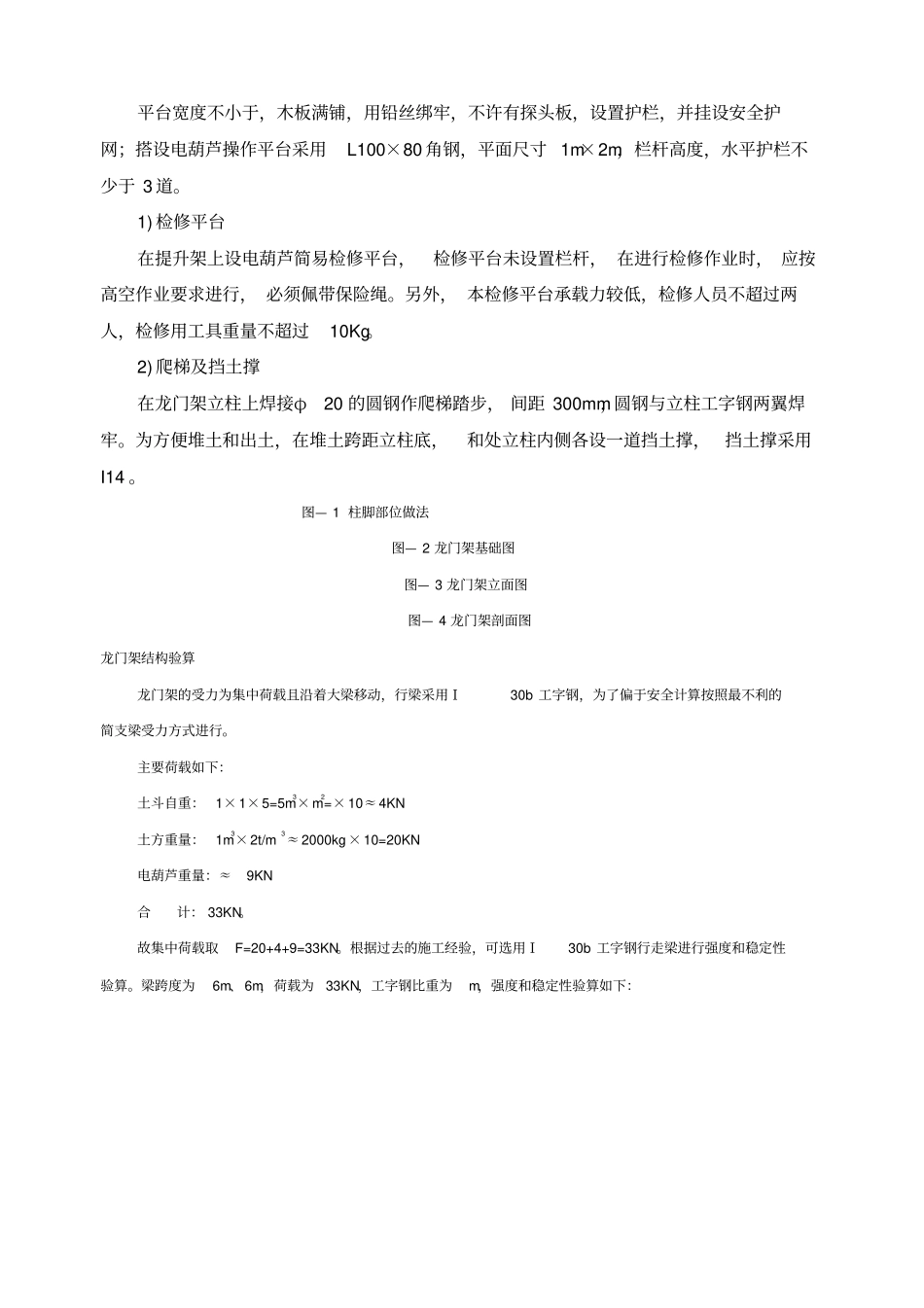

龙门架施工方案目录一、工程概况二、龙门架结构形式三、龙门架安装施工四、安全注意事项一、工程概况本标段设计桩号3+741至4+391长度650m，隧道断面结构为×，共设干线检查井5座，分别为1#、2#、3#、4#、5#矩形人孔井，矩形通风井2座，支线井1座；二、龙门架结构形式龙门架结构形式龙门架采用2跨结构，全长12m，其中土仓部位长6m，竖井部位长6m；宽；高6m。每座竖井配置1台5吨电葫芦；1个××的土斗，土斗使用1cm厚钢板制作；土仓末端距离行走梁位置设置修理平台，修理平台使用10#槽钢、Φ32钢管和大板搭设；龙门架上方使用∟40角钢和围挡板搭设防雨棚。龙门架的行走梁采用I30b工字钢，承重横梁、立柱均采用I28b工字钢；土仓部位距离地面和处增加25#工字钢，与立柱焊接，外附2cm厚钢板；竖井部位立柱之间使用14#槽钢焊接剪刀撑；龙门架纵向和两端横向使用14#槽钢焊接纵撑和横撑，支撑交叉位置采用钢板焊接；龙门架工字钢与工字钢之间连接，在工字钢上焊接×的2cm厚钢板，使用Φ20mm的螺栓连接；立柱工字钢与地面连接，采用预埋×的2cm厚钢板，与立柱工字钢焊接，并另附4块加强钢板焊接。龙门架基础每个基础的断面形式为××现浇C25混凝土，在基础中预埋钢板，以便于立柱与基础的连接，钢板厚度20mm，平面尺寸为900mm×600mm，在预埋钢板上焊接3根直径25钢筋，钢筋长度为。钢筋与钢板的焊接应当牢固、饱满。平台宽度不小于，木板满铺，用铅丝绑牢，不许有探头板，设置护栏，并挂设安全护网；搭设电葫芦操作平台采用L100×80角钢，平面尺寸1m×2m，栏杆高度，水平护栏不少于3道。1)检修平台在提升架上设电葫芦简易检修平台，检修平台未设置栏杆，在进行检修作业时，应按高空作业要求进行，必须佩带保险绳。另外，本检修平台承载力较低，检修人员不超过两人，检修用工具重量不超过10Kg。2)爬梯及挡土撑在龙门架立柱上焊接φ20的圆钢作爬梯踏步，间距300mm，圆钢与立柱工字钢两翼焊牢。为方便堆土和出土，在堆土跨距立柱底，和处立柱内侧各设一道挡土撑，挡土撑采用I14。图—1柱脚部位做法图—2龙门架基础图图—3龙门架立面图图—4龙门架剖面图龙门架结构验算龙门架的受力为集中荷载且沿着大梁移动，行梁采用Ｉ30b工字钢，为了偏于安全计算按照最不利的简支梁受力方式进行。主要荷载如下：土斗自重：1×1×5=5m3×m2=×10≈4KN土方重量：1m3×2t/m3≈2000kg×10=20KN电葫芦重量：≈9KN合计：33KN。故集中荷载取F=20+4+9=33KN。根据过去的施工经验，可选用Ｉ30b工字钢行走梁进行强度和稳定性验算。梁跨度为6m、6m，荷载为33KN，工字钢比重为m，强度和稳定性验算如下：（1）内力计算电葫芦荷载考虑的动力系数，最大弯矩设计值：Mmax=（1/8*q*L2+1/4*F*L）=*1/8**62+**1/4*33*6=·M支座最大剪力值：Vmax=*L+***F=**6+**1*33=（2）抗弯强度验算提升架为临时施工结构，重要性系数取。查表GB/T706-2008中热轧工字钢截面特性表，可知Wx=627×103mm3σ=×Mmax/Wx=××106/627×103=114N/mm2＜f=215N/mm2故强度满足要求。（3）抗剪强度验算查表GB/T706-2008中热轧工字钢截面特性表，可知Ix=9400cm4，Ix/Sx=，tw=τ=×Vmax×Sx/Ix×tw=××103)×1/×=164N/mm233＜f=215N/mm2故强度满足要求。（4）稳定性验算计算大梁受压翼缘侧向自由度长度最大值L=6m，与梁宽度的比值L/b=6000/128=＞16，必须进行整体稳定性计算。查表得Ｉ30b工字钢的整体稳定性系数Φb=，Φb′=。×Mmax/Φb′×Wx=σ/Φb′=160N/mm2＜f=215N/mm2整体稳定性满足要求。（5）刚度验算E=210×103N/mm2，I=×103cm4v=FL3/48EI=33×103×63×109/48×210×103××107=6mm＜6000/300=20mm。承重横梁采用Ｉ28b工字钢，与立柱一起形成框架结构。为了偏于安全，验算按照最不利的简支梁受力方式进行，横梁计算长度6m，按简支梁计算，弯矩最大为C点。（1）抗弯强度验算Mmax=××=×××（33+×6）×3=·M查表：GB/T706-2008中热轧工字钢截面特性表，可知Wx=534×103σ=Mmax/Wx=×106/534×103=78N/mm2＜f=215N/mm23330003000故抗弯强度符合。（2）整体稳定性验算：由于L/b=3000/124=＞16，必须进行整体稳定性计算。查表得Ｉ28b工字钢的整体...
