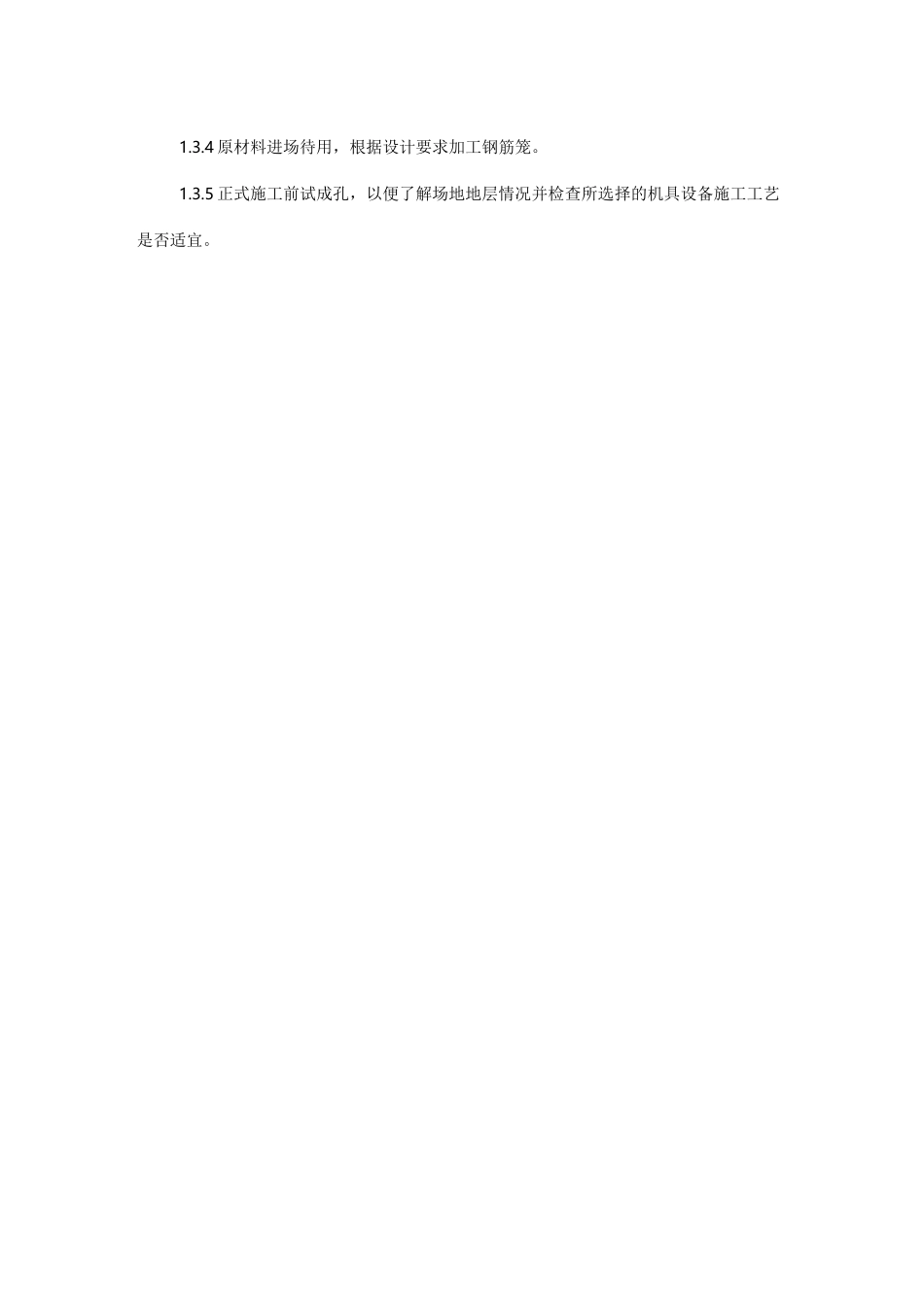

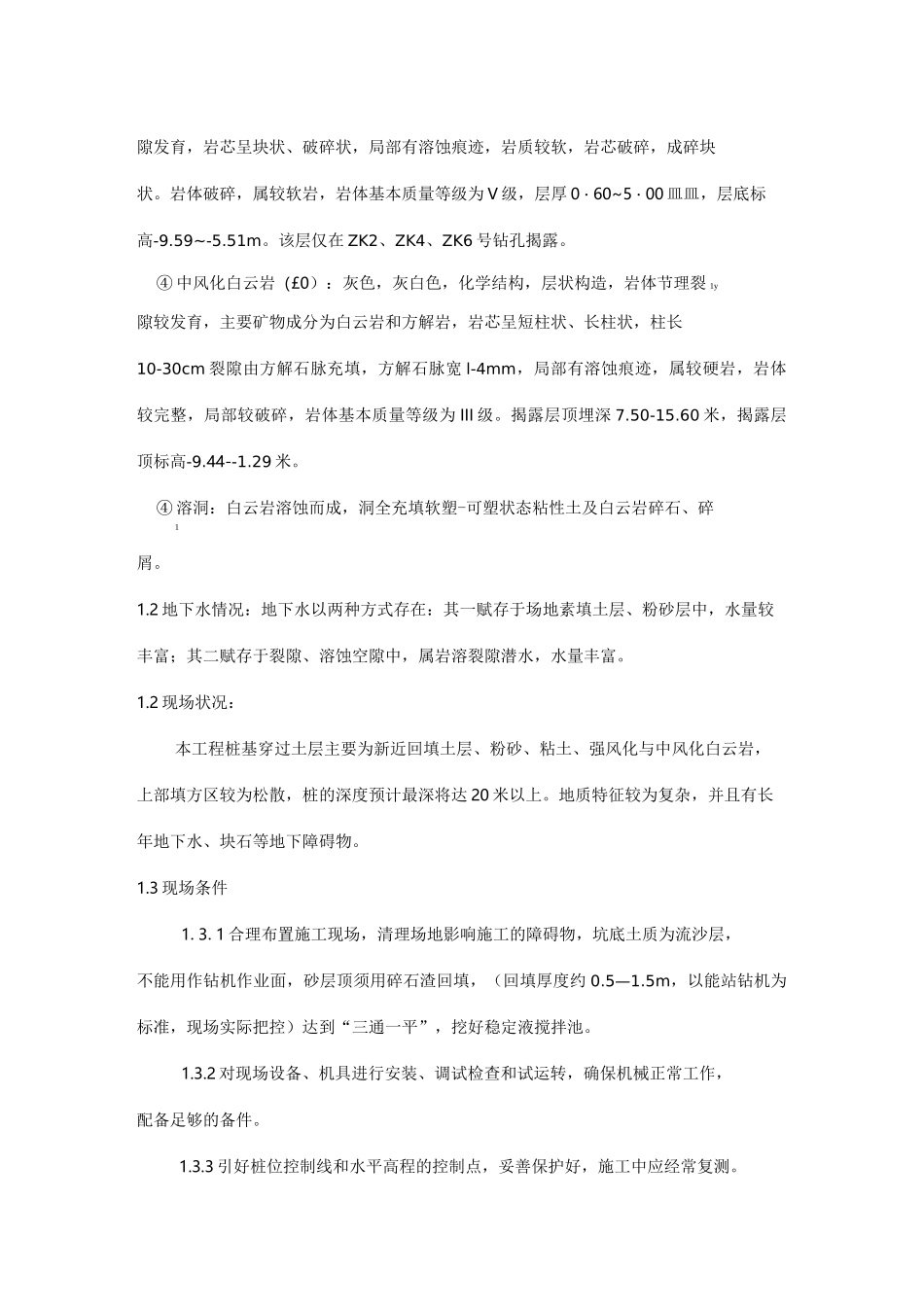

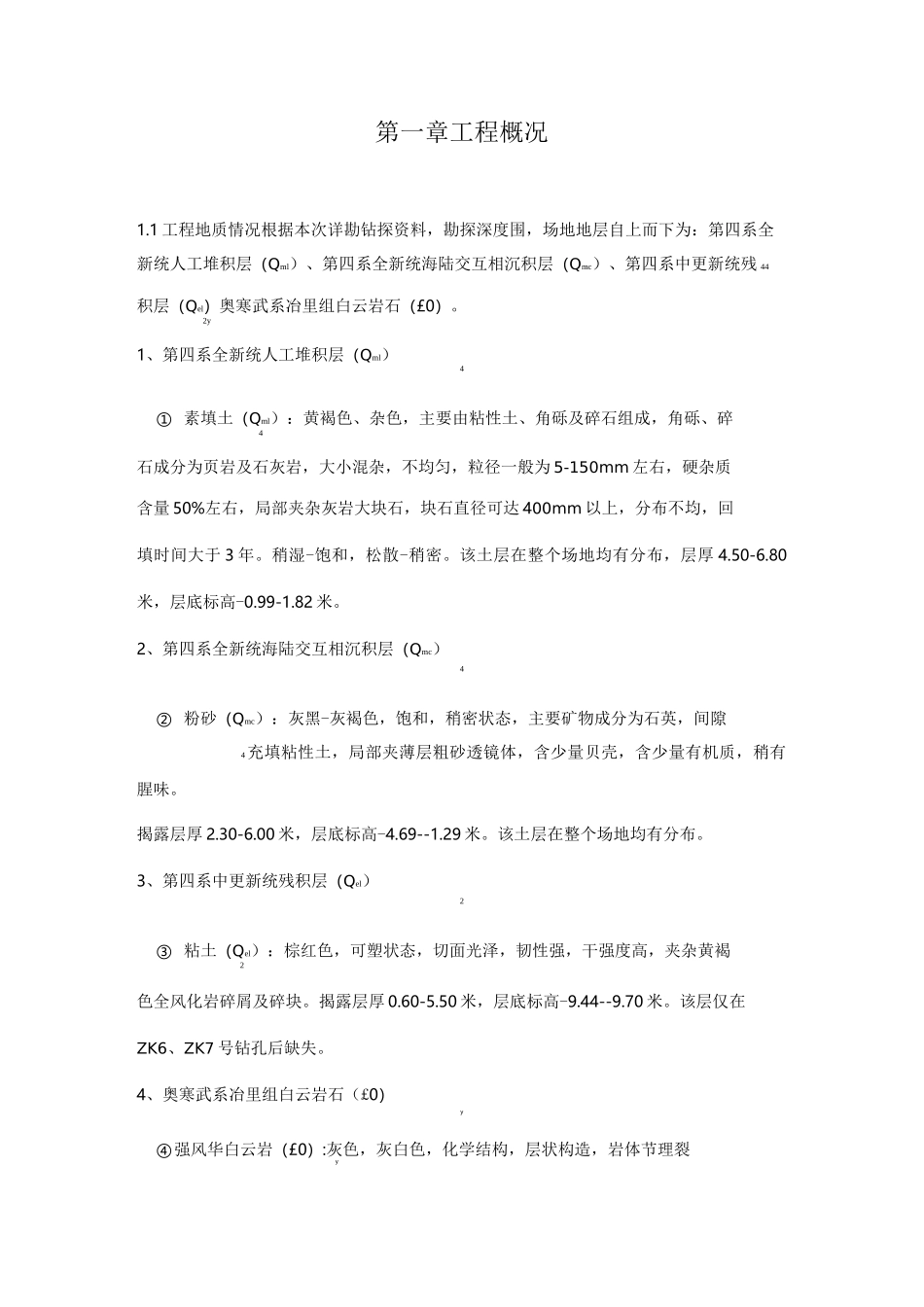

第一章工程概况1.1工程地质情况根据本次详勘钻探资料，勘探深度围，场地地层自上而下为：第四系全新统人工堆积层（Qml）、第四系全新统海陆交互相沉积层（Qmc）、第四系中更新统残44积层（Qel）奥寒武系冶里组白云岩石（£0）。2y1、第四系全新统人工堆积层（Qml）4①素填土（Qml）：黄褐色、杂色，主要由粘性土、角砾及碎石组成，角砾、碎4石成分为页岩及石灰岩，大小混杂，不均匀，粒径一般为5-150mm左右，硬杂质含量50%左右，局部夹杂灰岩大块石，块石直径可达400mm以上，分布不均，回填时间大于3年。稍湿-饱和，松散-稍密。该土层在整个场地均有分布，层厚4.50-6.80米，层底标高-0.99-1.82米。2、第四系全新统海陆交互相沉积层（Qmc）4②粉砂（Qmc）：灰黑-灰褐色，饱和，稍密状态，主要矿物成分为石英，间隙4充填粘性土，局部夹薄层粗砂透镜体，含少量贝壳，含少量有机质，稍有腥味。揭露层厚2.30-6.00米，层底标高-4.69--1.29米。该土层在整个场地均有分布。3、第四系中更新统残积层（Qel）2③粘土（Qel）：棕红色，可塑状态，切面光泽，韧性强，干强度高，夹杂黄褐2色全风化岩碎屑及碎块。揭露层厚0.60-5.50米，层底标高-9.44--9.70米。该层仅在ZK6、ZK7号钻孔后缺失。4、奥寒武系冶里组白云岩石（£0）y④强风华白云岩（£0）:灰色，灰白色，化学结构，层状构造，岩体节理裂y隙发育，岩芯呈块状、破碎状，局部有溶蚀痕迹，岩质较软，岩芯破碎，成碎块状。岩体破碎，属较软岩，岩体基本质量等级为V级，层厚0・60~5・00皿皿，层底标高-9.59~-5.51m。该层仅在ZK2、ZK4、ZK6号钻孔揭露。④中风化白云岩（£0）：灰色，灰白色，化学结构，层状构造，岩体节理裂1y隙较发育，主要矿物成分为白云岩和方解岩，岩芯呈短柱状、长柱状，柱长10-30cm裂隙由方解石脉充填，方解石脉宽l-4mm，局部有溶蚀痕迹，属较硬岩，岩体较完整，局部较破碎，岩体基本质量等级为III级。揭露层顶埋深7.50-15.60米，揭露层顶标高-9.44--1.29米。④溶洞：白云岩溶蚀而成，洞全充填软塑-可塑状态粘性土及白云岩碎石、碎1屑。1.2地下水情况：地下水以两种方式存在：其一赋存于场地素填土层、粉砂层中，水量较丰富；其二赋存于裂隙、溶蚀空隙中，属岩溶裂隙潜水，水量丰富。1.2现场状况：本工程桩基穿过土层主要为新近回填土层、粉砂、粘土、强风化与中风化白云岩，上部填方区较为松散，桩的深度预计最深将达20米以上。地质特征较为复杂，并且有长年地下水、块石等地下障碍物。1.3现场条件1.3.1合理布置施工现场，清理场地影响施工的障碍物，坑底土质为流沙层，不能用作钻机作业面，砂层顶须用碎石渣回填，（回填厚度约0.5—1.5m，以能站钻机为标准，现场实际把控）达到“三通一平”，挖好稳定液搅拌池。1.3.2对现场设备、机具进行安装、调试检查和试运转，确保机械正常工作，配备足够的备件。1.3.3引好桩位控制线和水平高程的控制点，妥善保护好，施工中应经常复测。1.3.4原材料进场待用，根据设计要求加工钢筋笼。1.3.5正式施工前试成孔，以便了解场地地层情况并检查所选择的机具设备施工工艺是否适宜。第二章重点与难点及解决方法2.1重点与难点：2.1.1因场地均匀分布有淤泥质粉砂层，松散、在水的作用下易流动，俗称流沙。此层的存在给施工造成了两个难点：第一、钻机就位难度大；第二、钻机不易成孔及易塌孔。第一个难点的解决办法为：为了使施工顺利进行，使钻机顺利就位与流沙层之上，现场采用外购碎石渣摊铺及碾压的方法，使流沙层具有一定的强度，使钻机能够顺利就位，且牢固就位。第二个难点的解决办法为：1、因流沙层的存在使得成孔变得异常困难，极易塌孔，解决此难点的办法，首先一点就是加大泥浆护壁的用量，大量造浆以保证成孔的顺利进行。2、采用超长钢护筒从地面开始穿过流沙层，且进入岩石层1.5-2m,以预防塌孔现象的发生。因此在施工前就必须加工好各种规格的钢护筒，且配备专业焊接及维修工人在现场待命，出现切割、维修、加长钢护筒的情况，能够第一时间完成，以增加工程进度，避免窝工。3、现场准备大量的堵漏剂，如水玻璃等，在浇筑混凝土前如护壁仍存在孔洞，可大量使用堵漏剂进行现场...
