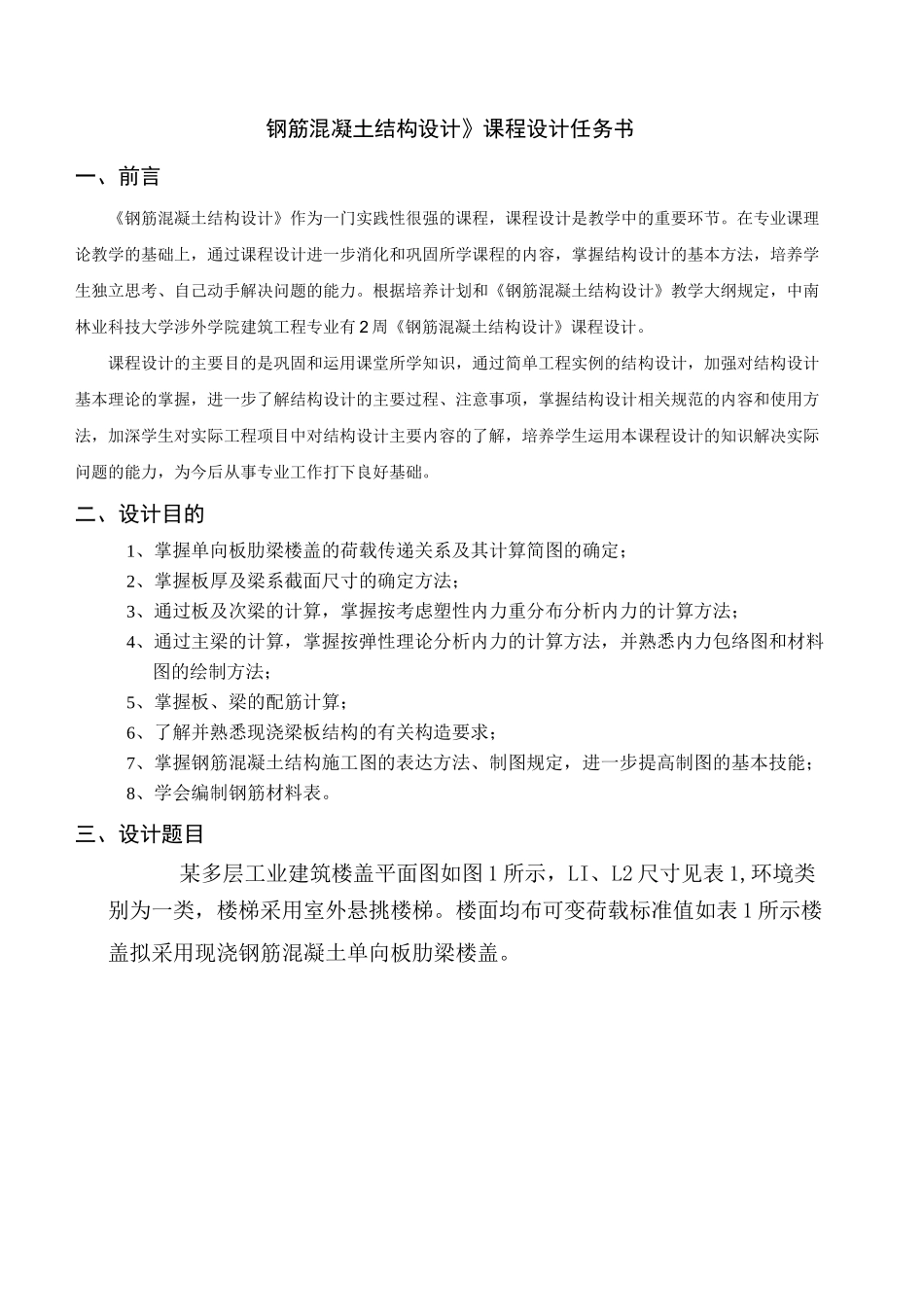

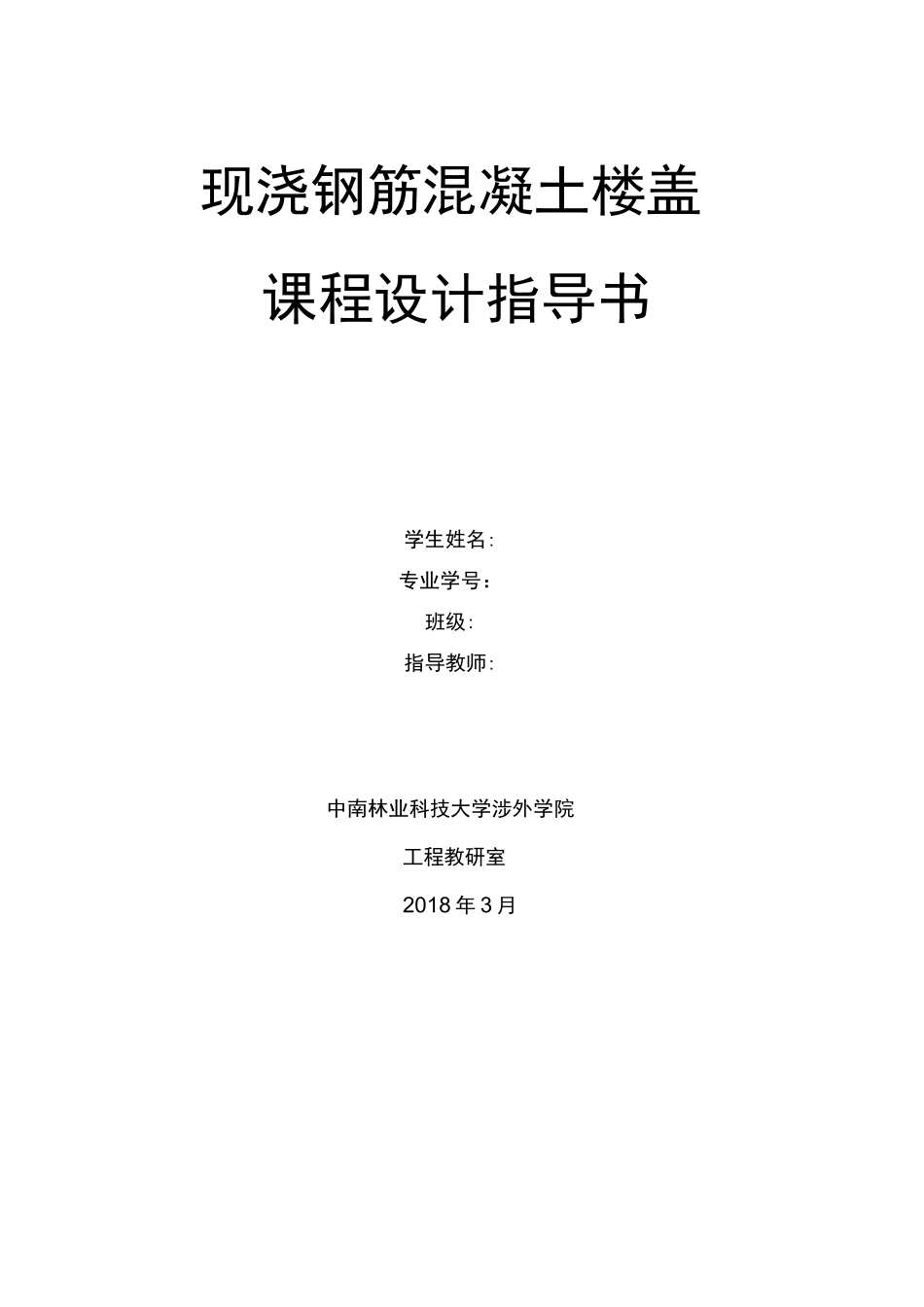

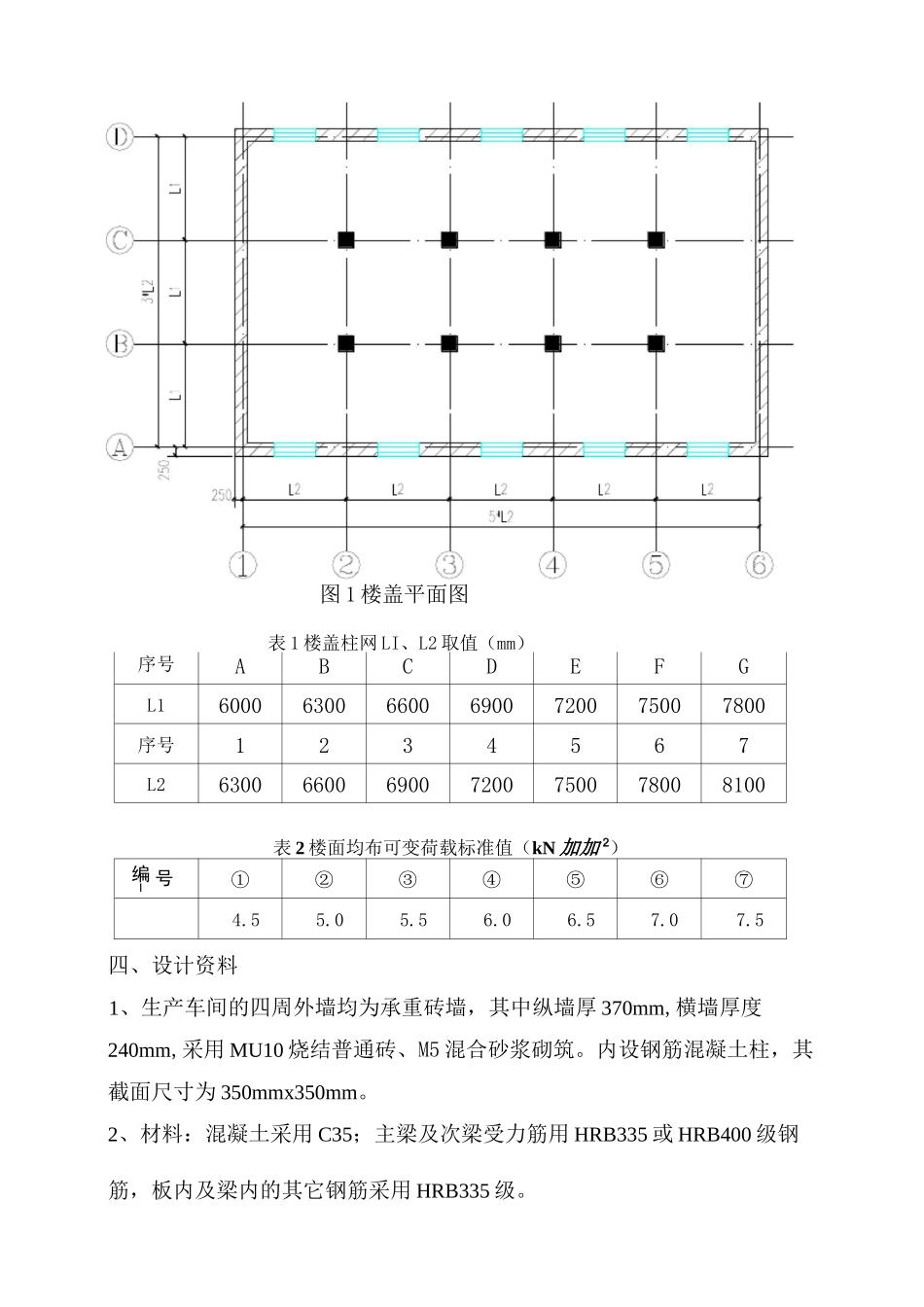

现浇钢筋混凝土楼盖课程设计指导书学生姓名:专业学号：班级:指导教师:中南林业科技大学涉外学院工程教研室2018年3月钢筋混凝土结构设计》课程设计任务书一、前言《钢筋混凝土结构设计》作为一门实践性很强的课程，课程设计是教学中的重要环节。在专业课理论教学的基础上，通过课程设计进一步消化和巩固所学课程的内容，掌握结构设计的基本方法，培养学生独立思考、自己动手解决问题的能力。根据培养计划和《钢筋混凝土结构设计》教学大纲规定，中南林业科技大学涉外学院建筑工程专业有2周《钢筋混凝土结构设计》课程设计。课程设计的主要目的是巩固和运用课堂所学知识，通过简单工程实例的结构设计，加强对结构设计基本理论的掌握，进一步了解结构设计的主要过程、注意事项，掌握结构设计相关规范的内容和使用方法，加深学生对实际工程项目中对结构设计主要内容的了解，培养学生运用本课程设计的知识解决实际问题的能力，为今后从事专业工作打下良好基础。二、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定；2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5、掌握板、梁的配筋计算；6、了解并熟悉现浇梁板结构的有关构造要求；7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能；8、学会编制钢筋材料表。三、设计题目某多层工业建筑楼盖平面图如图1所示，LI、L2尺寸见表1,环境类别为一类，楼梯采用室外悬挑楼梯。楼面均布可变荷载标准值如表1所示楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。图1楼盖平面图表1楼盖柱网LI、L2取值（mm）序号ABCDEFGL16000630066006900720075007800序号1234567L26300660069007200750078008100表2楼面均布可变荷载标准值（kN加加2）号编-①②③④⑤⑥⑦4.55.05.56.06.57.07.5四、设计资料1、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm,横墙厚度240mm,采用MU10烧结普通砖、M5混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为350mmx350mm。2、材料：混凝土采用C35；主梁及次梁受力筋用HRB335或HRB400级钢筋，板内及梁内的其它钢筋采用HRB335级。3、楼面面层：水磨石地面0.65kN/m2;楼盖自重：钢筋混凝土自重标准值丫二25kN/m3；平顶粉刷：0.25kN/m2。五、设计内容1、按指定的设计号进行设计，提交纸质稿计算书。2、结构平面布置图：柱网、主梁、次梁及板的布置3、板的强度计算（按塑性内力重分布计算）4、次梁强度计算（按塑性内力重分布计算）5、主梁强度计算（按弹性理论计算）6、用3号图纸4张绘制楼盖结构施工图：①结构平面布置图（1：200）②板的配筋图（1：50）③次梁的配筋图（1：50；1：25）④主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图7、板和次梁采用塑性内力重分布方法计算；主梁采用弹性理论计算；六、具体要求计算书要求采用A4纸书写，字迹要求工整，条理清楚，页码齐全，表格规范并编写表格序号，主要计算步骤、计算公式、计算简图均应列入，并尽量利用表格编制计算过程。图面应整洁，布置应匀称，字体和线型应符合制图标准。提交全部成果时请附封面，并在封面上写明专业、姓名、学号等。图纸按照标准格式折叠。七、参考文献1、《建筑结构荷载规范》（GB50009-2001），中国建筑工业出版社2、《混凝土结构设计规范》（GB50010-2002）,中国建筑工业出版社3、《混凝土结构》（上册、中册）（第四版），东南大学、天津大学、同济大学合编，中国建筑工业出版社4、《混凝土结构及砌体结构》（上册）（第二版），滕智明、朱金铨，中国建筑工业出版社八、课程设计分组情况2010级建筑工程一班设计题目分配情况序号学号姓名qkL1L2120157472程莹瑞①A1220157816许修文①B2320157817刘少侠①C3420157818谢诚①D4520157819朱异兴①E5620157822胡佳辛①F6720157828黄延钊①G7820157829徐林②A1920157830罗彬②B21020157831周武章②C31120157832罗琳兴②D41220157833李玉柱②E51320157835黄涛②F61420157837文浩②G71520157839罗震③A1...
