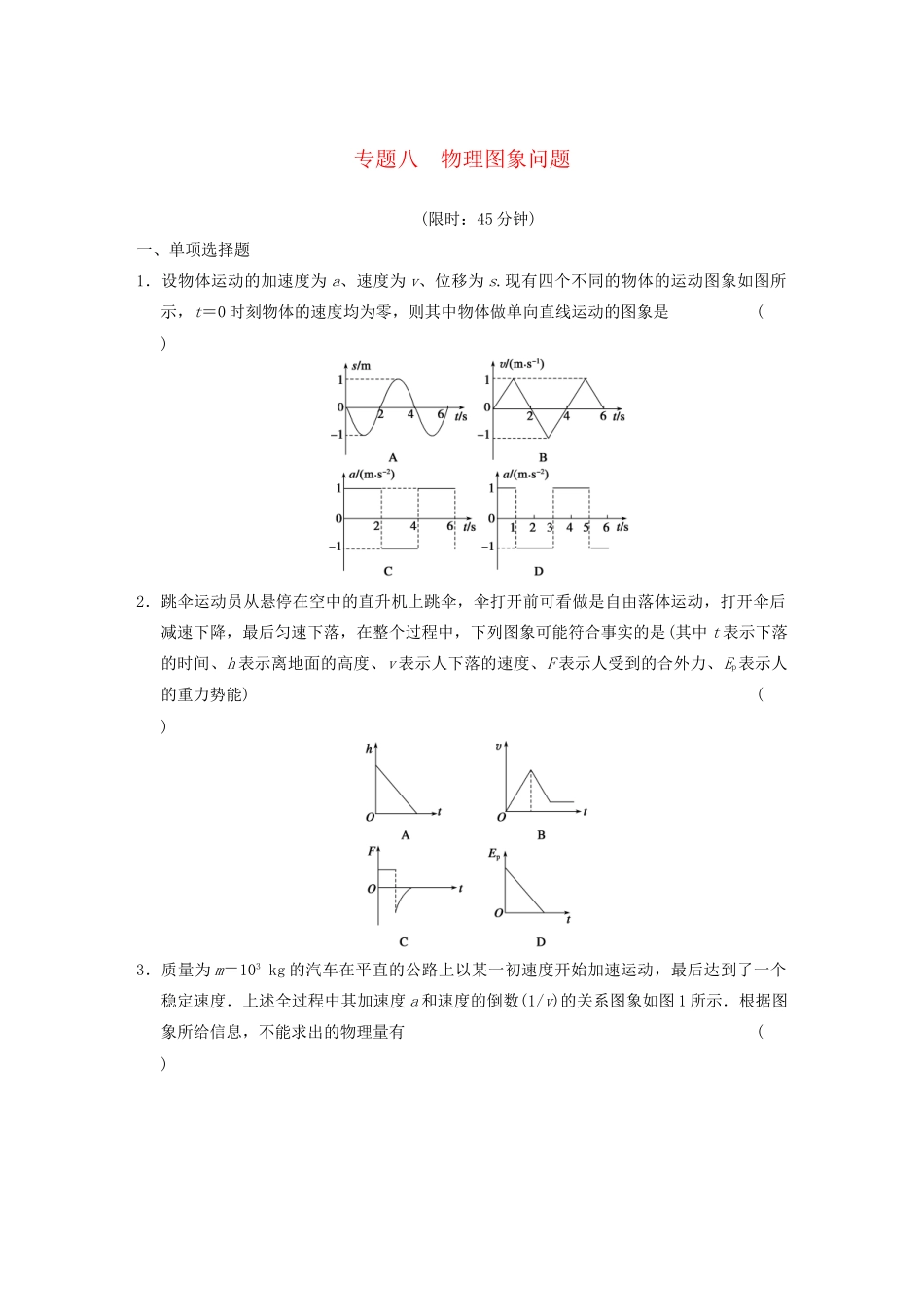

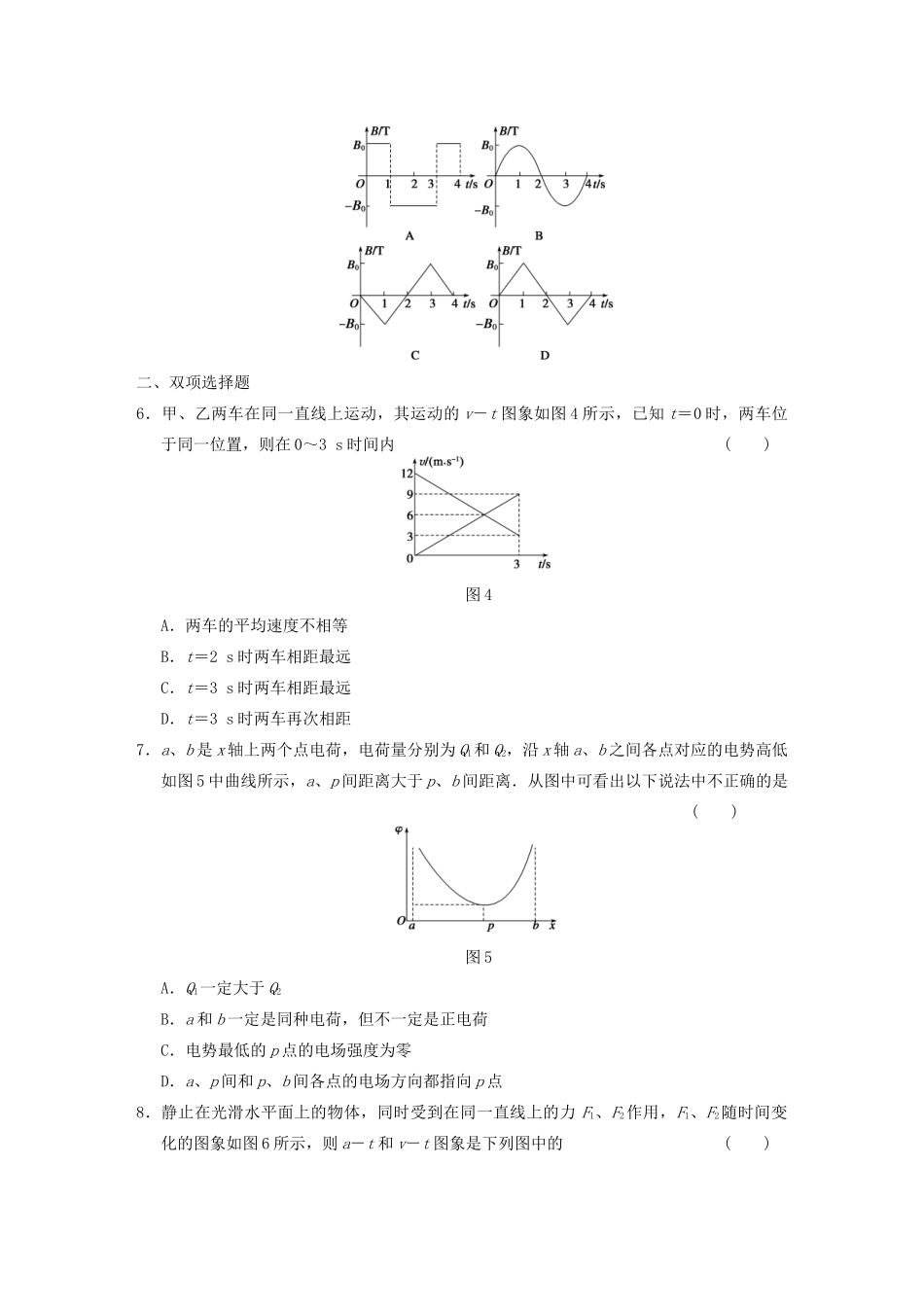

专题八物理图象问题(限时：45分钟)一、单项选择题1．设物体运动的加速度为a、速度为v、位移为s.现有四个不同的物体的运动图象如图所示，t＝0时刻物体的速度均为零，则其中物体做单向直线运动的图象是()2．跳伞运动员从悬停在空中的直升机上跳伞，伞打开前可看做是自由落体运动，打开伞后减速下降，最后匀速下落，在整个过程中，下列图象可能符合事实的是(其中t表示下落的时间、h表示离地面的高度、v表示人下落的速度、F表示人受到的合外力、Ep表示人的重力势能)()3．质量为m＝103kg的汽车在平直的公路上以某一初速度开始加速运动，最后达到了一个稳定速度．上述全过程中其加速度a和速度的倒数(1/v)的关系图象如图1所示．根据图象所给信息，不能求出的物理量有()图1A．汽车的功率B．汽车行驶的最大速度C．汽车所受到的阻力D．汽车运动到最大速度所需的时间4．将一小球从高处水平抛出，最初2s内小球动能Ek随时间t变化的图线如图2所示，不计空气阻力，重力加速度g＝10m/s2.根据图象信息，不能确定的物理量是()图2A．小球的质量B．小球的初速度C．最初2s内重力对小球做功的平均功率D．小球抛出时的高度5．如图3甲所示，单匝导线框abcd固定于匀强磁场中，规定磁场垂直纸面向里为正方向，从t＝0时刻开始磁场随时间变化，若规定顺时针方向为电流的正方向，现线框中感应电流随时间变化的规律如图乙所示，则下列各图中，能正确反映磁场随时间变化规律的是()图3二、双项选择题6．甲、乙两车在同一直线上运动，其运动的v－t图象如图4所示，已知t＝0时，两车位于同一位置，则在0～3s时间内()图4A．两车的平均速度不相等B．t＝2s时两车相距最远C．t＝3s时两车相距最远D．t＝3s时两车再次相距7．a、b是x轴上两个点电荷，电荷量分别为Q1和Q2，沿x轴a、b之间各点对应的电势高低如图5中曲线所示，a、p间距离大于p、b间距离．从图中可看出以下说法中不正确的是()图5A．Q1一定大于Q2B．a和b一定是同种电荷，但不一定是正电荷C．电势最低的p点的电场强度为零D．a、p间和p、b间各点的电场方向都指向p点8．静止在光滑水平面上的物体，同时受到在同一直线上的力F1、F2作用，F1、F2随时间变化的图象如图6所示，则a－t和v－t图象是下列图中的()图6三、非选择题9．(15分)如图7甲，质量m＝2kg的物体静止在水平面上，物体跟水平面间的动摩擦因数μ＝0.2.从t＝0时刻起，物体受到一个水平力F的作用而开始运动，F随时间t变化的规律如图乙，此后撤去拉力F.(取g＝10m/s2)求：图7(1)第4s末物体的速度；(2)物体运动过程中拉力F做的功．10．(10分)如图8“甲所示，”型木块放在光滑水平地面上，木块的水平表面AB粗糙，与水平面夹角θ＝37°的表面BC光滑．木块右侧与竖直墙壁之间连接着一个力传感器，当力传感器受压时，其示数为正值，当力传感器被拉时，其示数为负值．一个可视为质点的滑块从C点由静止开始下滑，物块在CBA运动过程中，传感器记录到的力和时间的关系如图乙所示．滑块经过B点时无能量损失．(已知sin37°＝0.6，cos37°＝0.8，取g＝10m/s2)求：甲乙图8(1)斜面BC的长度L；(2)滑块的质量m.11．(14分)如图9甲所示，一对足够长的平行光滑轨道放置在水平面上，两轨道相距L＝1m，左端之间用R＝3Ω的电阻连接，轨道的电阻忽略不计．一质量m＝0.5kg、电阻r＝1Ω的导体杆静置于两轨道上，并与两轨道垂直．整个装置处于磁感应强度B＝2T的匀强磁场中，磁场方向垂直轨道平面向上．现用水平拉力沿轨道方向拉导体杆，拉力F与导体杆运动的位移s间的关系如图乙所示．当拉力达到最大时，导体杆恰好开始做匀速运动．当位移s＝2.5m时撤去拉力，导体杆又滑行了一段距离Δs后停下，已知在滑行Δs的过程中电阻R上产生的焦耳热为12J．求：图9(1)拉力F作用过程中，通过电阻R上的电荷量q；(2)导体杆运动过程中的最大速度vm；(3)拉力F作用过程中，回路中产生的焦耳热Q.答案1．C2．C3．D4．D5．D6．AB7．AB8．AC9．(1)12m/s(2)336J10．(1)3m(2)2.5kg11．(1)1.25C(2)8m/s(3)2J
