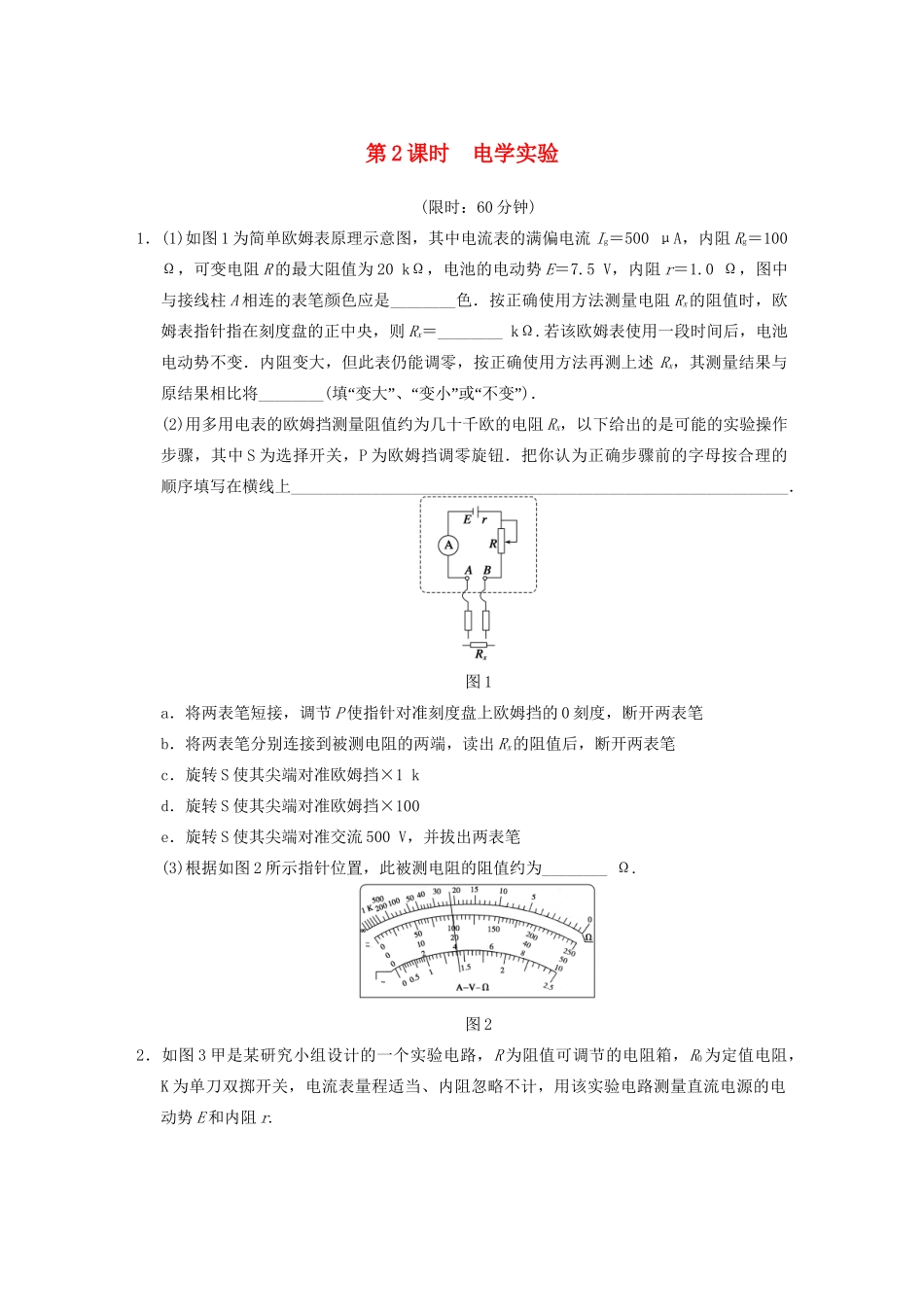

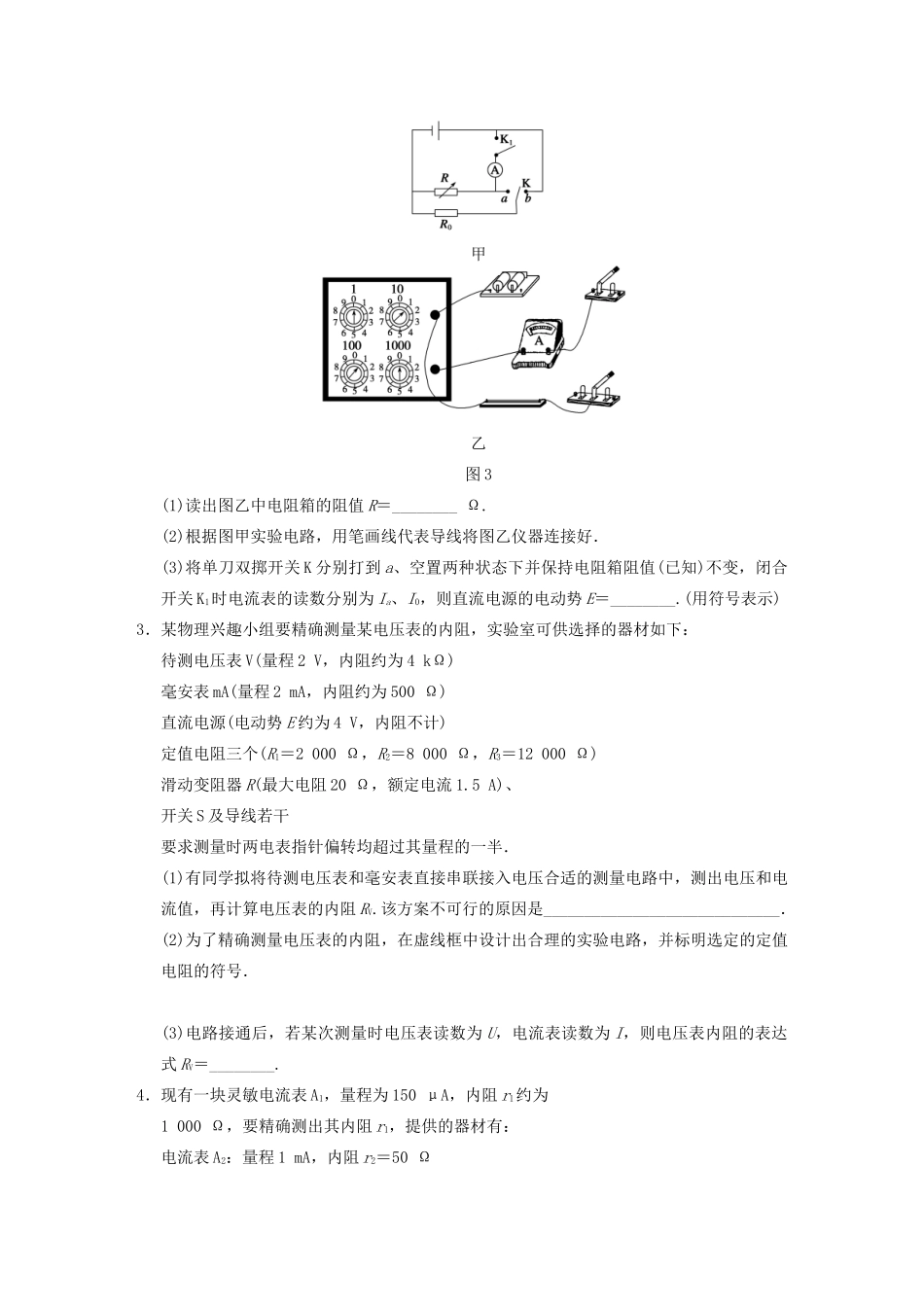

第2课时电学实验(限时：60分钟)1．(1)如图1为简单欧姆表原理示意图，其中电流表的满偏电流Ig＝500μA，内阻Rg＝100Ω，可变电阻R的最大阻值为20kΩ，电池的电动势E＝7.5V，内阻r＝1.0Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻Rx的阻值时，欧姆表指针指在刻度盘的正中央，则Rx＝________kΩ.若该欧姆表使用一段时间后，电池电动势不变．内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(“”“”“”填变大、变小或不变)．(2)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在横线上_____________________________________________________________．图1a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500V，并拔出两表笔(3)根据如图2所示指针位置，此被测电阻的阻值约为________Ω.图22．如图3甲是某研究小组设计的一个实验电路，R为阻值可调节的电阻箱，R0为定值电阻，K为单刀双掷开关，电流表量程适当、内阻忽略不计，用该实验电路测量直流电源的电动势E和内阻r.甲乙图3(1)读出图乙中电阻箱的阻值R＝________Ω.(2)根据图甲实验电路，用笔画线代表导线将图乙仪器连接好．(3)将单刀双掷开关K分别打到a、空置两种状态下并保持电阻箱阻值(已知)不变，闭合开关K1时电流表的读数分别为Ia、I0，则直流电源的电动势E＝________.(用符号表示)3．某物理兴趣小组要精确测量某电压表的内阻，实验室可供选择的器材如下：待测电压表V(量程2V，内阻约为4kΩ)毫安表mA(量程2mA，内阻约为500Ω)直流电源(电动势E约为4V，内阻不计)定值电阻三个(R1＝2000Ω，R2＝8000Ω，R3＝12000Ω)滑动变阻器R(最大电阻20Ω，额定电流1.5A)、开关S及导线若干要求测量时两电表指针偏转均超过其量程的一半．(1)有同学拟将待测电压表和毫安表直接串联接入电压合适的测量电路中，测出电压和电流值，再计算电压表的内阻RV.该方案不可行的原因是_____________________________．(2)为了精确测量电压表的内阻，在虚线框中设计出合理的实验电路，并标明选定的定值电阻的符号．(3)电路接通后，若某次测量时电压表读数为U，电流表读数为I，则电压表内阻的表达式RV＝________.4．现有一块灵敏电流表A1，量程为150μA，内阻r1约为1000Ω，要精确测出其内阻r1，提供的器材有：电流表A2：量程1mA，内阻r2＝50Ω定值电阻四个：R0＝100Ω；R1＝40Ω；R2＝4000Ω；R3＝40000Ω滑动变阻器R′：阻值范围0～20Ω电源E：电动势约为4.5V，内阻很小开关S一个，导线若干(1)为了精确测出r1，实验小组设计出了如图4所示便于多次测量的、并能保证各电表示数超过其量程的的实验电路图．图中的电阻R对电路起保护作用，在R1、R2、R3中，R应选用______．图4(2)请按电路图，在图5中完成电路连接．图5(3)在所测量的数据中选一组数据，用测量量和已知量来计算A1表的内阻，计算的表达式为r1＝________.(式中的I1、I2分别是电流表A1和A2此次的示数)5．某校兴趣小组研究小灯泡灯丝的电阻随温度的变化规律，他们在实验室设计一个电路来测量并描绘小灯泡的伏安特性曲线．(1)实验室提供的器材有：电压表、电流表、滑动变阻器(0～100Ω)、电源、小灯泡、电键、导线若干．在下面虚线框中画出实验电路原理图．(2)实验得到数据如下表(I和U分别表示小灯泡上的电流和电压)，在图6中描出小灯泡的U－I图线．I(A)00.120.210.290.340.380.420.450.470.490.50U(V)00.200.400.600.801.001.201.401.601.802.00图6(3)根据作出的小灯泡的U－I图线，判断随着小灯泡电压的增加，小灯泡的电阻将________(增大、减小、不变)．6．小明同学是一位电学实验爱好者，他向教师要了许多电学实验器材(见表1)，准备来探究一段某种材料的电阻．表2是他记录的实验数据，他在实际测量的时候大约每隔2分钟测量一组数...
