高考物理二轮复习专题突破训练 专题六 第1课时 电磁感应问题的综合分析 新人教版VIP免费

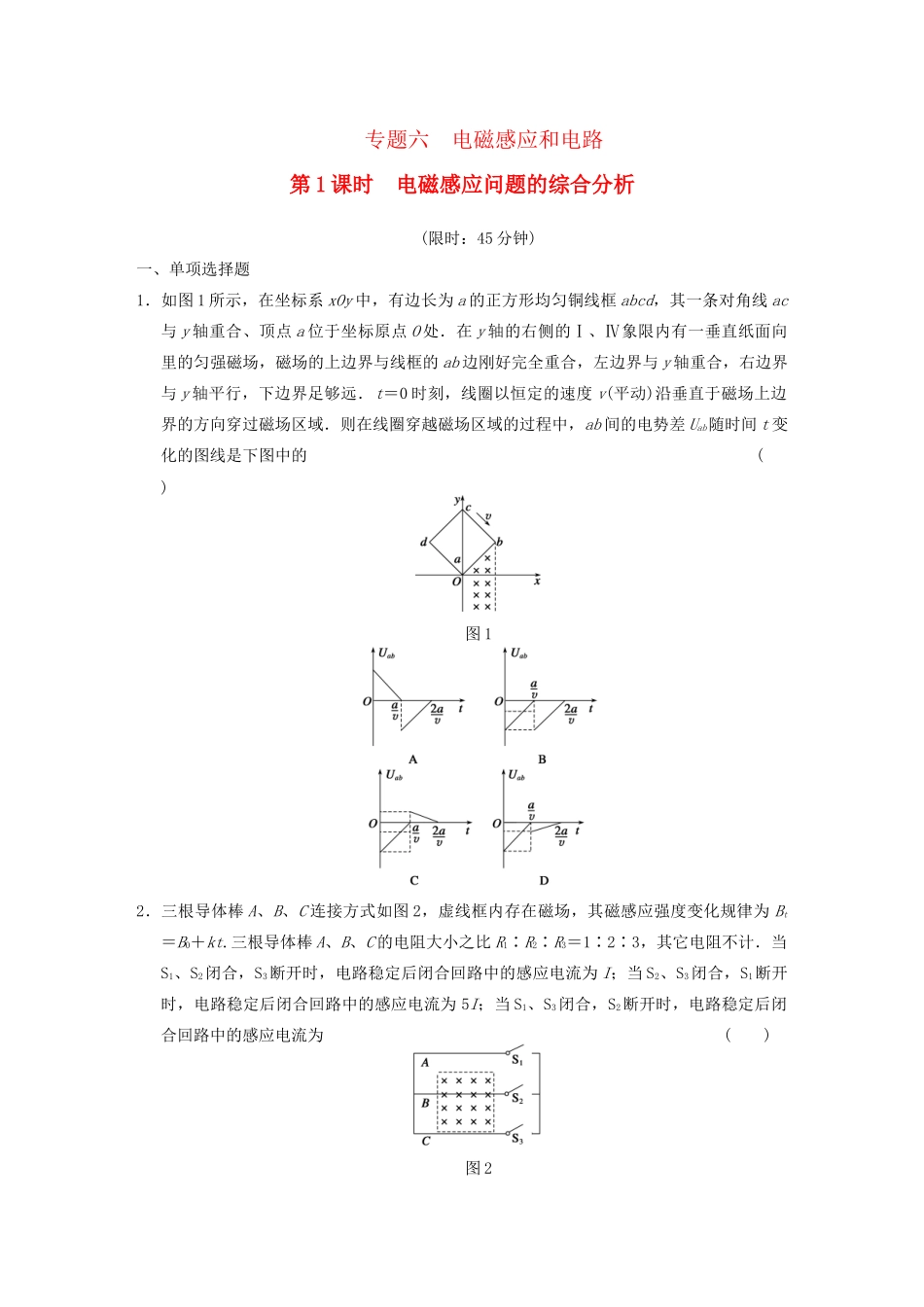

专题六电磁感应和电路第1课时电磁感应问题的综合分析(限时：45分钟)一、单项选择题1．如图1所示，在坐标系xOy中，有边长为a的正方形均匀铜线框abcd，其一条对角线ac与y轴重合、顶点a位于坐标原点O处．在y轴的右侧的Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，左边界与y轴重合，右边界与y轴平行，下边界足够远．t＝0时刻，线圈以恒定的速度v(平动)沿垂直于磁场上边界的方向穿过磁场区域．则在线圈穿越磁场区域的过程中，ab间的电势差Uab随时间t变化的图线是下图中的()图12．三根导体棒A、B、C连接方式如图2，虚线框内存在磁场，其磁感应强度变化规律为Bt＝B0＋kt.三根导体棒A、B、C的电阻大小之比R1∶R2∶R3＝1∶2∶3，其它电阻不计．当S1、S2闭合，S3断开时，电路稳定后闭合回路中的感应电流为I；当S2、S3闭合，S1断开时，电路稳定后闭合回路中的感应电流为5I；当S1、S3闭合，S2断开时，电路稳定后闭合回路中的感应电流为()图2A．0B．3IC．6ID．7I3．如图3所示，P、Q是两根竖直且足够长的金属杆(电阻忽略不计)，处在垂直纸面向里的匀强磁场B中，MN是一个螺线管，它的绕线方法没有画出，P、Q的输出端a、b和MN的输入端c、d之间用导线相连，A是在MN的正下方水平放置在地面上的金属圆环．现将金属棒ef由静止释放，在下滑中始终与P、Q杆良好接触且无摩擦．在金属棒释放后下列说法正确的是()图3A．A环中有大小不变的感应电流B．A环中有越来越大的感应电流C．A环对地面的压力先减小后增大至恒定值D．A环对地面的压力先增大后减小至恒定值4．如图4所示，平行金属导轨与水平面成θ角，导轨与两阻值相同的固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面．有一质量为m，电阻为R＝R1的导体棒ab，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动．当上滑的速度为v时，固定电阻R1消耗的热功率为P，此时()图4A．导体棒受到的安培力大小为B．导体棒受到的安培力大小为C．整个装置总的发热功率为μmgvcosθD．导体棒ab的发热功率为μmgvcosθ5．一个边长为L的正方形导线框在倾角为θ的光滑固定斜面上由静止开始沿斜面下滑，随后进入虚线下方的方向垂直于斜面的匀强磁场中．如图5所示，磁场的上边界线水平，线框的下边ab边始终水平，斜面以及下方的磁场往下方延伸到足够远．下列判断正确的是()图5A．线框进入磁场过程b点的电势比a点高B．线框进入磁场过程一定做减速运动C．线框中产生的焦耳热一定等于线框减少的机械能D．线框从不同高度下滑时，进入磁场过程中通过线框导线横截面的电荷量不同二、双项选择题6．如图6，两根足够长光滑平行金属导轨PP′、QQ′倾斜放置，匀强磁场垂直于导轨平面，导轨的上端与水平放置的两金属板M、N相连，板间距离足够大，板间有一带电微粒，金属棒ab水平跨放在导轨上，下滑过程中与导轨接触良好．现同时由静止释放带电微粒和金属棒ab，则()图6A．金属棒ab最终可能匀速下滑B．金属棒ab一直加速下滑C．金属棒ab下滑过程中M板电势高于N板电势D．带电微粒不可能先向N板运动后向M运动7．如图7所示，竖直放置的两根足够长平行金属导轨相距L，导轨间接有一定电阻R，质量为m，电阻为r的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h时开始做匀速运动，在此过程中()图7A．导体棒的最大速度为B．通过电阻R的电荷量为C．导体棒克服安培力做的功等于电阻R上产生的热量D．重力和安培力对导体棒做的功的代数和等于导体棒动能的增加量8．如图8所示为磁悬浮列车模型，质量M＝1kg的绝缘板底座静止在动摩擦因数μ1＝0.1的粗糙水平地面上．位于磁场中的正方形金属框ABCD为动力源，其质量m＝1kg，边长为1m，电阻为Ω，与绝缘板间的动摩擦因数μ2＝0.4.OO′为AD、BC的中线．在金属框内有可随金属框同步移动的磁场，OO′CD区域内磁场如图9(a)所示，CD恰在磁场边缘以外；OO′BA区域内磁场如图(b)所示，AB恰在磁场边缘以内(g＝10m/s2)．若绝缘板足够长且认为绝缘板与地面间最大静摩擦力等于滑动摩擦力，则金属框从静止释放后()图8图9A．若金属框固定...
