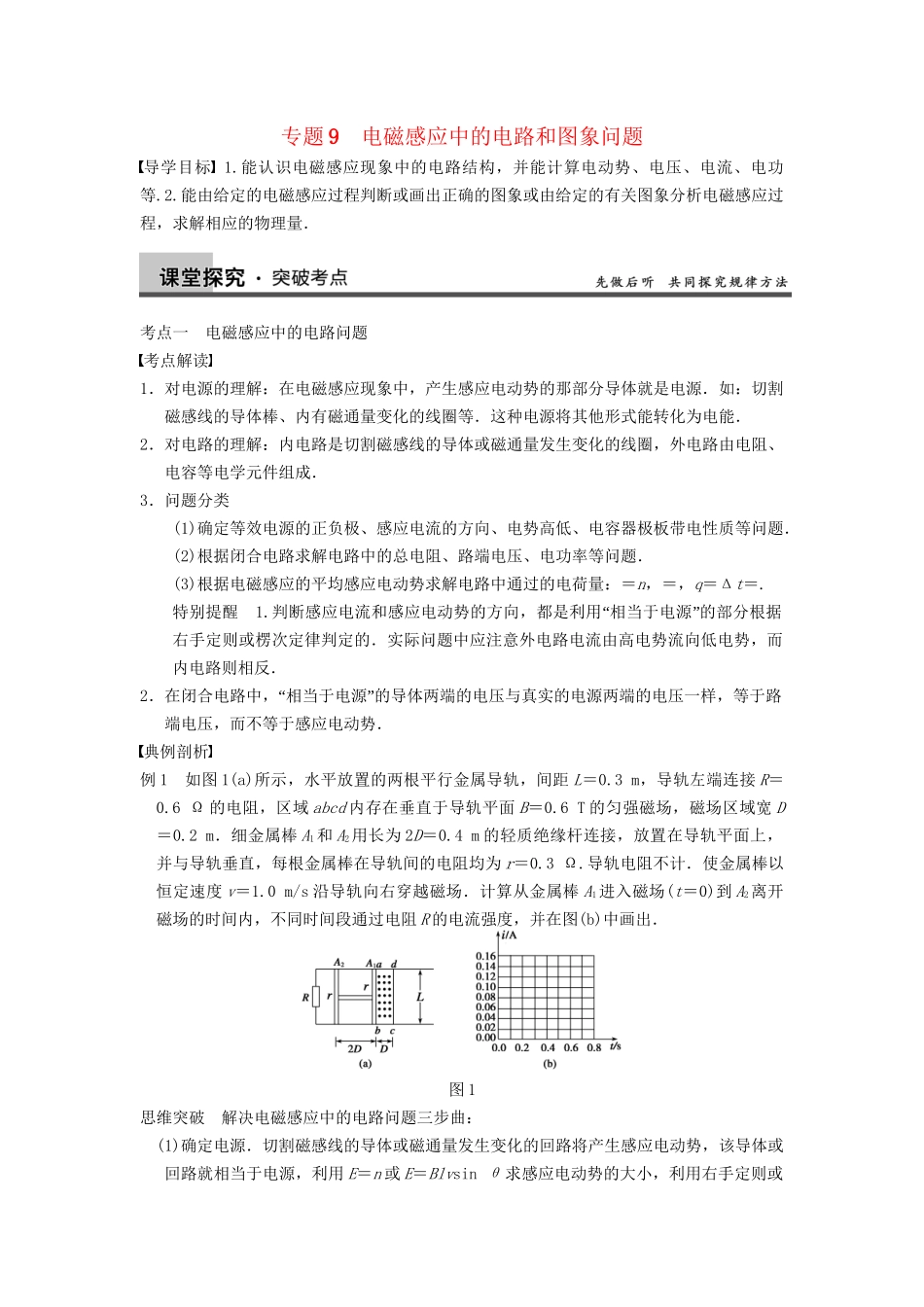

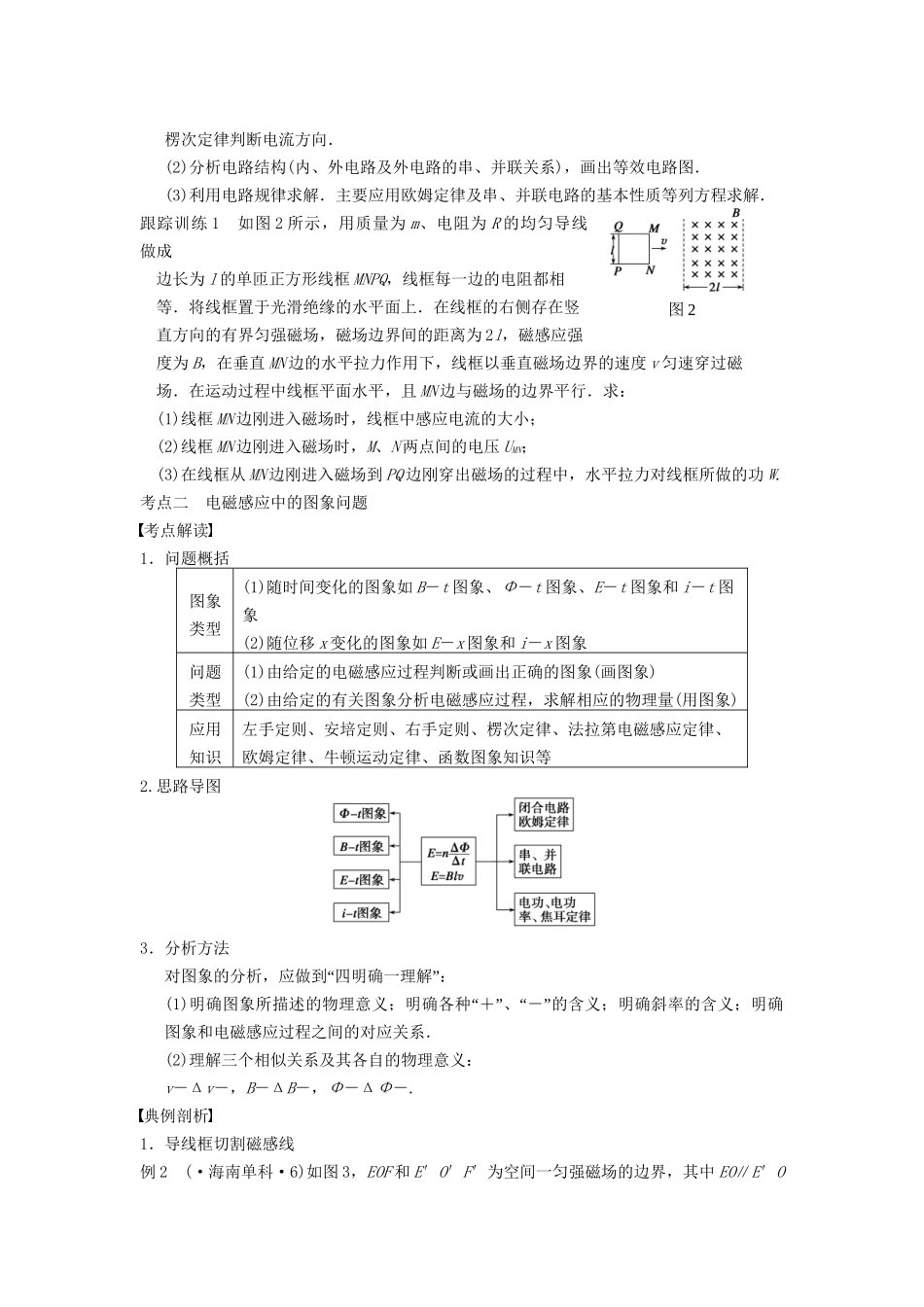

专题9电磁感应中的电路和图象问题导学目标1.能认识电磁感应现象中的电路结构，并能计算电动势、电压、电流、电功等.2.能由给定的电磁感应过程判断或画出正确的图象或由给定的有关图象分析电磁感应过程，求解相应的物理量．考点一电磁感应中的电路问题考点解读1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源．如：切割磁感线的导体棒、内有磁通量变化的线圈等．这种电源将其他形式能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．问题分类(1)确定等效电源的正负极、感应电流的方向、电势高低、电容器极板带电性质等问题．(2)根据闭合电路求解电路中的总电阻、路端电压、电功率等问题．(3)根据电磁感应的平均感应电动势求解电路中通过的电荷量：＝n，＝，q＝Δt＝.特别提醒1.“”判断感应电流和感应电动势的方向，都是利用相当于电源的部分根据右手定则或楞次定律判定的．实际问题中应注意外电路电流由高电势流向低电势，而内电路则相反．2“”．在闭合电路中，相当于电源的导体两端的电压与真实的电源两端的电压一样，等于路端电压，而不等于感应电动势．典例剖析例1如图1(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω.导轨电阻不计．使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图(b)中画出．图1思维突破解决电磁感应中的电路问题三步曲：(1)确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E＝n或E＝Blvsinθ求感应电动势的大小，利用右手定则或图2楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．跟踪训练1如图2所示，用质量为m、电阻为R的均匀导线做成边长为l的单匝正方形线框MNPQ，线框每一边的电阻都相等．将线框置于光滑绝缘的水平面上．在线框的右侧存在竖直方向的有界匀强磁场，磁场边界间的距离为2l，磁感应强度为B，在垂直MN边的水平拉力作用下，线框以垂直磁场边界的速度v匀速穿过磁场．在运动过程中线框平面水平，且MN边与磁场的边界平行．求：(1)线框MN边刚进入磁场时，线框中感应电流的大小；(2)线框MN边刚进入磁场时，M、N两点间的电压UMN；(3)在线框从MN边刚进入磁场到PQ边刚穿出磁场的过程中，水平拉力对线框所做的功W.考点二电磁感应中的图象问题考点解读1．问题概括图象类型(1)随时间变化的图象如B－t图象、Φ－t图象、E－t图象和i－t图象(2)随位移x变化的图象如E－x图象和i－x图象问题类型(1)由给定的电磁感应过程判断或画出正确的图象(画图象)(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)应用知识左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律、函数图象知识等2.思路导图3．分析方法“”对图象的分析，应做到四明确一理解：(1)“”“”明确图象所描述的物理意义；明确各种＋、－的含义；明确斜率的含义；明确图象和电磁感应过程之间的对应关系．(2)理解三个相似关系及其各自的物理意义：v－Δv－，B－ΔB－，Φ－ΔΦ－.典例剖析1．导线框切割磁感线例2(·海南单科·6)如图3，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是()图3思维突破解题时一定要分析清楚运动过程，找出切割磁感线的有效长度，要有全局观，同时搞...
