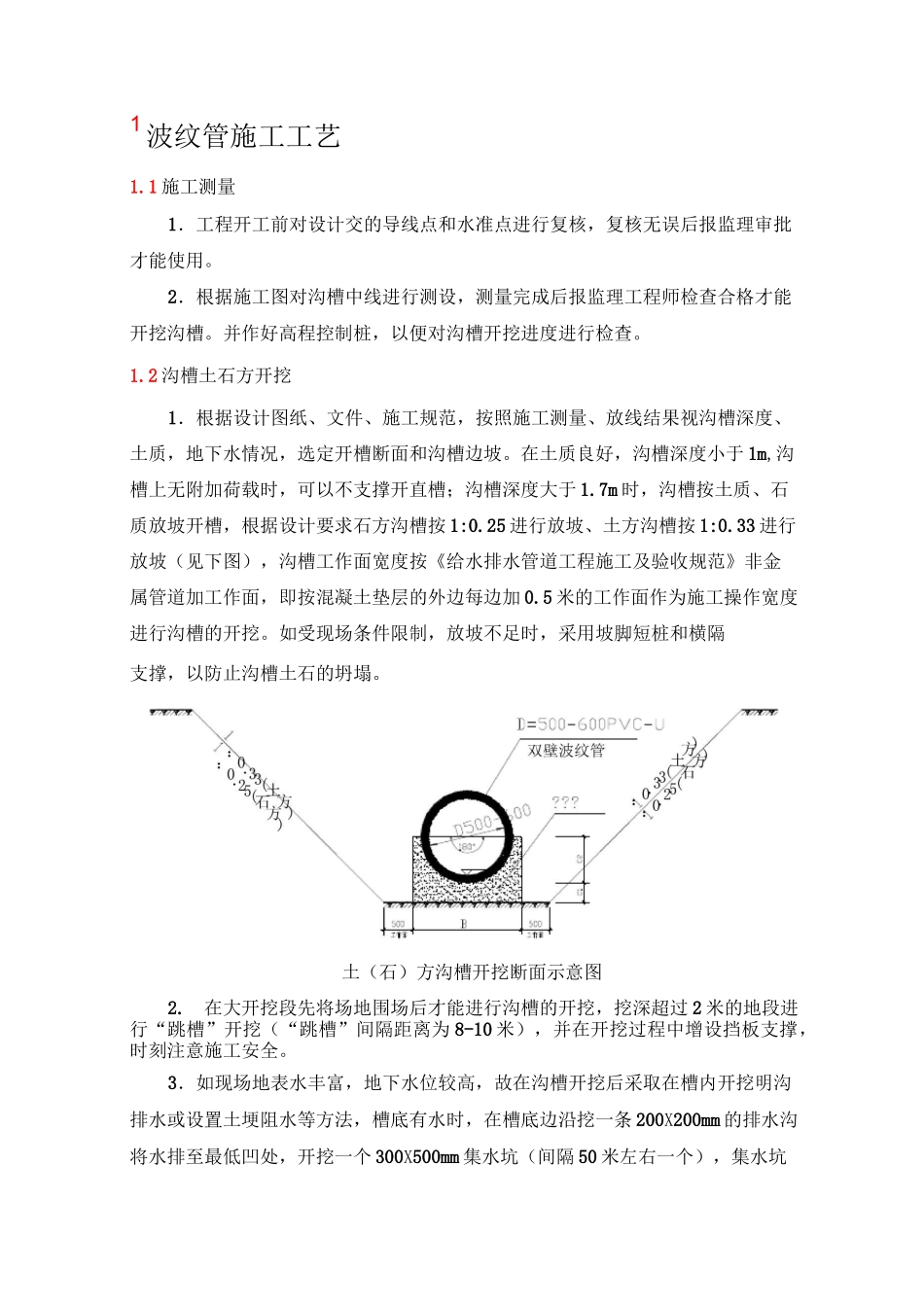

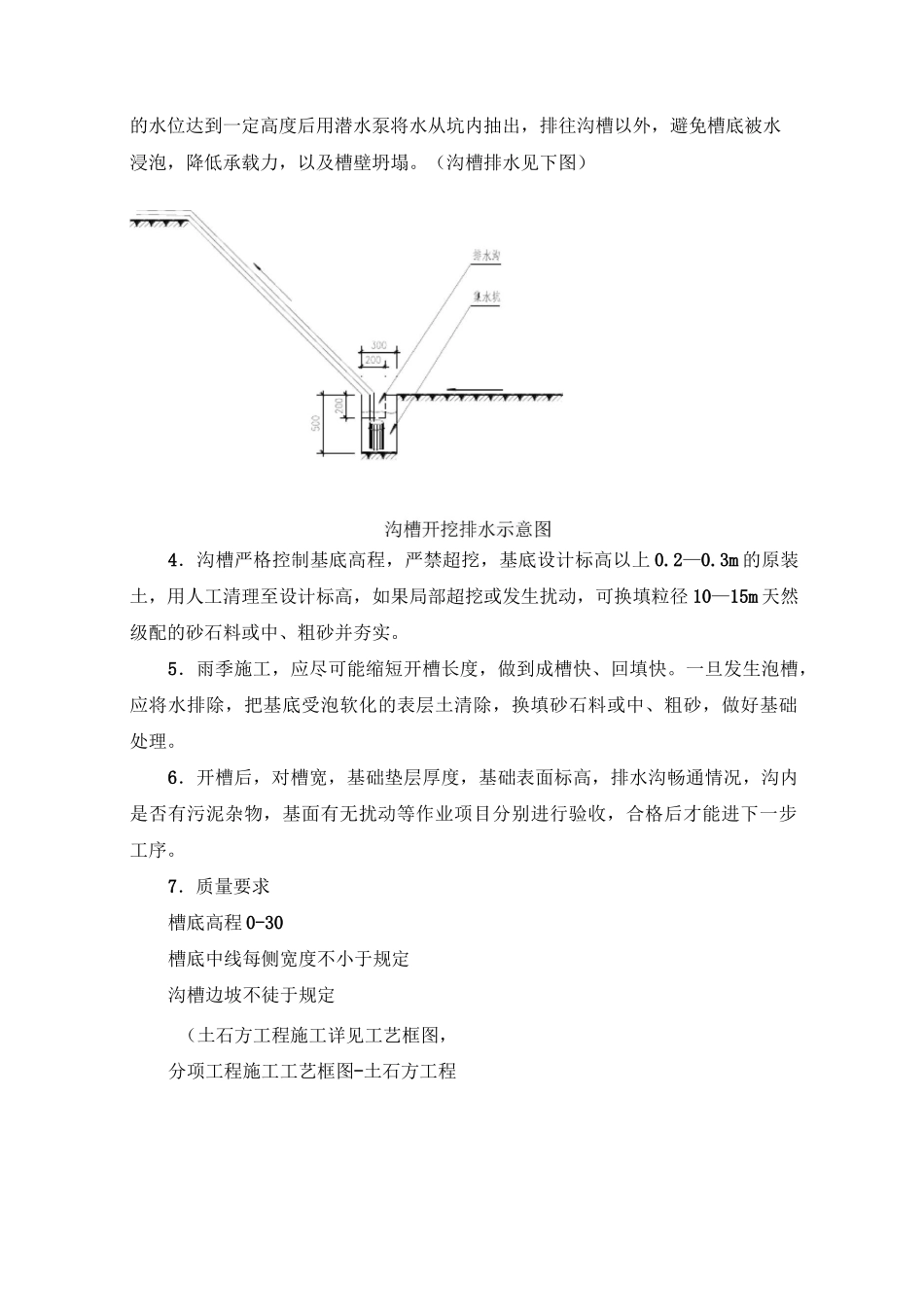

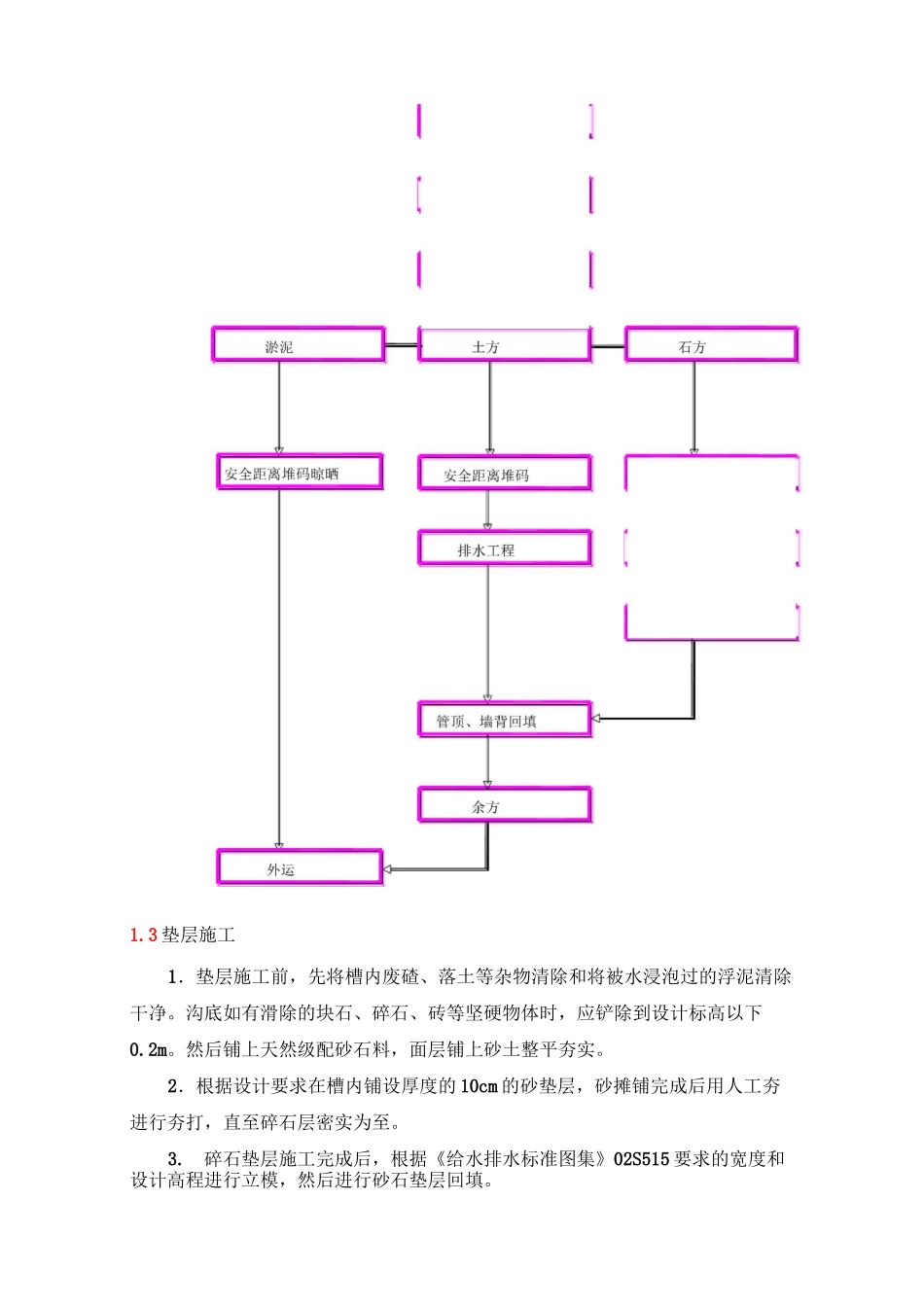

1波纹管施工工艺1.1施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。1.2沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。在土质良好，沟槽深度小于1m,沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7m时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。土（石）方沟槽开挖断面示意图2.在大开挖段先将场地围场后才能进行沟槽的开挖，挖深超过2米的地段进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200X200mm的排水沟将水排至最低凹处，开挖一个300X500mm集水坑（间隔50米左右一个），集水坑的水位达到一定高度后用潜水泵将水从坑内抽出，排往沟槽以外，避免槽底被水浸泡，降低承载力，以及槽壁坍塌。（沟槽排水见下图）4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m天然级配的砂石料或中、粗砂并夯实。5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。7．质量要求槽底高程0-30槽底中线每侧宽度不小于规定沟槽边坡不徒于规定（土石方工程施工详见工艺框图，分项工程施工工艺框图-土石方工程测量定线量1?1挖集水坑，排水7机械或2人工机械打眼爆破1771机械或人工除渣]异地堆码11.3垫层施工1．垫层施工前，先将槽内废碴、落土等杂物清除和将被水浸泡过的浮泥清除干净。沟底如有滑除的块石、碎石、砖等坚硬物体时，应铲除到设计标高以下0.2m。然后铺上天然级配砂石料，面层铺上砂土整平夯实。2．根据设计要求在槽内铺设厚度的10cm的砂垫层，砂摊铺完成后用人工夯进行夯打，直至碎石层密实为至。3.碎石垫层施工完成后，根据《给水排水标准图集》02S515要求的宽度和设计高程进行立模，然后进行砂石垫层回填。4.质量要求垫层：中线每侧宽度不小于规定高程0,-15平基：中线每侧宽度+10,0高程0,-15厚度不小于规定1.4双壁波纹管施工1.4.1管道装卸当双壁波纹管直径较大时，双壁波纹管达到现场后用机械进行装卸，装卸时采用柔韧性较好的皮带、吊带或吊绳进行吊装，管道装卸时采用两个支撑吊点，层或防腐层。（2）大直径双壁波纹管，叠放运输不宜大于三层，小管径管道如采用叠放运输时，应将所有管道保持稳定，管道之间留有适当缝隙，以防管道发生碰撞。（3）上下叠放运输，其高度不应超过4倍管径或2米。车底与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞，也不得有尖锐锋利的物体，以防戳破管壁。1.4.3管道进场检验（1）管道运到现场，可采用目测法，对管道包装和装卸是否有损伤进行检验，并做好记录和验收。（2）如发现管道有损伤，应将此管道与其它管道分开，立即通知管道供应厂家，进行检查、分析原因并作出鉴定，以便进行妥善处理。1.4.4管道存放（1）当管道直接摆放在地上时，要求地面平整，不能有石块和容易引起管壁损坏的尖利物体，要有预防管道滚动措施。（2）直径管道叠层堆放时，应把大而重的放下边，小而轻的放上边，管道堆放高度不得超过2m,管道...
