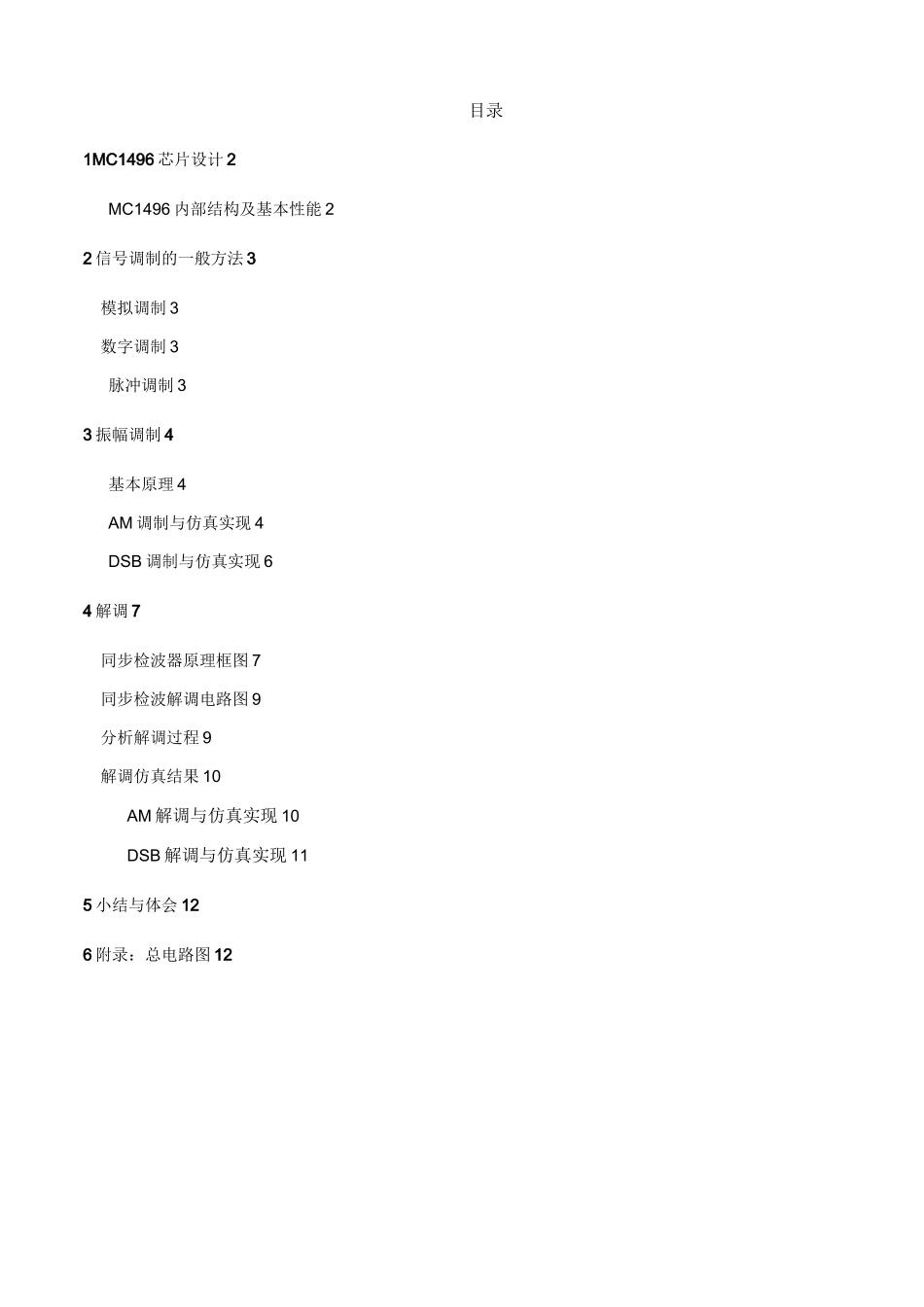

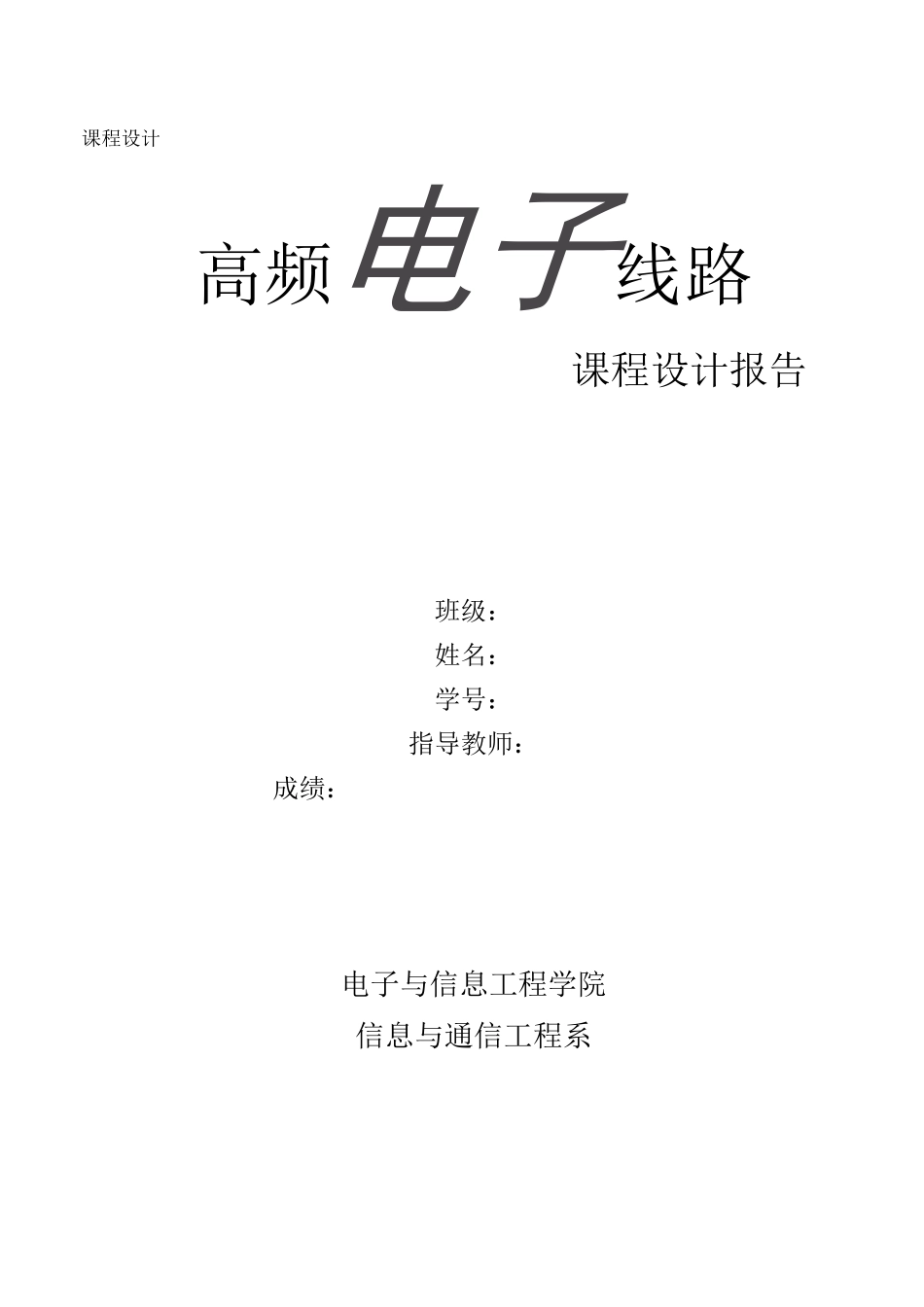

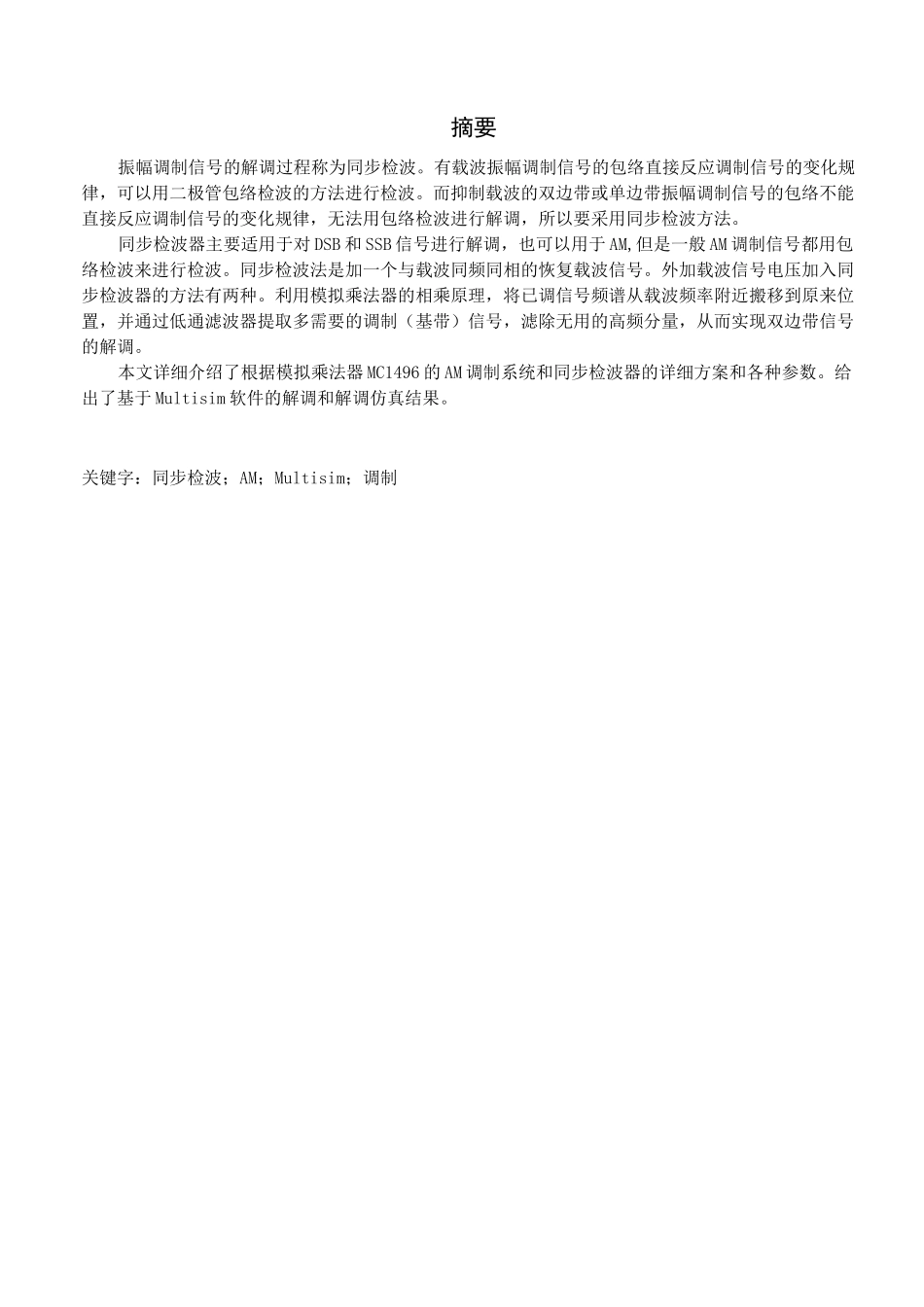

课程设计高频电子线路课程设计报告班级：姓名：学号：指导教师：成绩：电子与信息工程学院信息与通信工程系摘要振幅调制信号的解调过程称为同步检波。有载波振幅调制信号的包络直接反应调制信号的变化规律，可以用二极管包络检波的方法进行检波。而抑制载波的双边带或单边带振幅调制信号的包络不能直接反应调制信号的变化规律，无法用包络检波进行解调，所以要采用同步检波方法。同步检波器主要适用于对DSB和SSB信号进行解调，也可以用于AM,但是一般AM调制信号都用包络检波来进行检波。同步检波法是加一个与载波同频同相的恢复载波信号。外加载波信号电压加入同步检波器的方法有两种。利用模拟乘法器的相乘原理，将已调信号频谱从载波频率附近搬移到原来位置，并通过低通滤波器提取多需要的调制（基带）信号，滤除无用的高频分量，从而实现双边带信号的解调。本文详细介绍了根据模拟乘法器MC1496的AM调制系统和同步检波器的详细方案和各种参数。给出了基于Multisim软件的解调和解调仿真结果。关键字：同步检波；AM；Multisim；调制目录1MC1496芯片设计2MC1496内部结构及基本性能22信号调制的一般方法3模拟调制3数字调制3脉冲调制33振幅调制4基本原理4AM调制与仿真实现4DSB调制与仿真实现64解调7同步检波器原理框图7同步检波解调电路图9分析解调过程9解调仿真结果10AM解调与仿真实现10DSB解调与仿真实现115小结与体会126附录：总电路图122K2222-or1■11昭□—|T.t_D1MC1496芯片设计MC1496内部结构及基本性能在高频电子线路，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正式实现两个模拟量电压或电流相乘的电子器件。采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。MC1496是一款完全四通道四象限电压输出模拟乘法器，适用于电压控制放大器、可变滤波器、多通道功率计算以及低频解调器等电路。非常适用于产生复杂的要求高的波形，尤其适用于高精度CRT显示系统的几何修正，其内部结构及引脚排列如图所示图MC1496内部结构图MC1496是由互补双极性工艺制作而成，它包含有四个高精度四象限乘法单元。温度漂移小于0.005%/°C。0.3uV/Hz的点噪声电压使低失真的Y通道只有0.02%的总谐波失真噪声，四个8MHz通道的总静止功耗也仅为150mW。MC1496的工作温度范围为一40C〜+85C。MC1496的其它主要特性如下：•四个独立输入通道；•四象限乘法信号；•电压输入电压输出；•乘法运算无需外部元件；•电压输出：W=(XXY)/,其中X或Y上的线性度误差仅为％；•具有优良的温度稳定性：0.005%；•模拟输入范围为±2.5V，采用土5V电压供电；•低功耗一般为150mW。口艸池還-制型22IW22ID1□■JI-■-S..爲--•-2信号调制的一般方法调制就是对信号源的信息进行处理，使其变为适合于信道传输的形式的过程。一般来说，信号源的信息(也称为信源)含有直流分量和频率较低的频率分量，称为基带信号。基带信号往往不能作为传输信号，因此必须把基带信号转变为一个相对基带频率而言频率非常高的信号以适合于信道传输。这个信号叫做已调信号，而基带信号叫做调制信号。调制是通过改变高频载波即消息的载体信号的幅度、相位或者频率，使其随着基带信号幅度的变化而变化来实现的。而解调则是将基带信号从载波中提取出来以便预定的接收者(也称为信宿)处理和理解的过程。调制在通信系统中有十分重要的作用。通过调制，不仅可以进行频谱搬移，把调制信号的频谱搬移到所希望的位置上，从而将调制信号转换成适合于传播的已调信号，而且它对系统的传输有效性和传输的可靠性有着很大的影响，调制方式往往决定了一个通信系统的性能。在通信中，我们常常采用的调制方式有以下几种。模拟调制模拟调制就是用用连续变化的信号去调制一个高频正弦波。主要有：(a)幅度调制：调幅AM,双边带调制DSB,单边带调幅SSB,残留边带调制VSB以及独立边带ISB。(b)角度调制：调频FM,调相PM。因为相位的变化率就是频率，所以调相波和调频波是密切相关的。数字调制用数字信号对正弦或余弦高频振荡进行调制.主...
