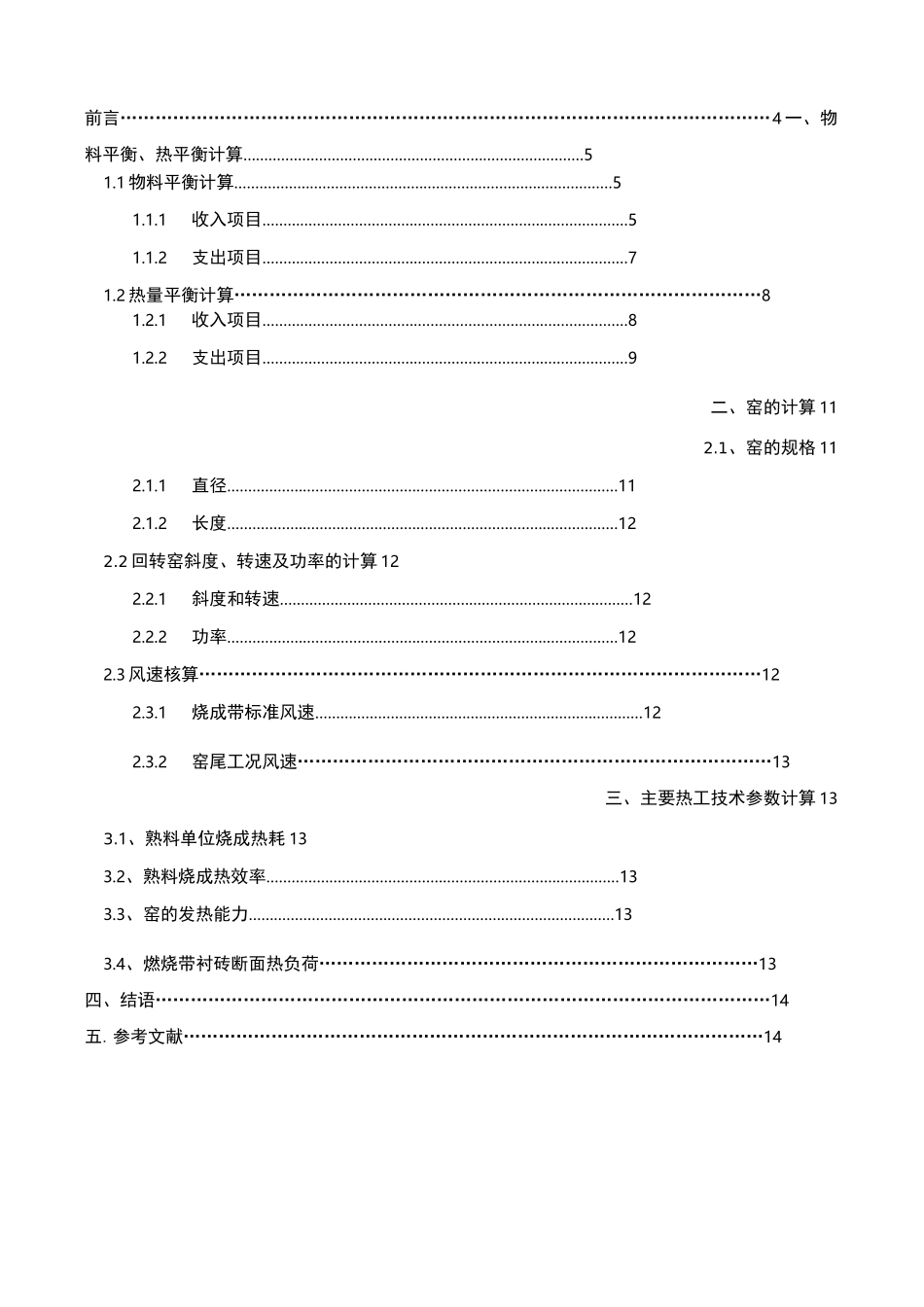

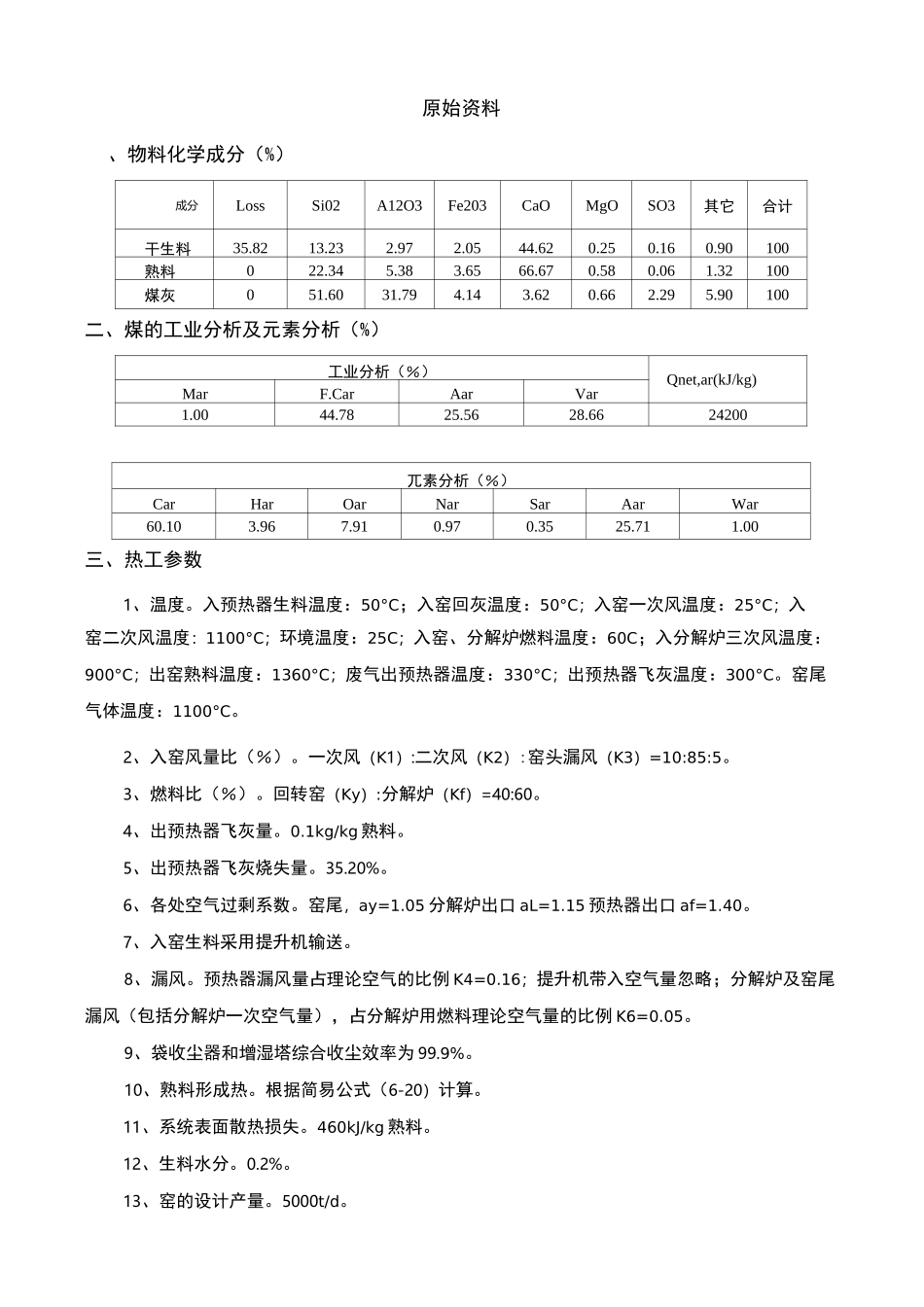

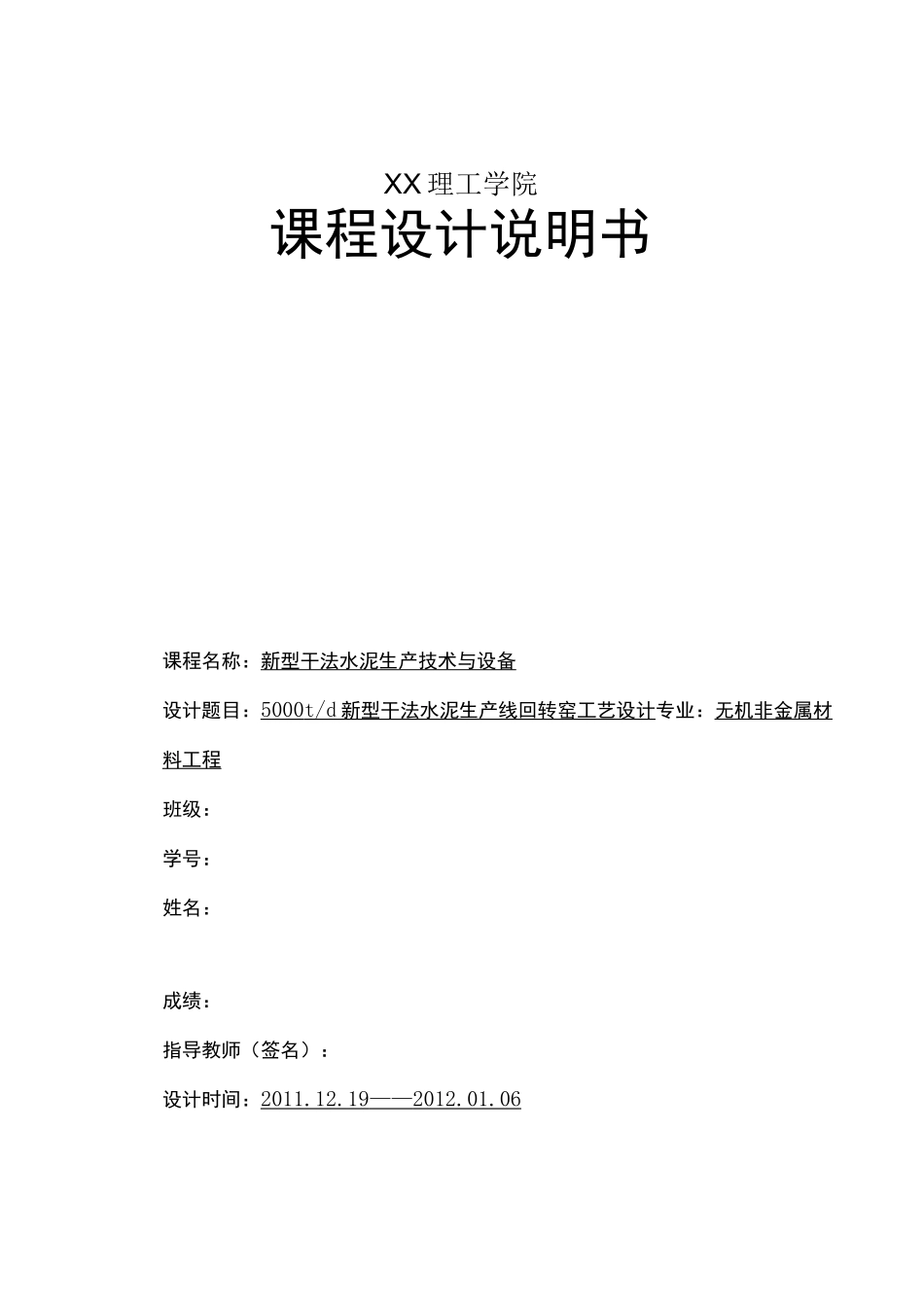

XX理工学院课程设计说明书课程名称:新型干法水泥生产技术与设备设计题目:5000t/d新型干法水泥生产线回转窑工艺设计专业:无机非金属材料工程班级:学号:姓名:成绩:指导教师(签名):设计时间:2011.12.19——2012.01.06原始资料、物料化学成分(%)成分LossSi02A12O3Fe203CaOMgOSO3其它合计干生料35.8213.232.972.0544.620.250.160.90100熟料022.345.383.6566.670.580.061.32100煤灰051.6031.794.143.620.662.295.90100二、煤的工业分析及元素分析(%)工业分析(%)Qnet,ar(kJ/kg)MarF.CarAarVar1.0044.7825.5628.6624200兀素分析(%)CarHarOarNarSarAarWar60.103.967.910.970.3525.711.00三、热工参数1、温度。入预热器生料温度:50°C;入窑回灰温度:50°C;入窑一次风温度:25°C;入窑二次风温度:1100°C;环境温度:25C;入窑、分解炉燃料温度:60C;入分解炉三次风温度:900°C;出窑熟料温度:1360°C;废气出预热器温度:330°C;出预热器飞灰温度:300°C。窑尾气体温度:1100°C。2、入窑风量比(%)。一次风(K1):二次风(K2):窑头漏风(K3)=10:85:5。3、燃料比(%)。回转窑(Ky):分解炉(Kf)=40:60。4、出预热器飞灰量。0.1kg/kg熟料。5、出预热器飞灰烧失量。35.20%。6、各处空气过剩系数。窑尾,ay=1.05分解炉出口aL=1.15预热器出口af=1.40。7、入窑生料采用提升机输送。8、漏风。预热器漏风量占理论空气的比例K4=0.16;提升机带入空气量忽略;分解炉及窑尾漏风(包括分解炉一次空气量),占分解炉用燃料理论空气量的比例K6=0.05。9、袋收尘器和增湿塔综合收尘效率为99.9%。10、熟料形成热。根据简易公式(6-20)计算。11、系统表面散热损失。460kJ/kg熟料。12、生料水分。0.2%。13、窑的设计产量。5000t/d。前言…………………………………………………………………………………………………4一、物料平衡、热平衡计算………………………………………………………………………51.1物料平衡计算………………………………………………………………………………51.1.1收入项目……………………………………………………………………………51.1.2支出项目……………………………………………………………………………71.2热量平衡计算………………………………………………………………………………81.2.1收入项目……………………………………………………………………………81.2.2支出项目……………………………………………………………………………9二、窑的计算112.1、窑的规格112.1.1直径…………………………………………………………………………………112.1.2长度…………………………………………………………………………………122.2回转窑斜度、转速及功率的计算122.2.1斜度和转速…………………………………………………………………………122.2.2功率…………………………………………………………………………………122.3风速核算……………………………………………………………………………………122.3.1烧成带标准风速……………………………………………………………………122.3.2窑尾工况风速………………………………………………………………………13三、主要热工技术参数计算133.1、熟料单位烧成热耗133.2、熟料烧成热效率…………………………………………………………………………133.3、窑的发热能力……………………………………………………………………………133.4、燃烧带衬砖断面热负荷…………………………………………………………………13四、结语……………………………………………………………………………………………14五.参考文献………………………………………………………………………………………14当前世界水泥工业的发展是以节能、降耗、环保为中心,走可持续发展的道路。与此相适应,水泥设备尤其是回转窑的资源化利用及应用中的环境行为等方面也成为研究的热点。以预分解窑为代表的新型干法水泥生产技术是国际公认的代表当代技术发展水平的水泥生产方法。具有生产能力大、自动化程度高、产品质量...
