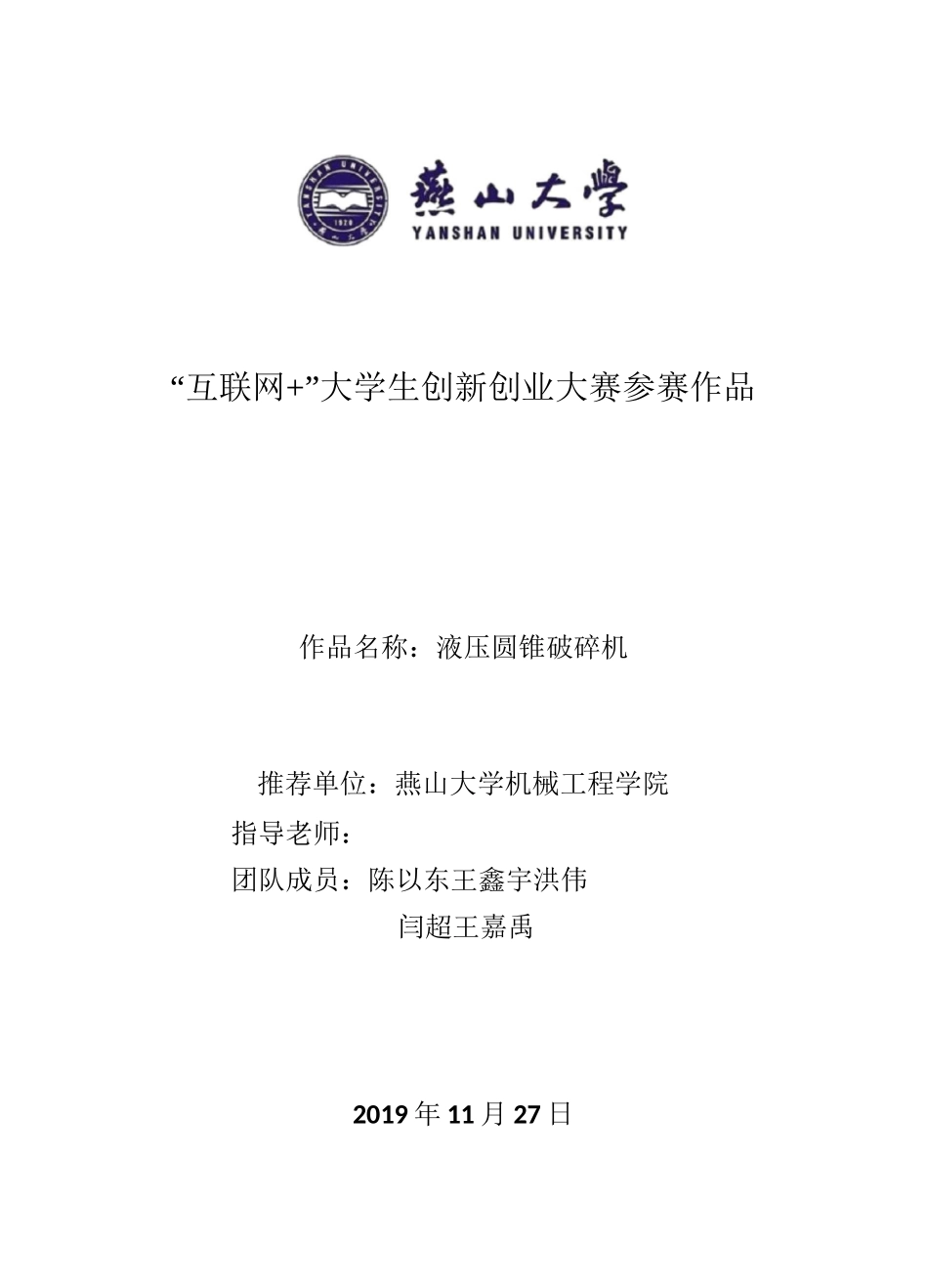

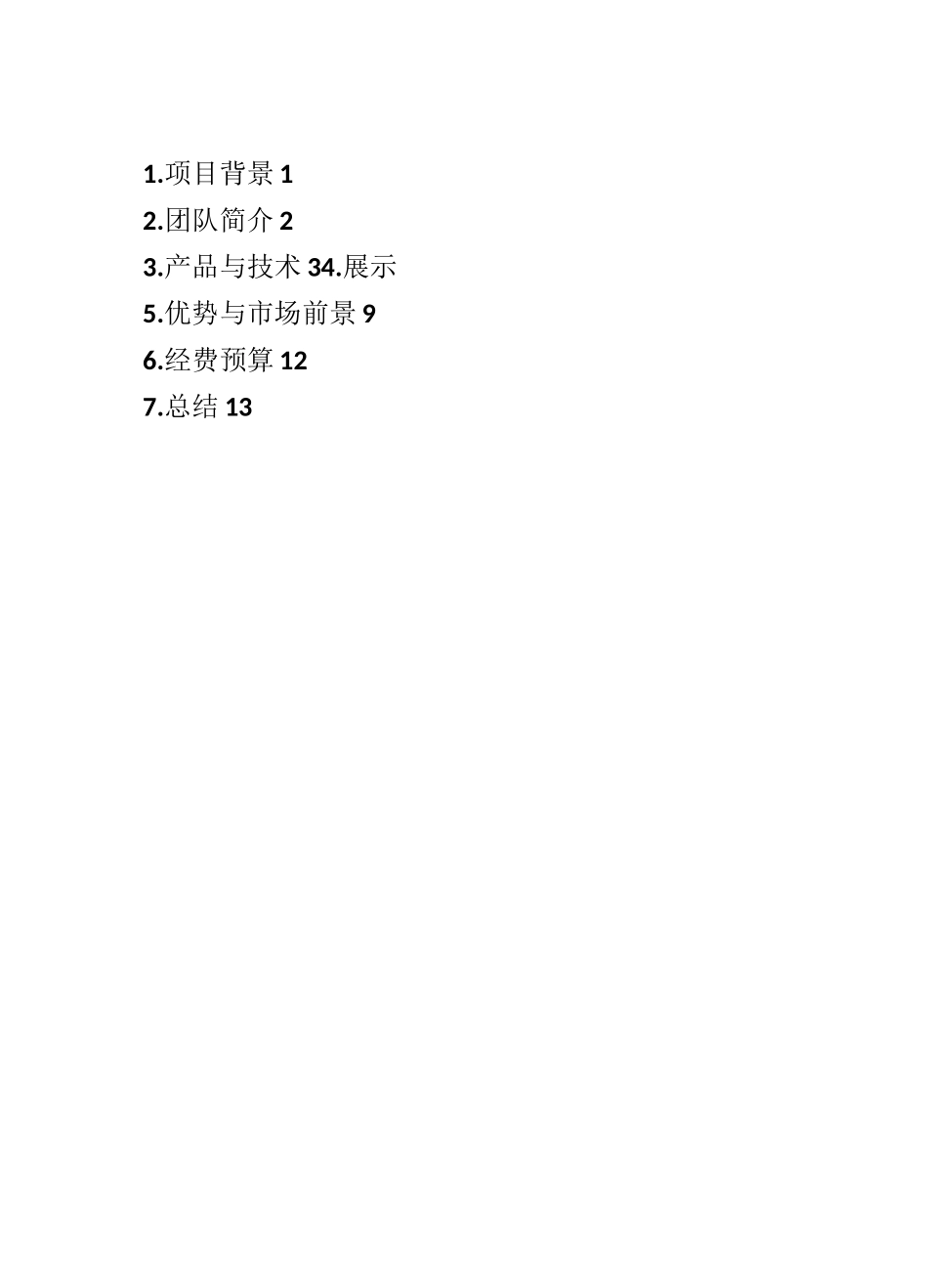

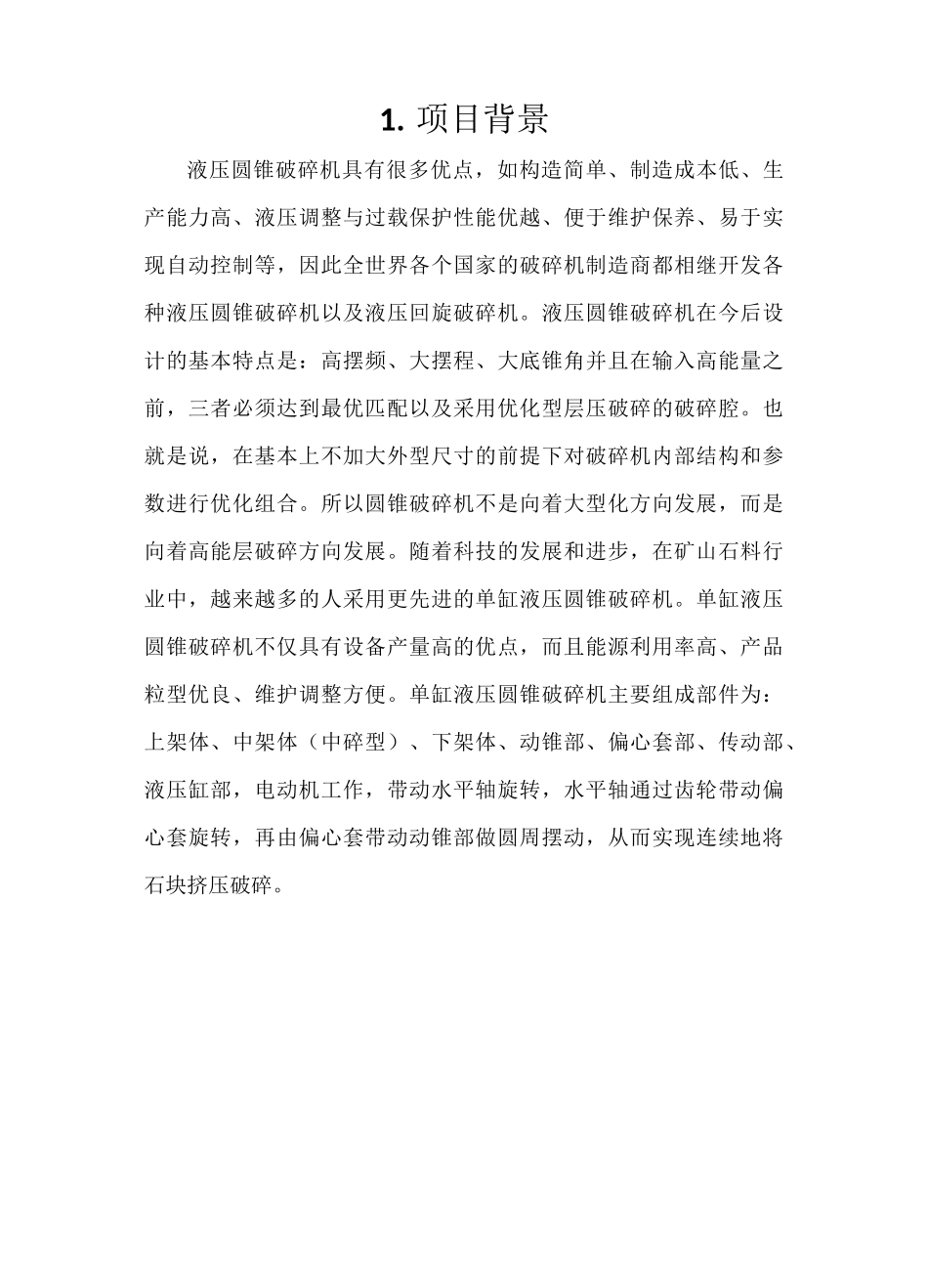

“互联网+”大学生创新创业大赛参赛作品作品名称：液压圆锥破碎机推荐单位：燕山大学机械工程学院指导老师：团队成员：陈以东王鑫宇洪伟闫超王嘉禹2019年11月27日1.项目背景12.团队简介23.产品与技术34.展示5.优势与市场前景96.经费预算127.总结131.项目背景液压圆锥破碎机具有很多优点，如构造简单、制造成本低、生产能力高、液压调整与过载保护性能优越、便于维护保养、易于实现自动控制等，因此全世界各个国家的破碎机制造商都相继开发各种液压圆锥破碎机以及液压回旋破碎机。液压圆锥破碎机在今后设计的基本特点是：高摆频、大摆程、大底锥角并且在输入高能量之前，三者必须达到最优匹配以及采用优化型层压破碎的破碎腔。也就是说，在基本上不加大外型尺寸的前提下对破碎机内部结构和参数进行优化组合。所以圆锥破碎机不是向着大型化方向发展，而是向着高能层破碎方向发展。随着科技的发展和进步，在矿山石料行业中，越来越多的人采用更先进的单缸液压圆锥破碎机。单缸液压圆锥破碎机不仅具有设备产量高的优点，而且能源利用率高、产品粒型优良、维护调整方便。单缸液压圆锥破碎机主要组成部件为：上架体、中架体（中碎型）、下架体、动锥部、偏心套部、传动部、液压缸部，电动机工作，带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续地将石块挤压破碎。2.团队简介我们是五名机械设计制造及其自动化的学生，我们来自不同的班级，甚至年级也不同，但是都抱有一颗对机械热忱而向上的心，同时，我们对机械行业的现状、发展形势及未来前景上进行过初步的学习。我们希望在此基础上研究液压圆锥破碎机，锻炼自己的同时期望为机械行业以后的发展贡献自己微薄之力。3.产品与技术一、工作原理：液压圆锥破碎机通过电动机的旋转工作让带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。产生破碎的作用的原理是在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部顶级排除出故障物，从而起到很好的保险作用的并能够降低维修率及提高生产效率在很大程度上。2-S底部单缸液压圆锥磁碎机1■一液压油缸；2—不动惟体；呂一动雉体;偏心轴套*5—机架芋E—传动轴图2-8为底部单缸液压圆锥破碎机构图。可动锥体的主轴插入偏心轴套中，并支承在油缸活塞上面的球面圆盘上;活塞下面通入高压油用于支承活塞。偏心轴套的转动带动锥作锥面运动。543图2-9底部单缸液压圆锥破碎机动作原理示意底部单缸液压圆锥破碎机动作如图2-9所示破碎机的竖轴1与动锥2的质量全部由液压缸内部的油缸提供的动力支持。液压蓄能器充入压力要高于破碎所需要油压的氮气，当需要排矿口增大时，将竖轴下部液压缸内的油料放回液压油箱，此时动锥下降，排矿口增大。相反的是，排矿口缩小，会将油从液压箱压入液压缸，从而使动锥升起。非破碎物件落入破碎腔时，油路的液压大于蓄能器氮气压力，在这时蓄能器的活塞将压缩氮气，油进入蓄能器液压缸内活塞下降，从而使动锥下降，于是排料口增大，使非破碎物排出，从而实现保险。油路压力降低时，氮气压力就会高于油路压力进入蓄能器的油被压回油路返回液压油缸，于是动锥升，恢复正常。此外油路中的油压可以利用阀门进行调节，利用液压表可掌握液压缸内油压的变化。并可根据压力表上的读数，针对生产要求来调整排矿口的大小。单缸液压圆锥破碎机比较容易实现破碎过程的自动化调节。在保证功能性的同时它的质量较轻，拥有较长的破碎腔的平行带，产品粒度也较均匀。只是需要设备的安装与维护要求较严格和精确。二、主要结构：1）液压系统液压系统是圆锥破碎机的一个重要组成部分，液压系统具有体积小、重量轻、易安装、功率密度大、响应快、可控制性强等优点。圆锥破碎机液压系统通过一个油泵、一个辅助油泵和两个液压马达来实现破碎机的主要功能，液压系统的失效将会直接导致整个传动系统的失效，从而造成重大的损失。目前圆锥破碎机在矿山、建筑、耐火材料等行业上被广泛应用。破碎机节能、高效、体积小、动力强产品粒度均...
