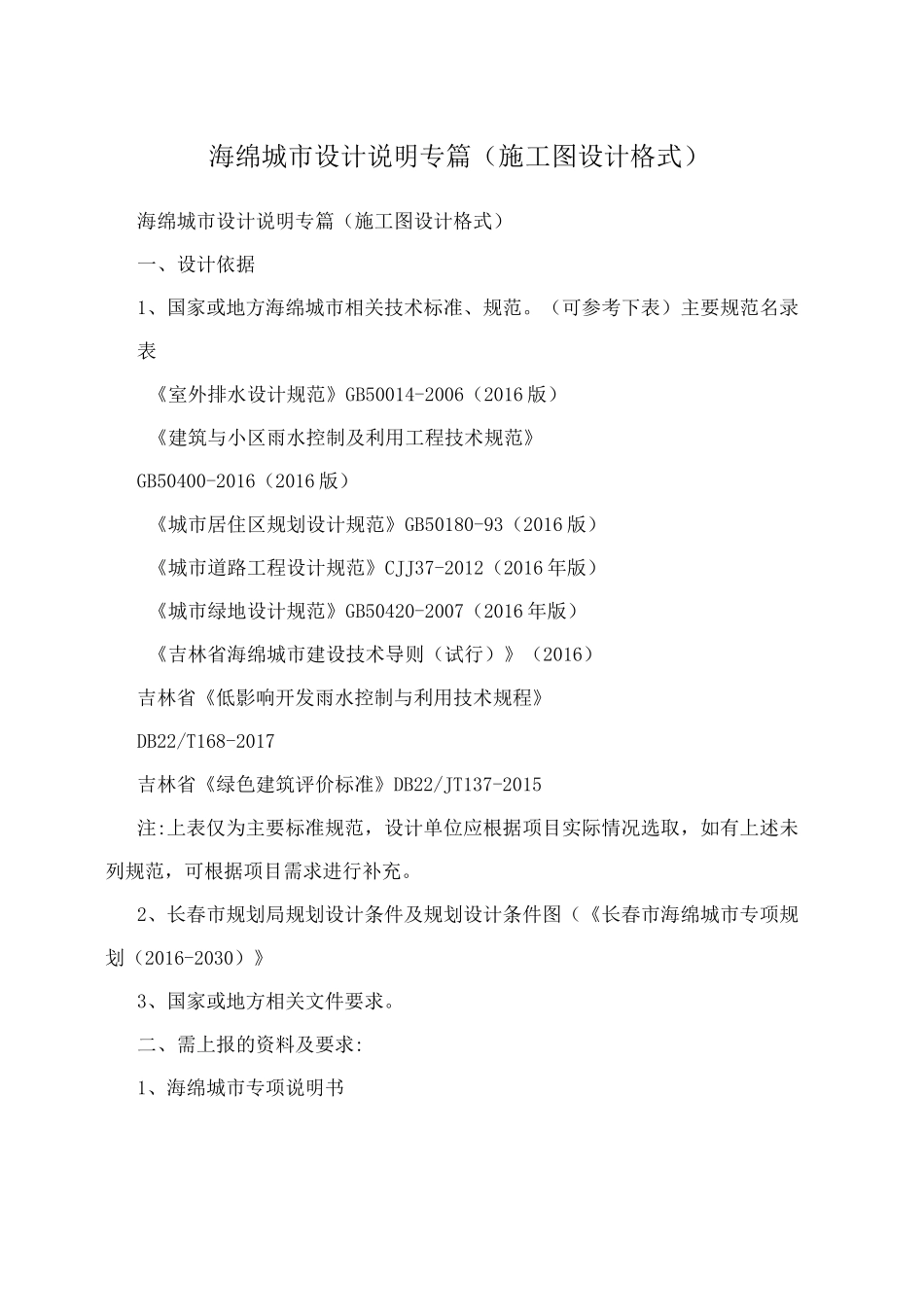

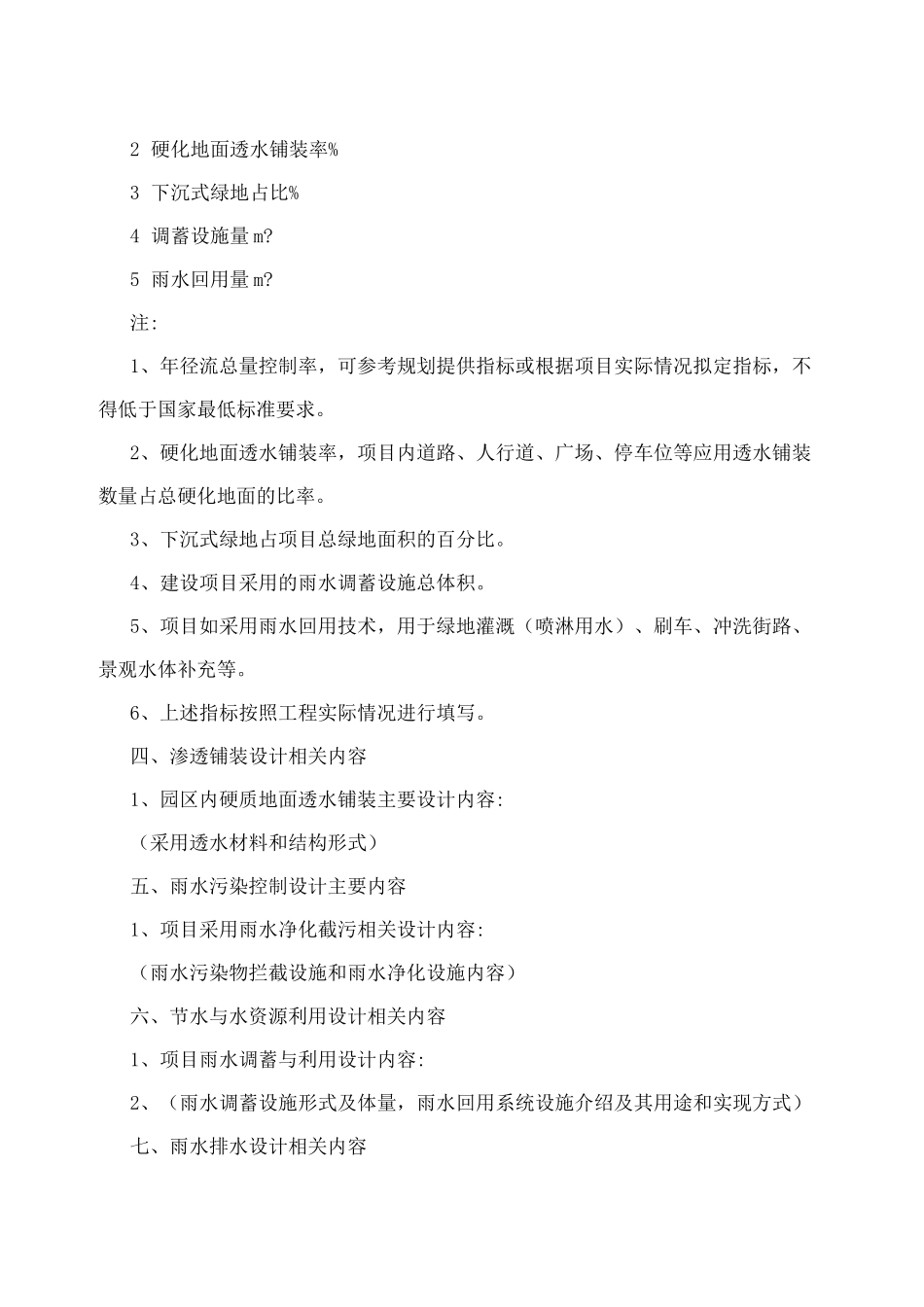

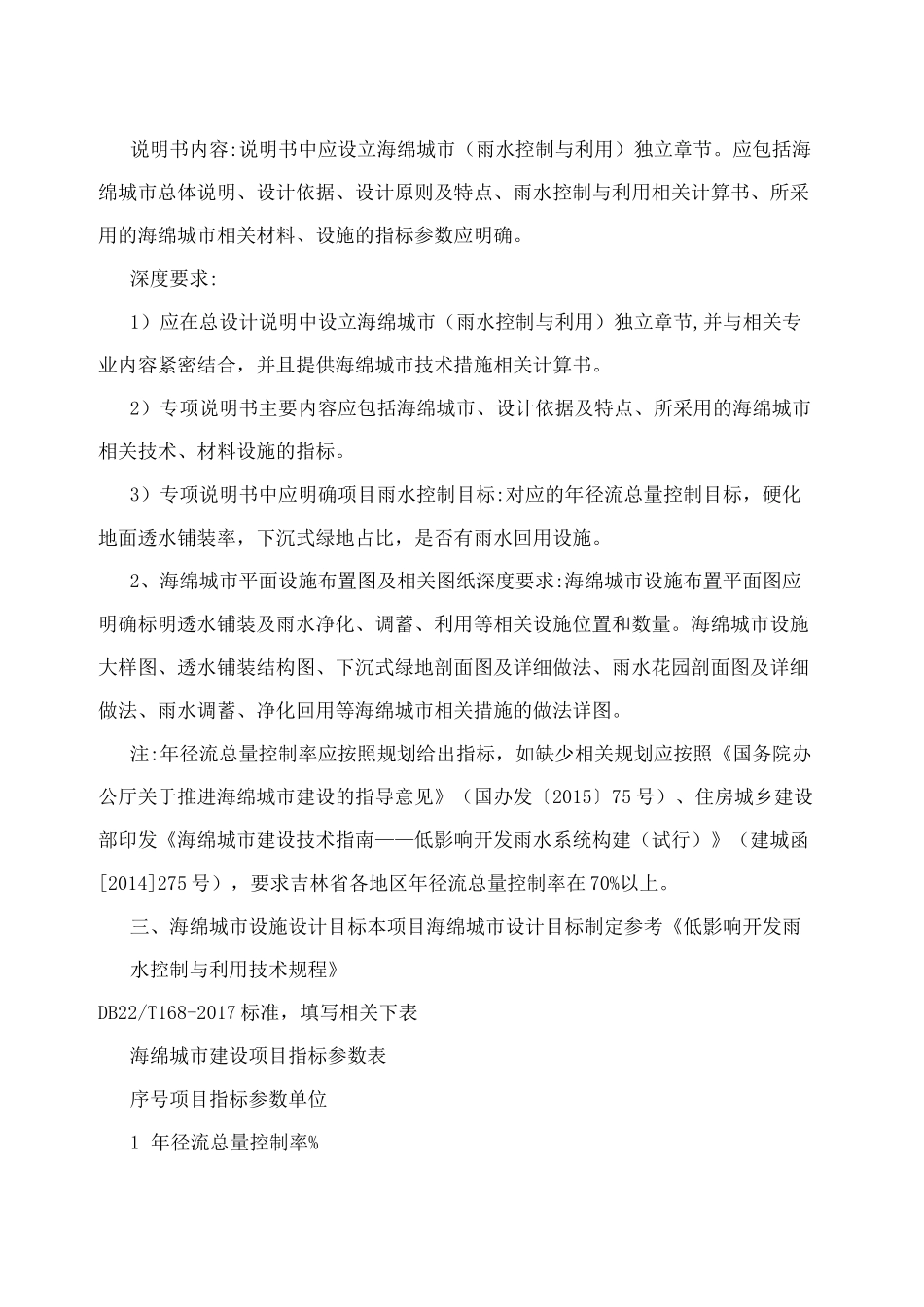

海绵城市设计说明专篇（施工图设计格式）海绵城市设计说明专篇（施工图设计格式）一、设计依据1、国家或地方海绵城市相关技术标准、规范。（可参考下表）主要规范名录表《室外排水设计规范》GB50014-2006（2016版）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016（2016版）《城市居住区规划设计规范》GB50180-93（2016版）《城市道路工程设计规范》CJJ37-2012（2016年版）《城市绿地设计规范》GB50420-2007（2016年版）《吉林省海绵城市建设技术导则（试行）》（2016）吉林省《低影响开发雨水控制与利用技术规程》DB22/T168-2017吉林省《绿色建筑评价标准》DB22/JT137-2015注:上表仅为主要标准规范，设计单位应根据项目实际情况选取，如有上述未列规范，可根据项目需求进行补充。2、长春市规划局规划设计条件及规划设计条件图（《长春市海绵城市专项规划（2016-2030）》3、国家或地方相关文件要求。二、需上报的资料及要求:1、海绵城市专项说明书说明书内容:说明书中应设立海绵城市（雨水控制与利用）独立章节。应包括海绵城市总体说明、设计依据、设计原则及特点、雨水控制与利用相关计算书、所采用的海绵城市相关材料、设施的指标参数应明确。深度要求:1）应在总设计说明中设立海绵城市（雨水控制与利用）独立章节,并与相关专业内容紧密结合，并且提供海绵城市技术措施相关计算书。2）专项说明书主要内容应包括海绵城市、设计依据及特点、所采用的海绵城市相关技术、材料设施的指标。3）专项说明书中应明确项目雨水控制目标:对应的年径流总量控制目标，硬化地面透水铺装率，下沉式绿地占比，是否有雨水回用设施。2、海绵城市平面设施布置图及相关图纸深度要求:海绵城市设施布置平面图应明确标明透水铺装及雨水净化、调蓄、利用等相关设施位置和数量。海绵城市设施大样图、透水铺装结构图、下沉式绿地剖面图及详细做法、雨水花园剖面图及详细做法、雨水调蓄、净化回用等海绵城市相关措施的做法详图。注:年径流总量控制率应按照规划给出指标，如缺少相关规划应按照《国务院办公厅关于推进海绵城市建设的指导意见》（国办发〔2015〕75号）、住房城乡建设部印发《海绵城市建设技术指南——低影响开发雨水系统构建（试行）》（建城函[2014]275号），要求吉林省各地区年径流总量控制率在70%以上。三、海绵城市设施设计目标本项目海绵城市设计目标制定参考《低影响开发雨水控制与利用技术规程》DB22/T168-2017标准，填写相关下表海绵城市建设项目指标参数表序号项目指标参数单位1年径流总量控制率%2硬化地面透水铺装率%3下沉式绿地占比%4调蓄设施量m?5雨水回用量m?注:1、年径流总量控制率，可参考规划提供指标或根据项目实际情况拟定指标，不得低于国家最低标准要求。2、硬化地面透水铺装率，项目内道路、人行道、广场、停车位等应用透水铺装数量占总硬化地面的比率。3、下沉式绿地占项目总绿地面积的百分比。4、建设项目采用的雨水调蓄设施总体积。5、项目如采用雨水回用技术，用于绿地灌溉（喷淋用水）、刷车、冲洗街路、景观水体补充等。6、上述指标按照工程实际情况进行填写。四、渗透铺装设计相关内容1、园区内硬质地面透水铺装主要设计内容:（采用透水材料和结构形式）五、雨水污染控制设计主要内容1、项目采用雨水净化截污相关设计内容:（雨水污染物拦截设施和雨水净化设施内容）六、节水与水资源利用设计相关内容1、项目雨水调蓄与利用设计内容:2、（雨水调蓄设施形式及体量，雨水回用系统设施介绍及其用途和实现方式）七、雨水排水设计相关内容1、项目雨水排水管线主要设计内容:（雨水收集形式、采用管道形式、雨水管线管径等）八、项目采用海绵城市技术设施情况根据吉林省地方标准《低影响开发雨水控制与利用工程技术规程》DB22/JT168-2017,报送项目应根据实际情况填写所采用的海绵城市技术及内容。海绵城市技术设施应用情况一览表技术类型单项设施是否应用（按主要功能）透水砖铺装缝隙透水砖铺装透水水泥混凝土渗透技术透水沥青混凝土屋顶绿化下沉式绿地（包括下凹式绿地和雨水花园）生物滞留设施雨水渗透模块渗透塘渗井湿塘雨水湿地PEPP类雨水模块储存技术混凝土雨...
