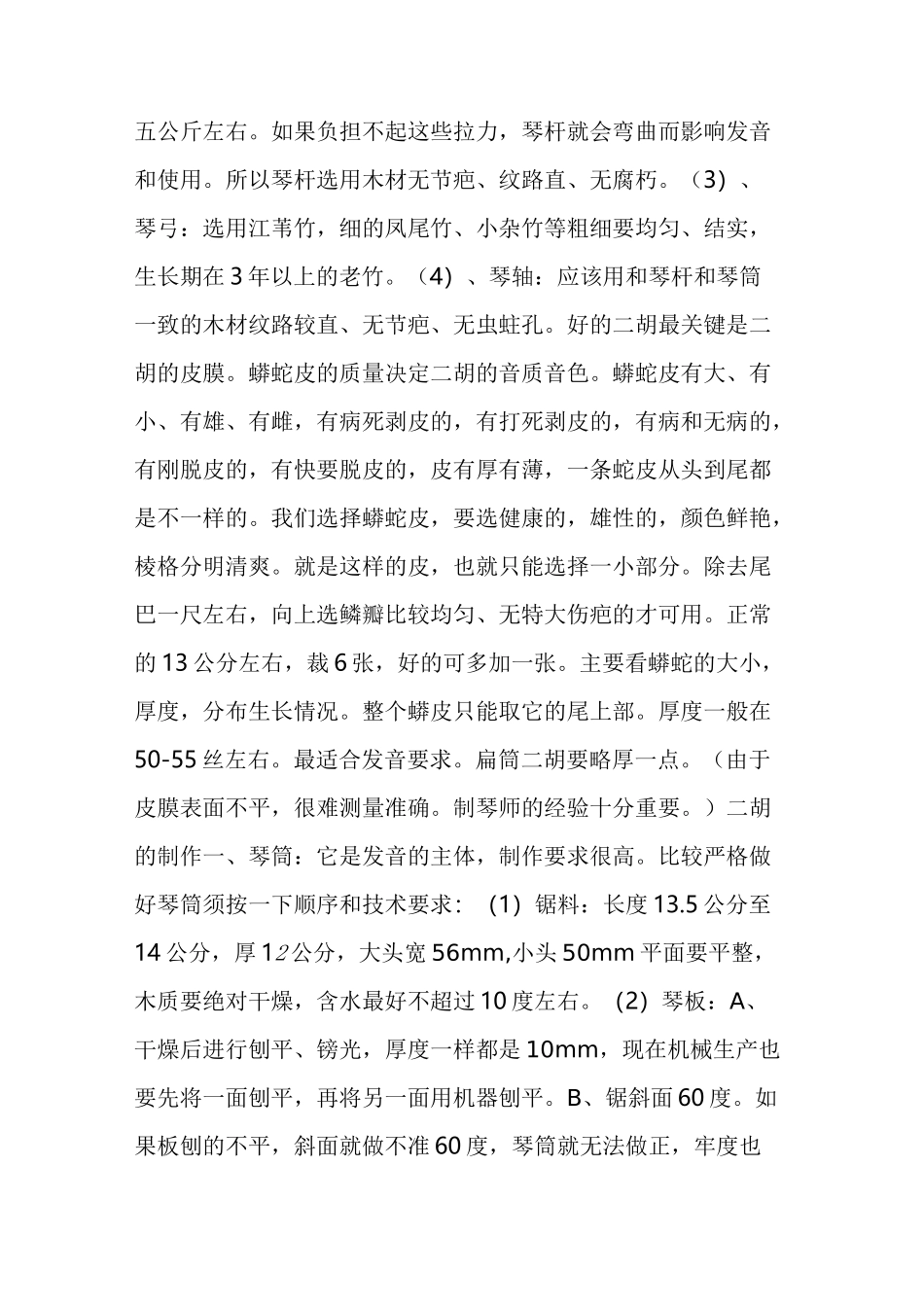

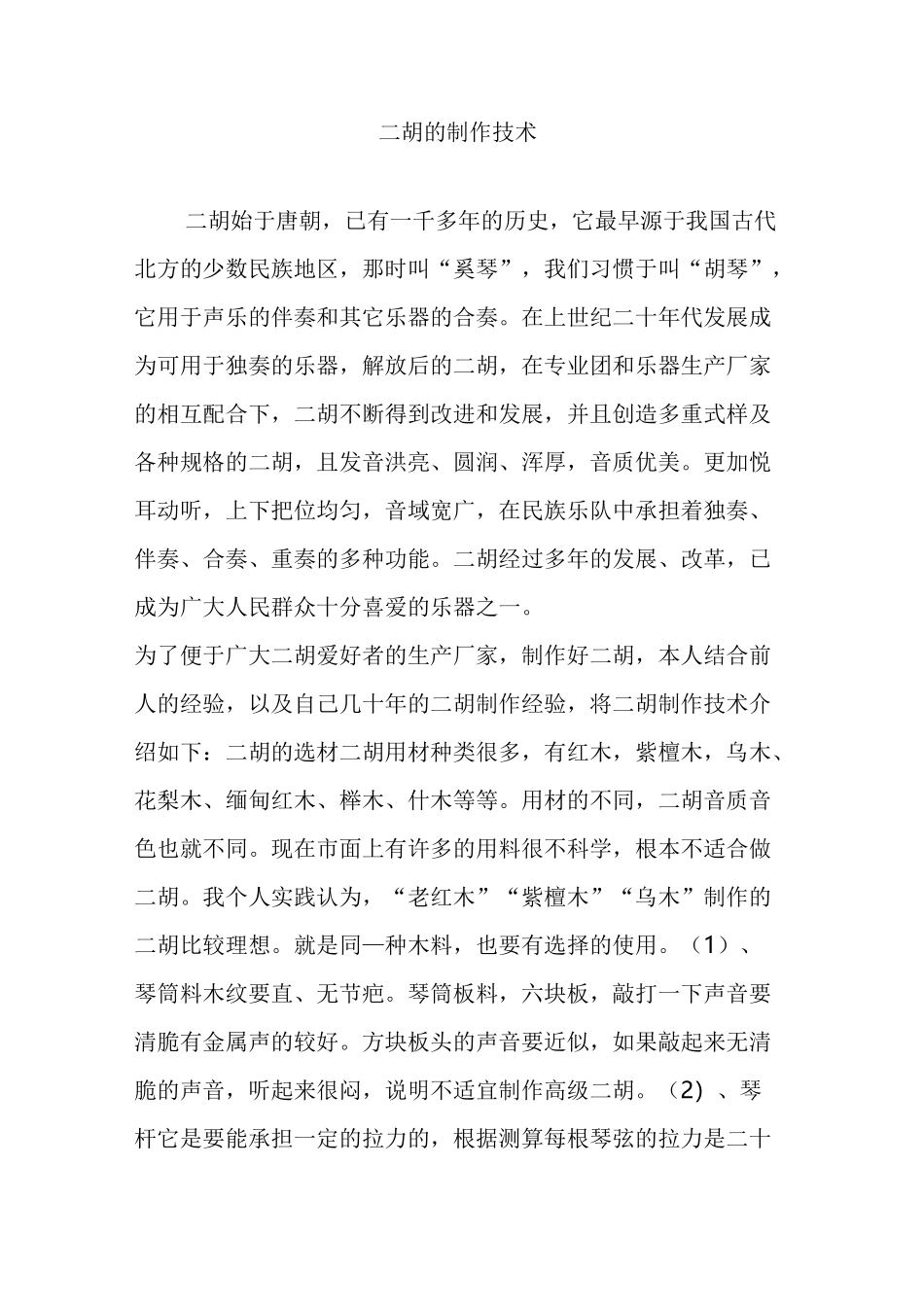

二胡的制作技术二胡始于唐朝，已有一千多年的历史，它最早源于我国古代北方的少数民族地区，那时叫“奚琴”，我们习惯于叫“胡琴”，它用于声乐的伴奏和其它乐器的合奏。在上世纪二十年代发展成为可用于独奏的乐器，解放后的二胡，在专业团和乐器生产厂家的相互配合下，二胡不断得到改进和发展，并且创造多重式样及各种规格的二胡，且发音洪亮、圆润、浑厚，音质优美。更加悦耳动听，上下把位均匀，音域宽广，在民族乐队中承担着独奏、伴奏、合奏、重奏的多种功能。二胡经过多年的发展、改革，已成为广大人民群众十分喜爱的乐器之一。为了便于广大二胡爱好者的生产厂家，制作好二胡，本人结合前人的经验，以及自己几十年的二胡制作经验，将二胡制作技术介绍如下：二胡的选材二胡用材种类很多，有红木，紫檀木，乌木、花梨木、缅甸红木、榉木、什木等等。用材的不同，二胡音质音色也就不同。现在市面上有许多的用料很不科学，根本不适合做二胡。我个人实践认为，“老红木”“紫檀木”“乌木”制作的二胡比较理想。就是同—种木料，也要有选择的使用。（1）、琴筒料木纹要直、无节疤。琴筒板料，六块板，敲打一下声音要清脆有金属声的较好。方块板头的声音要近似，如果敲起来无清脆的声音，听起来很闷，说明不适宜制作高级二胡。（2）、琴杆它是要能承担一定的拉力的，根据测算每根琴弦的拉力是二十五公斤左右。如果负担不起这些拉力，琴杆就会弯曲而影响发音和使用。所以琴杆选用木材无节疤、纹路直、无腐朽。（3）、琴弓：选用江苇竹，细的凤尾竹、小杂竹等粗细要均匀、结实，生长期在3年以上的老竹。（4）、琴轴：应该用和琴杆和琴筒一致的木材纹路较直、无节疤、无虫蛀孔。好的二胡最关键是二胡的皮膜。蟒蛇皮的质量决定二胡的音质音色。蟒蛇皮有大、有小、有雄、有雌，有病死剥皮的，有打死剥皮的，有病和无病的，有刚脱皮的，有快要脱皮的，皮有厚有薄，一条蛇皮从头到尾都是不一样的。我们选择蟒蛇皮，要选健康的，雄性的，颜色鲜艳，棱格分明清爽。就是这样的皮，也就只能选择一小部分。除去尾巴一尺左右，向上选鳞瓣比较均匀、无特大伤疤的才可用。正常的13公分左右，裁6张，好的可多加一张。主要看蟒蛇的大小，厚度，分布生长情况。整个蟒皮只能取它的尾上部。厚度一般在50-55丝左右。最适合发音要求。扁筒二胡要略厚一点。（由于皮膜表面不平，很难测量准确。制琴师的经验十分重要。）二胡的制作一、琴筒：它是发音的主体，制作要求很高。比较严格做好琴筒须按一下顺序和技术要求：（1）锯料：长度13.5公分至14公分，厚12公分，大头宽56mm,小头50mm平面要平整，木质要绝对干燥，含水最好不超过10度左右。（2）琴板：A、干燥后进行刨平、镑光，厚度一样都是10mm，现在机械生产也要先将一面刨平，再将另一面用机器刨平。B、锯斜面60度。如果板刨的不平，斜面就做不准60度，琴筒就无法做正，牢度也差。如果手工做先刨出60度再镑光。头尾度数要相等，每块板子大小必须要一样。C、将锯路除去后，将六块板头扎一下，看一看是否方正。大头尺寸是不是在9293mm小头尺寸是不是在8182mm，如果都符合要求，将每块大头锉平（行话叫呌齐头）。D、做内膛前坡长度1011mm做内凹弦所长1820mm，深1.52mm将弧度、坡度、铣光、斜面用细毛锉锉一下，只能锉斜面中间部分。不能锉伤两头，中间略有细缝，胶合时，麻绳扎箍在中间，这样不光中间受力大，密合好，两头也很密合。E、琴板要分类：六块板头颜色一致，木质声音要近似。（3）胶水的粘合：胶水的种类很多。最好的还是黄鱼膘最好。黄鱼膘胶水的使用方法：先将黄鱼膘放在冷水中浸泡，夏天需6小时，冬天12小时都可以。如急等用，可用50度左右的热水，浸12小时，泡软后在鱼胶灼内在炉子上烧透。用木槌冲打。也可用锅子烧热熬透（也可用隔水蒸）就可使用。用烧透的鱼胶涂在琴板的两面斜面上要均匀，大头在下面，六块板头竖起来，共涂三块，一块隔一块，即六块都有胶了，可用麻绳扎在小口上段。要紧，放在炉子上烘透，胶全部溶化（切不可烘焦）看一下是否方正，对面量一下是否对称。用榔头往下面敲紧，麻绳要扎在琴筒中间。如果绳子不在中间，以松...
