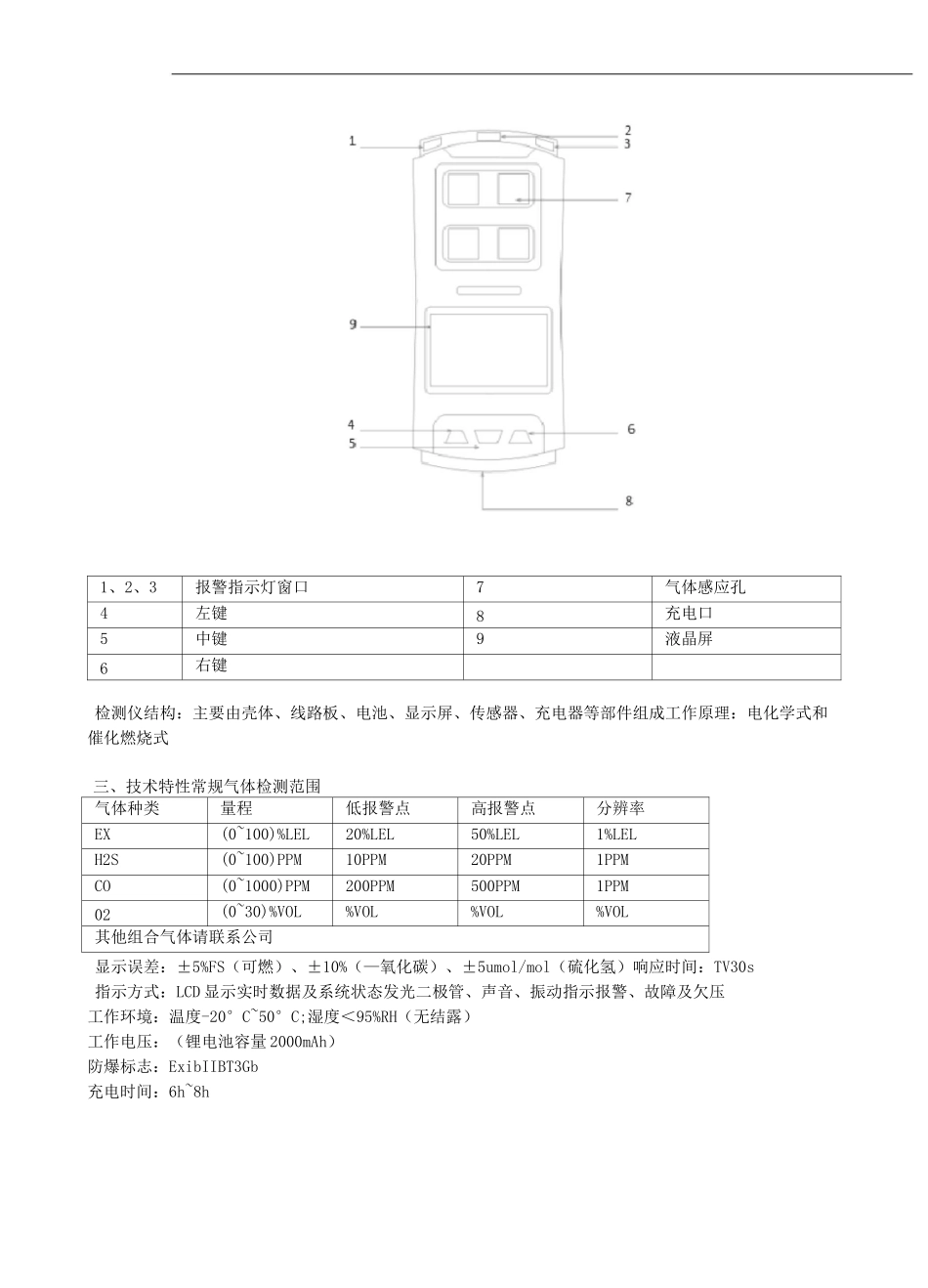

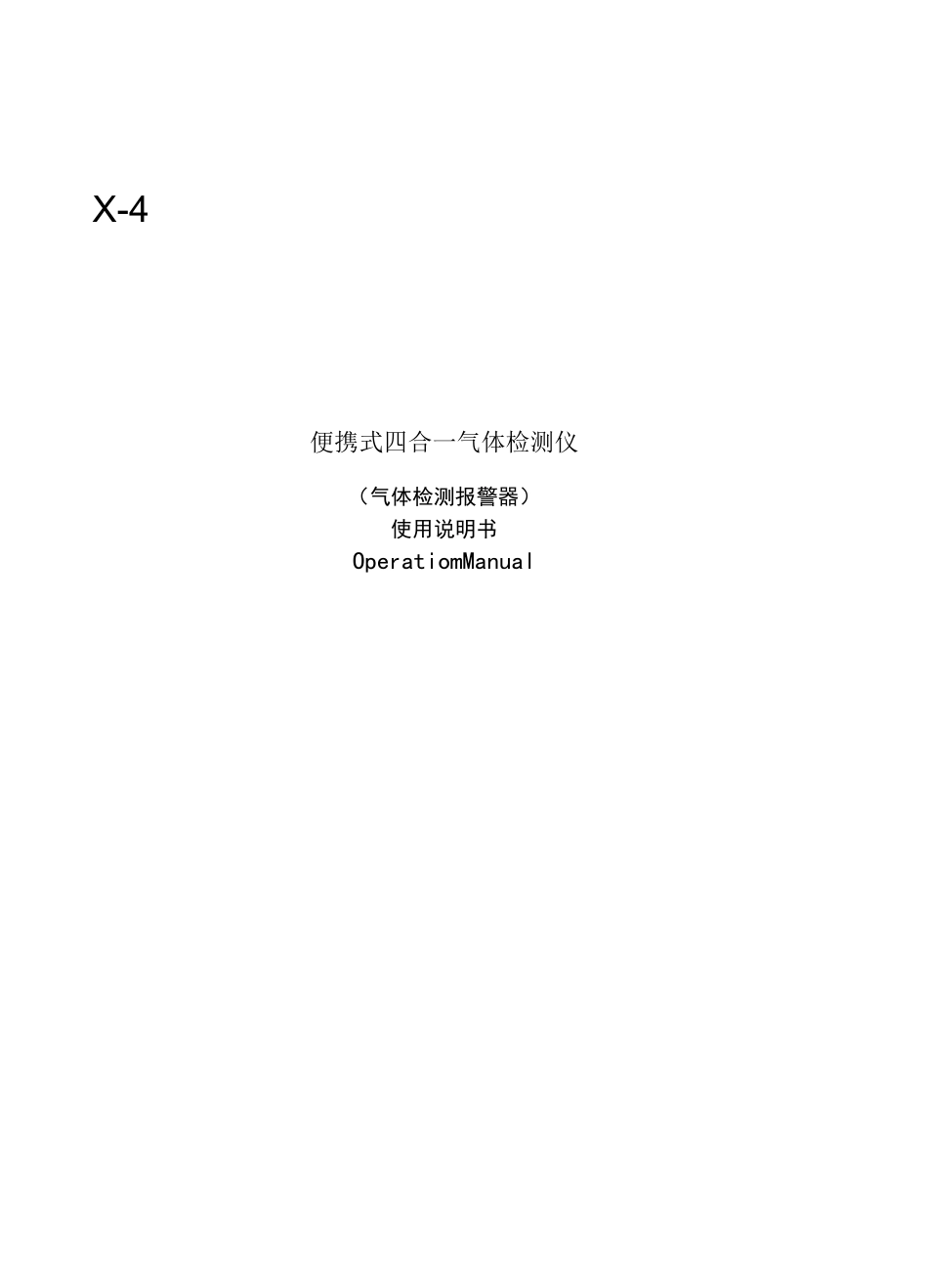

X-4便携式四合一气体检测仪(气体检测报警器)使用说明书OperatiomManual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪(以下简称检测仪)采用了最先进的大规模集成电路技术,国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。检测仪采用自然扩散方式检测气体,敏感元件采用优质气体传感器,具有极好的灵敏度和出色的重复性,使用和维护方便,极大的满足了工业现场安全监测对设备可靠性的要求,外壳采用高强度工程塑料,强度高、手感好、并且防水、防尘、防爆。本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。本产品设计、制造、检定遵守以下国家标准:《爆炸性环境第1部分:设备通用要求》《爆炸性环境第4部分:由本质安全型“i”保护的设备》《便携式可燃气体探测器第3部分:测量范围为(0~100)%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理结构功能对照表1、2、3报警指示灯窗口7气体感应孔4左键8充电口5中键9液晶屏6右键检测仪结构:主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成工作原理:电化学式和催化燃烧式三、技术特性常规气体检测范围气体种类量程低报警点高报警点分辨率EX(0~100)%LEL20%LEL50%LEL1%LELH2S(0~100)PPM10PPM20PPM1PPMCO(0~1000)PPM200PPM500PPM1PPM02(0~30)%VOL%VOL%VOL%VOL其他组合气体请联系公司显示误差:±5%FS(可燃)、±10%(—氧化碳)、±5umol/mol(硫化氢)响应时间:TV30s指示方式:LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境:温度-20°C~50°C;湿度<95%RH(无结露)工作电压:(锂电池容量2000mAh)防爆标志:ExibIIBT3Gb充电时间:6h~8h待机时间:大于8小时传感器寿命2年尺寸:130*65*45(mm)重量:四、功能与操作开机自检及预热过程探测器在关机状态下,按下中键约3秒,伴随两声“滴滴”,探测器显示屏的背光点亮,此时探测器由关机进入开机状态,同时屏幕显示欢迎界面。见图1图2图1图2当欢迎界面过后,屏幕将依次显示可燃气、氧气、硫化氢、一氧化碳气体的高报、低报值和量程信息,见图3、图4、图5、图6。可燃气氧气低报20%LEL低报19+5%VOL高报50%LEL高报23.5%VOL量程lOOiLEL量程30%VOL图3图4硫化氢低报10PPM高报20PPM量程100PPM’氧化碳低报200PPM高报500PPM量稈1000PPM图5图6当信息页面显示完成后,系统进入外设自检状态,灯光自检状态:此时灯光会闪烁两次;振动片自检:此时振动片会产生振动然后停止;声音自检:此时蜂鸣器会间隙鸣叫两声。以上状态正常说明外设自检已正常通过。见图7、图8、图9。灯光自检提动臼检图7图8声音自检图9正常检测及报警状态当检测仪没有检测到高于低限报警值浓度的气体时,屏幕将正常显示当前的气体值。见图10可燃气氧气0%LEL20.9%VOL硫化氢一氧化碳0PPM0PPM图10当检测仪检测到高于任何一种气体的低限报警值时,检测仪将发出间隙“嘀……嘀……”的报警声,并且屏幕背光点亮,振动片也同时起振。只有当检测气体浓度低于低限报警值时检测仪才会停止鸣叫和振动,屏幕关闭背光。系统状态查看当用户想查看当前系统电池使用状态和日期时间时可正常检测状态下按下左键,此时屏幕将显示日期时间和电池电量及电压信息。见图11日期:00-00-00时间:00:00电池信息:3.7V050%图11关机当检测仪在正常检测状态下长按中键3秒,屏幕将显示关机界面,按左键即关机,按右键取消关机。见图12是否关机是否图12充电当检测仪在正常检测状态电池电压低于时,会显示“电量不足请充电”的提示,此时需要立即插入USB充电菜单调定置微标设点体警零气报线进行充电,否则可能因电压过低导致系统工作不正常。见图13电屋不足请充电图13在关机状态下也可充电,此时充电会显示“充电中…”。见图14图14当充电结束后,会...
