视频监控系统方案VIP专享VIP免费

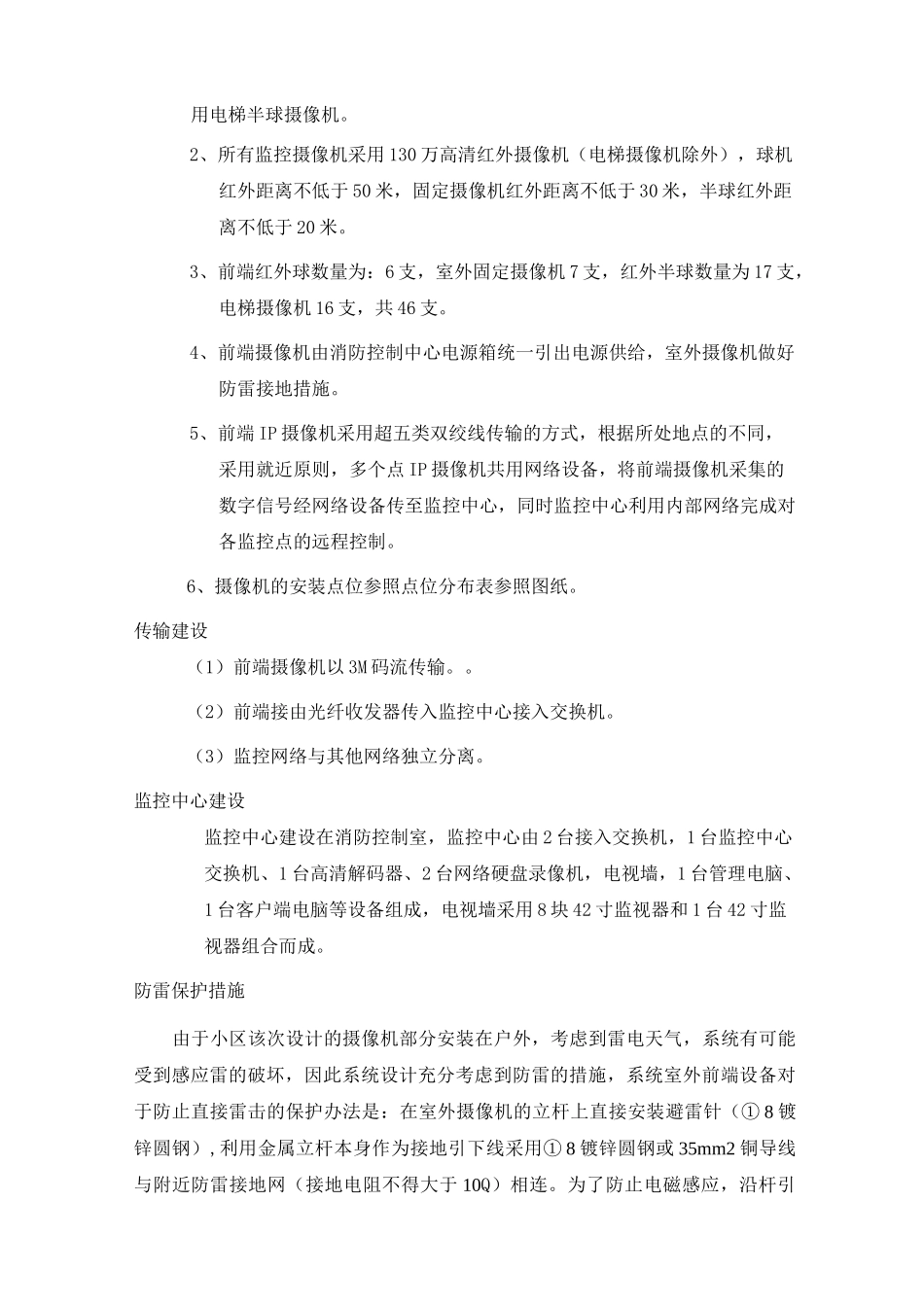

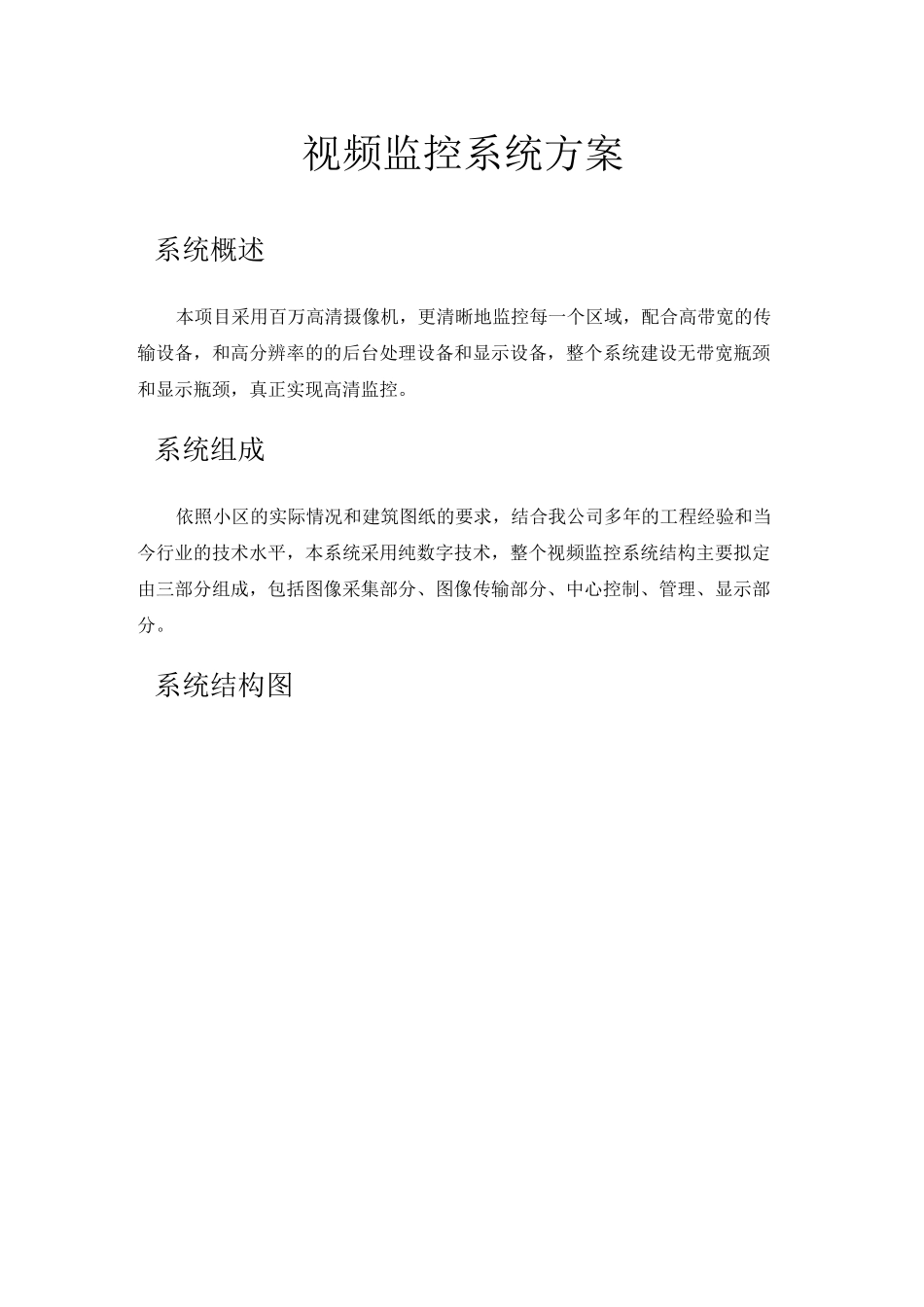

视频监控系统方案系统概述本项目采用百万高清摄像机，更清晰地监控每一个区域，配合高带宽的传输设备，和高分辨率的的后台处理设备和显示设备，整个系统建设无带宽瓶颈和显示瓶颈，真正实现高清监控。系统组成依照小区的实际情况和建筑图纸的要求，结合我公司多年的工程经验和当今行业的技术水平，本系统采用纯数字技术，整个视频监控系统结构主要拟定由三部分组成，包括图像采集部分、图像传输部分、中心控制、管理、显示部分。系统结构图电视建设内容前端建设1、前端采集设备分4款摄像机，大区域环境下采用红外高速球机，小区内通车区域采用室外枪机，办公楼区主要采用红外半球摄像机，电梯轿厢采拼接高清解码NV管理主用电梯半球摄像机。2、所有监控摄像机采用130万高清红外摄像机（电梯摄像机除外），球机红外距离不低于50米，固定摄像机红外距离不低于30米，半球红外距离不低于20米。3、前端红外球数量为：6支，室外固定摄像机7支，红外半球数量为17支，电梯摄像机16支，共46支。4、前端摄像机由消防控制中心电源箱统一引出电源供给，室外摄像机做好防雷接地措施。5、前端IP摄像机采用超五类双绞线传输的方式，根据所处地点的不同，采用就近原则，多个点IP摄像机共用网络设备，将前端摄像机采集的数字信号经网络设备传至监控中心，同时监控中心利用内部网络完成对各监控点的远程控制。6、摄像机的安装点位参照点位分布表参照图纸。传输建设（1）前端摄像机以3M码流传输。。（2）前端接由光纤收发器传入监控中心接入交换机。（3）监控网络与其他网络独立分离。监控中心建设监控中心建设在消防控制室，监控中心由2台接入交换机，1台监控中心交换机、1台高清解码器、2台网络硬盘录像机，电视墙，1台管理电脑、1台客户端电脑等设备组成，电视墙采用8块42寸监视器和1台42寸监视器组合而成。防雷保护措施由于小区该次设计的摄像机部分安装在户外，考虑到雷电天气，系统有可能受到感应雷的破坏，因此系统设计充分考虑到防雷的措施，系统室外前端设备对于防止直接雷击的保护办法是：在室外摄像机的立杆上直接安装避雷针（①8镀锌圆钢）,利用金属立杆本身作为接地引下线采用①8镀锌圆钢或35mm2铜导线与附近防雷接地网（接地电阻不得大于10Q）相连。为了防止电磁感应，沿杆引上摄像机的电源线和信号线需穿金属管加以屏蔽保护。室外摄像枪的防雷保护由视频和电源及线路两部分；智能匀速球摄像机的防雷保护由视频、控制线和电源及线路三部分组成。对于线路的防雷保护是在线路两端加防雷器。当有雷电击中或感应到控制信号线时，雷电流在该线上的流向是随机的，那么仅在该线的一端安装防雷器，那么另一端的设备被雷电流损坏的可能也同样存在。所以，在该线的两端均安装防雷器，该线两端的设备均得到了保护。具体的保防雷护措施如下：前端智能匀速球和一体化摄像机安装电源防雷器、视频防雷器和控制信号防雷器，其它摄像机安装电源防雷器和视频防雷器接地线必须可靠、良好接地，对摄像机、云台等设备进行防雷、浪涌等保护。另外，控制中心在总电源进线处安装一台高容量防雷器，当感应雷袭来时防雷器可迅速被击穿，将雷击高压浪涌就近泄入大地，进一步减小感应雷电的影响，保护电子设备免受损坏，通过这一级保护，使整个机房电源系统可有效地得到保护。主要设备选型（一）高清红外球型摄像机A.主要特性1、红外功能◊最低照度OLux◊采用高效红外阵列，低功耗，照射距离达80m◊红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和角度，使图像达到理想的状态◊内置热处理装置，降低球机内腔温度，防止球机内罩起雾◊恒流电路建设，红外灯寿命达3万小时2、系统功能：◊采用高性能传感器，图像清晰，最大分辨率可达1280x960◊支持智能运动跟踪功能◊支持标准的API开发接口，支持海康SDK、Onvif、CGI和PSIA协议接入◊支持PAL/NTSC制式切换，具有良好的地区适用性◊支持三维智能定位功能，配合DVR/客户端软件/IE可实现点击跟踪和放大◊支持3D数字降噪◊支持多语言菜单及操作提示功能，用户界面友好◊支持系统双备份功能，确保数据断电不丢失◊支持断电状态记忆功能，上电后自动回到断电前的云...
