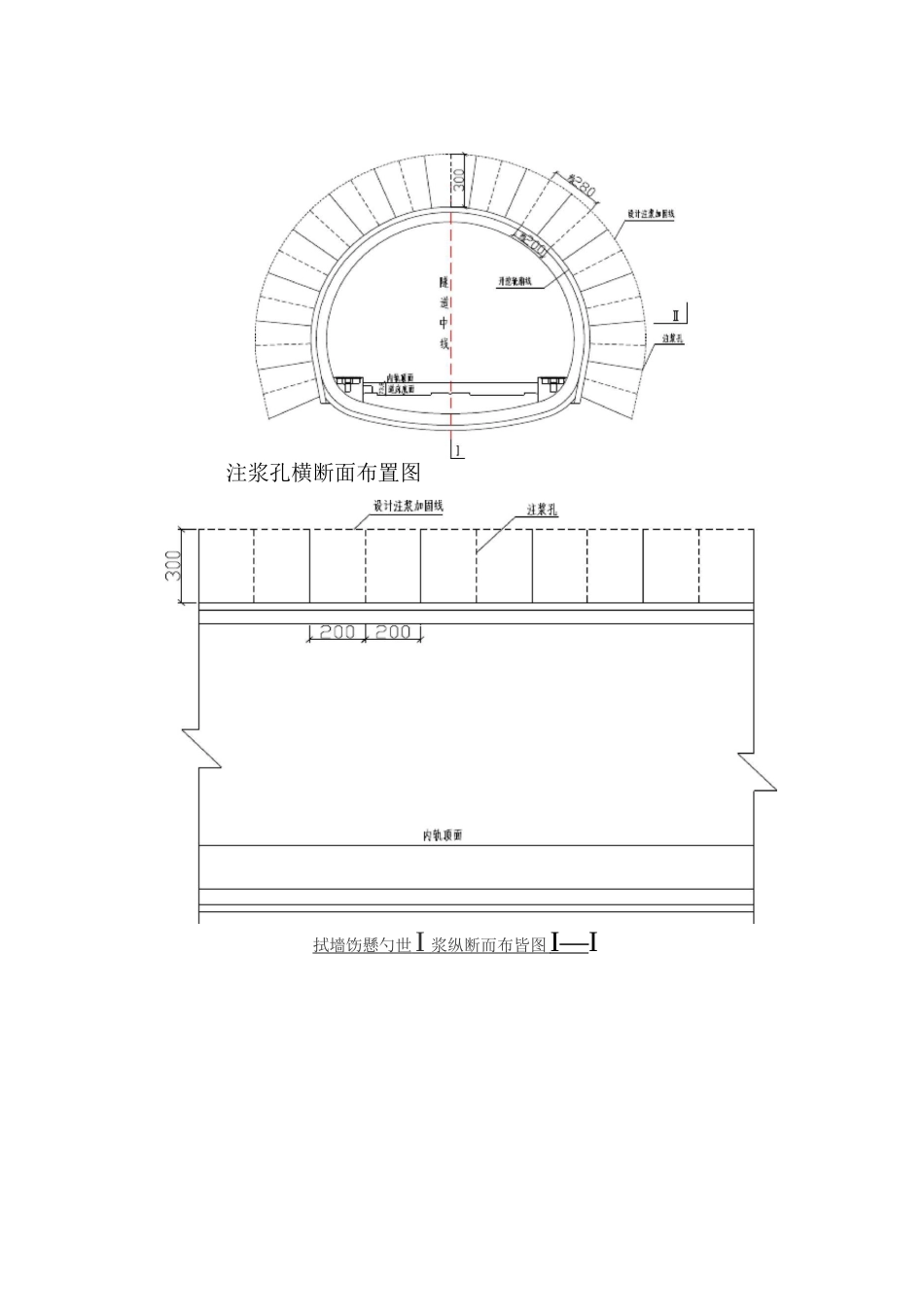

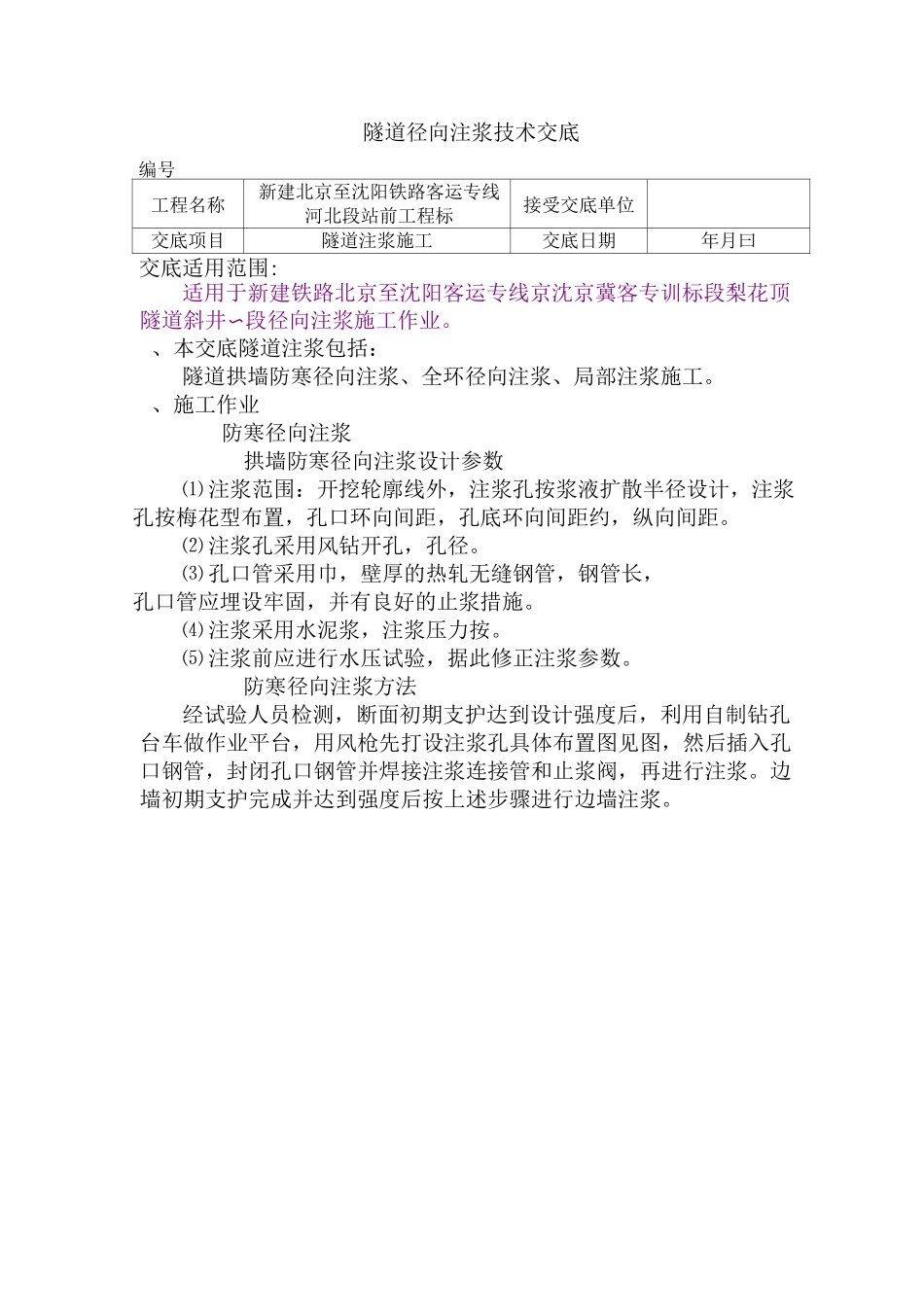

隧道径向注浆技术交底编号工程名称新建北京至沈阳铁路客运专线河北段站前工程标接受交底单位交底项目隧道注浆施工交底日期年月曰交底适用范围:适用于新建铁路北京至沈阳客运专线京沈京冀客专训标段梨花顶隧道斜井〜段径向注浆施工作业。、本交底隧道注浆包括：隧道拱墙防寒径向注浆、全环径向注浆、局部注浆施工。、施工作业防寒径向注浆拱墙防寒径向注浆设计参数⑴注浆范围：开挖轮廓线外，注浆孔按浆液扩散半径设计，注浆孔按梅花型布置，孔口环向间距，孔底环向间距约，纵向间距。⑵注浆孔采用风钻开孔，孔径。⑶孔口管采用巾，壁厚的热轧无缝钢管，钢管长，孔口管应埋设牢固，并有良好的止浆措施。⑷注浆采用水泥浆，注浆压力按。⑸注浆前应进行水压试验，据此修正注浆参数。防寒径向注浆方法经试验人员检测，断面初期支护达到设计强度后，利用自制钻孔台车做作业平台，用风枪先打设注浆孔具体布置图见图，然后插入孔口钢管，封闭孔口钢管并焊接注浆连接管和止浆阀，再进行注浆。边墙初期支护完成并达到强度后按上述步骤进行边墙注浆。注浆孔横断面布置图拭墻饬懸勺世I浆纵断而布皆图I—I30ooC惴仿那鮒浆平面布置图n-n注浆孔具体布置图注浆工程量各类围岩每延米注浆工程量见表每延米注浆工程量表\项目围岩\级别\注浆钻孔e孔口管e钢管水泥浆每延米孔数（孔）每延米孔长（）每延米根数（根）每延米管长（）IIIIIWV注浆注意事项（1）注浆前检查注浆泵、管路及接头牢固程度，防止浆液冲出伤人。⑵注浆时密切监视压力变化，发现异常及时处理。⑶注浆时注意防止串浆和跑浆，若发生串浆和跑浆要停止注浆，分析原因随时解决。做好注浆压力、注浆量、注浆时间等各项记录。全环径向注浆全环径向注浆设计参数⑴注浆范围：开挖轮廓线外，注浆孔按浆液扩散半径设计，注浆孔按梅花型布置，孔口环向间距，孔底环向间距约，纵向间距。⑵注浆孔采用风钻开孔，孔径。⑶孔口管采用巾，壁厚的热轧无缝钢管，钢管长，孔口管应埋设牢固，并有良好的止浆措施。⑷注浆采用水泥浆，注浆压力按。⑸注浆前应进行水压试验，据此修正注浆参数。全环径向注浆方法经试验检测并由技术人员确认，上断面初期支护达到设计强度后,利用自制钻孔台车做作业平台，用风枪先打设注浆孔具体布置图见图,然后插入孔口钢管，封闭孔口钢管并焊接注浆连接管和止浆阀,再进行注浆。经试验检测并由技术人员确认，经试验检测，边墙初期支护完成并达到强度后按上述步骤进行边墙注浆。最后在仰拱开挖后打设孔口管，用初喷混凝土封闭仰拱面，再进行注浆。图全环径向注浆正面布置图注浆工程量各类围岩每延米注浆工程量见表每延米注浆工程量表项目围岩级别、注浆钻孔e孔口管e/钢管水泥浆每延米孔数（孔）每延米孔长（）每延米根数（根）每延米管长（）IIIIIWI屮讦吃粘f怙V局部注浆、补注浆及疏水弓排隧道开挖面出水局部注浆、补注浆及疏水引排设计参数⑴孔口间距注浆孔径为根据现场情况可适当调整；⑵单孔扩散半径，注浆孔与出水裂隙面尽量大角度相交；⑶注浆压力。⑷注浆材料：水泥浆；⑸止浆塞止浆，浆塞胶圈尺寸应与注浆孔匹配；⑹岩溶裂隙涌水量较大时，应先钻引水孔泄压，再对裂隙注浆，最后用膨胀快硬水泥对引水孔进行封堵处理。隧道开挖面出水局部注浆、补注浆及疏水引排方法隧道开挖后围岩表面裂隙线状出水及面状淋渗水采用以堵为主见图、图，当隧道开挖断面截断大股水流通道时，应采取“以疏为主”的原则，避免封堵，改变其流通通道，结合超前地质预报，根据通道与隧道开挖断面的位置关系与股水流量，采用不小于其流量的管（外套钢管），沿隧道开挖线外缘分别连通被截断的进、出水口，并做好管口连接点的封堵，连接管与隧道初期支护外缘间应有不小于喷设混凝土层见图，当水流通道断面过大时，可考虑其他疏排措施。图裂隙渗水注浆示意图图面状淋（渗）水注浆示意图图半断面（埋管疏水断面示意图）隧道初喷面出水局部注浆、补注浆及疏水引排设计参数当初喷层表面出现股水时，采取“埋管引排”的原则，将股状水通过引排引至隧道侧沟，引排管采用管或透视盲管。⑴孔口间距注浆孔径为根据现场情况可适当调⑵单孔扩散半径，注浆孔与出...
