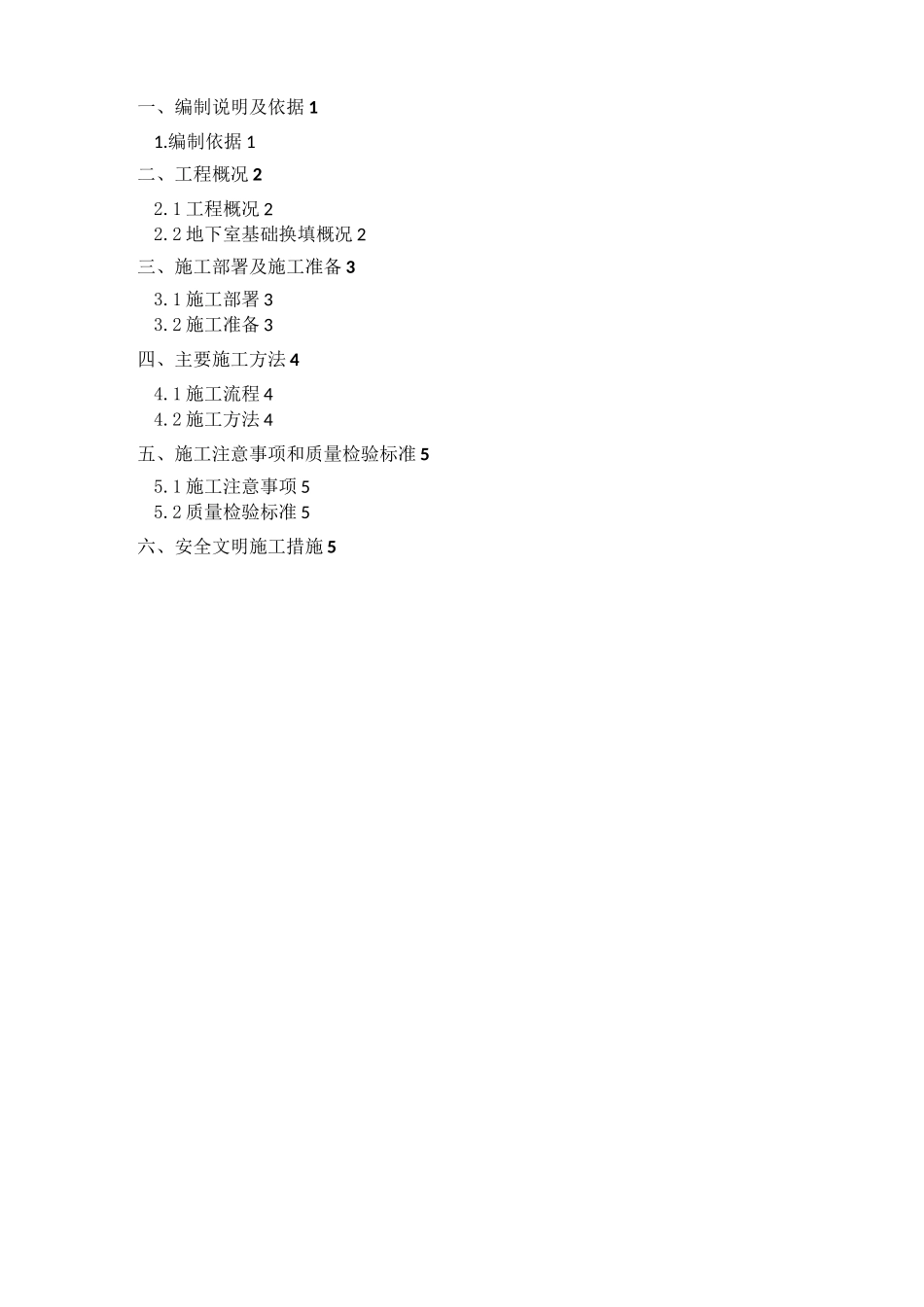

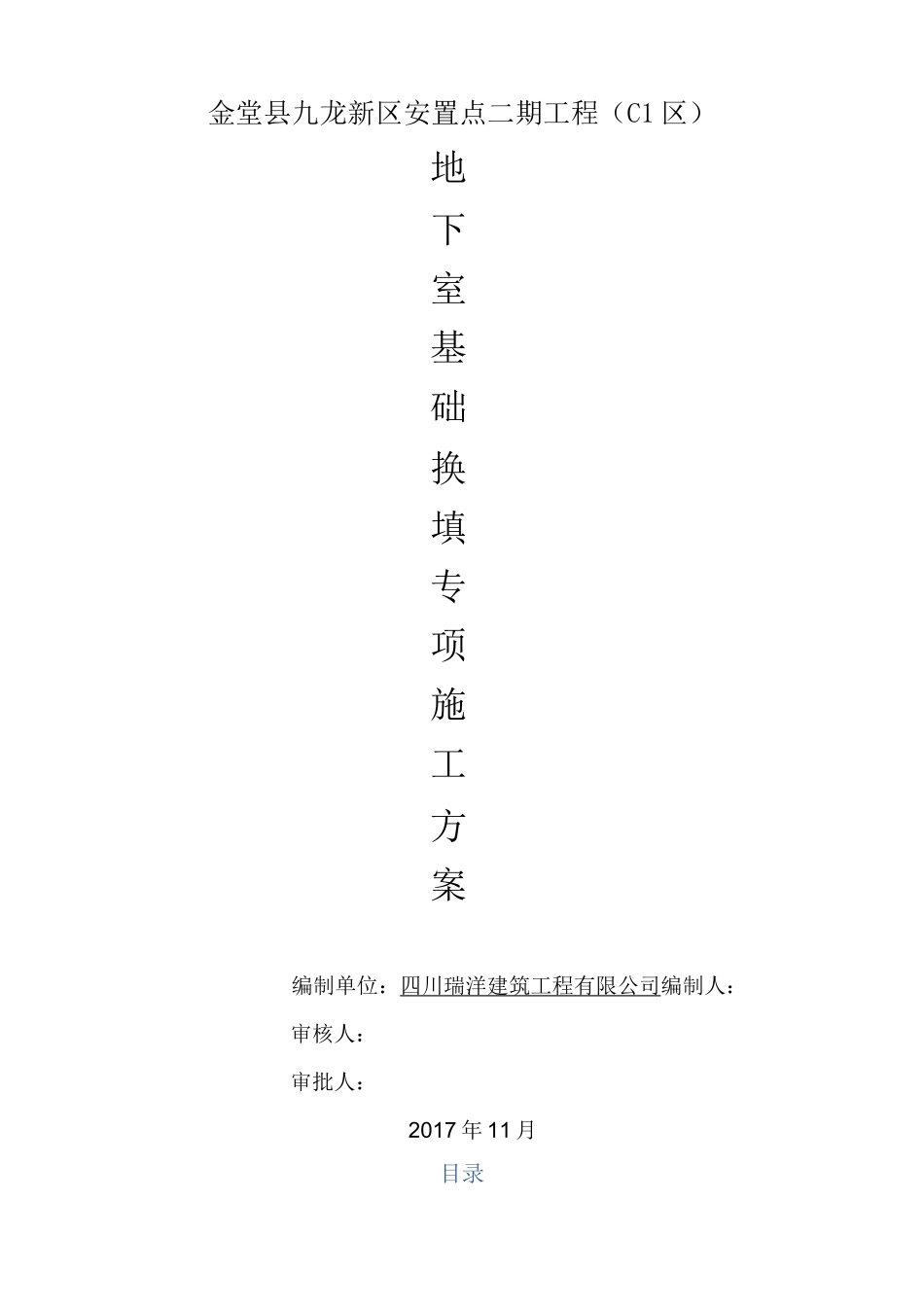

金堂县九龙新区安置点二期工程(C1区)地下室基础换填专项施工方案编制单位:四川瑞洋建筑工程有限公司编制人:审核人:审批人:2017年11月目录一、编制说明及依据11.编制依据1二、工程概况22.1工程概况22.2地下室基础换填概况2三、施工部署及施工准备33.1施工部署33.2施工准备3四、主要施工方法44.1施工流程44.2施工方法4五、施工注意事项和质量检验标准55.1施工注意事项55.2质量检验标准5六、安全文明施工措施5四川瑞洋建筑工程有限公司3四川瑞洋建筑工程有限公司2四川瑞洋建筑工程有限公司3三、施工部署及施工准备3.1施工部署3.1.1将基坑挖至持力层,且将基坑内的泥土、强/中风化乱石清理完成,地基验槽合格后方可进行换填处理,换填分为两个阶段。第一阶段:基础部位换填,采用C15毛石混凝土进行换填,混凝土必须采用振捣棒振捣密实,混凝土浇筑至设计垫层底标高处。第二阶段:垫层浇筑,采用C15混凝土浇筑至设计垫层顶标高处。3.1.2项目管理人员职责四川瑞洋建筑工程有限公司44、地基验槽已合格。3.2.3材料准备1、C15素混凝土,与商混站提前联系,派专人督促和监督搅拌站组织混凝土的试配和优化、落实原材料订货和进场等工作,以保证混凝的质量。2、毛石应选用坚实、未风化、无裂缝、洁净的石料,强度等级不低于MU20;毛石尺寸不应大于所浇筑部位最小宽度的1/3,且不得大于30cm;表面如有污泥、水锈等应提前用水冲洗干净。3.2.4主要机具及劳动力计划1、主要机具准备1)混凝土换填主要机具有:料斗、振动器、振动棒等。2)毛石换填主要机具有:装载机、挖掘机、翻斗车、铁锹等。2、主要劳动力计划主要劳动力计划用表序号工种数量备注1混凝土工10人2土工20人3普工10人四、主要施工方法4.1施工流程槽底清理f地基验槽f基础底部铺设混凝土打底f铺毛石f盖混凝土f振捣(“铺毛石f盖混凝土f振捣”重复施工)f直至设计标高4.2施工方法4.2.1混凝土浇筑独立柱基础换填混凝土前应支设好模板,混凝土浇筑过程中应严格控制标高,必须达到设计垫层底标高处。混凝土浇筑时,采用©50插入式振捣棒振捣。其插点采取梅花型布置,间距不超过作业半径的1.5倍(500)。振动棒的操作必须选择有操作证、熟练并有责任心的人员。振捣应随下料进度,均匀有序的进行,使用插入式振捣器快插慢拔,振捣上一层时应插入下层不小于50mm,以消除两层间的接缝。每一次振点的延续时间一般为20〜30秒,以表面呈现浮浆和不再沉落为准。应确保混凝土振捣密实,不漏振,不过振。四川瑞洋建筑工程有限公司54.2.2毛石回填1、检验回填使用的毛石有无杂物,是否符合规范要求。2、填土从最低处开始,由下向上整个宽度分层铺填夯实。3、用翻斗车从取石点将毛石运到现场,分层铺砌。毛石插入混凝土一半后再灌混凝土,填满所有空隙,再逐层铺砌毛石和浇筑混凝土,直至基础顶面标高。4、毛石铺放应均匀排列,使大面向下,小面向上,毛石间距一般不小于10cm。五、施工注意事项和质量检验标准5.1施工注意事项1、回填毛石按规定取样达到设计和规范要求后,方可继续进行下一步的回填。2、严格控制每层的回填厚度、毛石质量、毛石间距。3、严格控制换填毛石混泥土的高程,换填至设计垫层底标高即可。4、在基坑内施工注意安全,防止坠物。5、施工时,对定位标准桩、轴线引桩、标准水准点等注意保护,不得碰撞并应定期复测和检查这些标准桩点是否正确。5.2质量检验标准毛石混凝土换填工程质量检验标准(mm)项目序号检查项目允许偏差或允许值检验方法基坑基槽场地平整管沟地面基层人工机械主控项目1标咼-50±30±50-50-50水准仪一般项目1回填石料砂卵石取样检查及直接鉴别2分层厚度分层厚度为30〜50mm水准仪及抽样检查3表面平整度20203020202m靠尺或水准仪六、安全文明施工措施1、所有进场作业人员必须进行安全教育,分级进行安全技术交底,并形成书面记录。2、施工人员进入施工现场必须戴好安全帽,不允许赤脚或穿拖鞋、高跟鞋进入四川瑞洋建筑工程有限公司6施工现场。3、严格遵守安全生产纪律和操作规程,非机电设备操作人员不得擅自动用机电设备。4、施工过程中应使边坡有一定的坡度,保持稳定,不得直接在坡顶用翻斗车卸料,以免失稳...
