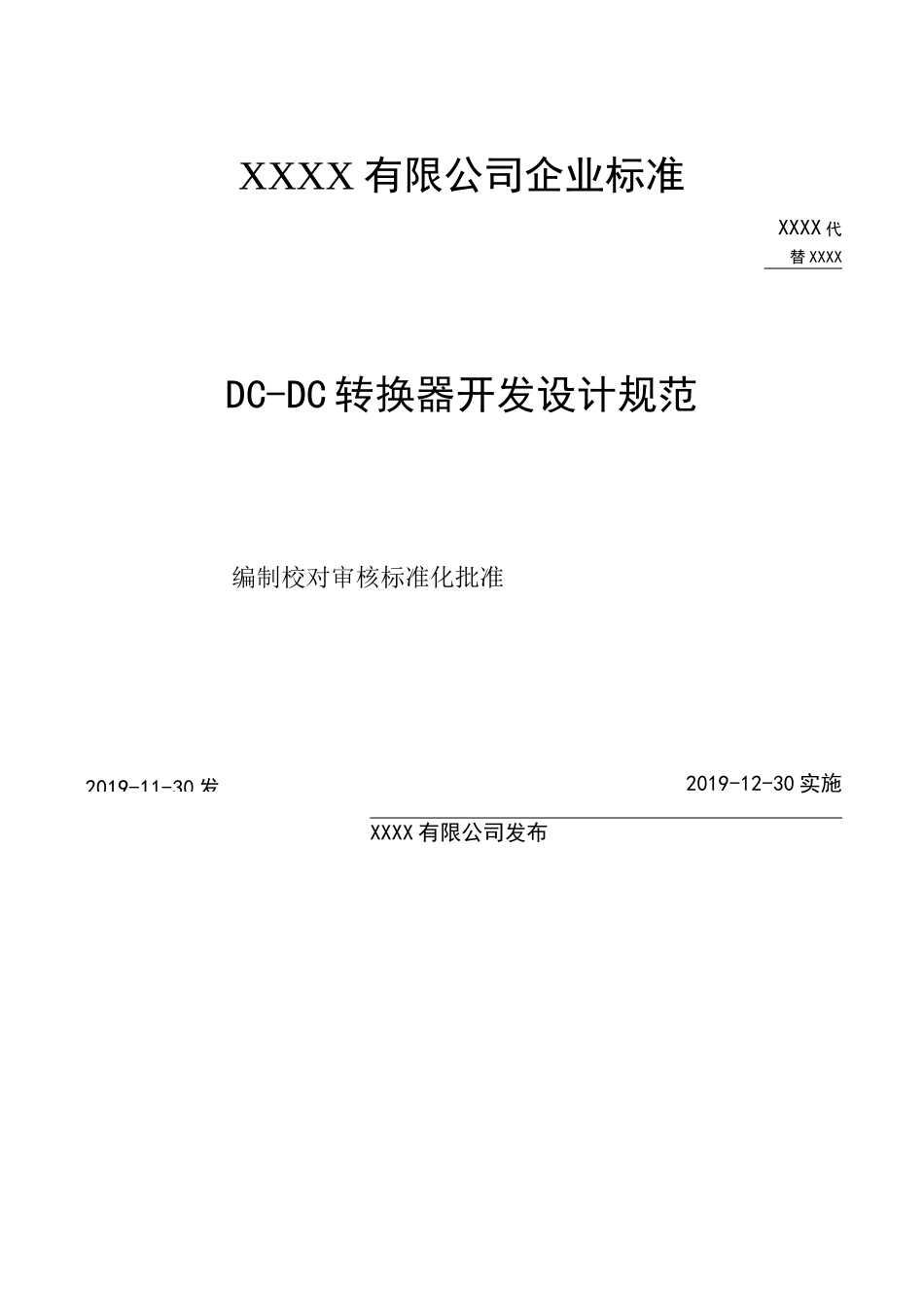

2019-11-30发XXXX有限公司企业标准XXXX代替XXXXDC-DC转换器开发设计规范编制校对审核标准化批准2019-12-30实施XXXX有限公司发布XXXXIXXXX第1页共8页XXXX第2页共8页表示直流电路中将一个电压值的电能转换为另一个电压值的电能的装置。3.2转换效率conversionefficiencyDC-DC转换器的输出功率与其输入功率及附属设备（风扇、控制器等）消耗的功率之和的比值。DC-DC转换器的输入功率用其输入端的电压和电流的测量值的乘积来计算，输入端电压应在其输入接线端子处（或接线电缆头部）量取。附属设备（风扇、控制器等）消耗的功率另行计算。3.3额定输出电压outputratedvoltage在规定的环境条件、负载状态和温升限度下，DC-DC转换器规定的输出工作电压值。3.4标称输入电压inputnominalvoltage在规定的环境条件、负载状态和温升限度下，DC-DC转换器输入电压的标称值。3.5额定功率ratedpower在规定的环境条件、额定电压和连续工作情况下，DC-DC转换器达到稳定温度后可输出的最大功率。3.6峰值功率peakpower在规定的环境条件下和规定时间内，DC-DC转换器可连续工作的最大功率。4技术指标4.1一般要求4.1.1经济性DC-DC转换器的开发设计应在满足性能要求的前提下，合理设计DC-DC转换器余量。4.1.2轻量化DC-DC转换器的开发设计应在满足整车低压供电要求的前提下，应减小安装尺寸及重量。4.1.3人性化安装尺寸、接引线、接线柱的设计，应安装便利、防止误操作。4.1.4通用性DC-DC转换器的固定尺寸、出线方式应统一。4.2环境适应性4.2.1温度（关键特性）DC-DC转换器的工作环境温度为-30°C〜60°C，贮存温度为-40°C〜80°C。4.2.2湿度DC-DC转换器的工作环境相对湿度为5%〜95%（不结露）。4.2.3盐雾产品应进行盐雾实验。实验后，产品的电气性能参数应符合产品标准的规定。产品的安装细节、实验后的恢复条件和其他判定要求应在产品标准中规定。4.2.4耐震性DC-DC转换器的耐震性应满足QC/T413-2002中3.12的要求。4.2.5壳体机械强度XXXX第3页共8页DC-DC转换器按照本规范6.3所述的方法试验后，不发生明显的塑性变形。4.2.6防护等级（关键特性）DC-DC转换器的产品防护等级应符合GB4208中IP66要求。4.3性能要求4.3.1转换效率DC-DC转换器在额定负载条件下运行时，转换效率不低于85%。4.3.2电压控制精度在额定输出电压下的相对误差不大于1%。4.3.3静态电流DC-DC转换器在休眠状态下，输出端静态电流不大于13V@3mA，输入端静态电流不大于50mA。4.3.4放电特性DC-DC转换器在停止输出后，输出端电压在1S内应降至低于3V；DC-DC转换器在停止输入后，输入端在1S内应降至低于3V。4.3.5输出功率及持续时间（关键特性）DC-DC转换器的过载输出功率不小于额定功率的1.2倍。按照本规范6.11所述的方法测量出的峰值持续运行时间，应不小于6min。DC-DC转换器在额定负载运行过程中，输出功率不低于额定功率80%。4.3.6上电特性上电时间T需满足1SWTW2S，未上电期间静态电流满足4.3.3要求。4.3.7噪声DC-DC转换器及其冷却系统的工作噪声应不大于60dB。4.3.8额定功率在规定的环境条件、额定电压和连续工作情况下，DC-DC转换器达到稳定温度后可输出的最大功率应大于或等于铭牌中标出的额定功率值。4.3.9电磁兼容DC-DC转换器在运行过程中产生的传导干扰和辐射干扰不应超过GB18655-2010中第12章和第14章规定的限值。DC-DC转换器在运行过程中抗干扰应满足GB/T17619-1998中第4章的规定。4.3.10可靠性在额定负载或按照设定的循环工况运行条件下，DC-DC转换器无故障工作时间应不小于3000h。4.4安全性能4.4.1绝缘性能（关键特性）DC-DC转换器中带电电路与地（外壳）之间的绝缘电阻，在环境温度为23°C±2°C和相对湿度为80%〜90%时，不小于20MQ/500V。4.4.2耐电压性能（关键特性）接线端子对地（外壳）和彼此无电连接的电路之间的介电强XXXX第4页共8页度，应能耐受2000V（DC）（额定电压1500V）的实验电压1min。输入和输出引线应满足GB14711-2013中5.7的要求。4.4.3接地按照本规范5.8所述的方法试验后，电阻应不大于0.10。接地点应有明显的接地标志。4.4.4电气间隙和爬电距离电气间隙和爬电距离应满足GB/T18488.1-2015表3中的相关要求。4.5外观...
