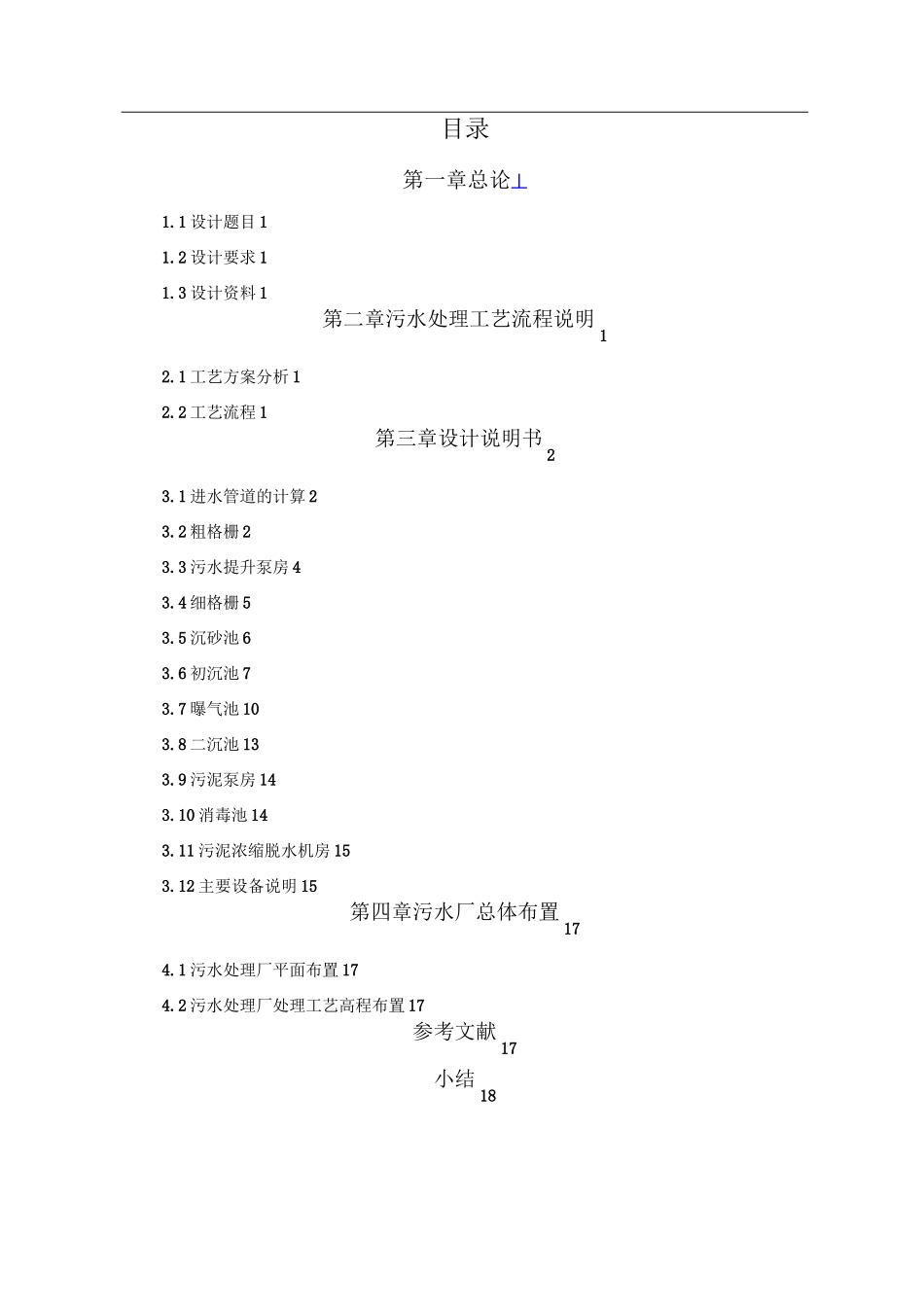

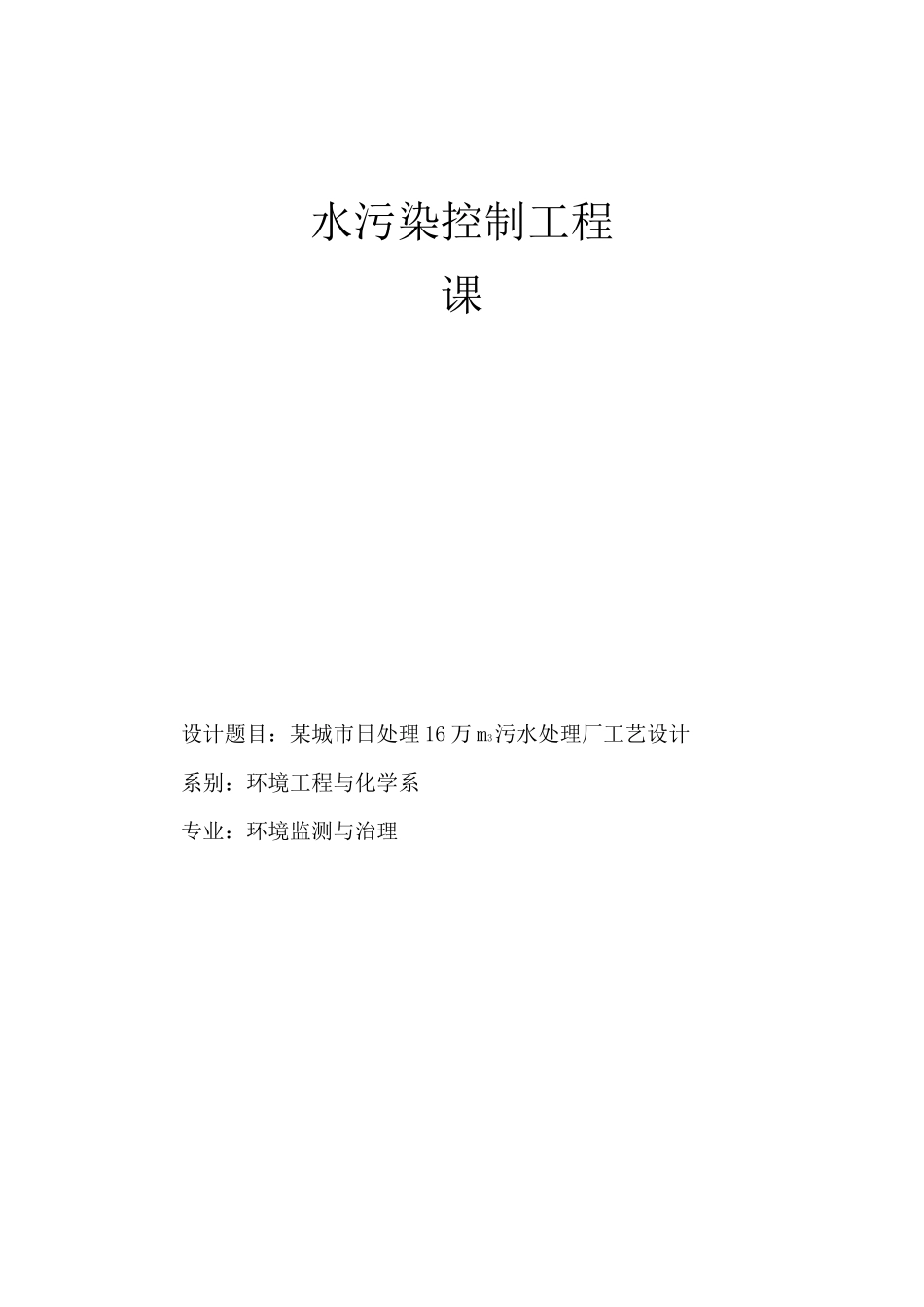

水污染控制工程课设计题目：某城市日处理16万m3污水处理厂工艺设计系别：环境工程与化学系专业：环境监测与治理目录第一章总论丄1.1设计题目11.2设计要求11.3设计资料1第二章污水处理工艺流程说明12.1工艺方案分析12.2工艺流程1第三章设计说明书23.1进水管道的计算23.2粗格栅23.3污水提升泵房43.4细格栅53.5沉砂池63.6初沉池73.7曝气池103.8二沉池133.9污泥泵房143.10消毒池143.11污泥浓缩脱水机房153.12主要设备说明15第四章污水厂总体布置174.1污水处理厂平面布置174.2污水处理厂处理工艺高程布置17参考文献17小结18《水污染控制工程》课程设计1《水污染控制工程》课程设计2《水污染控制工程》课程设计3⑶格栅倾角一般用25°〜75°，机械格栅倾角一般为60°〜70°。(4)过栅流速一般采用0.6~1.0m/s设计计算：格栅的设计计算主要包括格栅形式选择、尺寸计算、水力计算、栅渣量计算等，都可通过简图3-1进行格栅计算。Q'maxsinabhv《水污染控制工程》课程设计0.556sin60。0.025x0.56x0.94二取42图3-1格栅水力计算简图①栅条间隙数:本设计选4台粗格栅，根据最优水利断面公式Q二2vh2知，每台过栅流量为maxQ2.222Q'=max==0.556m/s。设过栅流速v=0.9m/s，栅条间隙宽度b=0.025m,栅max440.556条倾角.“60。，则栅前水深h二R二0.56m栅条间隙数n为：②栅槽宽度设栅条宽S=0.01m,则槽宽B=S(n-1)+bn=0.01x(42-1)+0.025x42=1.46mJS):V2③过栅水头损失：h=k卩〒'亍sma2Ib丿2g式中：h2――水流通过格栅的水头损失(m)k——系数，格栅受污堵塞后，水头损失增加倍数，一般k=3卩一一形状系数，本设计采用迎水为半圆形的矩形，卩=1.83带入计算得：h2=3X1.83X(0.01/0.025)4/3X(0.92/19.6)sin60°=0.058m④格栅总高度的计算设栅前超高h]=0.3m,格栅的总高：H=h+h]+h2=0.56+0.3+0.058=0.918m⑤栅槽总长度L为：HL—L+L+0.5m+1.0m+—1—12tgaH试中：1栅前槽高，H1=h+h]=0.86mTB-BL.进水管渠渐宽部分长度(m)；L-其中B1为进水渠道宽度112tga11B1=1.5h=1.5X0.56=0.84mL1=(1.46-0.84)/2Xtg20°=0.852mL2——栅槽与出水渠道渐缩长度(m);—般L2=0.5L]=0.5X0.852=0.426mtti——进水渠展开角，巴=2°。代入式中：L=0.852+0.426+0.5+1.0+0.86/1.732=3.27m⑥每日栅渣量WwQWX86400W=—max_KX1000z《水污染控制工程》课程设计5式中：W]—单位体积污水栅渣量，m3/(103m3污水)一般取0.1-0.01,细格栅取大值，粗格栅取小值；K—污水流量总变化系数。z代入式中：W=2.222X0.02X86400/(1.2X1000)=3.2ms/d>0.2ms/d宜采用机械清渣。栅宽=0.556/(0.56X0.9)=1.103m选用4台GH-1300弧形格栅除污机，主要技术参数见表3-1。表3-1GH-1300弧形格栅除污机主要技术参数有效栅宽/mm设备宽度/mm耙齿间隙/mm适用槽宽/mm安装角度/(°)耙行速度/(m/min)11401300251400752.143.3污水提升泵房提升泵房以提高污水的水位，保证污水能在整个污水处理流程过程中流过，从而达到污水的净化。设计计算：经泵提升后的水面高度=二沉池出水井水面相对原地面标高+二沉池水损+曝气池水损+初沉池水损+沉砂池水损+细格栅水损+管道水头损失+富余水头=-0.3+0.6+0.4+0.6+0.25+0.2+0.95+0.5=3.2m设集水池有效水深=2.00m,过格栅水头损失=0.06m，进水管的管底标高=-2.7m则集水井最低水位=-2.7+0.5X0.75-2.0-0.06=-4.765m取泵站内水头损失=0.30m，富余水头=1.00m则水泵扬程=提升后的水面高度-集水井最低水位+泵站内水头损失+富余水头=3.2-(-4.765)+0.30+1.00=9.265m根据Q=192000m3/d=8000iWh,选用4用1备450QW2200-10-110型潜水排污泵，max采用自动耦合式安装形式，主要性能参数见表3-2。《水污染控制工程》课程设计16表3-2450QW2200-10-110型潜水排污泵主要性能参数流量/(m3/h)扬程/m排出口口径/mm功率/kw转速/(r/min)泵重/kg2200104501109902300《水污染控制工程》课程设计7k——系数，格栅受污堵塞后，水头损失增加倍数，一般k=3《水污染控制工程》课程设计8《水污染控制工程》课程设计9式中：W]—单位体积污水栅渣量，m3/(103m3污水)一般取0.1-0.01,细格栅取大值，粗格栅取小值；K—污水流量总变化系数。z代入式中：W=2.222X0.09X86400/(1.2X1000)=14.4m3/d>0.2m3/d宜采...
