消防报警系统VIP免费

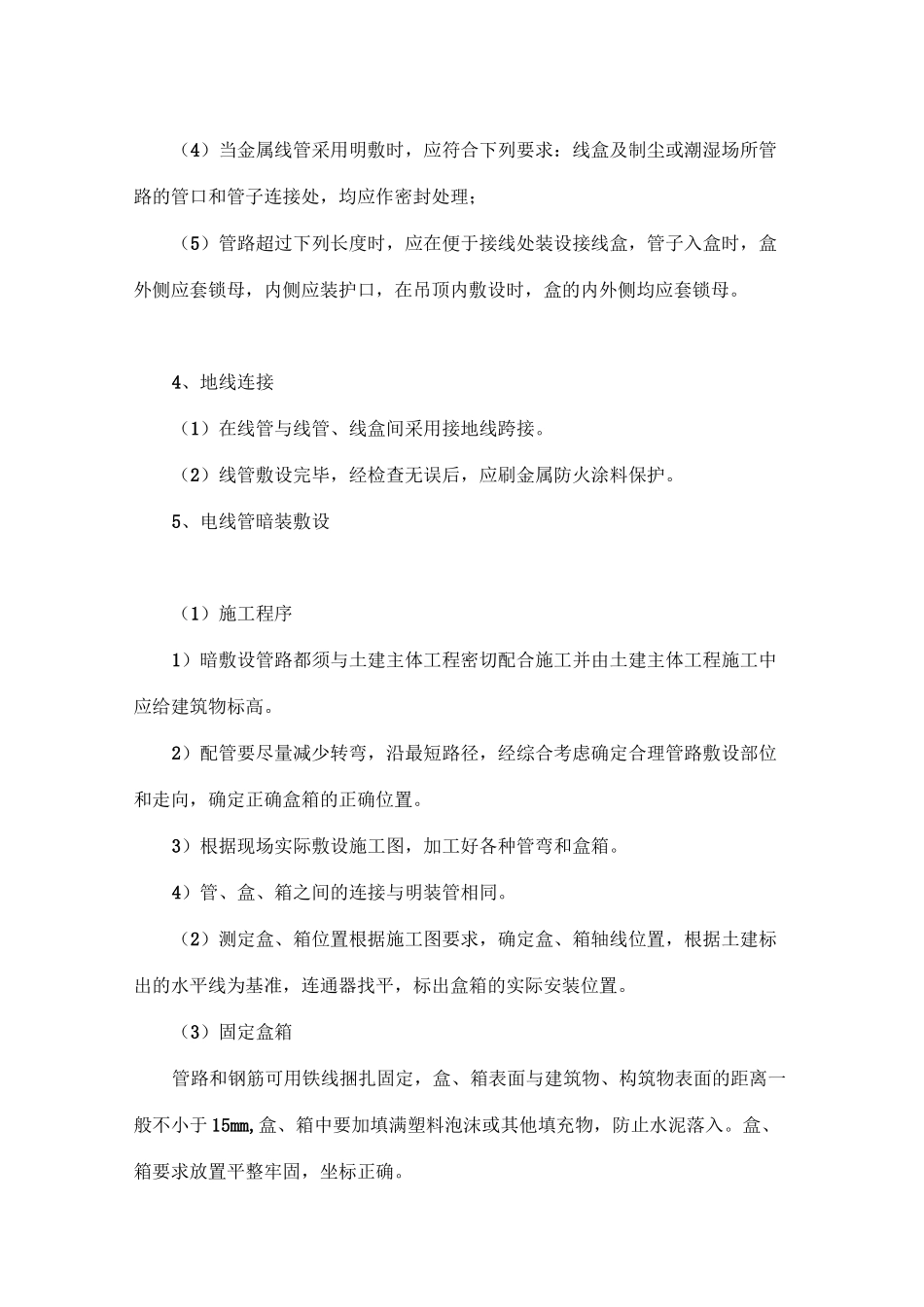

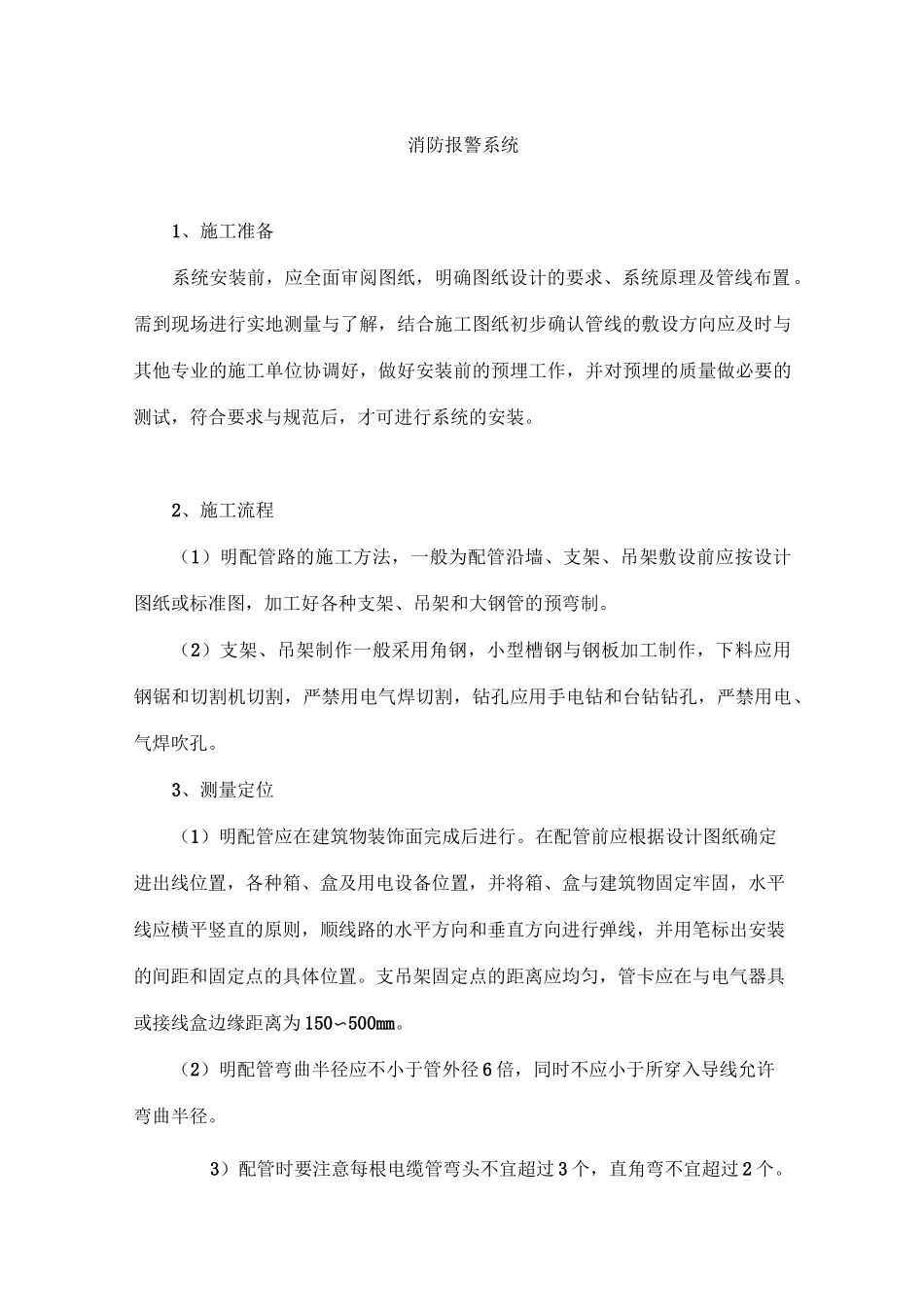

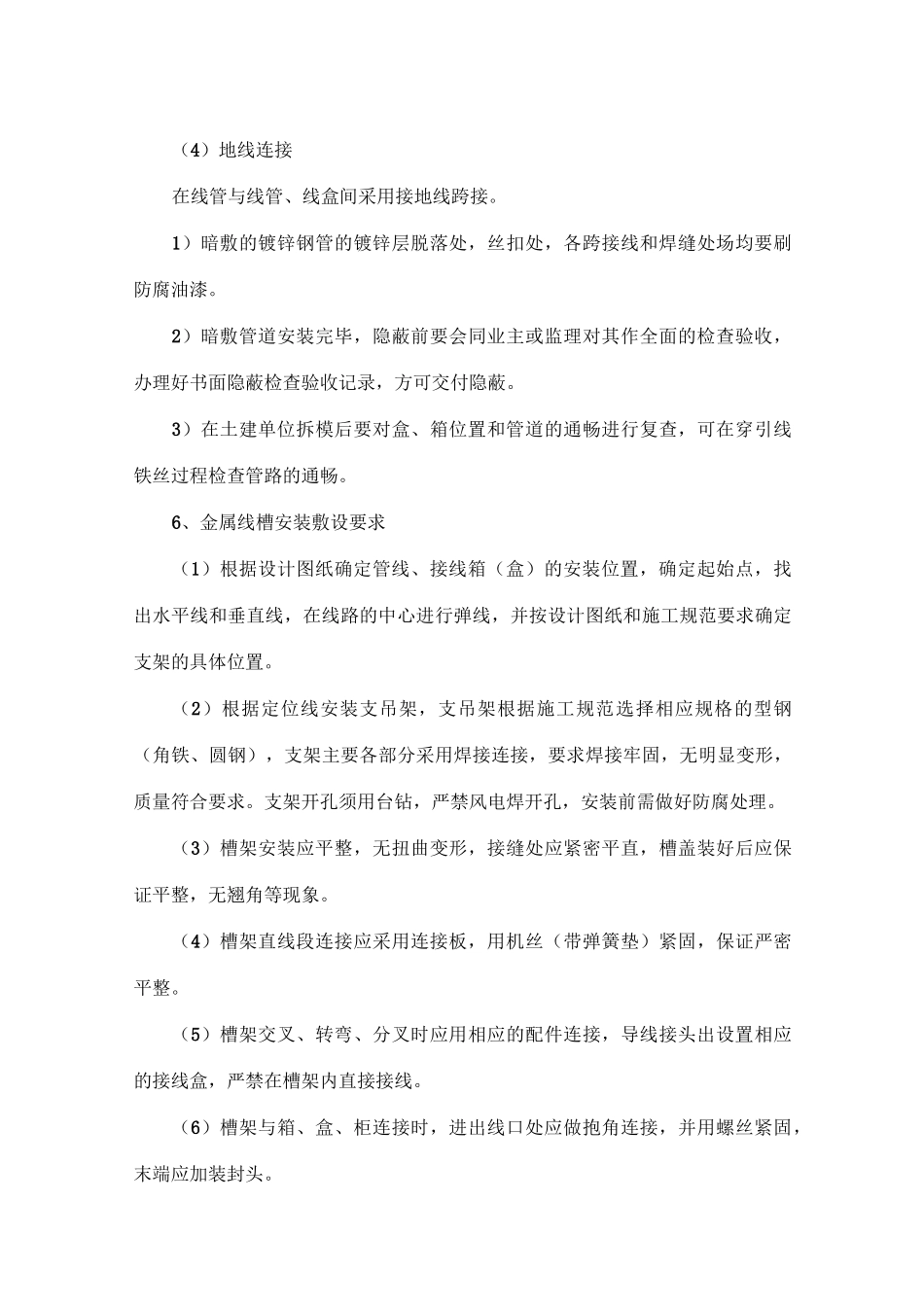

消防报警系统1、施工准备系统安装前，应全面审阅图纸，明确图纸设计的要求、系统原理及管线布置。需到现场进行实地测量与了解，结合施工图纸初步确认管线的敷设方向应及时与其他专业的施工单位协调好，做好安装前的预埋工作，并对预埋的质量做必要的测试，符合要求与规范后，才可进行系统的安装。2、施工流程（1）明配管路的施工方法，一般为配管沿墙、支架、吊架敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。（2）支架、吊架制作一般采用角钢，小型槽钢与钢板加工制作，下料应用钢锯和切割机切割，严禁用电气焊切割，钻孔应用手电钻和台钻钻孔，严禁用电、气焊吹孔。3、测量定位（1）明配管应在建筑物装饰面完成后进行。在配管前应根据设计图纸确定进出线位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，水平线应横平竖直的原则，顺线路的水平方向和垂直方向进行弹线，并用笔标出安装的间距和固定点的具体位置。支吊架固定点的距离应均匀，管卡应在与电气器具或接线盒边缘距离为150〜500mm。（2）明配管弯曲半径应不小于管外径6倍，同时不应小于所穿入导线允许弯曲半径。3）配管时要注意每根电缆管弯头不宜超过3个，直角弯不宜超过2个。（4）当金属线管采用明敷时，应符合下列要求：线盒及制尘或潮湿场所管路的管口和管子连接处，均应作密封处理；（5）管路超过下列长度时，应在便于接线处装设接线盒，管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。4、地线连接（1）在线管与线管、线盒间采用接地线跨接。（2）线管敷设完毕，经检查无误后，应刷金属防火涂料保护。5、电线管暗装敷设（1）施工程序1）暗敷设管路都须与土建主体工程密切配合施工并由土建主体工程施工中应给建筑物标高。2）配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。3）根据现场实际敷设施工图，加工好各种管弯和盒箱。4）管、盒、箱之间的连接与明装管相同。（2）测定盒、箱位置根据施工图要求，确定盒、箱轴线位置，根据土建标出的水平线为基准，连通器找平，标出盒箱的实际安装位置。（3）固定盒箱管路和钢筋可用铁线捆扎固定，盒、箱表面与建筑物、构筑物表面的距离一般不小于15mm,盒、箱中要加填满塑料泡沫或其他填充物，防止水泥落入。盒、箱要求放置平整牢固，坐标正确。（4）地线连接在线管与线管、线盒间采用接地线跨接。1）暗敷的镀锌钢管的镀锌层脱落处，丝扣处，各跨接线和焊缝处场均要刷防腐油漆。2）暗敷管道安装完毕，隐蔽前要会同业主或监理对其作全面的检查验收，办理好书面隐蔽检查验收记录，方可交付隐蔽。3）在土建单位拆模后要对盒、箱位置和管道的通畅进行复查，可在穿引线铁丝过程检查管路的通畅。6、金属线槽安装敷设要求（1）根据设计图纸确定管线、接线箱（盒）的安装位置，确定起始点，找出水平线和垂直线，在线路的中心进行弹线，并按设计图纸和施工规范要求确定支架的具体位置。（2）根据定位线安装支吊架，支吊架根据施工规范选择相应规格的型钢（角铁、圆钢），支架主要各部分采用焊接连接，要求焊接牢固，无明显变形，质量符合要求。支架开孔须用台钻，严禁风电焊开孔，安装前需做好防腐处理。（3）槽架安装应平整，无扭曲变形，接缝处应紧密平直，槽盖装好后应保证平整，无翘角等现象。（4）槽架直线段连接应采用连接板，用机丝（带弹簧垫）紧固，保证严密平整。（5）槽架交叉、转弯、分叉时应用相应的配件连接，导线接头出设置相应的接线盒，严禁在槽架内直接接线。（6）槽架与箱、盒、柜连接时，进出线口处应做抱角连接，并用螺丝紧固，末端应加装封头。（7）线槽敷设完毕后应涂防火涂料保护。7、系统穿线与接线（1）火灾自动报警系统的线路导线应采用铜芯绝缘导线或铜芯电缆。额定工作电压不超过50伏时，导线的电压等级不应低于交流250伏；额定工作电压超过50伏时，导线的电压等级不应低于交流500伏。（2）在管路较长或弯头较多时，可以在敷设管路的同时将引线一并穿好。（3）管道内有泥砂等杂物时，应用布条绑扎在引线上来回拉动，将管内杂...
